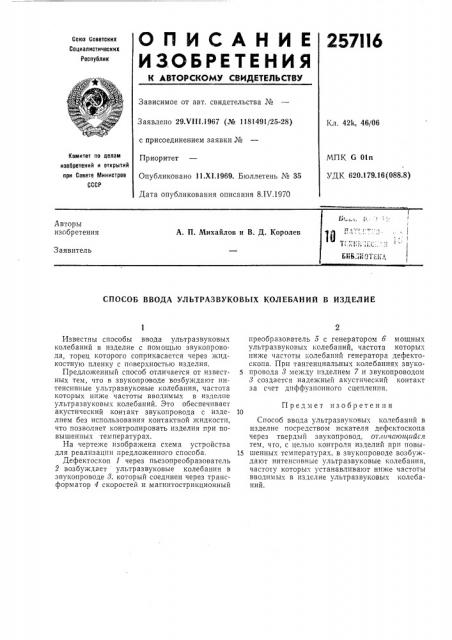

ОПИСАНИЕ
И ЗОSPETE НИ Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2576)6
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 29 т/111.1967 (№ 1181491/25-28) с присоединением заявки №
Приоритет
Опубликовано 11.Х1.1969. Бюллетень № 35
Дата опубликования описания 8.IV.1970
Кл. 42k, 46/06
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК G 01п
УДК 620.179 16(088.8) СПОСОБ ВВОДА УЛЬТРАЗВУКОВЫХ КОЛЕБАНИИ В ИЗДЕЛИЕ
Известны способы ввода ультразвуковых колебаний в изделие с помощью звукопровода, торец которого соприкасается через жидкостную пленку с поверхностью изделия.
Предложенньш способ отличается от известных тем, что в звукопроводе возбуждают интенсивные ультразвуковые колебания, частота которых ниже частоты вводимых в изделие ультразвуковых колебаний. Это обеспечивает акустический конт акт звукопровода с изделием без использования контактной жидкости, что позволяет контролировать изделия при повышенных температурах.
На чертеже изображена схема устройства для реализации предложенного способа.
Дефектоскоп 1 через пьезопреобразователь
2 возбуждает ультразвуковые колебания в звукопроводе 8, который соединен через трансформатор 4 скоростей и магнитострикционный преобразователь 5 с генератором б мощных ультразвуковых колебаний, частота которых ниже частоты колебаний генератора дефектоскопа. При тангенциальных колебаниях звуко5 провода 8 между изделием 7 и звукопроводоM
8 создается надежный акустический контакт за счет диффузионного сцепления.
Предмет изобретения
Способ ввода ультразвуковых колебаний в изделие посредством искателя дефектоскопа через твердый звукопровод. от.ш чающий ся тем, что, с целью контроля изделий прп повы15 шенных температурах, в звукопроводе возбуждают интенсивные ультразвуковые колебания, частоту которых устанавливают ниже частоты вводимых в изделие ультразвуковых колебаний.
