Картридж для печатающей текучей среды, печатающее устройство и применение картриджа для печатающей текучей среды

Картридж для печатающей текучей среды, печатающее устройство и применение картриджа для печатающей текучей среды

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к картриджу для печатающей текучей среды, выполненному с возможностью установки в крепежный участок для картриджа, и к печатающему устройству, содержащему такой картридж для печатающей текучей среды.

Уровень техники

[0002] Известное устройство печати изображений, как описано в опубликованной патентной заявке № JP 2009-132098 A, выполнено с возможностью печати изображения на листе печатной бумаги. Известное устройство печати изображений имеет чернильно-струйную печатающую головку и выполнено с возможностью выборочной эжекции капель чернил из сопел печатающей головки на лист печатной бумаги. Капли чернил попадают на лист печатной бумаги и, таким образом, требуемое изображение печатается на листе печатной бумаги. Известное устройство печати изображений имеет картридж для чернил, и картридж для чернил выполнен с возможностью хранения чернил, подлежащих подаче к печатающей головке. Картридж для чернил выполнен с возможностью установки и удаления из крепежного участка, обеспеченного в известном устройстве печати изображений.

[0003] Другой известный картридж для чернил, как описано в опубликованной патентной заявке № JP 2000-37880, имеет электронный компонент, такой как модуль памяти, для хранения данных об информации о картридже для чернил, например, цвете чернил, составе чернил, оставшемся количестве чернил, состоянии технического обслуживания и так далее. Когда картридж для чернил установлен в крепежный участок, модуль памяти соприкасается и электрически соединяется с электрическими контактами, обеспеченными в крепежном участке, так что данные, хранящиеся в модуле памяти, могут быть считаны.

Раскрытие изобретения

Решение проблемы

[0004] Однако, если электрическое соединение между модулем памяти и контактами не установлено, или если данные, хранящиеся в модуле памяти, повреждены или данные не считаны по некоторым причинам, даже когда картридж для чернил, содержащий достаточное количество чернил, установлен в крепежный участок, картридж для чернил не подлежит использованию, поскольку данные не могут быть считаны. В этом случае, пользователю необходимо использовать новый картридж для чернил, и чернила, содержащиеся в неиспользованном картридже для чернил, выбрасываются.

[0005] Следовательно, возникла потребность в картридже для печатающей текучей среды и печатающем устройстве, которые преодолевают эти и другие недостатки предшествующего уровня техники. Техническим преимуществом настоящего изобретения является то, что картридж для печатающей текучей среды может быть использован, даже когда электрическое соединение между электрическим интерфейсом картриджа для печатающей текучей среды и контактом не установлено, или данные не считаны через электрический интерфейс.

[0006] Согласно варианту выполнения настоящего изобретения, картридж для печатающей текучей среды выполнен с возможностью установки в крепежный участок для картриджа, содержащий оптический датчик и по меньшей мере один контакт. Картридж для печатающей текучей среды содержит по меньшей мере один электрический интерфейс, выполненный с возможностью электрического соединения с указанным по меньшей мере одним контактом, и участок, ослабляющий свет, выполненный с возможностью вставки между излучателем света и приемником света оптического датчика и возможностью детектирования оптическим датчиком.

[0007] При такой конфигурации, поскольку картридж для печатающей текучей среды содержит участок, ослабляющий свет, выполненный с возможностью детектирования оптическим датчиком, независимо от по меньшей мере одного электрического интерфейса, даже если электрическое соединение между указанным по меньшей мере одним электрическим интерфейсом и указанным по меньшей мере одним контактом не установлено, или данные не считаны через указанный по меньшей мере один электрический интерфейс, может быть определено, что картридж для печатающей текучей среды установлен в крепежный участок для картриджа, на основе информации, полученной от участка, ослабляющего свет. Следовательно, картридж для печатающей текучей среды может быть использован, даже если электрическое соединение между указанным по меньшей мере одним электрическим интерфейсом и указанным по меньшей мере одним контактом не установлено, или данные не считаны через указанный по меньшей мере один электрический интерфейс.

[0008] Другие задачи, признаки и преимущества станут понятны средним специалистам в данной области техники из следующего подробного описания изобретения и сопровождающих чертежей.

Краткое описание чертежей

[0009] Для более полного понимания настоящего изобретения, потребностей, удовлетворяемых им, и его задач, признаков и преимуществ, теперь делается обращение к следующему описанию, рассматриваемому совместно с сопровождающими чертежами.

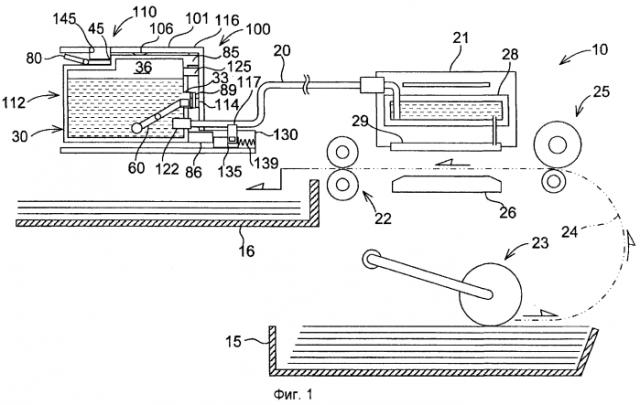

Фиг. 1 - схематичный вид в сечении печатающего устройства, содержащего крепежный участок для картриджа, и картридж для чернил, согласно варианту выполнения настоящего изобретения.

Фиг. 2 - вид в перспективе картриджа для чернил.

Фиг. 3 - разобранный вид в перспективе картриджа для чернил.

Фиг. 4 - вертикальный вид в сечении картриджа для чернил.

Фиг. 5 - вид в перспективе крепежного участка для картриджа и картриджа для чернил.

Фиг. 6 - вертикальный вид в сечении крепежного участка для картриджа.

Фиг. 7 - вертикальный вид в частичном сечении крепежного участка для картриджа и картриджа для чернил во время установки картриджа для чернил в крепежный участок для картриджа.

Фиг. 8 - другой вертикальный вид в частичном сечении крепежного участка для картриджа и картриджа для чернил во время установки картриджа для чернил в крепежный участок для картриджа.

Фиг. 9 - вертикальный вид в частичном сечении крепежного участка для картриджа и картриджа для чернил, в котором установка картриджа для чернил в крепежный участок для картриджа завершена.

Фиг. 10A - вид сбоку картриджа для чернил, согласно измененному варианту выполнения.

Фиг. 10B - вид спереди картриджа для чернил с Фиг. 10A.

Фиг. 11A - вид сбоку картриджа для чернил, согласно другому измененному варианту выполнения.

Фиг. 11B - вид спереди картриджа для чернил с Фиг. 11A.

Перечень ссылочных позиций

[0010]

10 печатающее устройство

30 картридж для чернил

34 участок подачи чернил

36 камера для чернил

33 участок детектирования

75 горячий электрод

76 заземляющий электрод

77 сигнальный электрод

88 ребро

89 участок детектирования

106 контакт

110 крепежный участок для картриджа

114 оптический датчик

116 оптический датчик

Лучший вариант осуществления изобретения

[0011] Варианты осуществления настоящего изобретения и их признаки и преимущества могут быть поняты при обращении к Фиг. 1-11B, причем одинаковые ссылочные позиции использованы для одинаковых соответствующих частей на различных чертежах.

Печатающее устройство 10

[0012] Ссылаясь на Фиг. 1, печатающее устройство, например, печатающее устройство (принтер) 10 является чернильно-струйным печатающим устройством, выполненным с возможностью печати изображения на листе печатной бумаги путем выборочной эжекции капель чернил на лист печатной бумаги. Печатающее устройство 10 содержит устройство 100 подачи чернил. Устройство 100 подачи чернил содержит крепежный участок 110 для картриджа. Крепежный участок 110 для картриджа выполнен с возможностью обеспечения вставки в него картриджа для печатающей текучей среды, например, картриджа 30 для чернил. Крепежный участок 110 для картриджа имеет отверстие 112, и внутренняя часть крепежного участка 110 для картриджа соединена с наружной частью крепежного участка 110 для картриджа через отверстие 112. Картридж 30 для чернил выполнен с возможностью вставки в крепежный участок 110 для картриджа через отверстие 112, так что картридж 30 для чернил устанавливается в крепежный участок 110 для картриджа. Картридж 30 для чернил выполнен с возможностью удаления из крепежного участка 110 для картриджа через отверстие 112.

[0013] Картридж 30 для чернил выполнен с возможностью хранения чернил, которые используются печатающим устройством 10. Печатающее устройство 10 содержит печатающую головку 21 и патрубок 20 для чернил. Картридж 30 для чернил и печатающая головка 21 соединены посредством текучей среды через патрубок 20 для чернил, когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа. Печатающая головка 21 содержит вспомогательный резервуар 28. Вспомогательный резервуар 28 выполнен с возможностью временного хранения чернил, подаваемых по патрубку 20 для чернил из картриджа 30 для чернил. Печатающая головка 21 содержит сопла 29 и выполнена с возможностью выборочной эжекции чернил, подаваемых из вспомогательного резервуара 28, через сопла 29.

[0014] Печатающее устройство 10 содержит лоток 15 подачи бумаги, ролик 23 подачи бумаги, передающую пару 25 роликов, плиту 26, выводную пару 22 роликов и лоток 16 выгрузки. Путь 24 перемещения образован от лотка 15 подачи бумаги до лотка 16 выгрузки через передающую пару 25 роликов, плиту 26 и выводную пару 22 роликов. Ролик 23 подачи бумаги выполнен с возможностью подачи листа печатной бумаги из лотка 15 подачи бумаги на путь 24 перемещения. Передающая пара 25 роликов выполнена с возможностью перемещения листа печатной бумаги, поданной из лотка 15 подачи бумаги, на плиту 26. Печатающая головка 21 выполнена с возможностью выборочной эжекции чернил на лист печатной бумаги, проходящий над плитой 26. Таким образом, изображение печатается на листе печатной бумаги. Лист печатной бумаги, пройдя над плитой 26, выгружается выводной парой 22 роликов в лоток 16 выгрузки бумаги, расположенный на наиболее дальнем по ходу конце пути 24 перемещения.

Картридж 30 для чернил

[0015] Ссылаясь на Фиг. 2-5, картридж 30 для чернил выполнен с возможностью вставки в крепежный участок 110 для картриджа и удаления из него в направлении 50 вставки/удаления, в то время как картридж 30 для чернил находится в вертикальном положении, как показано на Фиг. 2, причем верхняя поверхность картриджа 30 для чернил обращена вверх, и нижняя поверхность картриджа 30 для чернил обращена вниз. Направление 50 вставки/удаления продолжается в горизонтальном направлении. Картридж 30 для чернил находится в вертикальном положении, когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа в установленном положении. Картридж 30 для чернил выполнен с возможностью вставки в крепежный участок 110 для картриджа в направлении 56 вставки и удаления из крепежного участка 110 для картриджа в направлении 55 удаления. Направление 50 вставки/удаления является объединением направления 56 вставки и направления 55 удаления. Направление 56 вставки продолжается в горизонтальном направлении, и направление 55 удаления продолжается в горизонтальном направлении. Когда картридж 30 для чернил находится в вертикальном положении, направление 52 по высоте (направление вверх-вниз) соответствует направлению гравитации (вертикальному направлению). В другом варианте выполнения, направление 50 вставки/удаления может не продолжаться точно в горизонтальном направлении, но может продолжаться в направлении, пересекающем горизонтальное направление и направление гравитации (вертикальное направление).

[0016] Картридж 30 для чернил имеет по существу форму параллелепипеда и содержит основной корпус 31 и кронштейн 90. Основной корпус 31 и кронштейн 90 образуют наружную поверхность картриджа 30 для чернил. Картридж 30 для чернил является контейнером, выполненным с возможностью хранения в нем чернил. Картридж 30 для чернил содержит камеру 36 для чернил, которая является пространством, образованным во внутренней части картриджа 30 для чернил. Более конкретно, основной корпус 31 содержит камеру 36 для чернил, образованную в нем, например, основной корпус 31 содержит внутреннюю раму 35, и камера 36 для чернил образована во внутренней раме 35. Картридж 30 для чернил имеет ширину в направлении 51 по ширине (направлении влево-вправо), высоту в направлении 52 по высоте (направлении вверх-вниз) и глубину в направлении 53 по глубине (направлении вперед-назад). Направление 51 по ширине (направление влево-вправо), направление 52 по высоте (направление вверх-вниз) и направление 53 по глубине (направление вперед-назад) перпендикулярны друг другу. Ширина картриджа 30 для чернил меньше высоты и глубины картриджа 30 для чернил. Когда картридж 30 для чернил находится в установленном положении (вертикальное положение), направление 51 по ширине (направление влево-вправо) параллельно горизонтальной плоскости, направление 53 по глубине (направление вперед-назад) также параллельно горизонтальной плоскости, и направление 52 по высоте (направление вверх-вниз) параллельно направлению гравитации (вертикальному направлению). Когда картридж 30 для чернил вставляется в/удаляется из крепежного участка 110 для картриджа, направление 53 по глубине (направление вперед-назад) параллельно направлению 50 вставки/удаления, и направление 51 по ширине (направление влево-вправо) и направление 52 по высоте (направление вверх-вниз) перпендикулярны направлению 50 вставки/удаления. Направление 52 по высоте (направление вверх-вниз) параллельно направлению вверх и направлению вниз и является объединением направления вверх и направления вниз.

[0017] Картридж 30 для чернил содержит переднюю стенку 40 и заднюю стенку 42, противоположную передней стенке 40 относительно направления 56 вставки. Передняя стенка 40 расположена на передней стороне картриджа 30 для чернил в направлении 56 вставки, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Более конкретно, передняя стенка 40 обращена в направлении 56 вставки, другими словами, передняя стенка 40 ориентирована в направлении 56 вставки, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Задняя стенка 42 расположена на задней стороне картриджа 30 для чернил в направлении 56 вставки, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Более конкретно, задняя стенка 42 обращена в направлении 55 удаления, другими словами, задняя стенка 42 ориентирована в направлении 55 удаления, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Передняя стенка 40 и задняя стенка 42 выровнены в направлении 53 по глубине (направлении вперед-назад). Передняя стенка 40 и задняя стенка 42 выровнены в направлении 50 вставки/удаления, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Картридж 30 для чернил содержит боковые стенки 37, 38, причем каждая продолжается в направлении 50 вставки/удаления и присоединена к передней стенке 40 и задней стенке 42. Боковые стенки 37 и 38 выровнены в направлении 51 по ширине (направлении влево-вправо). Картридж 30 для чернил содержит верхнюю стенку 39, присоединенную к верхним концам передней стенки 40, задней стенки 42 и боковых стенок 37 и 38. Картридж 30 для чернил содержит нижнюю стенку 41, присоединенную к нижним концам передней стенки 40, задней стенки 42 и боковых стенок 37, 38. Верхняя стенка 39 и нижняя стенка 41 выровнены в направлении 52 по высоте (направлении вверх-вниз). Внешняя поверхность передней стенки 40 является передней поверхностью картриджа 30 для чернил, и внешняя поверхность задней стенки 42 является задней поверхностью картриджа 30 для чернил. Следовательно, передняя поверхность картриджа 30 для чернил ориентирована в направлении 56 вставки, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа в вертикальном положении, и задняя поверхность картриджа 30 для чернил ориентирована в направлении 55 удаления, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа в вертикальном положении. Внешняя поверхность верхней стенки 39 является верхней поверхностью картриджа 30 для чернил, и внешняя поверхность нижней стенки 31 является нижней поверхностью картриджа 30 для чернил. Следовательно, верхняя поверхность картриджа 30 для чернил ориентирована в направлении вверх, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа в вертикальном положении, и нижняя поверхность картриджа 30 для чернил ориентирована в направлении вниз, когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа в вертикальном положении. Верхняя поверхность присоединена к верхним концам передней поверхности и задней поверхности, и нижняя поверхность присоединена к нижним концам передней поверхности и задней поверхности. Аналогично, внешние поверхности боковых стенок 37, 38 являются боковыми поверхностями картриджа 30 для чернил.

[0018] В этом варианте выполнения, кронштейн 90 содержит переднюю стенку 40, участок боковой стенки 37, участок боковой стенки 38, участок верхней стенки 39 и участок нижней стенки 41, и основной корпус 31 содержит заднюю стенку 42, другой участок боковой стенки 37, другой участок боковой стенки 38, другой участок верхней стенки 39 и другой участок нижней стенки 41. Следовательно, кронштейн 90 содержит переднюю поверхность картриджа 30 для чернил, участок верхней поверхности картриджа 30 для чернил, участок нижней поверхности картриджа 30 для чернил и участки боковых поверхностей картриджа 30 для чернил, и основной корпус 31 содержит заднюю поверхность картриджа 30 для чернил, другой участок верхней поверхности картриджа 30 для чернил, другой участок нижней поверхности картриджа 30 для чернил и другие участки боковых поверхностей картриджа 30 для чернил.

Основной корпус

[0019] Ссылаясь на Фиг. 2-4, основной корпус 31 содержит участок 33 детектирования на среднем участке основного корпуса 31 в направлении 52 по высоте (направлении вверх-вниз). Участок 33 детектирования расположен на стороне передней стенки 40 основного корпуса 31. Более конкретно, участок 33 детектирования расположен на передней поверхности основного корпуса 31, и передняя поверхность основного корпуса 31 обращена в направлении 56 вставки, другими словами, ориентирована в направлении 56 вставки, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Кронштейн 90 содержит первый выступ 85, который содержит участок детектирования, например, ребро 88. Первый выступ 85 содержит передний конец в направлении 56 вставки. Ребро 88 содержит передний конец в направлении 56 вставки. Кронштейн 90 содержит второй выступ 86. Второй выступ 86 содержит передний конец в направлении 56 вставки. Кронштейн 90 содержит еще один участок 89 детектирования. Участок 33 детектирования расположен позади переднего конца первого выступа 85, переднего конца ребра 88, переднего конца второго выступа 86 и участка 89 детектирования в направлении 56 вставки. Участок 33 детектирования имеет коробчатую форму, имеющую отверстие, обращенное к камере 36 для чернил, так что внутренняя часть участка 33 детектирования сообщается по текучей среде с камерой 36 для чернил. Участок 33 детектирования содержит пару стенок, выполненных из просвечивающегося, например, прозрачного или полупрозрачного, полимера, выполненного с возможностью пропускания света, например, видимого или инфракрасного света, распространяющегося в направлении, перпендикулярном направлению 50 вставки/удаления. В этом варианте выполнения, направление, перпендикулярное направлению 50 вставки/удаления, является направлением 51 по ширине (направлением влево-вправо). Участок 33 детектирования соединен с наружной частью картриджа 30 для чернил через отверстие 95, образованное в кронштейне 90 на стороне передней стенки 40 кронштейна 90. Когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа, оптический датчик 114 (см. Фиг. 6) излучает свет в направлении, перпендикулярном направлению 50 вставки/удаления. Участок 33 детектирования может пропускать свет, который излучен оптическим датчиком 114 и достиг участка 33 детектирования через отверстие 95.

[0020] Пара стенок участка 33 детектирования выровнена в направлении 51 по ширине (направлении влево-вправо), и пространство образовано между парой стенок участка 33 детектирования. Чернила, содержащиеся в камере 36 для чернил, могут достигать этого пространства. Ссылаясь на Фиг. 4, основной корпус 31 содержит рычаг 60 датчика, расположенный в камере 36 для чернил. Рычаг 60 датчика содержит корпус 61 рычага, продолжающийся главным образом в направлении 53 по глубине (направлении вперед-назад), индикатор 62, расположенный на одном конце корпуса 61 рычага, и поплавок 63, расположенный на другом конце корпуса 61 рычага. Индикатор 62 расположен в пространстве, образованном между парой стенок участка 33 детектирования. Основной корпус 31 содержит опорный вал 64, продолжающийся в направлении 51 по ширине (направлении влево-вправо), и рычаг 60 датчика поддерживается опорным валом 64, так что рычаг 60 датчика может поворачиваться вокруг опорного вала 64. Рычаг 60 датчика выполнен с возможностью поворота в зависимости от количества чернил, содержащихся в камере 36 для чернил, и следовательно индикатор 62 выполнен с возможностью поворота в зависимости от количества чернил, содержащихся в камере 36 для чернил. Рычаг 60 датчика выполнен с возможностью перемещения между верхним положением и нижним положением. Когда рычаг 60 датчика находится в верхнем положении, индикатор 62 расположен в верхней стороне участка 33 детектирования в направлении гравитации (вертикальном направлении). Когда рычаг 60 датчика находится в нижнем положении, индикатор 62 расположен в нижней стороне участка 33 детектирования в направлении гравитации. Фиг. 4 изображает рычаг 60 датчика, находящийся в нижнем положении, когда камера 36 для чернил имеет заданное или большее количество чернил, содержащихся в ней.

[0021] Когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа, участок 33 детектирования расположен между излучателем света и приемником света оптического датчика 114, которые выровнены в горизонтальном направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, и участок 33 детектирования выполнен с возможностью изменения своего состояния между первым состоянием и вторым состоянием. Когда участок 33 детектирования находится в первом состоянии, участок 33 детектирования пропускает свет, который излучен излучателем света оптического датчика 114 и распространяется в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления. Когда участок 33 детектирования находится во втором состоянии, участок 33 детектирования ослабляет свет. Более конкретно, когда участок 33 детектирования находится в первом состоянии, и свет достигает одной стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, заданное или большее количество света выходит с другой стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, и достигает приемника света оптического датчика 114. Когда участок 33 детектирования находится во втором состоянии, и свет достигает одной стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, количество света, выходящего с другой стороны участка 33 детектирования и достигающего приемника света оптического датчика 114, меньше заданного количества, например, ноль. Когда рычаг 60 датчика находится в верхнем положении, участок 33 детектирования находится в первом состоянии, чтобы пропускать свет. Когда рычаг 60 датчика находится в нижнем положении, участок 33 детектирования находится во втором состоянии, чтобы ослаблять свет. Ослабление света обеспечивается индикатором 62, полностью предотвращающим прохождение света сквозь него в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, индикатором 62, поглощающим некоторое количество света, индикатором 62, преломляющим свет, индикатором 62, полностью отражающим свет, и так далее. По существу, количество (интенсивность) света, достигающего приемника света оптического датчика 114, зависит от состояния участка 33 детектирования. С помощью определения состояния участка 33 детектирования при помощи оптического датчика 114, определяется, имеет ли камера 36 для чернил заданное или большее количество чернил, содержащихся в ней.

[0022] В другом варианте выполнения, картридж 30 для чернил может не содержать рычаг 60 датчика, и следовательно индикатор 62 может быть расположен не в участке 33 детектирования. В таком случае, когда участок 33 детектирования содержит в себе чернила, участок 33 детектирования может ослаблять свет. Когда участок 33 детектирования не содержит в себе чернил, участок 33 детектирования может пропускать свет. Более конкретно, когда участок 33 детектирования не содержит в себе чернил, и свет достигает одной стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, заданное или большее количество света может выходить с другой стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, и достигает приемника света оптического датчика 114. Когда участок 33 детектирования содержит в себе чернила, и свет достигает одной стороны участка 33 детектирования в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, количество света, выходящего с другой стороны участка 33 детектирования и достигающего приемника света оптического датчика 114, меньше заданного количества, например, ноль. Ослабление света может быть вызвано чернилами, поглощающими некоторое количество света. В еще одном варианте выполнения, участок 33 детектирования может содержать гибкую пленку, образующую пространство внутри него. Когда чернила содержатся в пространстве, образованном гибкой пленкой, гибкая пленка изгибается. Картридж 30 для чернил может содержать поворотный рычаг, соприкасающийся с гибкой пленкой, и рычаг может ослаблять свет, полностью предотвращая прохождение сквозь него света в направлении (направлении по ширине или направлении 51 влево-вправо), перпендикулярном направлению 50 вставки/удаления, поглощая некоторое количество света, преломляя свет, полностью отражая свет и так далее. Когда чернила перемещаются из пространства, образованного гибкой пленкой, и гибкая пленка сжимается, рычаг, соприкасающийся с гибкой пленкой, может переместиться в положение, в котором рычаг больше не ослабляет свет. В еще одном варианте выполнения, участок 33 детектирования содержит призматическую конструкцию. В таком случае, когда чернила соприкасаются с призматической конструкцией, призматическая конструкция может отражать свет, так что свет не достигает приемника света оптического датчика 114. Когда чернила не соприкасаются с призматической конструкцией, призматическая конструкция может отражать свет, так что свет достигает приемника света оптического датчика 114.

[0023] Основной корпус 31 имеет отверстие 32 воздушного сообщения на стороне передней стенки 40 основного корпуса 31 выше участка 33 детектирования. Более конкретно, отверстие 32 воздушного сообщения расположено на передней поверхности основного корпуса 31, обращенной в направлении 56 вставки. Отверстие 32 воздушного сообщения выполнено в стенке, образующей камеру 36 для чернил в направлении 53 по глубине (направлении вперед-назад). Воздушный слой, образованный в камере 36 для чернил, и атмосфера снаружи камеры 36 для чернил могут сообщаться по текучей среде через отверстие 32 воздушного сообщения. Отверстие 32 воздушного сообщения расположено между передним участком кронштейна 90 и задней стенкой 42 основного корпуса 31. Кронштейн 90 имеет круглое отверстие 96, образованное в стенке первого выступа 85 в направлении 53 по глубине (направлении вперед-назад), и отверстие 32 воздушного сообщения доступно через отверстие 96 снаружи картриджа 30 для чернил в направлении 55 удаления.

[0024] Основной корпус 31 содержит клапан 73 воздушного сообщения, выполненный с возможностью открывания и закрывания отверстия 32 воздушного сообщения по выбору. Когда отверстие 32 воздушного сообщения открыто, давление в камере 36 для чернил, поддерживаемой при давлении ниже атмосферного, становится равным атмосферному давлению. В другом варианте выполнения, отверстие 32 воздушного сообщения может быть расположено не на стороне передней стенки 40 основного корпуса 31 и может быть расположено в любом месте, при условии, что внутренняя часть и наружная часть камеры 36 для чернил могут сообщаться по текучей среде. В еще одном варианте выполнения, картридж 30 для чернил может быть выполнен с возможностью использования в печатающем устройстве 10 с камерой 36 для чернил, поддерживаемой при давлении ниже атмосферного. В этом случае, картридж 30 для чернил может не иметь отверстия 32 воздушного сообщения.

[0025] Основной корпус 31 содержит участок подачи печатающей текучей среды, например, участок 34 подачи чернил на стороне передней стенки 40 основного корпуса 31 под участком 33 детектирования. Более конкретно, участок 34 подачи чернил расположен на передней поверхности основного корпуса 31, обращенной в направлении 56 вставки. Участок 34 подачи чернил расположен на нижнем участке передней поверхности основного корпуса 31, то есть, на стороне нижней стенки 41 передней поверхности основного корпуса 31. Кронштейн 90 имеет круглое отверстие 97, образованное в передней стенке 40 в направлении 53 по глубине (направлении вперед-назад). Участок 34 подачи чернил имеет цилиндрическую форму и продолжается через отверстие 97 передней стенки 40 в направлении 50 вставки/удаления. Следовательно, участок 34 подачи чернил расположен на передней стенке 40. Участок 34 подачи чернил имеет отверстие 71 подачи чернил, образованное на дальнем конце участка 34 подачи чернил.

[0026] Участок 34 подачи чернил имеет канал 72 для чернил, образованный в нем. Канал 72 для чернил продолжается от отверстия 71 подачи чернил до камеры 36 для чернил в направлении 53 по глубине (направлении вперед-назад). Основной корпус 31 содержит клапан 70 подачи чернил, выполненный с возможностью открывания и закрывания отверстия 71 подачи чернил по выбору. Когда картридж 30 для чернил устанавливается в крепежный участок 110 для картриджа, трубка 122 для чернил, обеспеченная в крепежном участке 110 для картриджа, вставляется в отверстие 71 подачи чернил и толкает клапан 70 подачи чернил, так что отверстие 71 подачи чернил открывается. В этом случае, чернила вытекают из камеры 36 для чернил в трубку 122 для чернил через канал 72 для чернил в направлении 56 вставки.

[0027] В другом варианте выполнения, картридж 30 для чернил может не содержать клапан 70 подачи чернил. В таком случае, отверстие 71 подачи чернил может быть накрыто и закрыто пленкой. Когда картридж 30 для чернил устанавливается в крепежный участок 110 для картриджа, трубка 122 для чернил может прорвать пленку, так что отверстие 71 подачи чернил открывается.

[0028] Ссылаясь на Фиг. 3 и 4, основной корпус 31 содержит крюк 43 зацепления на стороне нижней стенки 41 и стороне передней стенки 40 основного корпуса 31. Крюк 43 зацепления продолжается вперед в направлении 53 по глубине (направлении вперед-назад) из нижнего участка передней поверхности основного корпуса 31. Передний конец крюка 43 зацепления содержит два выступа, продолжающихся наружу в противоположных направлениях в направлении 51 по ширине (направлении влево-вправо). Крюк 43 зацепления имеет вырез, выполненный в нем. Вырез расположен на среднем участке крюка 43 зацепления относительно направления 51 по ширине (направления влево-вправо) и продолжается в направлении 53 по глубине (направлении вперед-назад). Благодаря этому вырезу, крюк 43 зацепления выполнен с возможностью упругой деформации, так что его размер в направлении 51 по ширине (направлении влево-вправо) уменьшается. Выступы переднего конца крюка 43 зацепления расположены в удлиненных отверстиях 91, 92, образованных в кронштейне 90, соответственно, и соприкасаются с внутренними поверхностями стенок, образующих удлиненные отверстия 91, 92 соответственно.

[0029] Основной корпус 31 содержит участок 45 зацепления, расположенный на стороне верхней стенки 39 картриджа 30 для чернил. Более конкретно, участок 45 зацепления расположен на среднем участке верхней стенки 39 в направлении 53 по глубине (направлении вперед-назад). Участок 45 зацепления продолжается вверх из верхней стенки 39 и от камеры 36 для чернил и содержит поверхность 46 зацепления, которая продолжается в направлении 51 по ширине (направлении влево-вправо) и направлении 52 по высоте (направлении вверх-вниз). Поверхность 46 зацепления обращена назад относительно направления 56 вставки, другими словами, обращена в направлении 55 удаления, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. В другом варианте выполнения, поверхность 46 зацепления может продолжаться не вертикально из верхней стенки 39, а может быть наклонена относительно направления 52 по высоте (направления вверх-вниз), и может быть обращена назад относительно направления 56 вставки, другими словами, обращена в направлении 55 удаления, когда картридж 30 для чернил вставлен в крепежный участок 110 для картриджа. Когда картридж 30 для чернил установлен в крепежный участок 110 для картриджа, поверхность 46 зацепления соприкасается с элементом 145 зацепления крепежного участка 110 для картриджа и воспринимает внешнее усилие. Более конкретно, когда картридж 30 для чернил устанавливается в и удерживается в крепежном участке 110 для картриджа, картридж 30 для чернил толкается в направлении 55 удаления, и следовательно, поверхность 46 зацепления толкает элемент 145 зацепления в направлении 55 удаления. В результате, поверхность 46 зацепления воспринимает усилие реакции от элемента 145 зацепления в направлении 56 вставки.

[0030] Основной корпус 31 содержит поворотный элемент 80, расположенный на верхней стороне основного корпуса 31 в направлении 52 по высоте (направлении вверх-вниз) и на стороне задней стенки 42 основного корпуса 31. Более конкретно, поворотный элемент 80 расположен на заднем участке верхней стенки 39. Поворотный элемент 80 имеет изогнутую плоскую тонкую форму и его более длинный размер продолжается в направлении, по существу параллельном направлению 53 по глубине (направлению вперед-назад). Поворотный элемент 80 содержит вал 83 в его точке перегиба. Точка перегиба расположена на среднем участке поворотного элемента 80 в направлении 53 по глубине (направлении вперед-назад). Вал 83 продолжается в направлении 51 по ширине (направлении влево-вправо). Вал 83 поддерживается другим участком основного корпуса 31 в положении, отстоящем от поверхности 46 зацепления к задней стенке 42, так что поворотный элемент 80 может поворачиваться вокруг вала 83. Поворотный элемент 80 содержит передний концевой участок 81 и задний концевой участок 82. Передний концевой участок 81 продолжается от вала 83 к поверхности 46 зацепления. Задний концевой участок 82 продолжается от вала 83 к задней стенке 42.

[0031] Когда внешнее усилие не приложено к поворотному элементу 80, поворотный элемент 80 расположен так, что передний концевой участок 81 находится на наибольшем расстоянии от верхней стенки 39, то есть, передний концевой участок 81 находится в самом верхнем положении относительно верхней стенки 39, вследствие своего собственного веса, то есть, задний концевой участок 82 тяжелее переднего концевого участка 81. Когда поворотный элемент 80 находится в этом положении, передний концевой участок 81 может продолжаться за верхний конец другого участка основного корпуса 31. В другом варианте выполнения, передний концевой участок 81 может не продолжаться за верхний конец другого участка основного корпуса 31 и может быть расположен более внутренне относительно верхнего конца другого участка основного корпуса 31, то есть, расположен ниже верхнего конца другого участка основного корпуса 31. Когда передний концевой участок 81 нажимается, поворотный элемент 80 поворачивается в направлении по часовой стрелке на Фиг. 4 против своего собственного веса. Когда поворотный элемент 80 максима
