Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится, в основном, к устройству обработки информации, способу обработки информации, системе обработки информации и компьютерной программе для осуществления способа обработки информации. Настоящее изобретение, в частности, относится к устройству обработки информации, которое формирует команду рисования для рисования объекта на регистрирующем материале путем испускания лазерного излучения.

УРОВЕНЬ ТЕХНИКИ

Технология написания букв и символов на листовом материале, таком как бумага, с помощью лазера практически применяется в различных сферах. Например, такая технология может использоваться для упрощения написания букв и иных объектов на этикетках контейнеров, используемых на предприятиях и прочих объектах. Кроме того, разрабатываются практические применения для перезаписываемой термочувствительной бумаги (в дальнейшем называемой «перезаписываемой бумагой»), на которой можно многократно рисовать и удалять объекты. Например, в случае применения этой технологии к контейнерам, используемым при распределении продукции, ввиду того, что пункт назначения контейнера не обязательно является одним и тем же при каждой его отправке, вышеназванная технология может использоваться для удаления букв, нарисованных на этикетке, чтобы на той же этикетке можно было нарисовать новые буквы. Таким образом, необходимость в замене этикетки может быть уменьшена.

Следует отметить, что при определенной температуре цвет перезаписываемой бумаги может быть удален, и термочувствительная бумага может приобретать цвет при подаче на нее еще более высокой температуры. Однако при подвергании чрезмерному нагреву перезаписываемая бумага может быть склонна к постепенному ухудшению свойств. То есть, свойства перезаписываемой бумаги могут изменяться, жизненный цикл перезаписываемой бумаги может сокращаться и/или перезаписываемая бумага, например, может терять свою способность полностью удалять свой цвет. Чрезмерный нагрев может возникать в тех случаях, когда тепло дополнительно подводится к области, уже находящейся при относительно высокой температуре. В случае рисования объектов на этикетке область, в которой буквы и символы пересекаются, и/или область, в которой рисуются смежные параллельные линии с заполнением этой области, может быть склонна к постепенному ухудшению свойств ввиду чрезмерного нагрева.

С учетом вышеизложенного, известны методы управления для управления лазерной облучающей установкой с целью предотвращения подвергания перезаписываемой бумаги чрезмерному нагреву (например, см. выложенные публикации патентов Японии №№ 2008-62506 и 2011-116116).

В выложенной публикации патента Японии № 2008-62506 описан способ управления для управления временем между началом рисования первой линии и окончанием рисования второй линии или шириной перекрытия первой линии и второй линии после рисования параллельных линий, прилегающих друг к другу.

В выложенной публикации патента Японии № 2011-116116 описаны разделение мишени для вычерчивания изображения на множество рядов (линейных сегментов) и управление выходным излучением лазера и/или скоростью рисования для каждого ряда. Таким образом, может быть предотвращен чрезмерный нагрев, характеристики окрашивания перезаписываемой бумаги могут быть улучшены, и качество изображения окрашенной области может быть улучшено.

Однако лишь разделение мишени для вычерчивания изображения на множество рядов, как описано выше, может не улучшить качество изображения окрашенной области надлежащим образом.

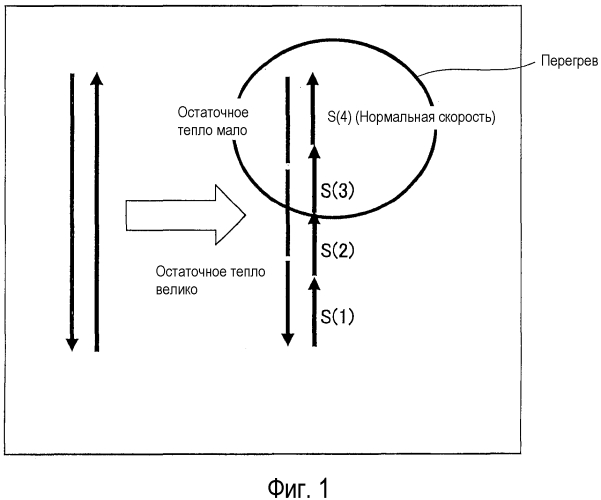

Фиг. 1 представляет собой схему, иллюстрирующую проблему, которая может встречаться в тех случаях, когда рисуемая черта является относительно короткой. Двумя стрелками, направленными вверх и вниз, изображенными слева на фиг. 1, показаны черты (линии) рисуемого объекта. Лазерная облучающая установка рисует сначала левую черту (стрелку, направленную вниз), а затем правую черту (стрелку, направленную вверх). При этом во время рисования правой черты может сохраняться остаточное тепло от рисования левой черты.

Стрелки справа на фиг. 1 иллюстрируют пример способа управления скоростью сканирования при рисовании правой черты. На предшествующем уровне технике одна черта делится на заданное число линейных сегментов, и скорость сканирования регулируется для каждого линейного сегмента. В показанном на фиг. 1 примере правая черта делится на четыре линейных сегмента. Следует отметить, что для левой черты скорость сканирования по сегментам не регулируется. На фиг. 1 левая черта разбита на три сегмента для иллюстрации различий в остаточном тепле, влияющем на линейные сегменты; однако при рисовании левой черты скорость сканирования сохраняется постоянной.

Как показано на фиг. 1, количество остаточного тепла около начальной точки левой черты относительно невелико, в то время как количество остаточного тепла вблизи конечной точки черты относительно велико. При этом во время рисования правой черты, которая делится на четыре линейных сегмента, рисование нижнего линейного сегмента выполняется с более высокой скоростью сканирования, чем верхнего линейного сегмента. Если исходить из того, что скорости сканирования для рисования четырех линейных сегментов правой черты обозначаются как скорости S(1)-S(4) сканирования, как показано на фиг. 1, где S(4) представляет собой нормальную скорость рисования, их соотношение может быть представлено следующим образом: S(1)>S(2)>S(3)>S(4).

На фиг. 1 правая черта разделена на четыре линейных сегмента, несмотря на то, что эта черта является относительно короткой. При этом линейный сегмент, включающий в себя конечную точку правой черты, рисуется с нормальной скоростью рисования S(4), несмотря на то, что около начальной точки левой черты все еще может сохраняться тепло. В этом случае температура перезаписываемой бумаги в верхней части правой черты может возрастать до неприемлемо высокого уровня.

Фиг. 2 представляет собой схему, иллюстрирующую проблему, которая может встречаться в тех случаях, когда рисуемая черта является относительно длинной. На фиг. 2, несмотря на то, что черты длиннее, чем на фиг. 1, правая черта, тем не менее, делится на четыре линейных сегмента. Следует отметить, что скорость сканирования для рисования левой черты по сегментам не регулируется, как и в примере на фиг. 1.

На фиг. 2 ввиду того, что черты являются относительно длинными, остаточное тепло около начальной точки левой черты не сохраняется, количество остаточного тепла в средней части левой черты относительно мало, а количество остаточного тепла около конечной точки левой черты относительно велико. Однако линейные сегменты правой черты рисуются со скоростями рисования S(1)-S(4) совершенно аналогично фиг. 1, на которой нижний линейный сегмент рисуется с более высокой скоростью, чем верхний линейный сегмент. В этом случае конечная часть линейного сегмента, рисуемого с большей скоростью рисования S(1), расположена вблизи средней части левой черты, в которой количество остаточного тепла меньше, и в результате температура перезаписываемой бумаги в этой части может не возрасти до достаточного уровня. Следует отметить, что та же проблема возникает в конечной части линейного сегмента, рисуемого со скоростью рисования S(2), который расположен вблизи средней части левой черты, в которой количество остаточного тепла мало, и в конечной части линейного сегмента, рисуемого со скоростью S(3), который расположен вблизи начальной точки левой черты, в которой отсутствует остаточное тепло.

Как можно понять, длительность рисования для рисования смежной черты и влияние остаточного тепла от рисования смежной черты различаются в зависимости от длины черты. Однако предшествующий уровень техники не предусматривает способа определения надлежащего уровня выходного излучения лазера и скорости рисования на основе таких факторов.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЗАДАЧИ, РЕШАЕМЫЕ С ПОМОЩЬЮ ИЗОБРЕТЕНИЯ

Общей задачей, по меньшей мере, одного варианта осуществления настоящего изобретения является создание устройства обработки информации, которое в значительной степени устраняет одну или более проблем, вызываемых ограничениями или недостатками предшествующего уровня техники.

Одной задачей, по меньшей мере, одного варианта осуществления настоящего изобретения является создание устройства обработки информации, которое способно управлять влиянием остаточного тепла на качество окрашивания регистрирующего материала для улучшения посредством этого качества окрашивания черты, рисуемой на регистрирующем материале.

СРЕДСТВА РЕШЕНИЯ ЗАДАЧ

В одном варианте осуществления настоящего изобретения предлагается устройство обработки информации, которое формирует команду рисования для указания рисующему устройству рисовать визуальную информацию путем испускания лазерного излучения на регистрирующий материал. Устройство обработки информации содержит блок получения информации о линии, который получает информацию о линии, включающую в себя начальную точку линии; блок деления на линейные сегменты, который получает расстояние рисования, рисуемое в течение заданного периода времени, который должен пройти до того, как можно будет пренебречь влиянием остаточного тепла от рисования смежной линии, и делит, по меньшей мере, часть линии от начальной точки до расстояния рисования на линейный сегмент, имеющий заданную длину, причем расстояние рисования определяется на основе заданного периода времени и скорости рисования для рисования линии; и блок регулирования параметра управления, который регулирует управляющее значение параметра управления лазером, которое влияет на плотность линейного сегмента на регистрирующем материале, причем управляющее значение регулируется относительно нормального управляющего значения таким образом, что управляющее значение для линейного сегмента, который подвергается влиянию большего количества остаточного тепла, регулируется в большей степени.

ЭФФЕКТЫ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

В соответствии с одним аспектом настоящего изобретения, может быть создано устройство обработки информации, которое способно управлять влиянием остаточного тепла на качество окрашивания регистрирующего материала для улучшения посредством этого качества окрашивания черты, рисуемой на регистрирующем материале.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 представляет собой схему, иллюстрирующую проблему, которая может встречаться в тех случаях, когда рисуемая черта является относительно короткой;

фиг. 2 представляет собой схему, иллюстрирующую проблему, которая может встречаться в тех случаях, когда рисуемая черта является относительно длинной;

на фиг. 3 показана этикетка, содержащая нарисованные на ней буквы и объекты, в качестве примера перезаписываемой бумаги, используемой в одном варианте осуществления настоящего изобретения;

фиг. 4А и 4В иллюстрируют пример, в котором на перезаписываемой бумаге рисуется буква «Т»;

фиг. 5А-5В иллюстрируют примеры объекта-рисунка и управляющей команды, используемой устройством управления записью для рисования объекта-рисунка;

фиг. 6А-6D иллюстрируют пример способа формирования управляющей команды в случае рисования штрихового кода на перезаписываемой бумаге;

фиг. 7А и 7В представляют собой схемы, на которых показаны примеры способов управления скоростью рисования на основе управляющей команды, формируемой устройством управления записью в соответствии с одним вариантом осуществления настоящего изобретения;

фиг. 8 представляет собой схему, на которой показан пример конфигурации системы лазерной записи в соответствии с одним вариантом осуществления настоящего изобретения;

фиг. 9 представляет собой схему, на которой показан пример аппаратной конфигурации лазерной облучающей установки, соединенной с устройством управления записью;

фиг. 10А-10В представляют собой блок-схемы, на которых показаны примеры аппаратной конфигурации устройства обработки изображений и устройства управления записью;

фиг. 11 представляет собой блок-схему, на которой показан пример функциональной конфигурации устройства управления записью;

фиг. 12А-12В иллюстрируют заданный период времени, который должен пройти до того, как можно будет пренебречь влиянием остаточного тепла от рисования смежной линии;

фиг. 13 иллюстрирует пример соотношения между заданным временем и расстоянием рисования;

фиг. 14 представляет собой схему, на которой показан пример способа деления черты на линейные сегменты;

фиг. 15 представляет собой схему, на которой показан пример способа регулирования скорости рисования и/или уровня выходного излучения лазера для рисования каждого линейного сегмента;

фиг. 16 представляет собой таблицу, в которой показан пример управляющей команды, задающей управляющие значения для рисования линейного сегмента;

фиг. 17 представляет собой блок-схему алгоритма, на которой показан пример этапов процесса, выполняемых устройством управления записью для регулирования управляющих значений скорости рисования и/или уровня выходного излучения лазера;

фиг. 18 представляет собой блок-схему алгоритма, на которой показан пример подробных этапов процесса для этапа S20 на фиг. 17;

фиг. 19 представляет собой блок-схему алгоритма, на которой показан пример подробных этапов процесса для S40 на фиг. 17;

фиг. 20 представляет собой блок-схему алгоритма, на которой показан пример подробных этапов процесса для этапа S50 на фиг. 17;

фиг. 21 представляет собой блок-схему алгоритма, на которой показан пример подробных этапов процесса для этапа S60 на фиг. 17;

фиг. 22А-22В иллюстрируют примеры способов регулирования управляющего значения в том случае, когда число деления, на которое делится черта, меньше или равно числу уровней регулирования для управляющего значения;

фиг. 23А-23В иллюстрируют примеры способов регулирования управляющего значения в том случае, когда число деления больше числа уровней регулирования;

фиг. 24А-24В иллюстрируют примеры способов формирования управляющей команды в соответствии с одним вариантом осуществления настоящего изобретения; и

фиг. 25А-25В иллюстрируют другие примеры способов формирования управляющей команды в соответствии с одним вариантом осуществления настоящего изобретения.

ОПИСАНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

11:	КОНВЕЙЕР
12:	СИСТЕМА ЛАЗЕРНОЙ ЗАПИСИ
13:	КОНТЕЙНЕР
14:	ПЕРЕЗАПИСЫВАЕМАЯ БУМАГА
20:	УСТРОЙСТВО УПРАВЛЕНИЯ ЗАПИСЬЮ
21:	ЛАЗЕРНЫЙ ГЕНЕРАТОР
22:	ЛИНЗА РЕГУЛИРОВАНИЯ ДИАМЕТРА ПЯТНА
23:	ДВИГАТЕЛЬ УПРАВЛЕНИЯ НАПРАВЛЕНИЕМ
24:	ЗЕРКАЛО УПРАВЛЕНИЯ НАПРАВЛЕНИЕМ
25:	ЛИНЗА РЕГУЛИРОВАНИЯ ФОКУСНОГО РАССТОЯНИЯ
30:	ЛАЗЕРНАЯ ОБЛУЧАЮЩАЯ УСТАНОВКА
31:	БЛОК ДЕЛЕНИЯ НА ЛИНЕЙНЫЕ СЕГМЕНТЫ
32:	БЛОК РЕГУЛИРОВАНИЯ ВЫХОДНОГО ИЗЛУЧЕНИЯ ЛАЗЕРА
33:	БЛОК РЕГУЛИРОВАНИЯ СКОРОСТИ РИСОВАНИЯ

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже описываются варианты осуществления настоящего изобретения применительно к прилагаемым чертежам.

[Управляющая команда]

На фиг. 3 показана этикетка, содержащая нарисованные на ней буквы и прочие объекты, в качестве примера перезаписываемой бумаги, используемой в одном варианте осуществления настоящего изобретения. Изображенная на фиг. 3 этикетка содержит множество объектов, таких как номера, буквы, геометрические фигуры и нарисованный на ней штриховой код. При рисовании букв лазерное излучение собирается линзой в фокусированный луч таким образом, что могут быть нарисованы даже сложные буквы. При рисовании букв и прочих объектов с помощью лазера местоположение лазерного облучения регулируется таким образом, что с помощью лазерного луча рисуются черты (линии) буквы.

Фиг. 4А и 4В иллюстрируют пример, в котором на перезаписываемой бумаге рисуется буква «Т». На фиг. 4А показан пример распечатки буквы «Т» с помощью печатающего устройства. Буква «Т» состоит из двух черт - одной поперечной линии и одной вертикальной линии. В случае рисования такой буквы «Т» с помощью лазера облучение лазером регулируется для рисования вышеуказанных двух черт.

На фиг. 4В показаны примеры пар начальных точек и конечных точек - (s1, e1) и (s2, e2) - двух черт, составляющих букву «Т». Устройство управления записью для управления местоположением лазерного облучения может перемещать местоположение лазерного облучения в начальную точку s1, без облучения лазером, путем регулирования положения лазерного луча, например, с помощью гальванического зеркала. Затем устройство управления записью может начинать лазерное облучение (что в дальнейшем может называться попросту «включением лазера») и перемещать луч от начальной точки s1 к конечной точке e1.

Затем устройство управления записью может прекращать лазерное облучение (что в дальнейшем может называться попросту «выключением лазера») и перемещать местоположение лазерного облучения в начальную точку s2, без облучения лазером. Затем устройство управления записью может начинать лазерное облучение и перемещать лазерный луч от начальной точки s2 к конечной точке e2. Таким образом, на перезаписываемой бумаге могут быть нарисованы две черты, составляющие букву «Т».

При рисовании букв и прочих объектов на перезаписываемой бумаге, как описано выше, устройство управления записью может управлять операциями лазерного облучения рисующего устройства, такого как лазерная облучающая установка, с помощью управляющей команды (команды рисования), указывающей, например, «включить лазер от начальной точки до конечной точки и переместить лазерный луч».

В настоящем варианте осуществления одна черта относится к линии, рисуемой от включения лазера до выключения лазера. Следует отметить, что хотя в настоящем варианте осуществления черта делится на множество линейных сегментов, при этом черта рисуется посегментно, лазер включен все время, пока рисуются линейные сегменты черты, поэтому черта, тем не менее, считается одной линией. Однако в настоящем варианте осуществления по каждому линейному сегменту формируются управляющая команда и векторные данные. В одном варианте осуществления включение лазера и выключение лазера могут повторяться для каждого линейного сегмента, но в этом случае линейные сегменты черты будут считаться множеством черт.

На фиг. 5А показан пример объекта-рисунка, содержащего букву и геометрическую фигуру. На фиг. 5В показан пример управляющей команды, используемой устройством управления записью. Следует отметить, что позиции ln, W, Sp и Ep в управляющей команде, показанной на фиг. 5В, обозначают следующее:

-ln: номер линии (номер черты)

-W: включение/выключение лазера («1» означает включение, а «0» означает выключение)

-Sp: координаты начальной точки

-Ep: координаты конечной точки

Следует отметить, что координаты представлены в виде (X, Y), где X обозначает положение в горизонтальном направлении, а Y обозначает положение в вертикальном направлении. Значение координаты Х увеличивается при перемещении положения вправо. Значение координаты Y увеличивается при перемещении положения вверх. Следует отметить, что вышеописанный способ задания точки координаты является лишь наглядным примером, при этом могут также использоваться иные способы.

При рисовании объекта, такого как буква или геометрическая фигура (в дальнейшем называемого «объектом-рисунком»), на перезаписываемой бумаге на основе объекта-рисунка формируется управляющая команда для управления лазерным лучом. Следует отметить, что управление лазерным облучением в соответствии с одним вариантом осуществления настоящего изобретения может предполагать дополнительные процессы, такие как вращение буквы относительно ее исходного положения, удаление перекрывающихся частей между линиями и настройку прочих элементов информации. В связи с этим, данные объекта-рисунка, которые должны преобразовываться в команду управления лучом, предпочтительно находятся в векторном формате данных.

Фиг. 6А-6D иллюстрируют пример способа формирования управляющей команды в случае рисования штрихового кода на перезаписываемой бумаге. Следует отметить, что хотя приведенный пример относится к формированию управляющей команды в случае рисования одномерного штрихового кода, аналогичным образом может формироваться управляющая команда в случае рисования двумерного штрихового кода. Кроме того, показанный способ формирования управляющей команды может использоваться в случае окрашивания в некоторой области такой геометрической фигуры. В описываемом ниже примере предполагается, что устройство управления записью формирует векторные данные и управляющую команду.

На фиг. 6А показан пример штрихового кода, который может вводиться пользователем в устройство управления записью. Следует отметить, что штриховые коды могут соответствовать ряду стандартов, таких как JAN (Японский международный номер), EAN (Европейский международный номер) и UPC (Универсальный товарный код). Штриховые коды, соответствующие таким стандартам, могут представлять собой число, состоящее из нескольких цифр, на основе величин ширины и расстояний между параллельными линиями (штрихами), расположенными в виде определенного рисунка. Стандарты определяют правила преобразования величин ширины и расстояний между штрихами в цифры 0-9. Компьютер может преобразовывать последовательность цифр (например, максимум 12 цифр) в штриховой код и распечатывать штриховой код, а сканер может считывать штриховой код и преобразовывать штриховой код обратно в последовательность цифр.

В случае рисования штрихового кода, такого как изображенный на фиг. 6А, пользователь может вводить последовательность цифр, представленных штриховым кодом, или информацию о положении штрихов, составляющих штриховой код. Следует отметить, что в случае, если вводится последовательность цифр, устройство управления записью вычисляет информацию о положении штрихов, составляющих штриховой код, на основе правил преобразования соответствующего стандарта штрихового кода. Таким образом, могут быть определены положения штрихов штрихового кода, изображенного на фиг. 6А. Например, что касается второго штриха слева, изображенного на фиг. 6А, информация о положении верхнего левого угла штриха представляет собой (0, 200), а информация о положении нижнего правого угла штриха представляет собой (300, 0). Следует отметить, что вышеуказанная информация о положении является лишь одним наглядным примером, при этом информация о положении может изменяться в зависимости от способа, которым определяются координаты.

При облучении перезаписываемой бумаги лазерное излучение может быть выстроено в луч. Чтобы обеспечить почернение (т.е., увеличение плотности) штриха, нарисованного на перезаписываемой бумаге, осуществляется управление рисующим устройством для сканирования области перезаписываемой бумаги, на которой должен быть нарисован штрих, чтобы эта область могла быть окрашена. Например, как показано на фиг. 6В, устройство управления записью может формировать векторные данные на основе информации о положении штриха. То есть, векторные данные могут формироваться путем извлечения вертикальной линии, проходящей от одной стороны до другой стороны. Следует отметить, что векторы расположены на заданном расстоянии (шаге) друг от друга. Шаг (горизонтальное расстояние между векторами) является регулируемым и может определяться заранее на основе таких факторов, как диаметр пятна света, выходное излучение лазера и качество окрашивания перезаписываемой бумаги.

В некоторых вариантах осуществления при рисовании штрихового кода, как описано выше, помимо данных о вертикальном векторе могут формироваться данные о горизонтальном векторе. Однако в таком случае может формироваться большой объем векторных данных. Поэтому в настоящем примере формируются лишь данные о вертикальном векторе штрихов.

На фиг. 6В показан пример векторных данных, содержащих вектора в одном и том же направлении. При формировании по таким векторным данным управляющей команды расстояние холостого хода (т.е., расстояние перемещения вдоль местоположения облучения, в то время как лазер не осуществляет облучение) может быть относительно большим, и рисование штрихового кода может занимать относительно длительное время. В связи с этим, чтобы уменьшить время рисования, управляющая команда предпочтительно формируется таким образом, чтобы лазер осуществлял облучение во время операций и прямого сканирования, и обратного сканирования. На фиг. 6С показан пример векторных данных, содержащих вектора, которые имеют чередующиеся прямое и обратное направления. Благодаря формированию управляющей команды по таким векторным данным время рисования для рисования штрихового кода может быть сокращено.

Однако в таком случае остаточное тепло от рисования предыдущей черты может оказывать влияние на окрашивание (плотность) следующей черты. В связи с этим, устройство управления записью может разделять черту на множество линейных сегментов и регулировать скорость рисования и/или выходное излучение лазера для каждого из линейных сегментов.

На фиг. 6D показан пример команды управления для рисования множества черт. На фиг. 6D ln представляет собой номер черты, W представляет собой состояние включения/выключения лазера, Sp представляет собой координаты начальной точки, а Ep представляет собой координаты конечной точки. В показанном примере шаг установлен равным «2». При этом координаты Sp начальных точек и координаты Ep конечных точек первых трех черт штриха, изображенного на фиг. 6В, могут быть следующими:

0: (0, 200)°→(0, 0)

1: (2, 0)→(2, 200)

2: (4, 200)→(4, 0)

Таким образом, может формироваться управляющая команда для рисования смежных черт, которые смещены относительно друг друга в горизонтальном направлении на заданный шаг и выполнены с возможностью рисования в прямом и обратном направлениях. Кроме того, в настоящем варианте осуществления на основе управляющей команды может определяться длина черты. Следует отметить, что в отношении черты 0 (ln=0) и черты 1 (ln=1) черта 0 может рассматриваться как прямая черта, а черта 1 может рассматриваться как обратная черта. В отношении черты 1 (ln=1) и черты 2 (ln=2) черта 1 может рассматриваться как прямая черта, а черта 2 может рассматриваться как обратная черта. То есть, любая черта, отличная от первой черты (ln=0), может рассматриваться как обратная черта по отношению к смежной черте.

Устройство управления записью может формировать управляющую команду для рисования множества черт для окрашивания в ограниченной области на основе информации о положении замкнутой области. Следует отметить, что хотя черты выполняются практически параллельными друг другу, они не обязательно должны быть строго параллельны. Кроме того, в некоторых вариантах осуществления векторные данные, такие как показанные на фиг. 6С, и/или управляющая команда, такая как показанная на фиг. 6D, могут формироваться заранее. В таком случае устройство управления записью может понадобиться лишь для разделения векторов векторных данных на множество линейных сегментов и регулирования скорости рисования и выходного излучения лазера для каждого линейного сегмента. В таком варианте осуществления нагрузка по обработке устройства управления записью может быть снижена.

[Управление скоростью рисования]

Фиг. 7А и 7В представляют собой схемы, на которых показаны примеры способов управления скоростью рисования на основе управляющей команды, формируемой устройством управления записью в соответствии с одним вариантом осуществления настоящего изобретения.

На фиг. 7А показан пример способа, в котором управление скоростью рисования осуществляется управляющей командой в том случае, когда должна быть нарисована относительно длинная черта.

В настоящем варианте осуществления устройство управления записью определяет время t, которое должно пройти с того момента, когда нарисована прямая черта, до того, как может считаться, что остаточное тепло исчезло. Благодаря заблаговременному определению времени t могут быть определены части обратной черты, которые подвергаются влиянию остаточного тепла от рисования прямой черты. При рисовании обратной черты может быть определена точка, в которой проходит время t (см. обведенную кружком часть на фиг. 7А), при этом после этой точки можно пренебречь влиянием остаточного тепла от рисования прямой черты. То есть, скорость рисования не обязательно должна регулироваться при рисовании части обратной черты, которая не будет подвергаться влиянию остаточного тепла от рисования прямой черты.

В настоящем варианте осуществления часть обратной черты, которая рисуется до того, как проходит время t, может быть разделена на линейные сегменты, при этом скорость рисования для этих линейных сегментов может регулироваться. На фиг. 7А часть обратной черты, подлежащая такому регулированию скорости, делится на три линейных сегмента - l(1)-l(3). Поскольку влияние остаточного тепла от рисования прямой черты больше при рисовании части обратной черты, которая ближе к начальной точке, скорость рисования регулируется таким образом, что нижний линейный сегмент обратной черты рисуется с более высокой скоростью, чем верхний линейный сегмент.

При условии, что для рисования черты используются скорости S(1)-S(x) с первой по х, а соотношение между скоростями рисования определяется как S(1)>S(2)>S(3)>S(4)...>S(x), в настоящем варианте осуществления низшая скорость S(x) рисования соответствует нормальной скорости рисования.

На фиг. 7А устройство управления записью устанавливает скорость рисования для рисования линейного сегмента l(1) равной S(1), скорость рисования для рисования линейного сегмента l(2) - равной S(2), а скорость рисования для рисования линейного сегмента l(3) - равной S(3).

Как можно понять, в настоящем варианте осуществления надлежащая скорость рисования для рисования линейного сегмента может определяться на основе количества остаточного тепла, оказывающего влияние на линейный сегмент. Таким образом, температура части перезаписываемой бумаги, на которой должна быть нарисована обратная черта, может возрастать до желаемого уровня.

На фиг. 7В показан пример способа, в котором управление скоростью рисования осуществляется управляющей командой в том случае, когда должна быть нарисована относительно короткая черта. В том случае, когда обратная черта является относительно короткой, на общую длину обратной черты может влиять остаточное тепло от рисования прямой черты при рисовании обратной черты. Как описано выше, влияние остаточно тепла больше при рисовании части обратной черты, которая ближе к начальной точке. В связи с этим, обратная черта делится на ряд линейных сегментов для регулирования скорости рисования с целью рисования каждого из линейных сегментов. Следует отметить, что в настоящем варианте осуществления длина линейного сегмента постоянна независимо от длины черты. При этом число линейных сегментов, на которое делится обратная черта, может варьироваться в зависимости от длины обратной черты. Кроме того, линейный сегмент, содержащий конечную точку обратной черты, может быть короче, чем остальные линейные сегменты.

На фиг. 7В устройство управления записью делит обратную черту на три линейных сегмента l(1)-l(3) и устанавливает скорость рисования для рисования линейного сегмента l(1) равной S(1), скорость рисования для рисования линейного сегмента l(2) - равной S(2), а скорость рисования для рисования линейного сегмента l(3) - равной S(3). Таким образом, часть обратной черты, на которую влияет незначительное количество остаточного тепла от рисования прямой черты, может быть нарисована со скоростью S(3) рисования, которая выше нормальной скорости рисования, поэтому может быть предотвращен перегрев перезаписываемой бумаги.

В соответствии с настоящим вариантом осуществления, устройство управления записью имеет время t, определяемое заранее, делит часть обратной черты, которая рисуется до того, как проходит время t, на множество линейных сегментов с заданной длиной и управляет скоростью рисования для рисования линейных сегментов. Таким образом, влияние остаточного тепла может регулироваться при рисовании множества черт, например, для окрашивания ограниченной области.

[Конфигурация системы]

Фиг. 8 представляет собой схему, на которой показан пример конфигурации системы 12 лазерной записи в соответствии с одним вариантом осуществления настоящего изобретения. На фиг. 8 контейнер 13 перемещается по конвейеру 11, а перезаписываемая бумага 14 зафиксирована, прикреплена или помещена с возможностью съема на контейнер 13. Система 12 лазерной записи расположена вдоль транспортного пути конвейера 11 таким образом, что она может быть повернута лицевой стороной к перезаписываемой бумаге 14. Система 12 лазерной записи может обнаруживать прохождение контейнера 13, например, с помощью датчика и может рисовать объект, включающий в себя буквы, номера, символы и/или геометрические фигуры, такой как изображенный на фиг. 3.

Система 12 лазерной записи содержит лазерную облучающую установку 30, устройство 20 управления записью и устройство 100 обработки изображений. Устройство 100 обработки изображений принимает вводимые пользователем операции, выдает информацию, например, данные об этикетке, в устройство 20 управления записью и выдает запрос на рисование. Устройство 20 управления записью представляет собой устройство обработки информации, которое формирует управляющую команду на основе данных об этикетке, получаемых от устройства 100 обработки изображений, и управляет лазерной облучающей установкой 30 на основе управляющей команды. Лазерная облучающая установка 30 испускает лазерный луч на перезаписываемую бумагу и управляет местоположением лазерного облучения лазера для рисования объекта, такого как буквы, на перезаписываемой бумаге. Следует отметить, что вышеописанная конфигурация системы 12 лазерной записи является лишь наглядным примером, и в других вариантах осуществления функции устройства 100 обработки изображений и устройства 20 управления записью могут меняться местами. Например, устройство 100 обработки изображений может быть выполнено с возможностью формирования управляющей команды на основе данных этикетки. В еще одном примере устройство 100 обработки изображений и устройство 20 управления записью могут быть объединены в единое устройство. В других примерах устройство 20 управления записью может быть выполнено с возможностью выполнения одной или более функций вышеописанного устройства 100 обработки изображений.

Фиг. 9 представляет собой схему, на которой показан пример аппаратной конфигурации лазерной облучающей установки 30, соединенной с устройством 20 управления записью. Лазерная облучающая установка 30 содержит лазерный генератор 21, который испускает лазерный луч, зеркало 24 управления направлением, которое изменяет направление лазерного луча, двигатель 23 управления направлением, который приводит в движение зеркало 24 управления направлением, линзу 22 регулирования диаметра пятна и линзу 25 регулирования фокусного расстояния.

В настоящем варианте осуществления лазерный генератор 21 представляет собой полупроводниковый лазер (LD: лазерный диод). Однако в других вариантах осуществления лазерный генератор 21 может представлять собой, например, газовый лазер, твердотельный лазер или жидкостный лазер. Двигатель 23 управления направлением может представлять собой, например, серводвигатель, который управляет направлением отражающих поверхностей зеркала 24 управления направлением по двум осям. В настоящем варианте осуществления двигатель 23 управления направлением и зеркало 24 управления направлением образуют гальваническое зеркало. Линза 22 регулирования диаметра пятна регулирует диаметр пятна лазерного луча. Линза 25 регулирования фокусного расстояния регулирует фокусное расстояние лазерного луча путем сведения лазерного луча.

В тот момент, когда
