Устройство для наращивания мышц и способ управления устройством

Устройство для наращивания мышц и способ управления устройством

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к устройству для наращивания мышц и способу управления этим устройством.

Известный уровень техники

В настоящее время предложен и практически используется (см., например, патентный документ 1) способ тренировки мышечной силы давлением, который позволяет эффективно наращивать мышцу посредством ограничения тока крови к мышце приложением нагрузки на мышцу. В таком способе тренировки мышечной силы используется устройство наращивания мышц, которое создает силу давления на мышцу наматыванием ремня вокруг определенной части одной из четырех конечностей пользователя (руки или ноги).

Для реализации способа тренировки мышечной силы давлением, используя подобное устройство наращивания мышц, совершенно необходимым является приложение точной силы давления к определенной части наращиваемой мышцы при точном до некоторой степени положении приложения силы. Для этого в последние годы (см., например, патентный документ 2) было предложено устройство для наращивания мышц, содержащее устройство измерения силы давления для получения силы давления, создаваемого на мышце ремнем по мере нагнетания газа в полость, в которой создается давление, средство передачи силы давления на элемент, чувствительный к давлению, и измерение элементом, чувствительным к давлению, переданной силы давления.

Документы известного уровня техники

Патентный документ 1: Японский патент №2670421

Патентный документ 2: Японский патент №2796277

Краткое изложение изобретения

Проблемы, которые должны быть решены изобретением

Однако в упомянутом выше известном устройстве для наращивания мышц, содержащем устройство измерения силы давления, необходимо чтобы полость, в которую нагнетается давление, где давление газа внутри полости изменяется в соответствии с приложенной силой давления, и измерительный резервуар, в котором находится чувствительный к давлению элемент, были соединены между собой через трубку (полую эластичную трубку). Это делает все целиком устройство большим и громоздким, и возникает вероятность того, в частности, что эта трубка будет мешать тренировке.

Кроме того, в упомянутом выше известном устройстве для наращивания мышц полость, в которую нагнетается давление, подсоединена через трубку к измерительному резервуару, находящемуся на конце ремня, и трубка ограничена по длине. Таким образом, существует ограничение, определяющее необходимость того, чтобы полость, в которую нагнетается давление, также находилась около конца ремня. Если полость, в которую нагнетается давление, находится около этого конца ремня, то между полостью, в которую нагнетается давление, и рукой (или ногой) пользователя может образоваться зазор. В данном случае возникает такая проблема, что сила давления, приложенная к мышце, не может быть точно соответствовать силе давления в полости, в которую нагнетается давление.

Настоящее изобретение разработано с позиции этих обстоятельств, а целью изобретения является предоставление устройства для наращивания мышц, в котором обеспечивается возможность точного измерения силы давления, приложенного к мышце ремнем, без необходимости использования трубки или полости, в которую нагнетается давление.

Средства решения этих проблем

Для достижения установленной выше цели, устройство для наращивания мышц, в соответствии с настоящим изобретением, представляет собой устройство для наращивания мышц, используемое для наращивания мышцы приложением заранее заданной силы давления по меньшей мере к одной из четырех конечностей пользователя для ограничения потока крови в мышце конечности, где устройство для наращивания мышц содержит: ремень, который наматывается по меньшей мере вокруг одной из четырех конечностей пользователя и прикладывает силу давления к мышце; элемент поддержания формы, который поддерживает петлевую форму ремня в состоянии, когда к мышце приложена сила давления; устройство измерения силы натяжения, которое измеряет силу натяжения, действующую на ремень; и устройство измерения силы давления, которое сконфигурировано так, что автоматически начинает работать, когда сила натяжения, измеренная устройством измерения силы натяжения, превышает заранее заданную пороговую величину, и измеряет силу давления, приложенную к мышце.

Если использовать такую конструкцию, то в случае, когда сила натяжения, действующая на ремень при намотке ремня, превышает заранее заданную пороговую величину, устройство измерения силы давления может автоматически срабатывать и измерять силу давления. Это исключает необходимость наличия дополнительного переключателя и манипулирования им для срабатывания устройства измерения силы давления, и позволяет начать измерение силы давления сразу же после того, как начинает наматываться ремень вокруг, например, плеча пользователя. Поскольку в устройстве для наращивания мышц, в отличие от известного устройства для наращивания мышц, не требуется полость, в которую нагнетается давление, или трубка, то устройство в целом является компактным и его легко использовать во время тренировки.

В настоящем устройстве для наращивания мышц может быть использовано устройство измерения силы давления содержащее: чувствительный к давлению элемент, который расположен в продольном направлении, приблизительно в средней области поверхности ремня, обращенной к мышце, и выдает электрический сигнал, соответствующий силе давления, приложенной к мышце; и блок вычисления, который вычисляет силу давления, базируясь на электрическом сигнале, выдаваемом чувствительным к давлению элементом.

Если использовать такую конструкцию, то чувствительный к давлению элемент устройства измерения силы давления располагается продольно, приблизительно в средней области ремня (находится в стороне от каждого конца ремня), поэтому когда ремень наматывается, например, вокруг плеча пользователя и к плечу прикладывается давление, удерживая при этом конец ремня, чувствительный к давлению элемент, находящийся в отдалении от каждого конца ремня, может непосредственно примыкать к плечу. Следовательно, может быть заблаговременно предотвращена ситуация, когда сила давления не может быть точно измерена из-за наличия зазора, который образуется между чувствительным к давлению элементом и телом человека, что вносит свой вклад в повышение точности измерения силы давления.

Кроме того, в настоящем устройстве для наращивания мышц также предпочтительно, чтобы несколько чувствительных к давлению элементов были расположены через заранее заданные интервалы в продольном направлении, приблизительно в средней области внутренней поверхности ремня. В таком случае блок вычисления в устройстве измерения силы давления вычисляет среднее значение силы давления, базируясь на нескольких электрических сигналах, выдаваемых несколькими чувствительными к давлению элементами.

Если использовать такую конструкцию, то можно установить несколько чувствительных к давлению элементов и вычислить среднее значение силы давления, базируясь на нескольких электрических сигналах, выдаваемых этими несколькими чувствительными к давлению элементами. Это обеспечивает возможность снижения ошибок измерения по сравнению со случаем, когда сила давления измеряется с использованием единственного чувствительного к давлению элемента, так что точность измерения силы давления может быть еще более повышена.

Кроме того, в настоящем устройстве для наращивания мышц также может быть использовано устройство измерения силы давления, сконфигурированное так, чтобы автоматически останавливать работу, если после того, как устройство измерения силы давления начало работать, сила натяжения, измеренная устройством измерения силы натяжения, падает ниже заранее заданной пороговой величины или становится равной ей.

Если использовать такую конструкцию, то в случае, когда сила натяжения, которая действует на ремень, падает ниже заранее заданной пороговой величины или становится равной ей, работа устройства измерения силы давления может быть автоматически остановлена. Следовательно, отсутствует необходимость в установке дополнительного переключателя и манипулировании им для остановки устройства измерения силы давления, и предоставляется возможность остановить измерение силы давления сразу же после того, как ремень будет удален. Кроме того, в случае использования устройства измерения силы давления, которое работает от источника электропитания, эта функция автоматической остановки может предотвратить непроизводительные затраты электроэнергии.

Кроме того, настоящее устройство для наращивания мышц может также содержать: носитель записи информации, который обеспечивает хранение различной информации; и блок управления памятью, который сохраняет в носителе записи информации величину силы давления, вычисленную блоком вычисления в устройстве измерения силы давления.

Если использовать такую конструкцию, то сила давления (действующая сила давления), вычисленная блоком вычисления в устройстве измерения силы давления, может быть сохранена на носителе записи информации. Следовательно, впоследствии может быть засвидетельствована величина действующей силы давления.

Кроме того, в настоящем устройстве для наращивания мышц может быть также использован блок управления памятью, который сохраняет в носителе записи информации максимальное значение силы давления, вычисленной блоком вычисления во время работы устройства измерения силы давления.

Если использовать такую конструкцию, то впоследствии может быть засвидетельствована максимальная величина действующей силы давления во время работы устройства измерения силы давления.

Кроме того, в настоящем устройстве для наращивания мышц может быть также использован блок управления памятью, который в случае, когда сила давления, вычисленная блоком вычисления в устройстве измерения давления, превышает заранее заданную надлежащую силу давления, и состояние, в котором сила давления, вычисленная блоком вычисления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени, сохраняет в носителе записи информации информацию о том, что состояние, в котором сила давления, вычисленная блоком вычисления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени.

Если использовать такую конструкцию, то в случае, когда состояние, в котором действующая сила давления превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени, в носителе записи информации может храниться информация о том, что состояние, в котором действующая сила давления превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени. Следовательно, пользователь впоследствии может убедиться в том факте, что действующая сила давления, превышающая надлежащую силу давления, непрерывно воздействовала в течение фиксированного интервала времени.

Кроме того, настоящее устройство для наращивания мышц может также содержать: дисплей для воспроизведения различной информации; и блок управления дисплеем, который воспроизводит на дисплее различную информацию, включая силу давления, вычисленную блоком вычисления в устройстве измерения силы давления. Далее, предпочтительно, чтобы на одном конце ремня имелась изогнутая часть, при этом изогнутая часть используется для изгиба ремня в обратную сторону, пропусканием другого конца ремня через изогнутую часть во время наматывания ремня, и чтобы дисплей находился вблизи этой изогнутой части.

Если использовать такую конструкцию, то дисплей будет находиться около изогнутой части, поэтому пользователь может легко видеть информацию, воспроизводимую на дисплее. Например, когда ремень наматывается вокруг плеча пользователя и к мышце прикладывается сила давления, при этом ремень изгибается в обратную сторону через изогнутую часть, которая имеется на одном конце ремня, проходя на другой конец ремня, пользователь может легко видеть информацию, такую как сила давления, поскольку дисплей находится вблизи от этой изогнутой части (находится в положении, в котором пользователю лучше всего виден дисплей).

Кроме того, в настоящем устройстве для наращивания мышц может быть также использован блок управления воспроизведением, который воспроизводит на дисплее как силу давления, вычисленную блоком вычисления в устройстве измерения силы давления, так и заранее заданную надлежащую силу давления.

Если использовать такую конструкцию, то на дисплее может быть воспроизведена как действующая сила давления, так и надлежащая сила давления. Следовательно, пользователь может легко сравнивать действующую силу давления и надлежащую силу давления и может отрегулировать силу давления так, что действующая сила давления будет совпадать с надлежащей силой давления.

Кроме того, в настоящем устройстве для наращивания мышц может быть также использован блок управления дисплеем, который воспроизводит на дисплее заранее заданную предупреждающую информацию в случае, когда сила давления, вычисленная блоком вычисления в устройстве измерения силы давления, превышает надлежащую силу давления, и состояние, в котором сила давления, вычисленная блоком вычисления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени.

Если использовать такую конструкцию, то в случае, когда состояние, в котором действующая сила давления превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени, на дисплее может быть воспроизведена определенная предупреждающая информация, информирующая пользователя об этой ситуации.

Кроме того, в настоящем устройстве для наращивания мышц может также содержаться: устройство воспроизведения звука для выдачи звуковых сигналов; и блок управления звуковыми сигналами, который выдает из устройства воспроизведения звука заранее заданный предупреждающий звуковой сигнал в случае, когда сила давления, вычисленная блоком вычисления в устройстве измерения силы давления, превышает заранее заданную надлежащую силу давления, и состояние, в котором сила давления, вычисленная блоком вычисления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени.

Если использовать такую конструкцию, то в случае, когда состояние, в котором действующая сила давления превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени, устройством воспроизведения звука может быть издан определенный предупреждающий звуковой сигнал, информирующий пользователя об этой ситуации.

Кроме того, в настоящем устройстве для наращивания мышцы может быть также использовано устройство измерения силы давления, содержащее блок подсчета циклов работы, который подсчитывает число циклов работы устройства измерения силы давления, и при этом устройство для наращивания мышц может содержать устройство воспроизведения звука для выдачи звуковых сигналов, и устройство для наращивания мышц может содержать блок управления звуковыми сигналами, который выдает из устройства воспроизведения звука заранее заданный предупреждающий звуковой сигнал в случае, когда число циклов работы, подсчитанное блоком подсчета циклов работы в устройстве измерения силы давления, превышает заранее заданное число, соответствующее эффективному периоду воздействия заранее заданной надлежащей силы давления.

Если использовать такую конструкцию, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения давления) превышает заранее заданное число, из устройства воспроизведения звука может быть выдан определенный предупреждающий звуковой сигнал, который информирует пользователя о том, что закончился эффективный период надлежащей силы давления, заданной для данного пользователя. Следовательно, пользователь может узнать, что закончился эффективный период заданной надлежащей силы давления и задать новую, скорректированную надлежащую силу давления.

Кроме того, в настоящем устройстве для наращивания мышц может быть также использован блок управления звуковыми сигналами, который выдает из устройства воспроизведения звука заранее заданный предупреждающий сигнал в случае, когда число циклов работы, подсчитанное блоком подсчета циклов работы в устройстве измерения силы давления, превышает заранее заданное число, соответствующее периоду допустимого использования устройства для наращивания мышц.

Если использовать такую конструкцию, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения давления) превышает заранее заданное число, из устройства воспроизведения звука может быть выдан определенный предупреждающий звуковой сигнал, который информирует пользователя о том, что закончился период допустимого использования устройства для наращивания мышц. Следовательно, пользователь может узнать, что период допустимого использования устройства для наращивания мышц закончился и что пришло время приобретения нового устройства для наращивания мышц.

Кроме того, в настоящем устройстве для наращивания мышц устройство измерения силы давления может также содержать блок остановки функционирования, который останавливает функционирование устройства измерения силы давления в случае, когда число циклов работы, подсчитанное блоком подсчета циклов работы, превышает заранее заданное число, соответствующее периоду допустимого использования устройства для наращивания мышц.

Если использовать такую конструкцию, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения силы давления) превышает заранее заданное число, функционирование устройства измерения силы давления может быть остановлено из предположения, что закончился период допустимого использования устройства для наращивания мышц. Следовательно, можно предотвратить ошибочное применение пользователем устройства для наращивания мышц, период допустимого использования которого закончился.

Кроме того, способ управления устройством для наращивания мышц, в соответствии с настоящим изобретением, представляет собой способ управления устройством для наращивания мышц, содержащим: ремень, который наматывается вокруг по меньшей мере одной из четырех конечностей пользователя и прикладывает заранее заданную силу давления на мышцу конечности; элемент поддержания формы, который сохраняет петлевую форму ремня в состоянии, когда к мышце приложена сила давления; устройство измерения силы натяжения, которое измеряет силу натяжения, действующую на ремень; и устройство измерения силы давления, которое измеряет силу давления, приложенную к мышце, при этом способ управления устройством для наращивания мышц содержит: этап начала работы, на котором автоматически начинается работа устройства измерения силы давления, когда сила натяжения, измеренная устройством измерения силы натяжения, превышает заранее заданную пороговую величину.

Если использовать такой способ, то в случае, когда натяжение, действующее на ремень при наматывании ремня, превышает заранее заданную пороговую величину, устройство измерения силы давления может автоматически начинать работать и измерять давление. Следовательно, это исключает необходимость в установке дополнительного переключателя и манипулировании им для начала работы устройства измерения силы давления, и позволяет начать измерение силы давления, возникающей сразу же после наматывания ремня, например, на плечо пользователя.

Настоящий способ управления может содержать этап остановки работы, на котором автоматически останавливается работа устройства измерения силы давления, когда после этапа начала работы сила натяжения, измеренная устройством измерения силы натяжения, падает ниже заранее заданной пороговой величины или становится равной ей.

Если использовать такой способ, то в случае, когда сила натяжения, действующая на ремень, падает ниже или становится равной заранее заданной пороговой величине, может быть автоматически остановлена работа устройства измерения силы давления. Следовательно, это исключает необходимость иметь дополнительный переключатель и манипулировать им для остановки устройства измерения силы давления, и можно прекратить измерение силы давления сразу же после того, как ремень будет удален.

Кроме того, настоящий способ управления может содержать этап хранения информации, на котором в носителе записи информации сохраняется сила давления, измеренная устройством измерения силы давления.

Если использовать такой способ, то сила давления (действующая сила давления), измеренная устройством измерения силы давления, может быть сохранена на носителе записи информации, поэтому может быть соответственно установлен уровень действующей силы давления.

Кроме того, настоящий способ управления может содержать этап воспроизведения информации, на котором на дисплее воспроизводится как сила давления, измеренная устройством измерения силы давления, так и заранее заданная надлежащая сила давления.

Если использовать такой способ, то можно будет воспроизвести на дисплее как силу давления (действующую силу давления), измеренную устройством измерения силы давления, так и надлежащую силу давления. Следовательно, пользователь может легко сравнить действующую силу давления с надлежащей силой давления, и может отрегулировать силу давления так, что действующая сила давления совпадет с надлежащей силой давления.

Кроме того, на этапе воспроизведения информации настоящего способа управления на дисплее воспроизводится заранее заданная предупреждающая информация в случае, когда сила давления, измеренная устройством измерения силы давления, превышает надлежащую силу давления, и состояние, в котором сила давления, измеренная устройством измерения силы давления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени.

Если использовать такой способ, то в случае, когда состояние, при котором действующая величина силы давления превышает надлежащую величину силы давления, продолжается в течение фиксированного интервала времени, на дисплее может быть воспроизведена определенная предупреждающая информация для информирования пользователя об этой ситуации.

Кроме того, настоящий способ управления может содержать также этап выдачи предупреждающего звукового сигнала превышения надлежащей силы давления, на котором из устройства воспроизведения звука выдается заранее заданный предупреждающий звуковой сигнал в случае, когда сила давления, измеренная устройством измерения силы давления, превышает заранее заданную надлежащую силу давления, и состояние, в котором сила давления, измеренная устройством измерения силы давления, превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени.

Если использовать такой способ, то в случае, когда состояние, при котором действующая сила давления превышает надлежащую силу давления, продолжается в течение фиксированного интервала времени, из устройства воспроизведения звука может быть выдан заранее заданный предупреждающий сигнал, информирующий пользователя об этой ситуации.

Более того, способ управления может также содержать: этап подсчета циклов работы, на котором подсчитывается число циклов работы устройства измерения силы давления; и этап выдачи предупреждающего звукового сигнала превышения периода воздействия, на котором из устройства воспроизведения звука выдается заранее заданный предупреждающий звуковой сигнал в случае, когда число циклов работы, подсчитанное на этапе подсчета циклов работы, превышает заранее заданное число, соответствующее эффективному периоду воздействия заранее заданной надлежащей силы давления.

Если использовать такой способ, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения давления) превышает заранее заданное число, из устройства воспроизведения звука может быть выдан заранее заданный предупреждающий звуковой сигнал, который информирует пользователя о том, что закончился эффективный период надлежащей силы давления, заданной для данного пользователя. Следовательно, пользователь может узнать, что закончился эффективный период заданной надлежащей силы давления и задать новую, скорректированную надлежащую силу давления.

Кроме того, способ управления может содержать этап выдачи предупреждающего звукового сигнала превышения периода допустимого использования, на котором из устройства воспроизведения звука выдается заранее заданный предупреждающий звуковой сигнал в случае, когда число циклов работы, подсчитанное на этапе подсчета циклов работы, превышает заранее заданное число, соответствующее периоду допустимого использования устройства для наращивания мышц.

Если использовать такой способ, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения давления) превышает заранее заданное число, из устройства воспроизведения звука может быть выдан заранее заданный предупреждающий звуковой сигнал, который информирует пользователя о том, что закончился период допустимого использования устройства для наращивания мышц. Следовательно, пользователь может узнать, что период допустимого использования устройства для наращивания мышц закончился и что пришло время приобретения нового устройства для наращивания мышц.

Кроме того, способ управления может содержать этап остановки функционирования, на котором останавливается функционирование устройства измерения силы давления в случае, когда число циклов работы, подсчитанное на этапе подсчета циклов работы, превышает заранее заданное число, соответствующее периоду допустимого использования устройства для наращивания мышц.

Если использовать такой способ, то в случае, когда число циклов работы устройства для наращивания мышц (число циклов работы устройства измерения силы давления) превышает заранее заданное число, функционирование устройства измерения силы давления может быть остановлено из предположения, что закончился период допустимого использования устройства для наращивания мышц. Следовательно, можно предотвратить ошибочное применение пользователем устройства для наращивания мышц, период допустимого использования которого закончился.

Преимущественный эффект изобретения

В соответствии с настоящим изобретением, становится возможным предоставление устройства для наращивания мышц, которое позволяет точно измерять силу давления, приложенного к мышце ремнем, и без необходимости использования полости, в которую нагнетается давление, или трубки.

Краткое описание фигур чертежей

Фиг. 1 - изображение, показывающее внутреннюю поверхность (поверхность, непосредственно примыкающую к телу человека) устройства для наращивания мышц, в соответствии с примером осуществления настоящего изобретения.

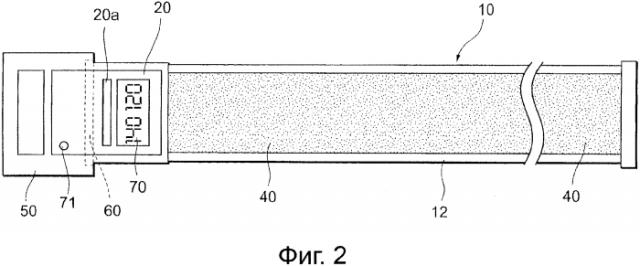

Фиг. 2 - изображение, показывающее внешнюю поверхность устройства для наращивания мышц, представленного на Фиг. 1.

Фиг. 3 - вид сбоку устройства для наращивания мышц, представленного на Фиг. 1.

Фиг. 4 - структурная схема, показывающая функциональную структуру устройства обработки информации в устройстве для наращивания мышц, представленном на Фиг. 1.

Фиг. 5 - блок-схема, описывающая способ использования устройства для наращивания мышц, представленного на Фиг. 1.

Фиг. 6 - изображение, показывающее внутреннюю поверхность (поверхность, обращенную к мышце) устройства для наращивания мышц, в соответствии с другим примером осуществления настоящего изобретения.

Фиг. 7 - изображение, показывающее внешнюю поверхность (поверхность, выходящую наружу) устройства для наращивания мышц, представленного на Фиг. 6.

Фиг. 8 - вид сбоку устройства для наращивания мышц, представленного на Фиг. 6.

Описание примеров осуществления

Далее описывается один пример осуществления изобретения со ссылками на фигуры чертежей.

Сначала со ссылками на Фиг. 1 - Фиг. 4 описывается структура устройства для наращивания мышц 1, в соответствии с примером осуществления настоящего изобретения.

Устройство для наращивания мышц 1, в соответствии с этим примером осуществления, используется для "тренировки мышечной силы давлением", которое наращивает мышцу приложением заранее заданной силы давления по меньшей мере к одной из четырех конечностей пользователя для ограничения тока крови мышцы (или мышц) данной конечности. Устройство для наращивания мышц 1 содержит: ремень 10 и устройство обработки информации 20, выполненное в форме тонкой оболочки и присоединенное к одному концу 10а ремня 10, как показано на Фиг. 1 - Фиг. 3.

Ремень 10 представляет собой элемент в форме ленты, которая наматывается вокруг по меньшей мере одной из четырех конечностей пользователя и прикладывает силу давления к мышце. Ремень 10 выполнен, например, из эластичного материала. Длина и ширина ремня 10 могут быть надлежащим образом выбраны в соответствии с физической конституцией пользователя и частью, вокруг которой наматывается ремень 10.

Как показывается на Фиг. 1, в продольном направлении ремня 10, приблизительно в центральной области его внутренней поверхности (поверхность, непосредственно примыкающая к телу человека) 11, прикреплены несколько чувствительных к давлению элементов 30, которые расположены через заранее заданные интервалы. Каждый чувствительный к давлению элемент 30 выдает электрический сигнал, соответствующий силе давления, приложенной к мышце, и представляет собой в настоящем изобретении устройство измерения силы давления (датчик давления). Электрический сигнал, выдаваемый от каждого чувствительного к давлению элемента 30, пересылается на устройство обработки информации 20 через электрический провод (не показан) и используется для вычисления силы давления.

По внешней поверхности (поверхности, обращенной наружу) 12 ремня 10 проходит, как показано на Фиг. 2, застежка "липучка" 40. Эта застежка "липучка" 40 обеспечивает сохранение петлевой формы ремня 10 в состоянии, когда к мышце приложена сила давления, и действует в настоящем изобретении в качестве элемента сохранения формы. Положение, в котором находится застежка "липучка", может быть надлежащим образом задано в соответствии, например, с длиной ремня 10.

К одному концу 10а ремня 10 прикреплена пряжка 50 через устройство обработки информации 20. Пряжка 50 используется для перегибания ремня 10 в обратную сторону пропусканием другого конца 10b ремня 10 через пряжку 50 при наматывании ремня 10, и действует в настоящем изобретении в качестве перегибающего элемента. На соединительной части между устройством обработки информации 20 и пряжкой 50 находится датчик силы натяжения 60. Датчик силы натяжения 60 измеряет силу механического натяжения, действующую на ремень 10 при наматывании ремня 10 на конечность пользователя, и используется в настоящем изобретении в качестве устройства измерения силы натяжения. Информация о силе натяжения, измеренной датчиком силы натяжения 60, используется для управления включением и выключением устройства обработки информации 20.

Устройство обработки информации 20 является небольшой вычислительной системой, содержащей центральный процессор для выполнения различных операций и запоминающее устройство, в котором записаны программы управления, и выполняет расчет величины силы давления и различные операции управления. Устройство обработки информации 20 содержит: цифровой дисплей 70, устройство воспроизведения звука 80 для выдачи разнообразных звуковых сигналов и блок установки памяти 91 для установки карты памяти 90, как показано на Фиг. 2 и Фиг. 3. Кроме того, на внешней поверхности (поверхность, обращенная наружу) устройства обработки информации 20 имеется солнечная батарея 20а. Устройство обработки информации 20 питается энергией, генерируемой солнечной батареей 20а при падении на нее света.

Цифровой дисплей 70 находится на внешней поверхности устройства обработки информации 20 и воспроизводит различную информацию, такую, например, как измеренная сила давления. На внешней поверхности устройства обработки информации 20 находится предупреждающий дисплей 71 для воспроизведения заранее заданной предупреждающей информации. Цифровой дисплей 70 и предупреждающий дисплей 71 расположены вблизи от пряжки 50, что предоставляет пользователю возможность, используя устройство для наращивания мышц 1, легко видеть воспроизводимые данные.

На боковой поверхности устройства обработки информации 20 расположены, как показано на Фиг. 3, устройство воспроизведения звука 80 и блок установки памяти 91. В настоящем изобретении носителю записи информации соответствует карта памяти 90, которая может быть удалена из устройства обработки информации 20. В этом примере осуществления сила давления (надлежащая сила давления), соответствующая данному пользователю, вводится в карту памяти 90 заблаговременно тренером - специалистом по тренировке мышечной силы давлением.

Далее описывается функциональная структура устройства обработки информации 20. Как показывается на Фиг. 4, устройство обработки информации 20 содержит блок управления циклами работы 21, блок подсчета циклов работы 22, блок вычисления 23, блок управления памятью 24, блок управления дисплеем 25, блок управления звуковыми сигналами 26 и блок остановки функционирования 27.

Блок управления циклами работы 21 в устройстве обработки информации 20 осуществляет мониторинг силы натяжения, измеренной датчиком силы натяжения 60, и, когда сила натяжения превышает заранее заданную пороговую величину (например, 15 мм ртутного столба), автоматически запускает работу устройства обработки информации 20. Блок управления циклами работы 21 также срабатывает, когда сила натяжения, измеренная датчиком силы натяжения 60, падает ниже или равно заранее заданной пороговой величине в течение цикла работы устройства обработки информации 20, и автоматически останавливает работу устройства обработки информации 20.

Функцией блока подсчета циклов работы 22 в устройстве обработки информации 20 является подсчет числа того, сколько раз устройство обработки информации 20 автоматически запускается в действие блоком управления циклами работы 21. Блок подсчета циклов работы 22 в этом примере осуществления имеет функцию коррекции подсчитанного числа, состоящую в том, что блок не подсчитывает цикл работы в случае, когда интервал от момента времени автоматического запуска работы устройства обработки информации 20 до момента времени, когда устройство обработки информации 20 автоматически прекращает работать, будет ниже заранее заданного интервала времени. Таким образом, не подсчитываются операции затягивания во время наматывания ремня.

Блок вычисления 23 в устройстве обработки информации 20 вычисляет силу давления, приложенную к мышце, базируясь на электрических сигналах, выдаваемых от каждого чувствительного к давлению элемента 30, и вместе с чувствительными к давлению элементами 30 образует в настоящем изобретении устройство измерения давления (датчик силы давления). Блок вычисления 23 в этом примере осуществления вычисляет несколько значений силы давления, базируясь на электрических сигналах, выдаваемых несколькими чувствительными к давлению элементами 30, а затем вычисляет среднее значение этих нескольких значений силы давления.

Функцией блока управления памятью 24 в устройстве обработки информации 20 является запись (запоминание) силы давления, вычисленной блоком вычисления 23, в карту памяти 90, установленную в блоке установки памяти 91. Блок управления памятью 24 в этом примере осуществления записывает максимальное значение силы давления, вычисленного блоком вычисления 23 во время работы устройства обработки информации 20, в карту памяти 90. Более того, в случае, когда состоян
