Конфигурация шарнира для электронного устройства

Конфигурация шарнира для электронного устройства

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Варианты осуществления, описанные здесь, в общем, относятся к конфигурациям шарнира для электронного устройства.

Краткое описание чертежей

Варианты осуществления иллюстрируются в качестве примера, а не для ограничения на фигурах и на приложенных чертежах, на которых одинаковыми номерами ссылочных позиций обозначены аналогичные элементы и на которых:

на фиг. 1A показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства в открытой конфигурации с прикрепленной клавиатурой, в соответствии с одним вариантом осуществления настоящего раскрытия;

на фиг. 1B показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства с прикрепленной клавиатурой, в закрытой конфигурации, в соответствии с одним вариантом осуществления настоящего раскрытия;

на фиг. 1C показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства в закрытой конфигурации с прикрепленной крышкой вспомогательного устройства, в соответствии с одним вариантом осуществления настоящего раскрытия;

на фиг. 2 показана упрощенная схема, иллюстрирующая ортогональный вид электронных устройств, показанных разделенными на два сегмента;

на фиг. 3 показана упрощенная схема, иллюстрирующая ортогональный вид электронного устройства, когда два сегмента соединены вместе;

на фиг. 4 показан упрощенный ортогональный вид элемента диска электронного устройства;

на фиг. 5 показана упрощенная схема, иллюстрирующая ортогональный вид вспомогательного устройства электронного устройства, в соответствии с одним примерным вариантом осуществления;

на фиг. 6 показана упрощенная схема, иллюстрирующая ортогональный вид спереди элемента стыковочного узла для вспомогательного устройства, в соответствии с одним вариантом осуществления настоящего раскрытия;

на фиг. 7 схематично показана упрощенная схема, иллюстрирующая вид сзади свойства соединения стыковочного узла вспомогательного устройства, в соответствии с одним вариантом осуществления настоящего раскрытия;

на фиг. 8 упрощенно показана схема, иллюстрирующая ортогональный вид варианта осуществления, который включает в себя интегрирование свойства соединения со стыковочным узлом вспомогательного устройства с сегментами магнитной полосы, которые притягивают элементы диска электронного устройства;

на фиг. 9 показана упрощенная схема, иллюстрирующая ортогональный вид, представляющий вариант осуществления вспомогательного устройства без свойства соединения стыковочного узла вспомогательного устройства;

на фиг. 10 показана упрощенная схема, иллюстрирующая узел шарнира, взаимосвязанный с электронным устройством;

на фиг. 11-14 показаны упрощенные схемы, иллюстрирующие некоторые компоненты узла шарнира, взаимосвязанные с электронным устройством;

на фиг. 15 показана упрощенная схема, иллюстрирующая одну возможную конструктивную компоновку, ассоциированную с настоящим раскрытием;

на фиг. 16 показана упрощенная схема, иллюстрирующая одну возможную конфигурацию полоски защелкивания, в соответствии с настоящим раскрытием;

на фиг. 17 показана упрощенная схема, иллюстрирующая компонент магнита, взаимосвязанный с электронным устройством;

на фиг. 18 показана упрощенная схема, иллюстрирующая вид в поперечном сечении магнита, соединенного с полоской в виде железного кольца, соединенной с электронным устройством;

на фиг. 19 показана упрощенная схема, иллюстрирующая вид в поперечном сечении зацепленных зубьев, взаимосвязанных с магнитом электронного устройства;

на фиг. 20 показана упрощенная схема, иллюстрирующая вид в поперечном сечении узла, ассоциированного с электронным устройством;

на фиг. 21 показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства в соответствии с данным раскрытием;

на фиг. 22 показана упрощенная схема, иллюстрирующая сформованные во вспомогательном устройстве полоски элемента стыковочного узла и магниты в виде полосок, взаимосвязанные со вспомогательным устройством;

на фиг. 23 показана упрощенная схема, иллюстрирующая магнит защелки, взаимосвязанный с электронным устройством;

на фиг. 24 показана упрощенная схема, иллюстрирующая вариант осуществления стыковочной станции, взаимосвязанной с электронным устройством;

на фиг. 25 показана упрощенная схема, иллюстрирующая вариант осуществления громкоговорителя, взаимосвязанного с электронным устройством; и

на фиг. 26 показана упрощенная блок-схема, иллюстрирующая возможную электронную конфигурацию, взаимосвязанную с электронным устройством.

Чертежи не обязательно представлены в масштабе, поскольку их размеры могут существенно изменяться, без выхода за пределы объема настоящего раскрытия.

Подробное описание изобретения

В следующем дальше подробном описании изобретения представлены примерные варианты осуществления устройств, способов и систем, относящихся к конфигурациям шарнира электронного устройства. Свойства, такие как структура (структуры), функция (функции), и/или характеристика (характеристики) для удобства описаны, например, со ссылкой на один вариант осуществления; различные варианты осуществления могут быть воплощены с любым соответствующим одним или больше из описанных свойств.

Традиционно, планшетные устройства и связанные с ними вспомогательные устройства существуют в минимальной интеграции. При этом впоследствии часто возникает необходимость в приобретении вспомогательного устройства, например, типа клавиатуры, что требует использовать комбинацию упругих элементов и/или магнитов для соединения двух отдельных вспомогательным устройств, не интегрированных по питанию между собой (например, отсутствует интеграция по питанию между планшетом и вспомогательными устройствами типа клавиатуры). Стыковка планшета со вспомогательным устройством может привести к ограниченным возможностям движения для наклона планшета в ориентации использования портативного компьютера, или только может обеспечивать фиксированные угловые ориентации. Кроме того, взаимодействие клавиатуры - устройства может обеспечить только одну ориентацию клавиатуры с устройством, когда они соединены (то есть, экран устройства обращен только к клавиатуре). Такая конфигурация ограничивает гибкость пользователя, ухудшая общее впечатление пользователя в отношении устройства во время использования в ориентации переносного компьютера.

Конкретные варианты осуществления, описанные здесь, обеспечивают для электронного устройства, такого как компьютер - ноутбук, переносной компьютер, сотовый телефон, или другое мобильное устройство, которое включает в себя печатную плату, соединенную с множеством электронных вспомогательным устройств (которое включает в себя любой тип вспомогательных устройств, элементов, схем и т.д.). Электронное устройство также может включать в себя участок основания и верхний участок, соединенный с участком основания в шарнире, выполненный таким образом, что участок основания и верхний участок могут поворачиваться между открытой конфигурацией электронного устройства и закрытой конфигурацией электронного устройства (и занимать положения удержания в отношении друг друга в точках между открытым и закрытым положениями). Определенные варианты осуществления, представленные здесь, могут предложить эффективный шарнир и способность стыковке, которая обеспечивает гибкость ориентации и соединения, для обеспечения более расширенной интеграции между электронным устройством (например, планшетом) и вспомогательным устройством (например, клавиатурой, аудиосистемой, системой воспроизведения кинофильмов, стыковочной станцией, крышкой вспомогательного устройства и т.д.).

Электронное устройство также может включать в себя узел шарнира для избирательного закрепления (например, на основе требуемой конфигурации) верхнего участка электронного устройства на вспомогательном устройстве. Узел шарнира должен обеспечивать возможность поворота верхнего участка относительно вспомогательного устройства. Узел шарнира включает в себя один или больше дисков, которые принимают один или больше сегментов вспомогательного устройства, по мере того, как узел шарнира соединяется для закрепления верхнего участка электронного устройства на вспомогательном устройстве. В более конкретных вариантах осуществления узел шарнира включает в себя зубчатое колесо в виде диска, которое принимает один или множество сегментов вспомогательного устройства для закрепления верхнего участка на вспомогательном устройстве. Кроме того, вспомогательное устройство может включать в себя один или больше сегментов в виде ребер для обеспечения функции выравнивания, по мере того, как узел шарнира устройства соединяется с вспомогательным устройством (обеспечивает повышенную прочность и жесткость в этой области вспомогательного устройства). В варианте осуществления, который включает в себя магниты в этой конкретной области вспомогательного устройства, такие сегменты ребер могут обеспечивать дополнительную функцию фокусирования силы магнитного поля на магнитах. Кроме того, вспомогательное устройство может включать в себя один зуб (или множество элементов - зубьев) для обеспечения сопротивления движению поворота между узлом шарнира и вспомогательным устройством, обеспечивая возможность для них удержания относительных положений без взаимодействия пользователя. Кроме того, вспомогательное устройство может включать в себя одну или больше магнитных полосок, которые притягивают одно или больше колец, расположенных на верхнем участке.

В варианте осуществления элементы стыковки для вспомогательного устройства не включают в себя магниты. Вместо этого, устройство может удерживаться вспомогательным устройством в точке шарнирного соединения с помощью элементов соединения вспомогательного электронного устройства с использованием удержания с помощью механического захвата над линией центров (или другого типа).

В еще одних, других вариантах осуществления предусмотрено электронное устройство, которое включает в себя узел шарнира для избирательного закрепления верхнего участка электронного устройства на вспомогательном устройстве. Узел шарнира обеспечивает возможность поворота верхнего участка относительно вспомогательного устройства, и узел шарнира включает в себя, по меньшей мере, конфигурацию защелки, состоящей из трех деталей (или из четырех деталей, пяти деталей и т.д.), которые обеспечивают силу удержания между верхним участком и вспомогательным устройством. Сигналы электрического питание могут быть поданы отдельно через каждую из трех деталей конфигурации защелки из трех деталей. В качестве альтернативы, сигналы питания могут быть переданы через среднюю деталь конфигурации защелки из трех деталей, и две внешние детали в конфигурации защелки из трех деталей могут представлять собой изоляторы. Вспомогательное устройство может представлять собой клавиатуру, которая включает в себя боковую защелку клавиатуры с одной деталью, и множество пазов, которые могут быть предусмотрены для обеспечения независимого движения внешних полос защелки клавиатуры.

Конфигурация шарнира для электронного устройства

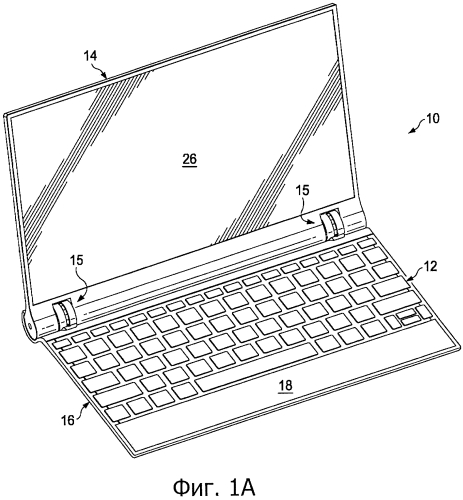

На фиг. 1A показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства 10 в открытой конфигурации, в соответствии с одним вариантом осуществления настоящего раскрытия. Электронное устройство 10 может включать в себя участок 16 основания, содержащий клавиатуру 12, сенсорную панель 18 и верхний участок 14, содержащий дисплей 26, и один или больше дисков 15. Дисплей 26 может быть расположен в пределах/на и/или может поддерживаться верхним участком 14. В одном или больше вариантах осуществления, дисплей 26 представляет собой экран, который может представлять собой экран дисплея типа жидкокристаллического дисплея (LCD), экран дисплея на светодиодах (LED), экран дисплея на органических светодиодах (OLED), экран плазменного дисплея или любую другую соответствующую систему экрана дисплея.

В одном или больше вариантах осуществления электронное устройство 10 представляет собой компьютер - ноутбук или переносной компьютер. В других вариантах осуществления электронное устройство 10 может представлять собой любое соответствующее электронное устройство, имеющее дисплей, такое как мобильное устройство, планшетный компьютер и/или планшетное устройство (например, i-Pad), карманный персональный компьютер (PDA), смартфон, аудиосистему, проигрыватель кинофильмов любого типа, стыковочную станцию компьютера и т.д.

В общих чертах, электронное устройство 10 может предлагать соответствующий удобный захват для одного конечного пользователя для манипуляции с участком 16 основания (например, для отделения его от верхнего участка 14). Электронное устройство 10 также может включать в себя один или множество дисков 15, которые обеспечивают возможность встроенного решения для отсоединения вспомогательного устройства с механической, электрической и эстетической точек зрения. Конструктивный элемент полоски вспомогательного устройства может обеспечивать механическое и магнитное направление наведения и силу притяжения для удержания во время стыковки. Кроме того, электронное устройство 10 может использовать свойства механической защелки для простого прикрепления, удержания и отсоединения любого вспомогательного устройства. Питание электронного устройства 10 физически может быть изолировано от его шасси и/или, кроме того, может быть интегрировано в пределах одного или больше его узлов диска. Кроме того, электронное устройство 10 может предлагать стыковку, которая обеспечивает поток питания и/или данных между устройством и вспомогательным устройством (например, клавиатурой), с которым оно состыковано. Кроме того, электронное устройство 10 может предлагать интеграцию для экономии пространства механизма защелки, расположенного внутри объема свойства диска. Кроме того, электронное устройство 10 может предложить улучшенный диапазон движения для дисплея, когда устройство ориентировано в режиме переносного компьютера, как подробно описано ниже.

Электронное устройство 10 также может включать в себя средний участок, который предусмотрен между участком 16 основания и верхним участком 14. Средний участок эстетически может закрывать участок шарниров 15 (или может находиться в непосредственной близости к множеству шарниров 15), присутствующих между участком 16 основания, и верхним участком 14. Шарниры 15 могут определять ось поворота, которая совместно используется между участком 16 основания и верхним участком 14. В одном варианте осуществления участок 16 основания и верхний участок 14 шарнирно соединены через один или больше шарниров 15 (как показано).

В конкретном варианте осуществления, показанном на фиг. 1A, электронное устройство 10 выполнено, как относительно тонкий и гладкий планшет, имеющий сенсорный экран (например, 10-дюймовый экран), и выполнено с возможностью отсоединения и повторного присоединения вспомогательного устройства клавиатуры. Электронное устройство 10 обеспечивает интегрированное устройство, которое может включать в себя блок дисплея (содержащий основную логическую плату, и цилиндрические устанавливаемые аккумуляторные батареи), и блок клавиатуры. Кроме того, его механизм шарнира позволяет соединять блок дисплея с клавиатурой в двух разных ориентациях: дисплей, обращенный внутрь, и дисплей, обращенный наружу. Такой механизм может обеспечивать множество режимов (возможные конфигурации) таких, как режим переносного компьютера, режим планшета, режим кинофильма (а также закрытый режим) для пользователя. Все такие конфигурации описаны ниже со ссылкой на различные фигуры, которые дополнительно иллюстрируют некоторые из возможностей работы, ассоциированные с электронным устройством 10.

Для конкретной конструкции магнитной клавиатуры следует отметить, что клавиатура, которая в настоящее время доступна для планшетов, не оказывает соответствующее впечатление на пользователя. Печать по стеклу является эргономично неудобной и, отдельно, типичная клавиатура Bluetooth является толстой и громоздкой. В отличие от этих неудобных систем, вариант клавиатуры для электронного устройства 10 может обеспечивать впечатление для пользователя, которое дублирует более традиционное впечатление от клавиатуры компьютера. Кроме того, с точки зрения пользователя, перемещение клавиши ощущается, как в обычной компьютерной клавиатуре (например, перемещение может составлять приблизительно 0,5 мм, в отличие от 2,5 мм для традиционной компьютерной клавиатуры, но вызывать те же ощущения). Кроме того, существует достаточное разделение между клавишами, что облегчает для лиц, печатающих вслепую, возможность различать клавиши для улучшенной печати вслепую.

В конкретном варианте осуществления клавиатура выполнена, как сверхтонкая (например, 3,30 мм), сверхлегкая (например, 275 грамм) клавиатура с достаточной жесткостью и прочностью полосы клавиатуры, которую можно использовать, как крышку для планшетного устройства. Клавиатура может быть выполнена, как многослойная конструкция, в которой используется вариация форм конструкций клавиш и магнитов для имитации впечатлений пользователя, который печатает вслепую, для получения ощущения работы с типичной компьютерной клавиатурой. Для учета более тонких областей устройства клавиатуры, клавиши на кромке клавиатуры могут быть повернуты вокруг одной стороны и, кроме того, могут иметь магниты только с одной стороны в конкретном варианте осуществления настоящего раскрытия. Такие клавиши могут быть любого соответствующего типа, такие, как клавиши для операций переключения, например, клавиши со стрелками, которые объединяют четыре кнопки, которые не могут двигаться по диагонали. Магнит может быть расположен в разных местах клавиатуры (например, на расстоянии от центра клавиш).

Во время работы промежуток между клавишами клавиатуры может обеспечить для печатающего вслепую возможность простого различия между клавишами с помощью пальцев. Клавиши на кромках могут быть специально разработаны с более тонкими сторонами и, кроме того, с использованием других конфигураций магнитов. Конфигурация клавиши на кромке позволяет клавише зависать над кромкой опорного основания для учета более тонких сторон устройства клавиатуры. Магниты могут быть соответствующим образом расположены для минимизации эффекта переключения. Конфигурация клавиши-переключения используется в клавишах со стрелками.

Для магнитных клавиш использование магнитов, встроенных в клавиши, притягиваемых к железной верхней пластине, выше сторон клавиш, может обеспечить для пользователя ощущение традиционного перемещения клавиши компьютерной клавиатуры и ее жесткости. Клавиатура также может обеспечить физическое нажатие на клавишу с подтверждением нажатия на клавишу. В некоторых вариантах осуществления к клавишам клавиатуры, с помощью магнитов, приложена сила смещения вверх, при этом под клавишами расположены электропроводные площадки, которые инициируют нажатие на клавишу. В фактической конструкции клавиатуры может использоваться многослойная конструкция, получаемая при совместном с формовании впрыском, где металл интегрирован в пластик. Гибкие печатные платы (FPC) также могут использоваться в некоторых вариантах осуществления настоящего раскрытия. Соединения могут быть сформированы на полосах, и малых размеров батарея может, в случае необходимости, быть вставлена в клавиатуру для обеспечения ограниченной аварийной подачи питания. В одном неограничительном примере размеры клавиатуры планшета составляют приблизительно: 261,40 мм (X) × 170,16 мм (Υ) × 3,30 мм (Ζ, верхняя - нижняя поверхности). Другие варианты осуществления клавиатуры могут включать в себя любые соответствующие размеры, величины и формы: все из которых охвачены настоящим раскрытием.

Следует отметить, что любое количество разъемов (например, разъемы универсальной последовательной шины (USB) (например, в соответствии со спецификацией USB 3.0), разъемы Tbunderbolt™, разъемы WiFi, нестандартная точка соединения, такая как стыковочный разъем и т.д.) и множество антенн могут быть предусмотрены совместно с электронным устройством 10. [Thunderbolt™ и логотип Thunderbolt представляют собой товарные знаки корпорации Intel в США и/или в других странах]. Антенны отражают электрические вспомогательные устройства, которые могут преобразовывать электрические токи в радиоволны. В конкретных примерных вариантах осуществления антенны могут быть взаимосвязаны с активностью WiFi, беспроводными соединениями в более общем смысле, разворачиванием малых сот, Bluetooth, 802.11 и т.д.

В одном примерном варианте осуществления материнская плата электронного устройства 10 представляет собой обычную печатную плату, которая может содержать различные вспомогательным устройства внутренней электронной системы электронного устройства 10. Вспомогательные устройства могут включать в себя центральное процессорное устройство (CPU), запоминающее устройство и т.д. Материнская плата также может подключать один или больше разъемов для размещения других вспомогательных устройств, которые требуются для использования пользователем электронного устройства 10. Более конкретно, материнская плата может обеспечивать электрические соединения, с помощью которых другие вспомогательные устройства системы могут выполнять обмен данными.

Любые процессоры (включая в себя цифровые сигнальные процессоры, микропроцессоры, вспомогательные наборы микросхем и т.д.), элементы памяти и т.д., могут быть соответствующим образом соединены с материнской платой на основе конкретных потребностей конфигурации, требований обработки, конструкций компьютера и т.д. Другие вспомогательные устройства, такие как внешний накопитель, контроллеры для видеодисплея, звука и периферийные устройства могут быть прикреплены к материнской плате, как вставляемые карты, через кабели или могут быть интегрированы в саму материнскую плату.

Следует отметить, что конкретные варианты осуществления настоящего раскрытия могут непосредственно включать в себя систему в пакете центрального процессорного устройства (CPU) на микросхеме (SOC). SOC представляет интегральную схему (IC), которая интегрирует вспомогательные устройства компьютера или другую электронную систему на одной микросхеме. Она может содержать цифровые, аналоговые, смешанного сигнала, и часто радиочастотные функции: все из которых могут быть предусмотрены на подложке из одной микросхемы.

В конкретном варианте осуществления сенсорная панель 18 представляет собой устройство - указатель, которое обеспечивает тактильный датчик, специализированная поверхность которого может переводить движение и положение пальцев пользователя в относительное положение на экране. Сенсорная панель 18 может использоваться вместо мыши (например, когда недостаточно места на столе или на основе предпочтения пользователя). Сенсорная панель 18 может работать с использованием емкостного определения, определения на основе проводимости или любой другой соответствующей технологии определения. В конкретном варианте осуществления соответствующая аккумуляторная батарея может быть предусмотрена рядом с сенсорной панелью 18 для обеспечения питания для ее операций. Кроме того, любая поверхность (или обе поверхности) дисплея 26 могут представлять собой сенсорный дисплей, в котором используется любая из технологий, описанных здесь.

Вкратце, возвращаясь к фиг. 1B, на фиг. 1B показана упрощенная схема, иллюстрирующая вид сбоку электронного устройства 10 в закрытой конфигурации. Во время работы, когда электронное устройство 10 находится в закрытом положении, тонкая пластиковая клавиатура может защищать дисплей. Когда блок дисплея повернут в открытом положении, он работает в традиционной ориентации переносного компьютера (то есть, клавиатура расположена на поверхности, и дисплей удерживается в вертикальном положении). В конкретном варианте осуществления электронное устройство 10 включает в себя полноразмерную клавиатуру с шагом 18,5 мм, которая обеспечивает оптимальное ощущение при печати вслепую. Когда блок дисплея поворачивают сверху вниз, так, что он обращен наружу от элементов клавиш клавиатуры, электронное устройство 10 может работать в конфигурации планшета, при этом клавиатура размещается позади экрана и за пределами взаимодействия с пользователем. Его элемент механизма шарнира в виде цилиндров может использоваться, как идеальный захват для конечного пользователя. В таком режиме клавиатура может быть сложена позади дисплея. В режиме планшета дисплей все еще может быть повернут вверх. В этом режиме клавиатура может работать, как стойка (позади дисплея), и устройство может стать стационарным дисплеем (например, в режиме кинофильма). Когда блок дисплея отсоединяют от клавиатуры, он сам по себе может функционировать, как простой планшет малого веса.

В случае, когда вспомогательное устройство электронного устройства 10 представляет собой клавиатуру, тогда основные вспомогательные устройства клавиатуры могут включать в себя различные элементы. Например, клавиатура может включать в себя корпус клавиатуры, отражающий часть, сформованную, как единая деталь корпуса, в которой могут использоваться вставки и/или другие способы одновременного формования для устранения видимых креплений. Кроме того, корпус клавиатуры может дополнительно включать в себя вставленное при формовании свойство полосы для обеспечения жесткости для внешнего участка геометрической формы в виде лопатки, а также для передачи поворотной нагрузки, которая не позволяет поворачиваться верхнему участку 14 относительно нижнего участка 16. Также предусмотрены один или больше элементов полосы, которые обеспечивают магнитное притяжение элементов в форме железного диска планшета. Электрический ток может быть пропущен из планшета в клавиатуру для перезаряда бортовой аккумуляторной батареи или конденсатора, или для питания любого количества элементов (например, радиоустройства Bluetooth). Кроме того, планшет может соответствующим образом быть закреплен на клавиатуре для предотвращения поворота элемента в виде зубчатого диска относительно клавиатуры, обеспечивая при этом возможность концентрического вращения планшета в части "лопатки" клавиатуры через один или больше элементов защелки на планшете.

На практике, в конкретном неограничительном варианте осуществления, клавиши выполнены с расстоянием перемещения 0,5 мм (для отдельных клавиш). Кроме того, может быть предусмотрена тактильная обратная связь (например, "ощущение силы отклонения" 70 грамм с последующим резким движением), для того, чтобы копировать обычное впечатление от традиционной клавиатуры. В некоторых вариантах осуществления присутствует малое (или отсутствует) мертвое пространство на поверхности клавиши. Возможны разные типы клавиш на клавиатуре. Например, клавиатура может включать в себя клавиши с шарнирным поворотом (например, на левой кромке: тильда, tab, caps lock, shift, left ctrl; right edge: backspace, backslash, enter, shift), качающиеся клавиши, такие как клавиши со стрелками, и, по существу, клавиши с вертикальным перемещением, такие как функциональные кнопки и другие клавиши, которые не находятся вдоль правой или левой кромки и т.д.

Электронное устройство 10 также может включать в себя нежелезное полотно, которое обеспечивает достаточную жесткость для корпуса клавиатуры. Такое полотно может обеспечить направление для клавиш, так, чтобы они двигались вертикально, но, соответственно, может сдерживать движение в направлениях x-y. Кроме того, железная верхняя пластина может увеличивать жесткость клавиатуры, удерживать клавиши, не давая им выпасть, и притягивая магнитные клавиши для их смещения в направлении вверх.

В том, что касается возможности Bluetooth, питание может быть подано в радиоустройство путем пропуска тока через полоски/гнездо. Планшет может включать в себя электрически защищенные (но под "напряжением") зубчатые диски. Плата радиосхемы Bluetooth может иметь выпрямитель постоянного тока (DC) для питания электронных вспомогательным устройств, независимо от ориентации планшета (то есть, в режиме переносного компьютера, в отличие от режима планшета и т.д.).

В некоторых примерных вариантах осуществления конструкция электронного устройства 10 может обеспечить для планшета возможность соединения с клавиатурой, как в режиме переносного компьютера, так и в режиме планшета, в дополнение к фиксированному положению для воспроизведения кинофильмов. Диапазон регулирования угла просмотра является непрерывным (например, продолжающимся от 0 до 125°, или 150°, или больше, или другие диапазоны могут быть предусмотрены). 0° может соответствовать полностью закрытому положению, тогда как 125° или аналогично может быть определено, как полностью открытое. Имеются два модуля вложения, встроенные на стороне планшета устройства, которые притягиваются магнитом к элементам вложения, встроенным в клавиатуру. На фиг. 1C показана упрощенная схема, иллюстрирующая вариант осуществления электронного устройства 10 в закрытой конфигурации с прикрепленной крышкой вспомогательного устройства в соответствии с одним вариантом осуществления настоящего раскрытия.

На фиг. 2 показана упрощенная схема, иллюстрирующая ортогональный вид электронного устройства 10, которое разделено на два сегмента. На фиг. 3 показана упрощенная схема, иллюстрирующая ортогональный вид электронного устройства, когда два сегмента соединены вместе.

Фокусируясь на движении дисковой защелки, в конкретной конструкции электронного устройства 10 интегрирован элемент защелки, который расположен внутри объема элемента диска электронного устройства и, кроме того, сохраняет место, благодаря внедрению элементов диска внутри защелки (то есть, зубчатое колесо). В общем, конструкция и механизм сборки позволяют устанавливать подузел диска планшета в паз крышки планшета, который меньше по ширине, чем подузел диска в его установленной конфигурации. Фактический диск может быть разработан с соединением для подачи электрического питания, которое физически изолирован от шасси. Кроме того, электронное устройство 10 предлагает интеграцию фрикционной защелки со свойством диска - зубчатого колеса в центре (или в другом месте) свойств диска в электронном устройстве (например, для улучшенного диапазона движения, более компактного размера, возможностей удержания положения и лучших характеристик передачи крутящего момента).

Сегменты магнитной полосы вспомогательного устройства (например, клавиатуры) могут притягивать железные кольца дисков планшета. Центральное ребро (подробно описано ниже) обеспечивает усиление магнитной силы, фокусируемой на полоске. Во время вставки верхнего участка 14 в нижний участок 16, элементы центрального зубчатого колеса диска планшета, которое соединено с защелкой, зацепляют зуб в центре в пределах вспомогательным устройства. Центральное ребро в пределах вспомогательного устройства может использоваться для обеспечения соответствующей функции выравнивания и подачи. Корпус может обеспечивать направленное фокусирование для магнитного поля. В конкретном варианте осуществления защелка с двунаправленными свойствами однородного крутящего момента предусмотрена в диске. Это позволяет вставлять верхний участок 14 в нижний участок 16 в любой ориентации и, кроме того, обеспечивает однородное сопротивление движению. Это отличается от типичной стандартной защелки переносного компьютера, которая может обеспечивать меньшее сопротивление в одном направлении или переменное сопротивление на основе угла между экраном и клавиатурой.

На фиг. 4 показан упрощенный ортогональный вид канавки 40 диска электронного устройства 10. В конкретном варианте осуществления канавка 40 диска может находиться в диапазоне 1,0-3,5 миллиметров, хотя в альтернативных вариантах осуществления она может иметь любые другие соответствующие размеры. На фиг. 5 показана упрощенная схема, иллюстрирующая ортогональный вид потенциального вспомогательного устройства электронного устройства 10, в соответствии с одним примером осуществления. Конкретный вариант осуществления включает в себя симметричные сегменты 50a-50b, которые обеспечивают соответствующее соединение для заданного вспомогательного устройства. Например, вспомогательное устройство, такое как клавиатура, при его прикреплении, становится интегрированным, и обеспечивает поток питания между механизмом диска планшета и клавиатурой и, таким образом, подает питание к радиоустройству Bluetooth, встроенному в клавиатуру.

На фиг. 6 показана упрощенная схема, иллюстрирующая ортогональный вид вспомогательного стыковочного узла 60 для вспомогательного устройства электронного устройства 10, в соответствии с одним вариантом осуществления настоящего раскрытия. Стыковочный узел 60 вспомогательного устройства может обеспечивать соответствующее свойство подачи/направления во время действий по соединению. На фиг. 7 показана упрощенная схема, иллюстрирующая нижнюю сторону вспомогательных устройств полосы вспомогательного устройства, ассоциированного с электронным устройством 10. Магнитные вспомогательным устройства 70 на противоположной стороне (и установленные на полосе) могут сопровождаться соответствующей подложкой (например, подложкой из стали) для уменьшения нежелательных магнитных полей рассеяния. Без такой подложки магнитные силы имели бы повышенную вероятность взаимодействия с другими вспомогательным устройствами после передачи информации о кредитной карте, повреждения некоторых свойств накопителя и т.д. Форма полосы/клавиатуры и перехода к планшету позволяет высвобождать планшет, выводя его из зацепления с клавиатурой, используя планшет, как рычаг для преодоления сильной магнитной силы притяжения при соединении. Магнитное притяжение от клавиатуры к планшету может обеспечить электрический контакт и механическое соединение между полосами клавиатуры и планшетом. Узел защелки может быть электрически изолирован от планшета и крышки клавиатуры для обеспечения положительного и отрицательного соединения между планшетом и клавиатурой, выполняемого через эти две защелки. Физический контакт элементов зубчатого колеса элементов диска планшета с зубом передачи крутящего момента на полосе клавиатуры позволяет обеспечить передачу электрического питания и/или сигналов от планшета в клавиатуру. Зубчатый диск соответствующим образом может передавать крутящий момент от клавиатуры в планшет. Кроме того, в определенных вариантах осуществления может использоваться элемент защелки а пластиковом корпусе для электрической изоляции зубчатого диска от шасси.

На фиг. 8 показана упрощенная схема, иллюстрирующая ортогональный вид электронных компонентов клавиатуры и магнитных полос 80 с удаленным окружающим корпусом клавиатуры. На фиг. 9 иллюстрируется корпус 90 клавиатуры с удаленными соответствующими электронными вспомогательными устройствами клавиатуры и магнитными полосами. На фиг. 10 показана упрощенная схема, иллюстрирующая узел 100 шарнира, взаимосвязанный с электронным устройством 10. На фиг. 11-14 показаны упрощенные схемы, иллюстрирующие определенные вспомогательным устройства 110/120/130/140 узла шарнира, взаимосвязанные с электронным устройством 10. Конструкция и механизм узла электронного устройства 10 позволяют собрать диск планшета в пазу, который имеет меньшие размеры, чем у собранного диска. На фиг. 15 показана упрощенная схема, иллюстрирующая потенциальную конструктивную компоновку 150, взаимосвязанную с настоящим раскрытием.

На фиг. 16 показана упрощенная схема, иллюстрирующая одну потенциальную конфигурацию 175 полосы защелки, в соответствии с одним вариантом осуществления настоящего раскрытия. В некоторых примерных вариантах осуществления полоса защелки на клавиатуре может использоваться для удержания электронного устройства (например, вместо/или совместно с и
