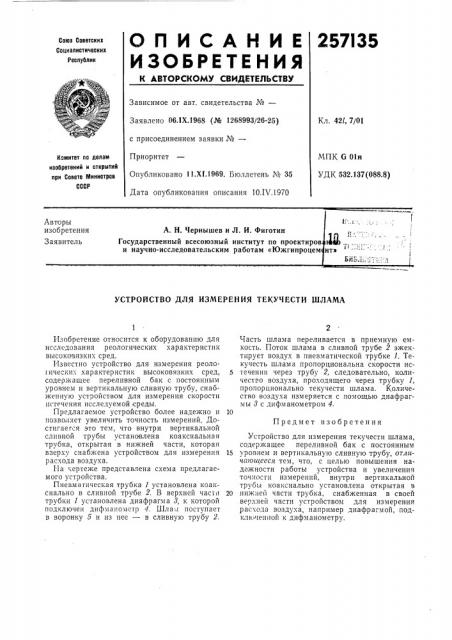

О П И С А H И Е 257I35

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06.IX.1968 (№ 1268993/26-25) с присоединением заявки №вЂ”

Приоритет

Опубликовано 11.Х1.1969. Бюллетень № 35

Дата опубликования описания 10.IV.1970

Кл. 421, 7/01

МПК G 01н

УДК 532.137(088.8) Комитет по делам изобретеиий и открытий при Совете Мииистрсв

СССР

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕКУЧЕСТИ ШЛАМА

Предмет изобретения

Изобретение относится к оборудованию для исследования реологических характеристик высоковязких сред.

Известно устройство для измерения реолоrически.;. характеристик высоковязких сред, содержащее переливной бак с постоянным уровнем и вертикальную сливную трубу, снабженную устройством для измерения скорости истечения исследуемой среды.

Предлагаемое устройство более надежно и позволяет увеличить точность измерений. Достигаегся это тем, что внутри вертикальной сливной трубы установлена коаксиальная трубка, открытая в нижней части, которая вверху снабжена устройством для измерения расхода воздуха.

На .ертеже представлена схема предлагаемого устройства.

Пневматическая трубка 1 установлена коаксиально в сливной трубе 2. В верхней части трубки 1 установлена диафрагма 8, к которой подключен дифманометр /. Шла.it поступает в воронку 5 и из нее — в сливную трубу 2.

Часть шлама переливается в приемную емкость. Поток шлама в сливной трубе 2 эжектирует воздух в пневматической трубке 1. Текучесть шлама пропорциональна скорости истечения через трубу 2, следовательно, количество воздуха, проходящего через трубку 1, пропорционально текучести шлама. Количество воздуха измеряется с помощью диафрагмы 8 с дифманометром 4.

Устройство для измерения текучести шлама, содержащее переливной бак с постоянным

15 уровнем и вертикальную сливную трубу, отлачаюшееся тем, что, с целью повышения надежности работы устройства и увеличения точности измерений, внутри вертикальной трубы коаксиально установлена открытая в

20 нижней части трубка, снабженная в своей верхней части устройством для измерения расхода воздуха, например диафрагмой, подключенной к дифманометру.

257135

Составитель В. И. Вощанкин

Редактор Г. С. Громова Техред А. А. Камышникова Корректор Л. И. Гаврилова

Заказ 731/4 Тираж 480 Подписное

ЦЕ1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )K-35, Раушская паб., д. 4!5

Типография, пр. Сапунова, 2
