Реферат

ОБЛАСТЬ ТЕХНИКИ И УРОВЕНЬ ТЕХНИКИ

Раскрытые варианты реализации настоящего изобретения относятся в целом к антеннам. Более конкретно, раскрытые варианты реализации настоящего изобретения относятся к уменьшению помех или интерференции для антенных систем. Сигналы многолучевой интерференции или помех, обусловленных размещением электронного оборудования на одном и том же объекте (co-site), могут оказывать помеховое влияние на сигналы, ожидаемые в бортовых приемных устройствах на несущем транспортном средстве, или платформе. Возможные средства устранения возникающего на несущем транспортном средстве, или платформе, такого недостатка, как помехи, обусловленные размещением электронного оборудования на одном и том же объекте, или многолучевая интерференция включают в себя: выключение систем, перемещение антенн и систем или полную переделку конструкции. Существующие способы уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции приводят в целом к изменению конструкций несущего транспортного средства, или платформы. Если во время конструкторско-проектировочного этапа слишком поздно пришлось столкнуться с проблемой сигналов многолучевой интерференции или помех, обусловленных размещением электронного оборудования на одном и том же объекте, могут потребоваться существенные переделки конструкции. В частности, переделка конструкции может приводить к слишком большому увеличению массы транспортного средства и к другим существенным ухудшениям в планере самолета или радиосистеме.

Кроме того, эти способы могут привести к ухудшению эксплуатационных качеств и к значительному увеличению массы несущих транспортных средств, или платформ, что может оказывать влияние на граничные значения имеющихся мощностей, и границы мест возможного расположения приемных устройств на несущих транспортных средствах, или платформах. Существующие способы могут включать проведение всестороннего анализа и сложных процедур, однако не каждая проблема в этой области имеет решение, которое может быть подвергнуто эффективному анализу. Например, вследствие высокой сложности современных несущих транспортных средств, или платформ, используемых для сбора информации, наблюдения и разведки в целях противолодочной обороны, не все возможные сценарии могут быть подвергнуты эффективному анализу.

РАКРЫТИЕ ИЗОБРЕТЕНИЯ

Представлены система и способы ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции. На датчике возле приемной антенны принимают сигнал отражения по меньшей мере от одной поверхности летательного аппарата и настраивают конформную отражательную фазированную антенную решетку, соединенную прямо или косвенно с поверхностью летательного аппарата, для управления прохождением сигнала отражения. Прохождением сигнала отражения управляют с использованием конформной отражательной фазированной антенной решетки так, чтобы уменьшать амплитуду сигнала отражения на приемной антенне на основе сигнала отражения, принятого на датчике.

Таким образом, варианты реализации настоящего изобретения обеспечивают создание конформной активной отражательной решетчатой системы и способ ослабления помеховых сигналов, обусловленных размещением электронного оборудования на одном и том же объекте, или многолучевой интерференции, влияющих на сигналы, ожидаемые в бортовых приемных устройствах на несущем транспортном средстве, таком как летательный аппарат. Предлагаемая конформная активная отражательная система, выполненная по типу решетки, легче существующих средств поглощения радиочастотного излучения и не требует изменения положения антенн.

В одном варианте реализации настоящего изобретения предложен способ ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции, согласно которому осуществляют прием сигнала отражения по меньшей мере от одной поверхности летательного аппарата на датчике возле приемной антенны. Кроме того, согласно этому способу настраивают конформную отражательную фазированную антенную решетку, соединенную прямо или косвенно по меньшей мере с одной поверхностью летательного аппарата, для управления прохождением сигнала отражения. Кроме того, согласно этому способу управляют прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы уменьшать амплитуду сигнала отражения на приемной антенне на основе сигнала отражения, принятого на датчике.

Еще в одном варианте реализации настоящего изобретения предложена система для ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции, содержащая приемную антенну, датчик, конформную отражательную фазированную антенную решетку и управляющее устройство. Датчик находится возле приемной антенны и настроен для осуществления приема сигнала отражения по меньшей мере от одной поверхности летательного аппарата. Конформная отражательная фазированная антенная решетка соединена прямо или косвенно с указанной по меньшей мере одной поверхностью летательного аппарата, настроенной для управления прохождением сигнала отражения. Управляющее устройство настроено для управления прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы уменьшать амплитуду сигнала отражения на приемной антенне на основе сигнала отражения, принятого на датчике.

Еще в одном варианте реализации изобретения предложен способ настройки, или конфигурирования, системы для ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции, согласно которому настраивают датчик возле приемной антенны и соединяют прямо или косвенно конформную отражательную фазированную антенную решетку по меньшей мере с одной поверхностью летательного аппарата. Кроме того, согласно этому способу настраивают конформную отражательную фазированную антенную решетку для управления прохождением сигнала отражения по меньшей мере от одной поверхности летательного аппарата и настраивают датчик для осуществления приема сигнала отражения. Кроме того, согласно этому способу настраивают управляющее устройство для управления прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы уменьшать амплитуду сигнала отражения на приемной антенне на основе сигнала отражения, принятого на датчике.

Еще в одном варианте реализации изобретения предложен не изменяемый со временем машиночитаемый носитель информации, содержащий машиноисполнимые команды для осуществления ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции. Машиноисполнимые команды обеспечивают прием сигнала отражения по меньшей мере от одной поверхности летательного аппарата на датчике возле приемной антенны и настройку конформной отражательной фазированной антенной решетки, соединенную прямо или косвенно по меньшей мере с одной поверхностью летательного аппарата, для управления прохождением сигнала отражения. Машиноисполнимые команды, кроме того, обеспечивают управление прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы уменьшать амплитуду сигнала отражения на приемной антенне.

Еще в одном варианте реализации изобретения предложен способ пространственно-временной адаптивной обработки для активного формирования нуля и его направления излучения на бортовое приемное устройство, чтобы уменьшать сигнал многолучевой интерференции от внебортового источника, согласно которому вычисляют углы нулей номинального поля рассеивания сигнала отражения. Кроме того, согласно этому способу определяют ближайший нуль к углу приемной антенны и управляют прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы направлять этот ближайший нуль на приемную антенну на основе указанного угла приемного устройства.

Еще в одном варианте реализации изобретения предложен не изменяемый со временем машиночитаемый носитель информации, содержащий машиноисполнимые команды для осуществления пространственно-временной адаптивной обработки для активного формирования нуля излучения и его направления на бортовое приемное устройство, чтобы уменьшать сигнал многолучевой интерференции от внебортового источника. Машиноисполнимые команды обеспечивают вычисление углов нулей номинального поля рассеивания сигнала отражения и определение ближайшего нуля к углу приемной антенны. Машиноисполнимые команды, кроме того, обеспечивают управление прохождением сигнала отражения с использованием конформной отражательной фазированной антенной решетки, чтобы направлять этот ближайший нуль на приемную антенну на основе указанного угла приемной антенны.

Представленный раздел описания "Раскрытие изобретения" использован для вводного раскрытия в упрощенной форме с некоторыми выбранными принципами, далее описанными подробно в разделе описания "Осуществление изобретения". Данный раздел не претендует на выявление ключевых особенностей или существенных признаков заявленного объекта и не предназначен для использования в качестве средства определения объема правовой охраны заявленного объекта изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Более полное понимание раскрытых вариантов реализации изобретения может быть обеспечено путем ссылки на раздел описания "Осуществление изобретения" и формулу изобретения при рассмотрении в сочетании со следующими фигурами чертежей, на которых одинаковые ссылочные обозначения относятся к схожим элементам на всех чертежах. Фигуры чертежей представлены для облегчения понимания описания и не предназначены для ограничения объема предлагаемого изобретения или его применимости. Чертежи не обязательно выполнены в масштабе.

На фиг.1 проиллюстрирован пример среды возникновения многолучевой интерференции.

На фиг.2 проиллюстрирован пример среды возникновения помех, обусловленных размещением электронного оборудования на одном и том же объекте.

На фиг.3 проиллюстрирован пример помехового сигнала, отраженного от выполненной без покрытия отражающей поверхности и принимаемого на приемной антенне.

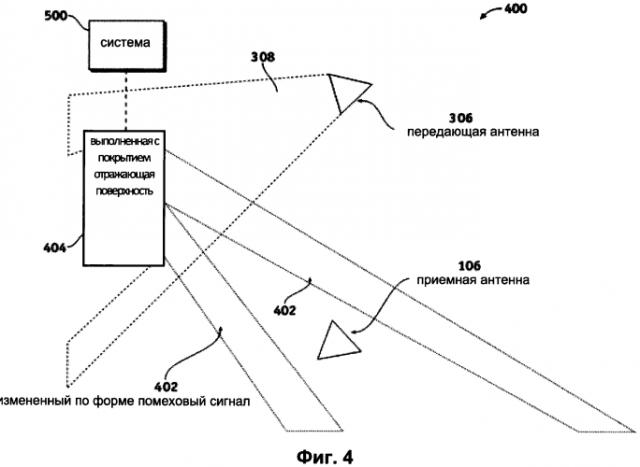

На фиг.4 проиллюстрирован пример помехового сигнала, отраженного от отражающей поверхности, покрытой отражающей структурой наподобие решетки, при этом помеховый сигнал изменен по форме и не принимается на приемной антенне согласно варианту реализации настоящего изобретения.

На фиг.5 проиллюстрирован пример конформной активной отражательной решетчатой системы для уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции согласно варианту реализации настоящего изобретения.

На фиг.6 проиллюстрирован пример отражающей поверхности, выполненной покрытой отражающей структурой наподобие решетки, при этом показанный антенный элемент, полученный по технологии непосредственной записи, используется для формирования конформной отражательной фазированной антенной решетки согласно варианту реализации настоящего изобретения.

На фиг.7 проиллюстрирован пример графика, показывающего оптимальный сдвиг нуля согласно варианту реализации настоящего изобретения.

На фиг.8 проиллюстрирован пример блок-схемы, раскрывающей способ ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции согласно варианту реализации настоящего изобретения.

На фиг.9 проиллюстрирован пример блок-схемы, раскрывающей способ настройки, или конфигурирования, системы для ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции согласно варианту реализации настоящего изобретения.

На фиг.10 проиллюстрирован пример блок-схемы, раскрывающей способ пространственно-временной адаптивной обработки (STAP) для активного формирования нулей излучения и их направления на конкретные бортовые приемные устройства, чтобы устранять или уменьшать многоканальное излучение от внебортовых источников согласно варианту реализации настоящего изобретения.

На фиг.11 проиллюстрирован пример блок-схемы, раскрывающей способ настройки системы для ослабления помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции согласно варианту реализации настоящего изобретения.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Последующий раздел описания "Осуществление изобретения" является по существу примерным и не предназначен для ограничения предлагаемого изобретения или применения и использований раскрытых вариантов реализации изобретения. Описания конкретных устройств, способов и вариантов реализации предоставлены только в качестве примера.

Изменения в примерах, описанных в настоящем документе, будут очевидны для специалистов в данной области техники, и общие принципы, определенные в настоящем документе, могут быть применены для других примеров и вариантов реализации, не отступая от сущности и объема раскрытой информации. Раскрытие настоящего изобретения должно толковаться в объеме, соответствующем формуле изобретения, и не ограничиваться примерами, описанными и показанными в настоящем документе.

Раскрытые варианты реализации изобретения могут быть описаны в настоящем документе с использованием функциональных и/или логических блочных компонентов и различных этапов обработки. Следует отметить, что такие блочные компоненты могут быть реализованы любым количеством компонентов аппаратных средств, программного обеспечения и/или аппаратно-реализованного программного обеспечения, выполненных с возможностью выполнения конкретных функций. Для целей краткости в настоящем документе не обязательно могут быть подробно описаны известные способы и компоненты, относящиеся к антеннам, изготовлению антенн, параметрам процесса изготовления, электронным схемам и иным функциональным аспектам этих систем (и их отдельных рабочих компонентов). Кроме того, для специалистов в данной области техники очевидно, что раскрытые варианты реализации изобретения могут быть осуществлены в сочетании с различными аппаратными средствами и программными средствами, и что раскрытые в настоящем документе варианты реализации изобретения являются только примерами его реализации.

Раскрытые в настоящем документе варианты реализации изобретения описаны в контексте практического неограничивающего применения, а именно конформной антенны. Однако раскрытые варианты реализации изобретения не ограничены только использованием для такой конформной антенны, а способы, раскрытые в настоящем документе, также могут быть использованы в других областях. Например, помимо прочего, варианты реализации изобретения могут найти применение для фрактальных антенн, отражающих поверхностей, управляемых микроэлектромеханическими системами, или других отражающих элементов, выполненных с возможностью управления.

Как станет очевидно специалисту в данной области техники после ознакомления с настоящим описанием, следующая информация представляет собой примеры и варианты реализации изобретения и не ограничены работой в соответствии с этими примерами. Другие варианты реализации изобретения могут быть использованы и структурные изменения могут быть выполнены в пределах объема раскрытых примеров осуществления настоящего изобретения.

Варианты реализации настоящего изобретения обеспечивают создание способа ослабления помех после того, как все системы и антенны уже по существу размещены (либо в прототипе, либо в ранее выпускаемом несущем транспортном средстве, или платформе). Таким образом, варианты реализации изобретения обеспечивают возможность указанного ослабления в уже готовом изделии, что особенно полезно, если указанная проблема не обнаружена ранее на этапе выполнения проектирования. Также, предлагаемая технология реализации конформной активной отражательной системы, выполненной по типу решетки, согласно вариантам изобретения не приводит к существенному увеличению массы несущего транспортного средства, или платформы, по сравнению с некоторыми средствами поглощения, выполненными на основе железа или черных металлов. Кроме того, варианты реализации изобретения обеспечивают создание способа модифицирования уже существующих и используемых несущих транспортных средств и новых несущих транспортных средств, или платформ, чтобы обеспечить увеличение функциональных возможностей и улучшение эксплуатационных качеств. Предлагаемая конформная активная отражательная система, выполненная по типу решетки, легче существующих средств поглощения радиочастотного излучения и не требует изменения положения антенн.

На фиг.1 проиллюстрирован пример среды 100 возникновения многолучевой интерференции. Прямой сигнал 102, излученный от внебортового передающего источника 104, принимают на приемной антенне 106 на борту летательного аппарата 108. Прямой сигнал 102 может быть отражен выполненной без покрытия отражающей поверхностью 112 летательного аппарата 108, генерирующей запаздывающий вариант прямого сигнала 102, такого как многолучевой сигнал 114. Многолучевой сигнал 114, принимаемый на приемной антенне 106, вызывает многолучевую интерференцию.

На фиг.2 проиллюстрирован пример среды 200 возникновения помех, обусловленных размещением электронного оборудования на одном и том же объекте. Прямой сигнал 202, излученный от бортового передающего источника 204, принимают на приемной антенне 106 на борту летательного аппарата 108. Прямой сигнал 202 может быть отражен от выполненной без покрытия отражающей поверхности 206 летательного аппарата 108, генерирующей помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте. Помеховый сигнал 208, принятый на приемной антенне 106, вызывает помехи, обусловленные размещением электронного оборудования на одном и том же объекте.

На фиг.3 проиллюстрирован пример помехового сигнала 302, отраженного от выполненной без покрытия отражающей поверхности 304, при этом показанный помеховый сигнал 302 принимается на приемной антенне 106. Передающая антенна 306 передает сигнал 308, который отскакивает от выполненной без покрытия отражающей поверхности 304, генерирующей помеховый сигнал 302. Передающая антенна 306 может быть выполнена содержащей бортовой источник, такой как бортовой передающий источник 204, и/или внебортовой источник, такой как внебортовой передающий источник 104.

На фиг.4 проиллюстрирован пример измененного по форме помехового сигнала 402, отраженного от отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, при этом измененный по форме помеховый сигнал 402 (сигнал 402 отражения) не принимается на приемной антенне 106 согласно варианту реализации настоящего изобретения. Передающая антенна 306 передает сигнал 308, который отскакивает от отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, генерирующей сигнал 402 отражения. Передающая антенна 306 может быть выполнена содержащей бортовой источник, такой как бортовой передающий источник 204, и/или внебортовой источник, такой как внебортовой передающий источник 104. Сигнал 402 отражения регулируют посредством системы 500, как подробно объясняется в контексте раскрытия изобретения по фиг.5, так что сигнал 402 отражения не достигает приемной антенны 106, благодаря чему происходит ослабление сигнальных помех, как подробно объясняется ниже.

На фиг.5 проиллюстрирован пример конформной активной отражательной решетчатой системы 500 (системы 500) для уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции согласно варианту реализации настоящего изобретения. Система 500 может быть выполнена содержащей такие элементы, как: приемная антенна 106 (фиг.1), бортовой передающий источник 204 (фиг.2), датчик 504, конформная отражательная фазированная антенная решетка 506 (конформная активная отражательная фазированная антенная решетка 506) и главное антенное управляющее устройство 516. В качестве примера несущего транспортного средства, или платформы в настоящем документе использован летательный аппарат, однако иные несущие транспортные средства, или платформы, такие как, помимо прочего, подводные лодки, автомобили, космические летательные аппараты, беспилотные воздушные транспортные средства и беспилотные наземные транспортные средства, также могут использовать систему 500. Фиг.5 может быть описана в настоящем документе в сочетании с рассмотренными выше фиг.1-4.

Приемная антенна 106 расположена на летательном аппарате 108 и настроена для осуществления приема прямого сигнала 102, излученного от внебортового передающего источника 104. Приемная антенна 106 может также принимать помехи от сигнала 402 отражения, отраженного по меньшей мере от одной отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки (поверхность 404 летательного аппарата). Приемная антенна 106 может быть выполнена содержащей и/или быть соединенной прямо или косвенно, например, помимо прочего, со структурой наподобие решетки для проведения радиоразведки и радиотехнической разведки (SIGINT) или бортовым приемным устройством иного типа на борту летательного аппарата 108, которое может вызывать помехи в бортовом передающем источнике 204 и/или внебортовом передающем источнике 104.

Бортовой передающий источник 204 расположен на борту летательного аппарата 108 и настроен для передачи прямого сигнала 202. Как раскрыто выше, прямой сигнал 202 может быть отражен от выполненной без покрытия отражающей поверхности 206 (фиг.2) летательного аппарата 108, генерирующей помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте (фиг.2), который может вызывать помехи в приемной антенне 106. Помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте, и/или многолучевой сигнал 114 отражаются от отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, и генерируют сигнал 402 отражения. Сигнал 402 отражения регулируют посредством конформной отражательной фазированной антенной решетки 506, так что сигнал 402 отражения не достигает приемной антенны 106, благодаря чему происходит ослабление сигнальных помех.

Датчик 504 расположен возле приемной антенны 106 и настроен для осуществления приема сигнала 402 отражения от отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки. Датчик 504 выполнен с возможностью определения, содержит ли сигнал 402 отражения помеховый сигнал. Датчик 504 настроен для восприятия технических параметров сигнала, таких как, помимо прочего, уровень (RSSI) принимаемого сигнала 402 отражения, измеренный угол поступления 526 (угол приемного устройства 106) сигнала 402 отражения на датчик 504, частота сигнала 402 отражения, и/или других технических параметров сигнала 402 отражения. Датчик 504 отправляет технические параметры сигнала 402 отражения главному антенному управляющему устройству 516 в режиме реального времени или в режиме, близком к режиму реального времени.

Конформная отражательная фазированная антенная решетка 506 соединена прямо или косвенно по меньшей мере с одной отражающей поверхностью 404, выполненной покрытой отражающей структурой наподобие решетки, на летательном аппарате 108 и настроена для управления прохождением сигнала 402 отражения, чтобы уменьшать амплитуду 530 сигнала 402 отражения на приемной антенне 106 на основе сигнала 402 отражения, принятого на датчике 504. Конформная отражательная фазированная антенная решетка 506 может быть выполнена содержащей антенный элемент 508, варакторные диоды 524, схему 514 короткого замыкания или иные схемы, подходящие для конформной отражательной фазированной антенной решетки. Конформная отражательная фазированная антенная решетка 506 нанесена на поверхность в качестве поверхности, выполненной покрытой отражающей структурой наподобие решетки. Конформная отражательная фазированная антенная решетка 506 выполнена наподобие конформной антенной решетки, известной как отражательная решетка (reflect-array), которая задает форму излучения, отражаемого от ее поверхности.

При работе конформная отражательная фазированная антенная решетка 506 управляет прохождением сигнала 402 отражения, так что он не вызывает помех в бортовом приемном устройстве 106. Таким образом производится первоначальная настройка системы 500 и ее приспособление к изменяющимся условиям. Настройка системы 500 осуществляется конкретно для нее и может включать в себя по меньшей мере один этап для каждого из элементов системы 500, описанной выше. Способ настройки системы 500 представлен ниже в контексте раскрытия фиг.11.

Антенный элемент 508 настраивают для управления в режиме реального времени или в режиме, близком к режиму реального времени, сигналом отражения от отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, и уменьшения отражения в направлении приемной антенны 106 на основе технических параметров помехового сигнала, такого как сигнал 402 отражения, измеренный на датчике 504. Антенный элемент 508 служит покрытием для выполненной без покрытия отражающей поверхности 304 для обеспечения создания отражающей поверхности 404, выполненной покрытой отражающей структурой наподобие решетки. Указанное покрытие содержит гибкие подложки и электронные устройства (гибкие подложечные электронные устройства), соответствующие по форме, или конформные, криволинейности выполненной без покрытия отражающей поверхности 304. Обработка гибкой подложки/электронных устройств, формирующая антенный элемент 602 по технологии непосредственной записи (direct-write), как показано на фиг.6, может быть использована для реализации антенного элемента 508 и его нанесения на выполненную непокрытой поверхность на несущем транспортном средстве, таком как летательный аппарат 108. Антенный элемент 508 может содержать, например, помимо прочего, схему, выполненную по технологии непосредственной записи, или другую схему, выполненную с возможностью соответствовать своей формой форме поверхности для формирования конформной отражательной фазированной антенной решетки, такой как конформная отражательная фазированная антенная решетка 506.

Каждый варакторный диод 524 содержит фазосдвигающее устройство 510 и аттенюатор 512 и настроен для обеспечения непрерывного фазового сдвига для управления прохождением сигнала 402 отражения. Фазосдвигающее устройство 510 настроено для изменения фазы каждого антенного элемента 508 в ответ на команду от главного антенного управляющего устройства 516 для обеспечения работы конформной отражательной фазированной антенной решетки 506 с фазированием. Фазосдвигающее устройство 510, кроме того, настроено для изменения фазы каждого антенного элемента 508, чтобы управлять наведением конформной отражательной фазированной антенной решетки 506. Аттенюатор 512 настроен для управления электромагнитным потоком от каждого антенного элемента 508 на схему 514 короткого замыкания.

Схема 514 короткого замыкания настроена для обеспечения заземления диполя антенного элемента 508 на землю, по сигналу 402 отражения.

Главное антенное управляющее устройство 516 настроено для управления прохождением сигнала 402 отражения с использованием конформной отражательной фазированной антенной решетки 508, чтобы уменьшать амплитуду сигнала 402 отражения на приемной антенне 106 на основе сигнала 402 отражения, принятого на датчике 504. Главное антенное управляющее устройство 516 осуществляет прием технических параметров помехового сигнала, измеренного на датчике 504, от датчика 504.

В одном варианте реализации настоящего изобретения главное антенное управляющее устройство 516 настроено для фазового сдвига сигнала 402 отражения на основе измеренного угла поступления 526 сигнала 402 отражения на датчик 504. Таким образом, главное антенное управляющее устройство 516 осуществляет регулировку фазового сдвига фазосдвигающего устройства 510 для регулировки места отражения сигнала 402 от поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, с целью уменьшения помех.

Еще в одном варианте реализации настоящего изобретения главное антенное управляющее устройство 516 использует конформную отражательную фазированную антенную решетку 506 для направления излучения (помехового сигнала 208, обусловленного размещением электронного оборудования на одном и том же объекте) от бортового передающего источника 204 от приемных антенн, таких как приемная антенна 106, для устранения или уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и/или многолучевой интерференции. Главное антенное управляющее устройство 516 настроено для осуществления фазового сдвига сигнала 402 отражения, содержащего помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте, на основе измеренного угла поступления 526 сигнала 402 отражения, содержащего помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте, на датчик 504. Таким образом, главное антенное управляющее устройство 516 осуществляет регулировку фазового сдвига фазосдвигающего устройства 510, чтобы регулировать места отражения сигнала 402 от поверхности 404, выполненной покрытой отражающей структурой наподобие решетки, для направления сигнала 402 отражения, содержащего помеховый сигнал 208, обусловленный размещением электронного оборудования на одном и том же объекте, прочь от приемной антенны 106 и устранения или уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и/или многолучевой интерференции. Еще в одном варианте реализации настоящего изобретения главное антенное управляющее устройство 516 использует конформную отражательную фазированную антенную решетку 506 и пространственно-временную адаптивную обработку (STAP) для активного формирования нулей излучения (нулей) и их направления на конкретные бортовые приемные устройства, чтобы устранять или уменьшать многоканальное излучение от внебортового передающего источника 104, как описано более подробно ниже в связи с раскрытием варианта по фиг.7.

Главное антенное управляющее устройство 516 может быть выполнено содержащим обрабатывающий модуль 518 и запоминающий модуль 522. В одном варианте реализации изобретения эти и другие элементы главного антенного управляющего устройства 516 могут быть соединены друг с другом посредством канала 528 связи.

Обрабатывающий модуль 518 содержит устройство для последовательной логической обработки данных, настроенное для выполнения функций, способов и задач по обработке, связанных с работой конформной активной отражательной системы 500, выполненной по типу решетки. В частности, устройство для последовательной логической обработки данных настроено для поддержки конформной активной отражательной системы 500, выполненной по типу решетки, описанной выше. Обрабатывающий модуль 518 также осуществляет доступ к данным, сохраненным в запоминающем модуле 522, для поддержки функций конформной активной отражательной системы 500, выполненной по типу решетки. Таким образом, обрабатывающий модуль 518 обеспечивает возможность реализации способа уменьшения помех, обусловленных размещением электронного оборудования на одном и том же объекте, и многолучевой интерференции конформной активной отражательной системы 500, выполненной по типу решетки.

Обрабатывающий модуль 518 может быть выполнен или реализован в виде процессора общего назначения, ассоциативного запоминающего устройства, процессора цифровых сигналов, специализированной интегральной схемы, программируемой пользователем вентильной матрицы, любого подходящего программируемого логического устройства, схемы на дискретных компонентах или транзисторной логической схемы, дискретных аппаратных компонентов или какого-либо их сочетания, выполненного или выполненных для реализации раскрытых в настоящем документе функций. Таким образом, обрабатывающий модуль 518 может быть реализован в виде микропроцессора, управляющего устройства, микроконтроллера, конечного автомата или т.п. Обрабатывающий модуль 518 также может быть реализован в виде комбинации вычислительных устройств, например комбинации процессора цифровых сигналов и микропроцессора, множества микропроцессоров, одного или большего количества микропроцессоров в сочетании с ядром цифрового процессора сигналов или любой другой такой конфигурации.

Обрабатывающий модуль 518 может входить в состав, например, помимо прочего, настольного компьютера, ноутбука, ручного портативного вычислительного устройства (например, персонального электронного секретаря (PDA), мобильного телефона, карманного компьютера и т.д.), мэйнфрейма, сервера, клиентского устройства или вычислительного устройства любого другого типа специального или общего назначения, которые могут быть желательными или подходящими для данного приложения или данной среды. В некоторых вариантах реализации настоящего изобретения обрабатывающий модуль 518 может быть выполнен содержащим любое количество обрабатывающих устройств, любое количество запоминающих модулей и любое количество вычислительных модулей. Проиллюстрированный обрабатывающий модуль 518 изображает простой вариант реализации изобретения для простоты описания. Эти и другие элементы обрабатывающего модуля 518 соединены друг с другом для обеспечения возможности связи между различными элементами обрабатывающего модуля 518.

Специалистам в данной области техники будет понятно, что различные иллюстративные блоки, модули, схемы и устройство для последовательной логической обработки данных, раскрытые в связи с предлагаемыми вариантами реализации изобретения, могут быть реализованы в аппаратных средствах, машиносчитываемых программных средствах, программно-аппаратных средствах или их комбинации. Чтобы наглядно проиллюстрировать эту взаимозаменяемость и совместимость аппаратных средств, программно-аппаратных средств и программных средств, различные иллюстративные компоненты, блоки, модули, схемы и этапы описаны в целом на основе своих функциональных возможностей.

Реализация таких функциональных возможностей в виде аппаратных средств, программно-аппаратных средств или программных средств зависит от ограничений по конкретному применению и конкретной конструкции, возникающих в связи со всей системой. Специалисты, ознакомленные с концепцией, раскрытой в настоящем документе, могут реализовать такие функциональные возможности подходящим образом для каждого конкретного применения, однако такие реализации не должны интерпретироваться как выходящие за пределы объема настоящего раскрытия.

Различные иллюстративные блоки, модули, устройство для последовательной логической обработки данных и схемы, раскрытые в связи с обрабатывающим модулем 518, могут быть выполнены или реализованы в виде процессора общего назначения, ассоциативного запоминающего устройства, процессора цифровых сигналов, специализированной интегральной схемы, программируемой пользователем вентильной матрицы, любого подходящего программируемого логического устройства, схемы на дискретных компонентах или транзисторной логической схемы, дискретных аппаратных компонентов или какого-либо их сочетания, выполненного или выполненных для реализации раскрытых в настоящем документе функций.

Запоминающий модуль 522 может быть выполнен в виде области для хранения данных с запоминающим устройс
