Электрический соединительный модуль

Электрический соединительный модуль

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к области модульных электрических соединителей.

Для установления электрических соединений для промышленного применения используются соединительные модули, которые обеспечивают, например, резьбовые соединения или соединение пружинными зажимами. Такие соединительные модули обычно содержат много модульных элементов с линейными соединениями, например с резьбовыми соединениями или соединениями пружинными зажимами для размещения электрических линий, и могут быть установлены защелкиванием на общей монтажной рейке. Примером такого соединительного модуля является аналоговый модуль с модульными элементами, имеющими общую ширину 6,2 мм.

Известные соединительные модули, однако, требуют удаление линий из соответствующего соединения соответствующего модульного элемента для отделения электрического соединения. Это является проблематичным, особенно в тех случаях, когда несколько модульных элементов установлено защелкиванием на монтажной рейке бок о бок или расположено один поверх другого. Если соединения соответствующего модульного элемента расположены одно под другим, то необходимо освободить, с целью удаления линии из нижнего соединения, линию, расположенную над указанным нижним соединением, а это требует дополнительного времени и усилий.

Заявка на патент Германии №102007006830 А1 относится к системе управления или передачи данных, содержащей ряд модулей ввода/вывода, расположенных последовательно один рядом с другим, и модуль управления и/или передачи данных.

Международная патентная заявка №2004/068645 относится к устройству установки модулей. Устройство установки модулей содержит удерживающее устройство для соединения с ним удерживающего узла, с корпусом, содержащим модульные пазы.

Европейский патентный документ №1701369 А1 относится к электромеханическому коммутационному устройству, конструкции коммутационного устройства и электрического соединительного модуля.

Европейский патентный документ №1124286 А1 относится к штырьковой вставке для модульного электронного блока.

Европейский патентный документ №1357650 А1 относится к модульному электронному блоку, который выполнен с возможностью соединения с электрическим соединительным модулем.

Европейский патентный документ №1564848 А1 относится к устройству установки с модульным интерфейсом, содержащим крепежное устройство для крепления дополнительного модуля к модульному интерфейсу.

Патентный документ Германии №19945817 А1 относится к соединительному блоку для электрических распределителей, в особенности для подключения защитных и нейтральных проводников. Соединительный блок выполнен с возможностью вставления сменных модулей.

Поэтому целью настоящего изобретения является создание электрического соединительного модуля, который может быть соединен с уменьшенным количеством времени и усилий.

Эта цель достигается с помощью признаков независимого пункта формулы изобретения. Предпочтительные варианты выполнения представляют собой предмет изобретения зависимых пунктов формулы изобретения, описания и прилагаемых чертежей.

Изобретение основано на обнаружении того факта, что время и усилия, необходимые для подключения соединительного модуля, могут быть уменьшены, когда модульные элементы удерживаются в корпусе модуля с помощью защелкивающегося соединения, которые могут быть расцеплены с помощью расцепляющего устройства. Таким образом, модульные элементы могут быть высвобождены из корпуса модуля по отдельности для расцепления электрического соединения без усложнения высвобождения электрических линий из модульных элементов. Кроме того, это обеспечивает возможность осуществления особенно эффективного подсоединения отдельных модульных элементов, без необходимости заранее расцеплять электрические соединения модульных элементов, расположенных выше или ниже отдельного рассматриваемого модульного элемента.

В соответствии с одним аспектом, настоящее изобретение относится к электрическому соединительному модулю с корпусом, содержащим гнездо с первой электрической соединительной клеммой, модульный элемент со второй электрической соединительной клеммой и с третьей электрической соединительной клеммой, причем модульный элемент выполнен с возможностью вставления в гнездо модуля для электрического соединения первой соединительной клеммы со второй соединительной клеммой и удержания в гнезде модуля с помощью разъемного защелкивающегося соединения, при этом соединительный модуль содержит расцепляющее устройство для расцепления защелкивающегося соединения.

Первая электрическая соединительная клемма и вторая электрическая соединительная клемма выполнены с возможностью соединения друг с другом, например, с помощью штырькового соединения. Таким образом, первая соединительная клемма может содержать соединительные полюса, выполненные в виде соединительных штырей, тогда как вторая соединительная клемма может содержать соединительные полюса, выполненные в виде соединительных «тюльпанчиков». Первая соединительная клемма может, однако, также содержать соединительные полюса, выполненные в виде соединительных «тюльпанчиков», тогда как вторая соединительная клемма может содержать соединительные полюса, выполненные как соединительные штыри. Третья соединительная клемма используется, например, для открытого монтажа электрического соединительного модуля и содержит соединительные полюса, предназначенные для вставления концов электрической линии. Соединительные полюса первой и второй соединительных клемм, однако, могут также содержать соответствующий подпружиненный штырь, который нажимает на металлический контакт. Соединительные полюса третьей соединительной клеммы могут, например, представлять собой зажимные соединительные полюса или винтовые соединительные полюса. Они могут, однако, также быть реализованы в технологии IDC.

В соответствии с одним вариантом выполнения, корпус модуля дополнительно содержит входную/выходную клемму, которая электрически соединена с первой соединительной клеммой.

Входная/выходная клемма, например, используется для электрического соединения электрического соединительного модуля к, например, линейной шине или линейной системе шкафа управления.

В соответствии с одним вариантом выполнения, первая, вторая и третья соединительные клеммы, соответственно, имеют полюс определенной ширины.

Первая, вторая и третья соединительные клеммы могут быть выполнены, например, для напряжения от 5 В до 230 В. Модульный элемент может иметь ширину 6,2 мм, так что электрический соединительный модуль может представлять собой аналоговый минимодуль.

В соответствии с одним вариантом выполнения, гнездо модуля ограничено двумя боковыми стенками. Если несколько гнезд модуля расположены бок-о-бок, они могут быть разделены, соответственно, одной боковой стенкой. Гнездо модуля может быть предназначено для вставления только одного модульного элемента, или для модульного вставления нескольких модульных элементов, которые могут быть расположены один под другим, или один поверх другого. Таким образом, гнездо модуля может иметь ширину, соответствующую ширине одного модульного элемента.

В соответствии с одним вариантом выполнения, первая соединительная клемма и вторая соединительная клемма выполнены с возможностью электрического соединения с помощью электрического разъемного соединения, в частности, разъемного соединения штекер - тюльпанчик.

В соответствии с одним вариантом выполнения, первая соединительная клемма и вторая соединительная клемма, соответственно, содержат соединительные полюса, которые расположены один поверх другого, в частности полюса штырькового соединения или полюса соединения «тюльпанчиком» многополюсного электрического соединения, в частности, многополюсного электрического разъемного соединения. Соединительные полюса предпочтительно расположены вдоль вертикальной оси точно один над другим, в результате чего выгодным образом могут сохраняться небольшие размеры электрического соединительного модуля.

В соответствии с одним вариантом выполнения, третья соединительная клемма электрически соединена со второй соединительной клеммой и предназначена для неподвижного, или с возможностью отсоединения, вставления электрических линий, в частности, для разъемного вставления электрических линий путем посадки с натягом.

Третья соединительная клемма может быть соединена со второй соединительной клеммой электрически неразъемным образом посредством присоединенных к ней соединительных линий, например, пайкой, и может иметь соединительные полюса, в которые вставляются электрические линии, в частности, концы электрических линий, путем посадки с натягом, например, посредством зажимного полюсного соединения или винтового полюсного соединения.

В соответствии с одним вариантом выполнения, третья соединительная клемма содержит электрические соединительные полюса, в частности, зажимные полюсные соединения или винтовые полюсные соединения, которые расположены один под другим, в частности, расположенные исключительно один под другим. Электрические соединительные полюса могут быть расположены, например, вдоль вертикальной оси один под другим, в результате чего преимущественно может быть получен электрический соединительный модуль небольшого размера.

В соответствии с одним вариантом выполнения, для каждого электрического соединительного полюса третьей соединительной клеммы модульный элемент содержит, например, корпуса кубической формы, расположенные один под другим, и соответствующий задний угловой участок корпуса кубической формы, соединенный с передним угловым участком корпуса кубической формы, расположенного под ним. Каждый корпус кубической формы может быть расположен в приемном углублении гнезда модуля.

В соответствии с одним вариантом выполнения, по меньшей мере один защелкивающийся выступ или защелкивающееся гнездо, расположенное в гнезде модуля, и по меньшей мере одно защелкивающееся гнездо или защелкивающийся выступ, расположенный на модульном элементе, предназначены для установления разъемного защелкивающегося соединения.

Защелкивающийся выступ или защелкивающееся гнездо, предусмотренные в гнезде модуля, могут, например, быть расположены на стенке гнезда модуля, в частности на боковой стенке, на верхней стенке или на нижней стенке. Модульный элемент может быть расположен на этом защелкивающемся выступе или на защелкивающемся гнезде, например, сбоку или на верхней стенке или на нижней стенке модульного элемента.

В соответствии с одним вариантом выполнения, расцепляющее устройство содержит вытягивающий элемент для вытягивания модульного элемента из гнезда модуля. С этой целью расцепляющее устройство может быть предусмотрено, например, для передачи вытягивающего усилия к защелкивающемуся соединению или для принудительного открытия защелкивающегося соединения.

В соответствии с одним вариантом выполнения, расцепляющее устройство содержит вытягивающий элемент для вытягивания модульного элемента из гнезда модуля. Вытягивающий элемент может, например, иметь форму и выполнен таким образом, что он выступает за пределы плоскости модульного элемента, ограниченного передним концом и, таким образом, доступного для пользователя.

В соответствии с одним вариантом выполнения, вытягивающий элемент выполнен с возможностью разъемного соединения с модульным элементом, в частности, разъемного соединения посредством дополнительного защелкивающегося соединения или вытягивающего элемента, интегрально соединенного с модульным элементом. Для установления защелкивающегося соединения модульный элемент может содержать блокирующий защелкивающийся элемент, например, защелкивающийся выступ или защелкивающееся гнездо, на торцевой поверхности, верхней стороне или боковой поверхности. Для этого может быть предусмотрен выступ, например, с защелкивающимся элементом. Также может быть предусмотрен вытягивающий элемент, например, на его переднем конце, с защелкивающимся элементом, например, защелкивающимся выступом или защелкивающимся гнездом, который расположен, например, с боков. Когда защелкивающееся соединение установлено, защелкивающиеся элементы вытягивающего элемента и модульного элемента входят в зацепление друг с другом и обеспечивают сопротивление вытягивающему усилию, которое достаточно большое для того, чтобы обеспечить возможность вытягивания модульного элемента из гнезда модуля. Защелкивающееся соединение может быть расцеплено, например, поднимая рычаг посредством вытягивающего элемента. Если вытягивающий элемент интегрально соединен с модульным элементом, вытягивающий элемент может быть прикреплен к модульному элементу, например, с помощью клея, пайки или сварки. Вытягивающий элемент может, однако, быть выполнен за одно целое с модульным элементом.

В соответствии с одним вариантом выполнения, вытягивающий элемент содержит вытягивающее ребро и вытягивающий выступ, причем вытягивающее ребро соединено или выполнено с возможностью соединения с модульным элементом, в частности, на его переднем конце или на его боковой стороне, а вытягивающий выступ соединен с вытягивающим ребром. Вытягивающий выступ преимущественно обеспечивает легкий захват вытягивающего ребра для вытягивания модульного элемента из гнезда модуля.

Вытягивающий элемент может быть использован в качестве поверхности для надписей. Кроме того, вытягивающий элемент может быть выполнен с возможностью крепления к корпусу модуля или к модульному элементу, например, повернут на 90°, когда он не используется. Таким образом, пользователь может захватить его руками в любое время.

В соответствии с одним вариантом выполнения, вытягивающий элемент расположен в поперечном направлении на модульном элементе и образует продолжение боковой стенки гнезда модуля или продолжение боковой стенки модульного элемента. С этой целью вытягивающий элемент может иметь форму плоского язычка, который проходит в поперечном направлении, и который может быть захвачен.

В соответствии с одним вариантом выполнения, вытягивающий элемент взаимодействует плотной посадкой по форме с передним концом боковой стенки гнезда модуля. Соединение плотной посадкой по форме обеспечивает возможность, например, легкой повторной установки соединительного модуля в гнездо модуля и, соответственно, четкого размещения модульного элемента в гнезде модуля.

В соответствии с одним вариантом выполнения, расцепляющее устройство содержит выталкивающий рычаг, который установлен с возможностью поворота, в частности, установлен подпружиненным с возможностью поворота, и который, для расцепления защелкивающегося соединения, выполнен с возможностью плотного прижатия к корпусу модуля или к модульному элементу. Выталкивающий рычаг может быть расположен, например, в поперечном направлении на модульном элементе и плотно прижат к корпусу модуля, например к стенке гнезда модуля, в результате чего к защелкивающемуся соединению прикладывается сила. Выталкивающий рычаг может, однако, быть расположен на корпусе модуля и воздействовать, например, на выступ модульного элемента для расцепления защелкивающегося соединения при выполнении операции.

В соответствии с одним вариантом выполнения, установленный с возможностью поворота выталкивающий рычаг поддерживается с возможностью поворота на корпусе модуля и содержит выталкивающее коромысло с выталкивающим плечом, которое выполнено с возможностью плотного прижатия к модульному элементу. В качестве альтернативы, установленный с возможностью поворота выталкивающий рычаг поддерживается с возможностью поворота на модульном элементе и содержит выталкивающее коромысло с выталкивающим плечом, которое выполнено с возможностью плотного прижатия к корпусу модуля. Выталкивающее коромысло может быть установлено подпружиненным с возможностью поворота, например, на одном конце выталкивающего рычага, так что при отклонении из нерабочего положения выталкивающий рычаг выполнен с возможностью плотного прижатия к модульному элементу или к корпусу модуля, в частности, к стенке гнезда модуля. Выталкивающее плечо может иметь форму замкнутой рамы с прямой прижимной частью, примыкающей сбоку к изогнутой части рамы. Выталкивающее коромысло, однако, может иметь два выталкивающих плеча и может быть установлено с возможностью поворота в их центре. Первое выталкивающее плечо служит для расцепления соединения, а второе выталкивающее плечо служит для управления выталкивающим коромыслом так, чтобы выталкивающее плечо, которое расцепляет защелкивающееся соединение, выполняло, например, поворотное движение.

В соответствии с одним вариантом выполнения, для управления выталкивающим коромыслом на корпусе модуля расположен ползунок. Ползунок может, например, быть расположен в канале корпуса модуля и может быть доступен снаружи для управления выталкивающим коромыслом. С этой целью ползунок может, например, содержать гнездо для штыря, который выполнен с возможностью вставления в канал.

В соответствии с одним вариантом выполнения, установленный с возможностью поворота выталкивающий рычаг расположен в поперечном направлении на модульном элементе и содержит выталкивающее плечо с прижимной частью, которая выполнена с возможностью плотного прижатия к корпусу модуля. В качестве альтернативы, установленный с возможностью поворота выталкивающий рычаг содержит два выталкивающих плеча, каждый из которых расположен в поперечном направлении на модульном элементе, и каждый из которых содержит прижимную часть, причем прижимная часть выполнена с возможностью плотного прижатия к корпусу модуля и соединения между собой посредством рабочего ребра. Соответствующая прижимная часть примыкает к прямой рычажной части, например, под некоторым углом к ней, причем точка опоры для поддержки с возможностью поворота выталкивающего рычага расположена в области между прижимной частью и рычажной частью. Когда рычажная часть приводится в действие, проходящая под углом прижимная часть может, таким образом, принудительно выполнять поворотное движение, чтобы расцепить защелкивающееся соединение.

В соответствии с другим вариантом выполнения, расцепляющее устройство содержит ползунок, поддерживаемый с возможностью перемещения на модульном элементе, который в первом положении выполнен с возможностью защелкивания плотной посадкой по форме, в частности, защелкивания сзади с боковой стенкой гнезда модуля для установления защелкивающегося соединения, и который выполнен с возможностью перемещения во второе положение для расцепления защелкивающегося соединения. Ползунок проходит, например, в поперечном направлении от модульного элемента и может иметь плоскую форму так, чтобы быть выполненным с возможностью перемещения, например, в зазор между модульным элементом и стенкой к гнезду модуля.

В соответствии с одним вариантом выполнения, ползунок содержит выточку, которая выполнена с возможностью защелкивания плотной посадкой по форме с корпусом модуля. С этой целью корпус модуля может, например, иметь дополнительную выточку, взаимодействующую с выточкой ползунка плотной посадкой по форме. Ползунок может, таким образом, быть предназначен для установления защелкивающегося соединения.

В соответствии с одним вариантом выполнения, ползунок содержит гнездо для штыря, в который может быть вставлен штырь для перемещения ползунка. Защелкивающееся соединение, таким образом, можно легко расцепить преимущественным образом. Ползунок может быть подпружинен и возвращаться в защелкивающееся положение при расцеплении защелкивающегося соединения.

В соответствии с одним вариантом выполнения, расцепляющее устройство содержит выполненный с возможностью поворота штырь с червячным элементом, причем червячный элемент воздействует на модульный элемент при повороте штыря для расцепления защелкивающегося соединения. Штырь может, например, иметь головку с пазом, так что поворот может быть осуществлен посредством обычной отвертки.

В соответствии с одним вариантом выполнения, модульный элемент содержит гнездо червячного элемента, предназначенное для взаимодействия с червячным элементом. При повороте штыря червячный элемент может воздействовать на гнездо червячного элемента благодаря тугой посадке, в результате чего модульный элемент может быть вытолкнут из гнезда модуля.

В соответствии с одним вариантом выполнения, червячный элемент выполнен с возможностью выдавливания модульного элемента из гнезда модуля при повороте штыря на заданный угол поворота, в частности, на 180°. В ходе этого процесса может быть расцеплено, например, защелкивающееся соединение.

В соответствии с одним вариантом выполнения, червячный элемент содержит первую область с шагом резьбы, и вторую область с шагом резьбы, причем первая область червячного элемента расположена над второй областью червячного элемента. На модульный элемент, таким образом, с помощью червячного элемента действует сила в двух различных точках вдоль продольной оси штыря, так что модульный элемент может быть вытолкнут из гнезда модуля прямолинейно и без наклона.

В соответствии с одним вариантом выполнения, червячный элемент, по меньшей мере частично, проходит по окружности вокруг продольной оси штыря. Для этого червячный элемент может, по меньшей мере на части, иметь форму резьбы.

В соответствии с одним вариантом выполнения, червячный элемент выполнен с возможностью ввинчивания в штырь при вставлении модульного элемента в гнездо модуля, в частности в модульное гнездо модуля. Это представляет собой особенно простой способ крепления модульного элемента.

В соответствии с одним вариантом выполнения, червячный элемент выполнен в виде винтовой пружины или винтовой канавки. Винтовая пружина или винтовая канавка может быть выполнена на поверхности или внутри штыря.

В соответствии с одним вариантом выполнения, штырь установлен в гнезде модуля с возможностью поворота. Штырь, таким образом, может направляться при его повороте.

В соответствии с одним вариантом выполнения, гнездо модуля содержит отверстие для вставления в него штыря. Штырь, таким образом, может направляться и центроваться при его повороте.

В соответствии с одним вариантом выполнения, штырь выполнен с возможностью разъемного вставления в гнездо модуля. С этой целью штырь может, например, вместе с модульным элементом определять узел и может быть выполнен с возможностью вставления вместе с ним в гнездо модуля. Штырь может, однако, также быть выполнен с возможностью вставления в гнездо модуля в виде отдельного элемента.

В соответствии с одним вариантом выполнения, модульный элемент содержит первый подмодульный элемент с первой соединительной клеммой и второй подмодульный элемент со второй соединительной клеммой, причем штырь расположен между первым подмодульным элементом и вторым подмодульным элементом.

В соответствии с одним вариантом выполнения, штырь выполнен с возможностью воздействия при повороте посредством червячного элемента на первый подмодульный элемент и на второй подмодульный элемент.

В соответствии с одним вариантом выполнения, модульный элемент выполнен с возможностью поворота в гнезде модуля. Модульный элемент может быть, таким образом, помещен в гнездо модуля особенно легко.

В соответствии с одним вариантом выполнения, модульный элемент выполнен с возможностью разъемного прикрепления к поворотной оси, прикрепленной к корпусу модуля, в частности, к стенке гнезда модуля, для поворота в гнезде модуля. Поворотная ось может быть реализована, например, с помощью горизонтального куска проволоки, причем модульный элемент может иметь захватный крюк, который может захватывать кусок проволоки. В соответствии с одним вариантом выполнения, гнездо модуля может, однако, содержать крюк, тогда как модульный элемент содержит прямую часть проволоки, которая может быть выполнена с возможностью взаимодействия с захватным крюком корпуса модуля. Поворотная ось может быть расположена, например, на нижней стенке или на верхней стенке гнезда модуля.

В соответствии с одним вариантом выполнения, модульный элемент имеет неровное дно, которое взаимодействует с неровным дном гнезда модуля плотной посадкой по форме. Таким образом, дополнительно достигается улучшенное удержание модульного элемента в гнезде модуля.

В соответствии с одним вариантом выполнения, дно гнезда модуля и дно модульного элемента скруглены, по меньшей мере на их части. Каждое дно может иметь выточку, так что при повороте модульного элемента в гнезде модуля они будут направляться мимо друг друга.

В соответствии с одним вариантом выполнения, на одном дне выполнен защелкивающийся выступ, а на соответствующем другом дне выполнено защелкивающееся углубление для образования защелкивающегося соединения. Оба дна, таким образом, могут быть надежно сцеплены друг с другом.

В соответствии с одним вариантом выполнения, гнездо модуля содержит приемный канал, тогда как модульный элемент содержит направляющий цилиндр, который выполнен с возможностью вставления в приемный канал, или же гнездо модуля содержит направляющий цилиндр, а модульный элемент содержит приемный канал, при этом направляющий цилиндр выполнен с возможностью вставления в приемный канал. Приемный канал и направляющий цилиндр, соответственно, могут иметь выполненные в них соединительные полюса, например, соединительные штыри или соединительные «тюльпанчики» соответствующей соединительной клеммы. Направляющие цилиндры и приемные каналы проходят, например, горизонтально относительно оси сечения, проходящей через корпус модуля и, соответственно, через модульный элемент, обеспечивая, таким образом, возможность особенно легкого вталкивания модульного элемента в гнездо модуля.

В соответствии с одним вариантом выполнения, направляющий цилиндр выполнен с возможностью выталкивания из приемного канала с помощью выталкивающего рычага, причем модульный элемент содержит коническую часть для модульного вставления выталкивающего рычага. Выталкивающий рычаг может, например, быть введен и прижат к конусообразной части так, чтобы удалить направляющий цилиндр из приемного канала. С помощью выталкивающего рычага, который определяет вариант выполнения расцепляющего устройства, защелкивающееся соединение может быть расцеплено одновременно.

В соответствии с одним вариантом выполнения, модульный элемент содержит по меньшей мере один направляющий штырь, который проходит в поперечном направлении вертикальной оси модульного элемента, причем для модульного вставления направляющего штыря в гнездо модуля предусмотрен приемный канал, в частности, направляющий канал, при этом направляющий канал содержит углубление для защелкивающегося взаимодействия с направляющим штырем таким образом, чтобы установить защелкивающееся соединение. Следовательно, углубление образует ловушку для направляющего штыря и, таким образом, надежно предотвращает выталкивание модульного элемента из гнезда модуля. В соответствии с одним вариантом выполнения, параллельно друг другу один под другим может быть расположено несколько штырей.

В соответствии с одним вариантом выполнения, параллельно приемному каналу расположен безбарьерный расцепляющий канал, причем расцепляющий канал соединен с приемным каналом через отверстие, модульного элемента выполнен с возможностью перемещения от приемного канала к безбарьерному расцепляющему каналу так, чтобы направлять направляющий штырь через отверстие в безбарьерном расцепляющем канале для расцепления защелкивающегося соединения. Для расцепления защелкивающегося соединения модульного элемента может, например, быть протолкнут в сторону безбарьерного расцепляющего канала таким образом, чтобы в безбарьерный расцепляющий канал направить направляющий штырь или несколько направляющих штырей через отверстие или несколько отверстий, которые соответствуют указанным нескольким штырям. Модульный элемент может затем быть вытолкнут из гнезда модуля.

Для направления модульного элемента из приемного канала в безбарьерный расцепляющий канал с помощью инструмента может быть приложена сила, если окажется, что отверстие меньше, чем предназначенный для прохождения через него направляющий штыря. Модульный элемент может в особенности быть удален без приложения силы, как только он находится в расцепляющем канале, поскольку в расцепляющем канале силы, необходимые для удаления модульного элемента, практически равны нулю, так как, например, соединительный «тюльпанчик» штырькового соединения больше не находится на соединительным штыре.

В соответствии с одним вариантом выполнения, корпус модуля содержит несколько модульных гнезд, каждый из которых содержит первую электрическую соединительную клемму, несколько модульных элементов, каждый из которых содержит вторую электрическую соединительную клемму, а также и третью электрическую соединительную клемму, причем каждый модульный элемент указанных нескольких модульных элементов выполнен с возможностью вставления точно в одно гнездо модуля для электрического соединения первой соединительной клеммы со второй соединительной клеммой, и удержания в гнезде модуля с помощью разъемного защелкивающегося соединения, и расцепляющее устройство для расцепления защелкивающегося соединения для каждого модульного элемента из указанных нескольких модульных элементов.

Вышесказанное аналогично применимо для каждого модульного элемента из указанных нескольких модульных элементов, которые выполнены с возможностью размещения в корпусе модуля бок-о-бок и/или один под другим.

В соответствии с одним вариантом выполнения, соседние модульные гнезда разделены боковой стенкой.

В соответствии с одним вариантом выполнения, модульный элемент содержит или ограничивает один из следующих элементов: реле, релейный разъем, соединительное реле, многополюсный штекер, устройство контроля скорости поворота, предохранительный модуль, в частности, модуль аварийной остановки или цепь аварийной защиты двери, датчик, в частности, предохранительный датчик, устройство контроля останова или скорости поворота, электромагнитный пускатель, пассивный изолятор, датчик температуры, аналоговый преобразователь частоты, датчик положения, коммутирующий усилитель, концевой выключатель, проходные контакты, системный источник питания, адаптер системы, защиту от перенапряжения, буферный усилитель, преобразователь тока, функцию уровня полной безопасности.

Дополнительные варианты выполнения объяснены далее более подробно со ссылкой на приложенные чертежи, на которых:

Фиг.1А-1D изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения;

Фиг.2А, 2В изображают защелкивающееся соединение, выполненное в соответствии с одним вариантом выполнения;

Фиг.3А-3С изображают расцепляющее устройство, выполненное в соответствии с одним вариантом выполнения;

Фиг.4А-4С изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения;

Фиг.5А, 5В изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения;

Фиг.6 изображает модульный элемент, выполненный в соответствии с одним вариантом выполнения;

Фиг.7 изображает модульный элемент, выполненный в соответствии с одним вариантом выполнения;

Фиг.8А-8D изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения;

Фиг.9А, 9В изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения;

Фиг.10А-10Н изображают электрический соединительный модуль, выполненный в соответствии с другим вариантом выполнения; и

Фиг.11А-11D изображают электрический соединительный модуль, выполненный в соответствии с одним вариантом выполнения.

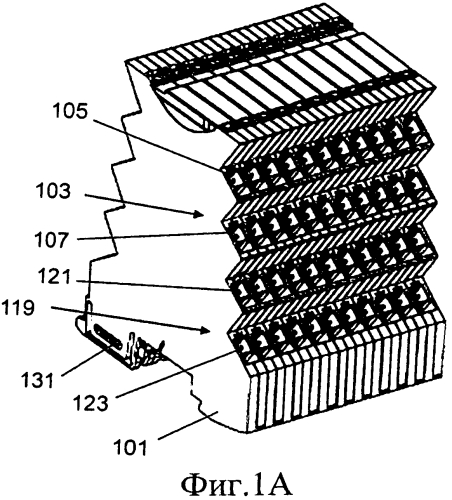

Фиг.1А-1D изображают электрический соединительный модуль, содержащий один или несколько корпусов 101, которые могут быть расположены бок о бок. Корпус 101 модуля содержит гнездо 103 с первой соединительной клеммой 105, 107 для модульного вставления в него модульного элемента 109. Модульный элемент 109 содержит вторую электрическую соединительную клемму 111, 113, а также третью электрическую соединительную клемму 115, 117. Модульный элемент 109 выполнен с возможностью вставления в гнездо 103 модуля, в результате чего вторая соединительная клемма 111, 113 может быть соединена с первой соединительной клеммой 105, 107 корпуса 101 модуля.

Корпус модуля может факультативно содержать дополнительное гнездо 119 модуля с дополнительной соединительной клеммой 121, 123 для модульного вставления в него дополнительного модульного элемента.

Модульный элемент 109 предпочтительно выполнен с возможностью вставления в гнездо 103 модуля, в результате чего первая соединительная клемма 105, 107 может быть соединена со второй соединительной клеммой 111, 113, например, с помощью штырькового соединения. Модульный элемент 109 выполнен с возможностью удержания в гнезде 103 модуля, предпочтительно с помощью защелкивающегося соединения, при этом для расцепления защелкивающегося соединения предусмотрено расцепляющее устройство 125. Расцепляющее устройство 125, например, как одно целое соединено с модульным элементом 109 и проходит в боковом направлении от него. Расцепляющее устройство 125 выполнено, например, в виде вытягивающего элемента, содержащего вытягивающее ребро 127, а также вытягивающий выступ 129. Вытягивающий выступ 129 обеспечивает возможность захвата вытягивающего элемента 125 так, что для расцепления защелкивающегося соединения к защелкивающемуся соединению пользователем может быть приложена вытягивающая сила.

Как первая соединительная клемма 105, 107, так и вторая соединительная клемма 111, 113 может быть выполнена в виде штырькового разъема, причем первая соединительная клемма 105, 107 может быть образована, например, соединительными полюсами 105, 107, выполненными в виде соединительных штырей. Вторая соединительная клемма 111, 113 может быть образована, например, соединительными полюсами 111, 113, выполненными в виде соответствующих соединительных «тюльпанчиков». Соединительные полюса первой соединительной клеммы 105, 107 могут, однако, быть выполнены в виде соединительных «тюльпанчиков», а соединительные полюса второй соединительной клеммы 111, 113 также могут быть выполнены в виде соединительных штырей. Третья соединительная клемма 115, 117 содержит соединительные полюса 115, 117, предназначенные для вставления в ней концов электрической линии. Соединительные полюса 115, 117 представляют собой, например, зажимные соединительные полюса или винтовые соединительные полюса. Соединительные полюса 105, 107, 111, 113 могут, однако, быть произвольными соединительными полюсами, которые способны установить электрическое соединение.

Как показано на Фиг.1А, соединительные полюса 105, 107, 111, 113 соответствующей соединительной клеммы расположены друг под другом в ряд. Корпус модуля может, таким образом, иметь плоское конструктивное выполнение.

Вытягивающее ребро 127 может быть предусмотрено, например, сбоку на модульном элементе 109 и представлять собой продолжение, например, его боковой стенки.

Корпус 101 модуля дополнительно содержит входную/выходную клемму 131 для электрического соединения с электрическим соединительным модулем.

Фиг.1В изображает корпус 101 модуля с модульным элементом 109, расположенным в гнезде 103 модуля, а также с дополнительным модульным элементом 133, расположенным в гнезде 119 модуля. Конструктивное построение дополнительного модульного элемента 133, например, идентично конструктивному построению модульного элемента 109.

Фиг.1С и 1D изображают дополнительные виды электрического соединительного модуля с несколькими корпусами 101 модуля. Как показано на Фиг.1С, модульные элемент
