Реферат

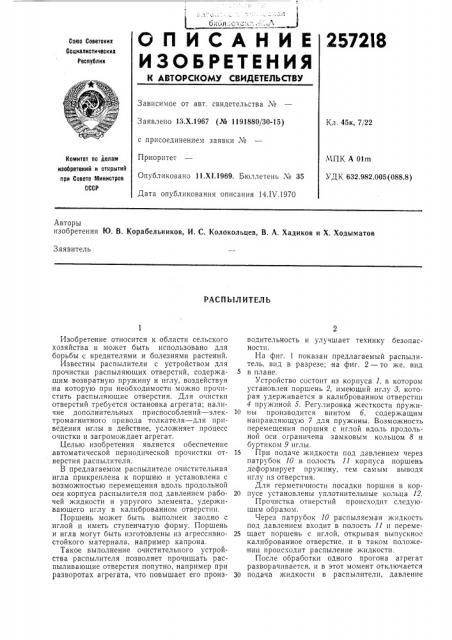

ОПИСАНИЕ

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ юлаев

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.Х.1967 (№ 1191880/30-15) с присоединением заявки №

Приоритет

Опубликовано 11.Х1.1969. Бюллетень ¹ 35

Дата опубликования описания 14.17.1970

Кл. 45к, 7/22

МПК А Olm

УД К 632.982.005 (088.8) Комитет па делам изобретений и открытий прн Совете Министров

СССР

Авторы изобретения Ю. В. Корабельников, И. С. Колокольцев, В. А. Хадиков и Х. Ходыматов

Заявитель

РАСПЫЛИТЕЛЬ

Изобретение относится к области сельского хозяйства и может быть использовано для борьбы с вредителями и болезнями растений.

Известны распылители с устройством для прочистки распыляющих отверстий, содержащим возвратную пружину и иглу, воздействуя на которую при необходимости можно прочистить распыляющие отверстия. Для очистки отверстий требуется остановка агрегата; наличие дополнительных приспособлений — электромагнитного привода толкателя — для приведения иглы в действие, усложняет процесс очистки и загромождает агрегат.

Целью изобретения является обеспечение автоматической периодической прочистки отверстия распылителя.

В предлагаемом распылителе очистительная игла прикреплена к поршню и установлена с возможностью перемещения вдоль продольной оси корпуса распылителя под давлением рабочей жидкости и упругого элемента, удерживающего иглу в калиброванном отверстии.

Поршень может быть выполнен заодно с иглой и иметь ступенчатую форму. Поршень и игла могут быть изготовлены из агрессивностойкого материала, например капрона.

Такое выполнение очистительного устройства распылителя позволяет прочищать распыливающие отверстия попутно, например при разворотах агрегата, что повышает его производительность и улучшает технику безопасности.

На фиг. 1 показан предлагаемый распылитель, вид в разрезе; на фиг. 2 — то же, вид

5 в плане.

Устройство состоит из корпуса 1, в котором установлен поршень 2, имеющий иглу 3, которая удерживается в калиброванном отверстии

4 пружиной 5. Регулировка жесткости пружи10 ны производится винтом 6, содержащим направляющую 7 для пружины. Возможность перемещения поршня с иглой вдоль продольной оси ограничена замковым кольцом 8 и буртиком 9 иглы.

15 При подаче жидкости под давлением через патрубок 10 в полость 11 корпуса поршень деформирует пружину, тем самым выводя иглу из отверстия.

Для герметичности посадки поршня в кор20 пусе установлены уплотнительные кольца 12.

Прочистка отверстий происходит следующим образом.

Через патрубок 10 распыляемая жидкость под давлением входит в полость 11 и переме25 щает поршень с иглой, открывая выпускное калиброванное отверстие, и в таком положении происходит распыление жидкости.

После обработки одного прогона агрегат разворачивается, и в этот момент отключается

30 подача жидкости в распылители, давление

257218

Предмет изобретения

Риг.!

Фиа 2

Составитель Р. Толмачева

Техред Л. Я. Левина

Редактор E. П. Хорнна

Корректоры: В. Петрова и А, Абрамова

Заказ 708/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 жидкости в полости 11 корпуса отсутствует, пружина перемещает поршень с иглой, игла входит в отверстие и прочищает его.

1. Распылитель, содержащий подводящий патрубок, корпус с калиброванным отверстием и подпружиненной иглой для прочистки отверстий, отличающийся тем, что, с целью автоматической периодической прочистки отверстия, игла, прикреплена к подпружиненному поршню, выводящему ее из отверстия под давлением распыливаемой жидкости.

2. Распылитель по п. 1, отличающийся тем, что поршень выполнен заодно с иглой и имеет ступенчатую форму.

3. Распылитель по п. 2, отличающийся тем, что поршень с иглой выполнен из агрессивно10 стойкого материала, например капрона.
