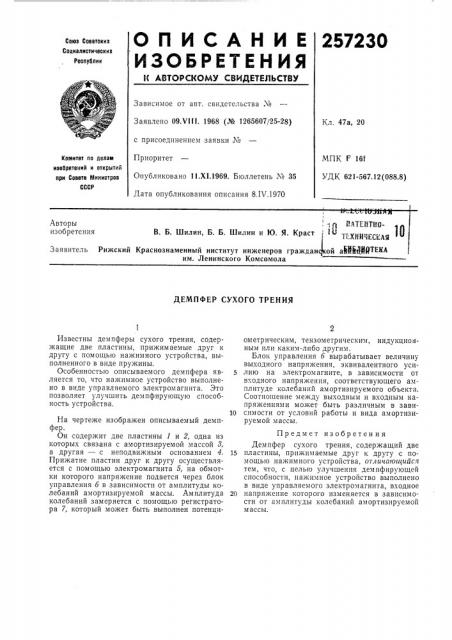

О П И С А Н И Е 257230

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства;¹

Заявлено 09ХП1. 1968 (№ 1265607/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 11.XI.1969. Бюллетень ¹ 35

Дата опубликования описания 8.IV.1970

Кл. 47а, 20

МПК F 161

УДК 621-567.12 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Р. ТЕНТНЮН. Б. Шилин, Б. Б. Шилин и Ю и йраст

Рижский Краснознаменный институт инженеров траждаис ной акаснаноииоиуййл им. Ленинского Комсомола

Авторы изобретения

Заявитель

ДЕМПФЕР СУХОГО ТРЕНИЯ

Известны демпферы сухого трения, содержащие две пластины, прижимаемые друг к другу с помощью нажимного устройства, выполненного в виде пружины.

Особенностью описываемого демпфера является то, что нажимное устройство выполнено в виде управляемого электромагнита. Это позволяет улучшить демпфирующую способность устройства.

На чертеже изображен описываемый демпфер.

Он содержит две пластины 1 и 2, одна из которых связана с амортизируемой массой 8, а другая — с неподвижным основанием 4.

Прижатие пластин друг к другу осуществляется с помощью электромагнита 5, на обмотки которого напряжение подается через блок управления б в зависимости от амплитуды колебаний амортизируемой массы. Амплитуда колебаний замеряется с помощью регистратора 7, который может быть выполнен потенциометрическим, тензометрическихт, индукционным или каким-либо другим.

Блок управления б вырабатывает величину выходного напряжения, эквивалентного усилию на электромагните, в зависимости от входного напряжения, соответствующего амплитуде колебаний амортизируемого объекта.

Соотношение между выходным и входным напряжениями может быть различным в зави1о симости от условий работы и вида амортизируемой массы.

Предмет изобретен ия

Демпфер сухого трения, содержащий две

15 пластины, прижимаемые друг к другу с помощью нажимного устройства, отличающийся тем, что, с целью улучшения демпфирующей способности, нажимное устройство выполнено в виде управляемого электромагнита, входное

20 напряжение которого изменяется в зависимости от амплитуды колебаний амортизируемой массы.

257230

Составитель E. Андреенкова

Редактор Н. С. Коган Техред Л. В. Куклина Корректор П. И. Гаврилова

Заказ 710/1 Тираж 480 ПодпHcHое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
