Передача информации управления в беспроводной сети с агрегацией несущих

Передача информации управления в беспроводной сети с агрегацией несущих

Иллюстрации

Показать все

Реферат

Притязание на приоритет согласно § 119 раздела 35 Кодекса законов США

Настоящая заявка на патент испрашивает приоритет по предварительной заявке США № 61/511932, озаглавленной «TRANSMISSION OF CONTROL INFORMATION IN A TDD SYSTEM WITH CARRIER AGGREGATION», поданной 26 июля 2011 г., правообладателем которой является заявитель настоящей заявки и которая в прямой форме включена в данный документ посредством ссылки.

Уровень техники

Область техники, к которой относится изобретение

Настоящее изобретение относится, в целом, к связи и более конкретно - к методам передачи информации управления в сети беспроводной связи.

Уровень техники

Сети беспроводной связи широко развернуты для предоставления различного контента связи, такого как речь, видео, пакетные данные, обмен сообщениями, широковещательная передача и т. д. Этими беспроводными сетями могут быть сети множественного доступа, способные поддерживать многочисленных пользователей посредством совместного использования доступных сетевых ресурсов. Примеры таких сетей множественного доступа включают в себя сети множественного доступа с кодовым разделением каналов (CDMA), сети множественного доступа с временным разделением каналов (TDMA), сети множественного доступа с частотным разделением каналов (FDMA), сети множественного доступа с ортогональным частотным разделением каналов (OFDMA) и сети множественного доступа с частотным разделением каналов на одной несущей (SC-FDMA).

Сеть беспроводной связи может включать в себя несколько базовых станций, которые могут поддерживать связь для нескольких пользовательских оборудований (UE). UE может выполнять связь с базовой станцией по нисходящей линии связи и восходящей линии связи. Нисходящая линия связи (или прямая линия связи) относится к линии связи от базовой станции на UE, а восходящая линия связи (или обратная линия связи) относится к линии связи от UE на базовую станцию.

Сеть беспроводной связи может поддерживать работу на многочисленных компонентных несущих (CC). CC может относиться к диапазону частот, используемых для связи, и может ассоциироваться с некоторыми характеристиками. Например, CC может ассоциироваться с системной информацией, описывающей работу на CC. CC также может упоминаться как несущая, частотный канал, сота и т. д. Базовая станция может посылать данные и информацию управления нисходящей линии связи (DCI) по одной или более CC на UE. UE может посылать данные и информацию управления восходящей линии связи (UCI) по одной или более CC на базовую станцию.

Сущность изобретения

В данном документе описываются методы посылки информации управления для поддержки работы на многочисленных CC. UE может быть сконфигурировано с многочисленными CC для агрегации несущих. Одна CC может обозначаться как первичная CC (PCC) для UE. Каждая оставшаяся CC может рассматриваться как вторичная CC (SCC) для UE. Многочисленные CC могут ассоциироваться с разными конфигурациями восходящей линии связи - нисходящей линии связи и могут иметь разные подкадры нисходящей линии связи и подкадры восходящей линии связи.

В одном аспекте настоящего изобретения UCI для SCC может посылаться по PCC на основании временной шкалы передачи UCI для PCC (и не на основании временной шкалы передачи UCI для SCC). В одном варианте осуществления базовая станция может идентифицировать первую CC и вторую CC, сконфигурированные для UE для агрегации несущих, причем первая и вторая CC ассоциируются с разными системными конфигурациями, например, разными конфигурациями восходящей линии связи - нисходящей линии связи. Базовая станция может посылать предоставление нисходящей линии связи по первой CC для планирования UE для передачи данных по второй CC. Предоставление нисходящей линии связи может предназначаться для второй CC и может посылаться на основе временной шкалы передачи предоставления нисходящей линии связи для первой CC. eNB (усовершенствованный узел B) может посылать передачу данных по второй CC на UE. eNB может принимать UCI для передачи данных по второй CC. UCI может предназначаться для второй CC и может посылаться по первой CC посредством UE на основании временной шкалы передачи UCI для первой CC.

В другом аспекте настоящего изобретения предоставления восходящей линии связи для SCC могут посылаться по PCC на основании временной шкалы передачи предоставления восходящей линии связи для PCC (и не на основании временной шкалы передачи предоставления восходящей линии связи для SCC). В одном варианте осуществления базовая станция может идентифицировать первую CC и вторую CC, сконфигурированные для UE для агрегации несущих, причем первая и вторая CC ассоциируются с разными системными конфигурациями, например, разными конфигурациями восходящей линии связи - нисходящей линии связи. eNB может посылать предоставление восходящей линии связи по первой CC для планирования UE для передачи данных восходящей линии связи по второй CC. Предоставление восходящей линии связи может предназначаться для второй CC и может посылаться по первой CC на основании временной шкалы передачи предоставления восходящей линии связи для первой CC. eNB может принимать передачу данных восходящей линии связи, посылаемую по второй CC, посредством UE на основании предоставления восходящей линии связи. eNB может определять подтверждение приема/отрицательное подтверждение приема (ACK/NACK) для передачи данных восходящей линии связи. eNB может посылать ACK/NACK по первой CC в подкадре, определенном на основе временной шкалы передачи ACK/NACK для первой CC.

Различные аспекты и признаки изобретения описаны более подробно ниже.

Краткое описание чертежей

Фиг. 1 изображает сеть беспроводной связи.

Фиг. 2 изображает примерную структуру кадра.

Фиг. 3A изображает пример передачи данных по нисходящей линии связи с HARQ.

Фиг. 3B изображает пример передачи данных по восходящей линии связи с HARQ.

Фиг. 4A и 4B изображают передачу данных по нисходящей линии связи и восходящей линии связи, соответственно, по CC с конфигурацией 1 восходящей линии связи - нисходящей линии связи.

Фиг. 5A и 5B изображают передачу данных по нисходящей линии связи и восходящей линии связи, соответственно, по CC с конфигурацией 2 восходящей линии связи - нисходящей линии связи.

Фиг. 6A и 6B изображают непрерывную и прерывистую агрегацию несущих.

Фиг. 7A и 7B изображают передачу данных нисходящей линии связи и восходящей линии связи по SCC, причем информация управления посылается по PCC на основании временной шкалы HARQ для SCC.

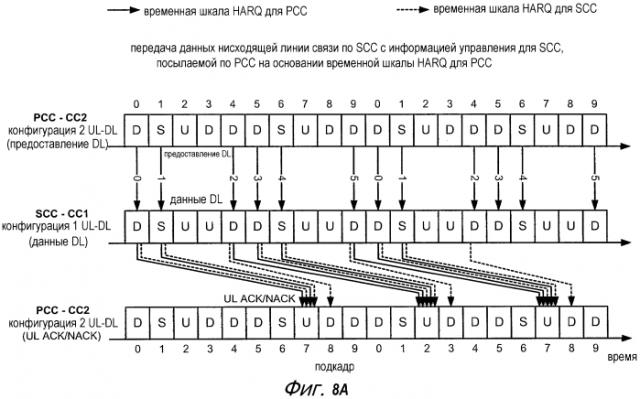

Фиг. 8A-8D изображают передачу данных нисходящей линии связи и восходящей линии связи по SCC, причем информация управления посылается по PCC на основании временной шкалы HARQ для PCC.

Фиг. 9A и 9B изображают передачу данных нисходящей линии связи и восходящей линии связи по SCC с планированием перекрестных подкадров.

Фиг. 10A и 10B изображают передачу данных нисходящей линии связи и восходящей линии связи по SCC с отдельной PCC нисходящей линии связи и PCC восходящей линии связи.

Фиг. 11-22 изображают различные процессы для работы по многочисленным CC и различные процессы для поддержки работы по многочисленным CC.

Фиг. 23 изображает блок-схему UE и базовой станции.

Фиг. 24 изображает другую блок-схему UE и базовой станции.

Подробное описание

Подробное описание, изложенное ниже, совместно с прилагаемыми чертежами, предназначено в качестве описания различных конфигураций и не предназначено для представления только конфигураций, в которых могут быть осуществлены на практике концепции, описанные в данном документе. Подробное описание включает в себя конкретные подробности с целью обеспечения полного понимания различных концепций. Однако для специалиста в данной области техники очевидно, что эти концепции могут быть осуществлены на практике без этих конкретных подробностей. В некоторых случаях общеизвестные конструкции и компоненты показаны в виде блок-схемы, чтобы избежать неясности таких понятий.

Методы, описанные в данном документе, могут использоваться для различных сетей беспроводной связи, таких как CDMA, TDMA, FDMA, OFDMA, SC-FDMA, и других беспроводных сетей. Термины «сеть» и «система» часто используются взаимозаменяемо. Сеть CDMA может реализовать радиотехнологию, такую как универсальный наземный радиодоступ (UTRA), cdma2000 и т. д. UTRA включает в себя широкополосный CDMA (WCDMA), синхронный CDMA с временным разделением каналов (TD-SCDMA) и другие варианты CDMA. cdma2000 охватывает стандарты IS-2000, IS-95 и IS-856. Сеть TDMA может реализовать радиотехнологию, такую как Глобальная система мобильной связи (GSM). Сеть OFDMA может реализовать радиотехнологию, такую как усовершенствованный UTRA (E-UTRA), ультрамобильную широкополосную сеть (UMB), IEEE 802.11 (WiFi и Wi-Fi Direct), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDMA® и т. д. UTRA и E-UTRA являются частью универсальной системы мобильной связи (UMTS). Система долговременного развития (LTE) и усовершенствованная LTE (LTE-A) 3GPP как в дуплексе с частотным разделением (FDD), так и в дуплексе с временным разделением (TDD) представляют собой последние версии UMTS, которые используют E-UTRA, который применяет OFDMA на нисходящей линии связи и SC-FDMA - на восходящей линии связи. UTRA, E-UTRA, UMTS, LTE, LTE-A и GSM описаны в документах организации, называемой «Проект партнерства по созданию систем 3-го поколения» (3GPP). cdma2000 и UMB описаны в документах организации, называемой «Проект 2 партнерства по созданию систем 3-го поколения» (3GPP2). Методы, описанные в данном документе, могут использоваться для вышеупомянутых беспроводных сетей и радиотехнологий, а также для других беспроводных сетей и радиотехнологий. Для ясности некоторые аспекты методов ниже описываются для LTE, и технология LTE используется в большей части нижеследующего описания. В описании в данном документе термин «LTE», в общем, относится ко всем версиям LTE, если не указано иначе.

Фиг. 1 изображает сеть 100 беспроводной связи, которой может быть сеть LTE или некоторая другая беспроводная сеть. Беспроводная сеть 100 может включать в себя несколько усовершенствованных узлов B (eNB) 110 и другие сетевые объекты. eNB может представлять собой объект, который выполняет связь с UE и может также упоминаться как базовая станция, узел B, точка доступа и т. д. Каждая eNB 110 может обеспечивать покрытие связи для конкретной географической зоны. В 3GPP термин «сота» может относиться к зоне покрытия eNB и/или подсистеме eNB, обслуживающей эту зону покрытия, в зависимости от контекста, в котором используется термин.

eNB может обеспечивать покрытие связи для макросоты, пикосоты, фемтосоты и/или других типов соты. Макросота может покрывать относительно большую географическую зону (например, в радиусе нескольких километров) и может предоставлять возможность неограниченного доступа для UE с подпиской на услуги. Пикосота может покрывать относительно небольшую географическую зону и может предоставлять возможность неограниченного доступа для UE с подпиской на услуги. Фемтосота может покрывать относительно небольшую географическую зону (например, дом) и может предоставлять возможность неограниченного доступа для UE, имеющих ассоциирование с фемтосотой (например, UE в закрытой группе абонентов (CSG)). В примере, показанном на фиг. 1, eNB 110a, 110b и 110c могут представлять собой макро-eNB для макросот 102a, 102b и 102c соответственно. eNB 110x может представлять собой пико-eNB для пикосоты 102x. eNB 110y и 110z могут быть домашними eNB для фемтосот 102y и 102z соответственно. eNB может поддерживать одну или более (например, три) соты.

Беспроводная сеть 100 также может включать в себя ретрансляторы. Ретранслятор может представлять собой объект, который принимает передачу данных от предшествующей станции (например, eNB или UE) и посылает передачу данных на последующую станцию (например, UE или eNB). Ретранслятором также может быть UE, которое ретранслирует передачи для других UE. В примере, показанном на фиг. 1, ретранслятор 110r может выполнять связь с eNB 110a и UE 120r, чтобы способствовать выполнению связи между eNB 110a и UE 120r.

Сетевой контроллер 130 может быть связан с множеством eNB и может обеспечивать координацию и управление для этих eNB. Сетевой контроллер 130 может выполнять связь с eNB при помощи транспортной сети. eNB также могут выполнять связь друг с другом, например, непосредственно или косвенно при помощи беспроводной или проводной транспортной сети.

UE 120 (например, 120x, 120y и т. д.) могут быть распределены по беспроводной сети 100, и каждое UE может быть стационарным или мобильным. UE также может упоминаться как терминал, мобильная станция, абонентский блок, станция и т. д. UE может быть сотовым телефоном, смартфоном, планшетом, нетбуком, смартбуком, персональным цифровым помощником (PDA), беспроводным модемом, устройством беспроводной связи, карманным устройством, портативным компьютером, беспроводным телефоном, станцией беспроводного абонентского доступа (WLL) и т. д. UE может быть способно выполнять связь с макро-eNB, пико-eNB, фемто-eNB, ретрансляторами, другими UE и т. д.

Беспроводная сеть 100 может поддерживать гибридную автоматическую повторную передачу (HARQ), чтобы повысить надежность передачи данных. Для HARQ передатчик (например, eNB) может посылать передачу транспортного блока и может посылать одну или более дополнительных передач, если необходимо, до тех пор, пока транспортный блок не будет правильно декодирован приемником (например, UE), или будет послано максимальное количество передач, или пока не встретится некоторое другое условие завершения. Транспортный блок также может упоминаться как пакет, кодовое слово и т. д. Для синхронной HARQ все передачи транспортного блока могут посылаться в подкадрах единственного чередования HARQ, которое может включать в себя равномерно разнесенные подкадры. Для асинхронной HARQ каждая передача транспортного блока может посылаться в любом подкадре.

Беспроводная сеть 100 может применять FDD и/или TDD. Для FDD нисходящей линии связи и восходящей линии связи могут распределяться отдельные частотные каналы, и передачи нисходящей линии связи и передачи восходящей линии связи могут посылаться одновременно по отдельным частотным каналам. Для TDD нисходящая линия связи и восходящая линия связи могут совместно использовать один и тот же частотный канал, и передачи нисходящей линии связи и восходящей линии связи могут посылаться по одному и тому же частотному каналу в разные периоды времени. В описании данного документа FDD CC представляет собой CC, использующую FDD, и TDD CC представляет собой CC, использующую TDD.

Фиг. 2 изображает примерную структуру кадра для TDD в LTE. Временная шкала передачи для нисходящей линии связи и восходящей линии связи может разделяться на блоки радиокадров. Каждый радиокадр может иметь предварительно определенную длительность (например, 10 миллисекунд (мс)) и может разделяться на 10 подкадров с индексами от 0 до 9. Каждый подкадр может включать в себя два слота. Каждый радиокадр, таким образом, может включать в себя 20 слотов с индексами от 0 до 19. Каждый слот может включать в себя L символьных периодов, например, семь символьных периодов для нормального циклического префикса (как показано на фиг. 2), или шесть символьных периодов для расширенного циклического префикса. 2L символьным периодам в каждом подкадре могут назначаться индексы от 0 до 2L-1. Доступные частотно-временные ресурсы могут разделяться на ресурсные блоки. Каждый ресурсный блок может охватывать 12 поднесущих в одном слоте.

LTE поддерживает несколько конфигураций восходящей линии связи - нисходящей линии связи для TDD. Подкадры 0 и 5 используются для нисходящей линии связи, и подкадр 2 используется для восходящей линии связи для всех конфигураций восходящей линии связи - нисходящей линии связи. Каждый из подкадров 3, 4, 7, 8 и 9 может использоваться для нисходящей линии связи или восходящей линии связи в зависимости от конфигурации восходящей линии связи - нисходящей линии связи. Подкадр 1 включает в себя три специальных поля, состоящих из (i) временного слота пилотных сигналов нисходящей линии связи (DwPTS), используемого для каналов управления нисходящей линии связи, а также передачи данных, (ii) защитного периода (GP) отсутствия передачи, и (iii) временного слота пилотных сигналов восходящей линии связи (UpPTS), используемого или для канала произвольного доступа (RACH) или для зондирующих опорных сигналов (SRS). Подкадр 6 может включать в себя только DwPTS или все три специальных поля или подкадр нисходящей линии связи в зависимости от конфигурации восходящей линии связи - нисходящей линии связи. DwPTS, GP и UpPTS могут иметь разные продолжительности для разных конфигураций подкадра. Подкадр, используемый для нисходящей линии связи, может упоминаться как подкадр нисходящей линии связи, и подкадр, используемый для восходящей линии связи, может упоминаться как подкадр восходящей линии связи.

Таблица 1 перечисляет семь конфигураций восходящей линии связи - нисходящей линии связи, поддерживаемых LTE для TDD. Каждая конфигурация восходящей линии связи - нисходящей линии связи указывает, является ли каждый подкадр подкадром нисходящей линии связи (обозначается как «D» в таблице 1), или подкадром восходящей линии связи (обозначается как «U» в таблице 1), или специальным подкадром (обозначается как «S» в таблице 1). Как показано в таблице 1, конфигурации 1-5 восходящей линии связи - нисходящей линии связи имеют преобладание нисходящей линии связи, что означает, что имеется больше подкадров нисходящей линии связи, чем подкадров восходящей линии связи в каждом радиокадре. Конфигурация 6 восходящей линии связи - нисходящей линии связи имеет преобладание восходящей линии связи, что означает, что имеется больше подкадров восходящей линии связи, чем подкадров нисходящей линии связи в каждом радиокадре.

Таблица 1Конфигурации восходящей линии связи - нисходящей линии связи для TDD
Конфигурация восходящей линии связи - нисходящей линии связи	Номер n подкадра
0	1	2	3	4	5	6	7	8	9
0	D	S	U	U	U	D	S	U	U	U
1	D	S	U	U	D	D	S	U	U	D
2	D	S	U	D	D	D	S	U	D	D
3	D	S	U	U	U	D	D	D	D	D
4	D	S	U	U	D	D	D	D	D	D
5	D	S	U	D	D	D	D	D	D	D
6	D	S	U	U	U	D	S	U	U	D

Как показано на фиг. 2, подкадр нисходящей линии связи может включать в себя область управления, мультиплексированную с временным разделением каналов (TDM) с областью данных. Область управления может занимать первые M символьных периодов подкадра, где M может быть равно 1, 2, 3 или 4 и может изменяться от подкадра к подкадру. Область данных может занимать остальные символьные периоды подкадра.

Подкадр восходящей линии связи может включать в себя область управления, мультиплексированную с частотным разделением каналов (FDM) с областью данных. Область управления может занимать ресурсные блоки около двух краев системной полосы частот. Область данных может занимать остальные ресурсные блоки в середине системной полосы частот.

Как показано на фиг. 2, на нисходящей линии связи в LTE eNB может передавать физический индикаторный канал формата управления (PCFICH), физический индикаторный канал HARQ (PHICH), физический канал управления нисходящей линии связи (PDCCH) и/или другие физические каналы в области управления подкадра. PCFICH может передавать размер области управления. PHICH может переносить ACK/NACK для передачи данных, посылаемой по восходящей линии связи с HARQ. PDCCH может переносить информацию управления нисходящей линии связи (DCI), такую как предоставления нисходящей линии связи, предоставления восходящей линии связи и т. д. eNB может передавать физический совместно используемый канал нисходящей линии связи (PDSCH) и/или другие физические каналы в области данных подкадра. PDSCH может переносить данные для UE, запланированные для передачи данных по нисходящей линии связи.

Как также показано на фиг. 2, по восходящей линии связи в LTE UE может передавать физический канал управления восходящей линии связи (PUCCH) в области управления подкадра или физический совместно используемый канал восходящей линии связи (PUSCH) в области данных подкадра. PUCCH может переносить информацию управления восходящей линии связи (UCI) такую как ACK/NACK для передачи данных, посылаемой по нисходящей линии связи с HARQ, информацию о состоянии канала (CSI) для поддержки передачи данных по нисходящей линии связи и т. д. PUSCH может переносить только данные или как данные, так и UCI.

Различные сигналы и каналы в LTE описываются в документе 3GPP TS 36.211, озаглавленном «Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation», который является общедоступным.

Фиг. 3A изображает пример передачи данных по нисходящей линии связи с HARQ. eNB может планировать UE для передачи данных по нисходящей линии связи. eNB может посылать предоставление нисходящей линии связи (DL) по PDCCH и передачу данных одного или более транспортных блоков по PDSCH на UE в подкадре t_D1. UE может принимать предоставление нисходящей линии связи и может обрабатывать (например, демодулировать и декодировать) передачу данных, принимаемую по PDSCH, на основании предоставления нисходящей линии связи. UE может определять ACK/NACK на основании того, декодирован ли каждый транспортный блок правильно или с ошибкой. ACK/NACK также может упоминаться как обратная связь ACK/NACK, обратная связь HARQ и т. д. ACK/NACK может включать в себя ACK для каждого транспортного блока, декодированного правильно, и NACK для каждого транспортного блока, декодированного с ошибкой. ACK/NACK также может включать в себя другую информацию. UE может посылать ACK/NACK по PUCCH или PUSCH на UE в подкадре t_D2. eNB может принимать ACK/NACK от UE. eNB может завершать передачу каждого транспортного блока, декодированного правильно, и может посылать другую передачу каждого транспортного блока, декодированного с ошибкой, посредством UE в подкадре t_D3.

Фиг. 3B изображает пример передачи данных по восходящей линии связи с HARQ. eNB может планировать UE для передачи данных по восходящей линии связи. eNB может посылать предоставление восходящей линии связи (UL) по PDCCH на UE в подкадре t_U1. UE может принимать предоставление восходящей линии связи и может посылать передачу данных одного или более транспортных блоков по PUSCH в подкадре t_U2. eNB может обрабатывать (например, демодулировать и декодировать) передачу данных, принимаемую по PUSCH на основании предоставления восходящей линии связи. eNB может определять ACK/NACK на основании того, декодирован ли каждый транспортный блок правильно или с ошибкой. eNB может посылать ACK/NACK по PHICH на UE в подкадре t_U3. eNB может планировать UE для передачи данных каждого транспортного блока, декодированного с ошибкой, посредством UE (не показано на фиг. 3B).

Как показано на фиг. 3A и 3B, данные могут посылаться по данной CC на основании временной шкалы HARQ, применимой для CC, которая может быть зависимой от подкадров нисходящей линии связи и подкадров восходящей линии связи, доступных для CC. Для передачи данных по нисходящей линии связи, показанной на фиг. 3A, базовая станция/eNB может посылать предоставление нисходящей линии связи и данные в подкадре t_D1 нисходящей линии связи, и UE может посылать ACK/NACK в подкадре t_D2=t_D1+T_{UL_ACK}, где T_{UL_ACK}=4 для FDD, и T_{UL_ACK}≥4 для TDD в версии 10 LTE. Для передачи данных по восходящей линии связи, показанной на фиг. 3B, базовая станция может посылать предоставление восходящей линии связи в подкадре t_U1 нисходящей линии связи, UE может посылать данные в подкадре t_U2=t_U1+T_{UL_Data}, и базовая станция может посылать ACK/NACK в подкадре t_U3=t_U2+T_{DL_ACK}, где T_{UL_Data}=T_{DL_ACK}=4 для FDD, и T_{UL_Data}≥4 и T_{DL_ACK}≥4 для TDD в версии 10 LTE.

Для FDD CC подкадр нисходящей линии связи и подкадр восходящей линии связи оба доступны в каждом 1-мс-периоде, и ACK/NACK может посылаться через 4 подкадра после передачи данных. Для TDD CC или подкадр нисходящей линии связи или подкадр восходящей линии связи доступен в каждом 1-мс-периоде, и ACK/NACK может посылаться по нисходящей линии связи (или восходящей линии связи) в первом доступном подкадре для нисходящей линии связи (или восходящей линии связи), который находится через по меньшей мере 4 подкадра после передачи данных.

Для TDD каждый подкадр восходящей линии связи каждой конфигурации восходящей линии связи - нисходящей линии связи может ассоциироваться с конкретной временной шкалой HARQ для передачи данных по восходящей линии связи, которая может упоминаться как временная шкала HARQ восходящей линии связи. Временная шкала HARQ восходящей линии связи для каждого подкадра восходящей линии связи указывает (i) конкретный подкадр нисходящей линии связи, в котором посылать предоставление восходящей линии связи по PDCCH, и (ii) конкретный подкадр нисходящей линии связи, в котором посылать ACK/NACK по PHICH для поддержки передачи данных по PUSCH в этом подкадре восходящей линии связи. Как показано на фиг. 3B, предоставление восходящей линии связи может передаваться по PDCCH в подкадре нисходящей линии связи, который находится перед n_{UL_Data} подкадрами до подкадра восходящей линии связи, в котором данные передаются по PUSCH.

Таблица 2 перечисляет значения n_{UL_Data} для разных подкадров нисходящей линии связи, в которых предоставления восходящей линии связи могут посылаться по PDCCH для семи конфигураций восходящей линии связи - нисходящей линии связи, показанных в таблице 1. В качестве примера для конфигурации 0 восходящей линии связи - нисходящей линии связи предоставление восходящей линии связи может посылаться по PDCCH (i) в подкадре 0 нисходящей линии связи для поддержки передачи данных по PUSCH в подкадре 4 восходящей линии связи, или (ii) в подкадре 1 нисходящей линии связи для планирования передачи данных по PUSCH в подкадре 7 восходящей линии связи. Для конфигураций 1-5 восходящей линии связи - нисходящей линии связи больше подкадров нисходящей линии связи доступно для посылки DCI, чем подкадров восходящей линии связи, доступных для посылки данных. Следовательно, некоторые подкадры нисходящей линии связи не используются для посылки предоставлений восходящей линии связи.

Таблица 2nUL_Data для временной шкалы HARQ восходящей линии связи
Конфигурация восходящей линии связи - нисходящей линии связи	Номер n подкадра нисходящей линии связи
0	1	2	3	4	5	6	7	8	9
0	4	6				4	6
1		6			4		6			4
2				4					4
3	4								4	4

4									4	4
5									4
6	7	7				7	7			5

Как также показано на фиг. 3B, ACK/NACK может посылаться по PHICH в подкадре нисходящей линии связи, который находится через n_{DL_ACK} подкадров после подкадра восходящей линии связи, в котором данные передаются по PUSCH, где n_{DL_ACK}≥4 в версии 10 LTE. Таблица 3 перечисляет значения n_{DL_ACK} для разных подкадров нисходящей линии связи, в которых ACK/NACK может посылаться по PHICH для семи конфигураций восходящей линии связи - нисходящей линии связи, показанных в таблице 1. В качестве примера для конфигурации 0 восходящей линии связи - нисходящей линии связи ACK/NACK может посылаться по PHICH (i) в подкадре 5 нисходящей линии связи для передачи данных, посылаемой по PUSCH в подкадре 8 восходящей линии связи предыдущего радиокадра, или (ii) в подкадре 6 нисходящей линии связи для передачи данных, посылаемой по PUSCH в подкадре 2 восходящей линии связи. Подкадр, в котором ACK/NACK может посылаться по PHICH, может упоминаться как подкадр PHICH, ненулевой подкадр PHICH и т. д. Подкадры PHICH представляют собой подкадры с ненулевыми значениями n_{DL_ACK} в таблице 3.

Таблица 3nDL_ACK для временной шкалы HARQ восходящей линии связи
Конфигурация восходящей линии связи - нисходящей линии связи	Номер n подкадра нисходящей линии связи
0	1	2	3	4	5	6	7	8	9
0	7	4				7	4
1		4			6		4			6
2				6					6
3	6								6	6
4									6	6
5									6
6	6	4				7	4			6

Для TDD каждый подкадр нисходящей линии связи каждой конфигурации восходящей линии связи - нисходящей линии связи также ассоциируется с конкретной временной шкалой HARQ для передачи данных по нисходящей линии связи, которая может упоминаться как временная шкала HARQ нисходящей линии связи. Временная шкала HARQ нисходящей линии связи для каждого подкадра нисходящей линии связи указывает конкретный подкадр восходящей линии связи, в котором посылать ACK/NACK по PUCCH или PUSCH для передачи данных, посылаемой по PDSCH в этом подкадре нисходящей линии связи. Как показано на фиг. 3A, ACK/NACK может посылаться по PUCCH или PUSCH в подкадре восходящей линии связи, который находится через n_{UL_ACK} подкадров после подкадра нисходящей линии связи, в котором данные передаются по PDSCH, где n_{UL_ACK}≥4 в версии 10 LTE.

Таблица 4 перечисляет значения n_{UL_ACK} для разных подкадров восходящей линии связи, в которых ACK/NACK может посылаться по PUCCH или PUSCH для семи конфигураций восходящей линии связи - нисходящей линии связи, показанных в таблице 1. В качестве примера для конфигурации 0 восходящей линии связи - нисходящей линии связи ACK/NACK может посылаться по PUCCH или PUSCH (i) в подкадре 2 восходящей линии связи для передачи данных, посылаемой по PDSCH в подкадре 6 нисходящей линии связи предыдущего радиокадра, или (ii) в подкадре 4 восходящей линии связи для передачи данных, посылаемой по PDSCH в подкадре 0 нисходящей линии связи.

Таблица 4nUL_ACK для временной шкалы HARQ нисходящей линии связи
Конфигурация восходящей линии связи - нисходящей линии связи	Номер n подкадра восходящей линии связи
0	1	2	3	4	5	6	7	8	9
0			6		4			6		4
1			6, 7	4				6, 7	4
2			4, 6, 7, 8					4, 6, 7, 8
3			6, 7, 11	5, 6	4, 5
4			7, 8, 11, 12	4, 5, 6, 7
5			4, 5, 6, 7, 8, 9, 11, 12, 13
6			7	7	5			7	7

Фиг. 4A изображает передачу данных нисходящей линии связи по TDD CC с конфигурацией 1 восходящей линии связи - нисходящей линии связи. Для конфигурации 1 восходящей линии связи - нисходящей линии связи каждый радиокадр включает в себя подкадры 0, 1, 4, 5, 6 и 9 нисходящей линии связи (обозначенные как «D» и «S») и подкадры 2, 3, 7 и 8 восходящей линии связи (обозначенные как «U»). Для передачи данных по нисходящей линии связи eNB может посылать предоставления нисходящей линии связи (DL) и данные в подкадрах 0, 1, 4, 5, 6 и 9 нисходящей линии связи, и UE может посылать ACK/NACK в подкадрах 7, 7, 8, 2, 2 и 3 восходящей линии связи соответственно.

Фиг. 4B изображает передачу данных восходящей линии связи по TDD CC с конфигурацией 1 восходящей линии связи - нисходящей линии связи. eNB может посылать предоставления восходящей линии связи (UL) в подкадрах 1, 4, 6 и 9 нисходящей линии связи, UE может посылать данные в подкадрах 7, 8, 2 и 3 восходящей линии связи соответственно, и eNB может посылать ACK/NACK в подкадрах 1, 4, 6 и 9 нисходящей линии связи соответственно.

Фиг. 5A изображает передачу данных нисходящей линии связи по TDD CC с конфигурацией 2 восходящей линии связи - нисходящей линии связи. Для конфигурации 2 восходящей линии связи - нисходящей линии связи каждый радиокадр включает в себя подкадры 0, 1, 3, 4, 5, 6, 8 и 9 нисходящей линии связи и подкадры 2 и 7 восходящей линии связи. Для передачи данных по нисходящей линии связи eNB может посылать предоставления DL и данные в подкадрах 0, 1, 3, 4, 5, 6, 8 и 9 нисходящей линии связи, и UE может посылать ACK/NACK в подкадрах 7, 7, 7, 2, 2, 2, 2 и 7 восходящей линии связи соответственно.

Фиг. 5B изображает передачу данных восходящей линии связи по TDD CC с конфигурацией 2 восходящей линии связи - нисходящей линии связи. eNB может посылать предоставления UL в подкадрах 3 и 8 нисходящей линии связи, UE может посылать данные в подкадрах 7 и 2 восходящей линии связи соответственно, и eNB может посылать ACK/NACK в подкадрах 3 и 8 нисходящей линии связи соответственно.

Беспроводная сеть 100 может поддерживать работу на единственной несущей или на многочисленных CC для каждой из нисходящей линии связи и восходящей линии связи. Работа на многочисленных CC может упоминаться как агрегация несущих (CA), работа на многих несущих и т. д.

Фиг. 6A изображает пример непрерывной агрегации несущих. K CC может быть доступно, и они могут находиться рядом друг с другом, где обычно K может представлять собой любое целочисленное значение. Каждая CC может иметь полосу частот 20 МГц или менее в LTE.

Фиг. 6B изображает пример прерывистой агрегации несущих. K CC могут быть доступны и могут быть отдельными друг от друга. Каждая CC может иметь полосу частот 20 МГц или менее в LTE.

В одном варианте осуществления данные и информация управления могут посылаться независимо и могут приниматься на каждой CC. Это может достигаться посредством использования (i) отдельного быстрого обратного преобразования Фурье (IFFT) и отдельного передатчика для каждой CC на передающем объекте и (ii) отдельного приемника и отдельного быстрого преобразования Фурье (FFT) для каждой CC на приемном объекте. До K символов включительно мультиплексирования с ортогональным частотным разделением каналов (OFDM-символов) или SC-FDMA-символов могут передаваться одновременно по до K CC включительно в одном символьном периоде.

В другом варианте осуществления данные и информация управления могут посылаться и могут приниматься вместе по всем CC. Это может достигаться посредством использования (i) единственного IFFT и единственного передатчика для всех K CC на передающем объекте и (ii) единственного приемника и единственного FFT для всех K CC на приемном объекте. Единственный OFDM-символ или SC-FDMA-символ может передаваться по до K CC включительно в одном символьном периоде.

В версии 10 LTE UE может быть сконфигурировано с пятью CC включительно для агрегации несущих. Каждая CC может иметь полосу частот до 20 МГц и может быть обратно совместимой с версией 8 LTE. UE, таким образом, может быть сконфигурировано с до 100 МГЦ включительно для до пяти CC включительно. В одном варианте осуществления одна CC может обозначаться как первичная CC (PCC) для нисходящей линии связи и может упоминаться как PCC нисходящей линии связи. PCC нисходящей линии связи может переносить некоторую DCI, такую как предоставления нисходящей линии связи, предоставления восходящей линии связи, ACK/NACK и т. д. В одном варианте осуществления одна CC может обозначаться как первичная CC для восходящей линии связи и может упоминаться как PCC восходящей линии связи. PCC восходящей линии связи может переносить некоторую UCI, такую как ACK/NACK и т. д. В одном варианте осуществления PCC нисходящей линии связи может быть такой же, что и PCC восходящей линии связи, и обе могут упоминаться как PCC. В другом варианте осуществления PCC нисходящей линии связи может быть отличной от PCC восходящей линии связи.

Для агрегации несущих UE может поддерживать работу на одной PCC и одной или более вторичных CC (SCC) на нисходящей линии связи. UE также может поддерживать работу на одной PCC и нуле или более SCC на восходящей линии связи. SCC представляет собой CC, которая не является PCC.

UE может быть с
