Приспособление для обработки поясов швейных изделий

Приспособление для обработки поясов швейных изделий

Иллюстрации

Показать все

Реферат

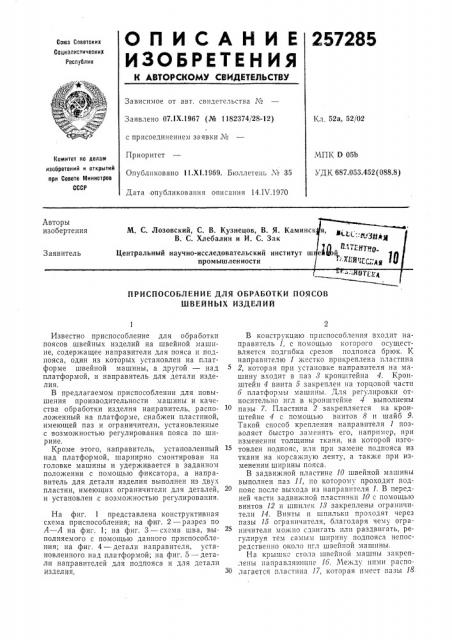

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.1Х.1967 (№ 1182374/28-12) Кл. 52а, 52/02 с присоединением заявки ¹

МПК D 05Ь

УДК 687.053,452.(088.8) Приоритет

Опубликовано 11.Х11969. Бюллетень ¹ 35

Дата опубликования описания 14.IV.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобертения

М. С. Лозовский, С. В. Кузнецов, В. Я. Каминск

В. С. Хлебалин и И. С. Зак

Центральный научно-исследовательский институт ш промышленности

Заявитель

О ТЕ т.",4

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ПОЯСОВ

ШВЕЙНЫХ ИЗДЕЛИЙ

Известно приспособление для обработки поясов швейных изделий на швейной машине, содержащее направители для пояса и подпояса, один из которых установлен на платформе швейной машины, а другой — над платформой, и направитель для детали изделия.

В предлагаемом приспособлении для повышения производительности машины и качества обработки изделия направитель, расположенный на платформе, .снабжен пластиной, имеющей паз и ограничители, установленные с возможностью регулирования пояса по ширине.

Кроме этого, направитель, установленный над платформой, шарнирно смонтирован на головке машины и удерживается в заданном положении с помощью фиксатора, а направитель для детали изделия выполнен из двух пластин, имеющих ограничители для деталей, и установлен с возможностью регулирования.

На фиг. 1 представлена конструктивная схема приспособления; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — схема шва, выполняемого с помощью данного приспособления; на фиг. 4 — детали направителя, установленного над платформой; на фиг. 5 — детали направитслей для подпояса и для детали изделия,.

В конструкцию приспособления входит направитель 1, с помощью которого осуществляется подгпбка срезов подпояса брюк. К направителю 1 жестко прикреплена пластина

2, которая прп установке направителя на машину входит в паз 8 кронштейна 4. Кронштейн 4 винта 5 закреплен на торцовой части

6 платформы машины. Для регулировки относительно пгл в кронштейне 4 выполнены пазы 7. Пластина 2 закрепляется на кронштейне 4 с помощью винтов 8 и шайб 9.

Такой способ крепления направптеля 1 позволяет быстро заменять его, например, при изменении толщины ткани, на которой изготовлен подпояс, или прп замене подпояса из ткани на корсажпую ленту, а также при изменении ширины пояса.

В задвижной пластине 10 швейной машины выполнен паз 11, по которому проходит подпояс после выхода из направптеля 1. В передней части задвижной пластинки 10 с помощью винтов 12 и шпилек 18 закреплены ограничители 14. Винты и шпильки проходят через пазы 15 ограничителя, благодаря чему ограничители можно сдвигать пли раздвигать, регулируя тем самым ширину подпояса непосредственно около пгл швейной машины.

На крышке стола швейной машны закреплены направляющие 16. Между ними распо30 лагается пластина 17, которая имеет пазы 18

257285 и 19. Через эти пазы проходят винты 20. С направителем 21, например, путем пайки или сварки жестко соединен вкладыш 22, а с направителем 28 — вкладыш 24. Вкладыши 22 и 24 входят в пазы 18 и 19 пластины 17 и закрепляются винтами 20. Вкладыш 24 проходит также через паз 25 направителя 21. Ребро 26 направителя 28 располагается под отогнутым бортиком 27 направителя 21. Благодаря такому способу крепления направители можно регулировать относительно игл вместе и каждый отдельно.

Борт 28 направителя 28 предназначен для направления верхнего среза брюк. По упору

29 укладываются шлевки 80. На направителе

21 смонтирован нож 81, предназначенный для обрезки ниток, соединяющих шлевки. С целью точной ф ик сации на пластине 17 сделаны выступы, которые входят в паз 82 задвижной пластинки 10. На рукаве машины закреплен направитель 88, в котором, подгибаются срезы пояса и брюк. На кронштейне 4 установлено устройство для регулирс вания натя>ке»ия подпояса, которое состоит из винтов 84, пру>кипы

85, шайб 86 и пластины 87. Винты ввернуты в кронштейн 4.

В пластине 87 сделан паз 88, через который проходит винт 84. При заправке подпояса 89 в направитель пластина откидывается, поворачиваясь вокруг оси отверстия 40. Во время работы паз 88 снова вводится между кронштейном 4 и шайбой 86.

Верхний направитель 88 для облегчения заправки ниток в иглы и для заправки пояса

41 в направитель выполнен откидным. Кронштейн 42, на котором закреплен направителЬ, шарнирной осью 48 соединен с дер>кавкой

44. Дер>кавка осью 45 соединена с планкой

46, ко" îðàÿ жестко закреплена»а фронтовой доске швейной машины. Фиксатор 47 шарнир- ным винтом 48 соединен с выступом 49 планки 46. Зу.б 50 фиксатора входит в паз 51 державки. Для освобождения рабочей зоны достаточно вывести зуб из паза, после чего поворотом вокруг оси 45 направитель 88 можно откинуть.

Предмет изобретения

1. Приспособлоние для обработки поясов швейных изделий, содержащее направ ители для пояса и подпояса, один из которых установлен на платформе швейной машины, а другой — над платформой, и направ ительдля детали изделия, отличающееся тем, что,,с целью повышения производительности и качества изделия, направитель, расположенный на платформе, снабжен пластиной, имеющей паз и ограничители, установленные с возможностью регулирования пояса по ширине.

2. Приспособление по п. 1, отличающееся тем, что направитель, установленный над платформой, шарнирно смонтирован на головке машины и удерживается в заданном поЗО ложении с помощью фиксатора.

3. Приспособление по п. 1, отличающееся тем, что направитель для детали изделия выполнен из двух пластин, имеющих ограничители для деталей; и установлен с возможно35 стью регулирования.

257285
