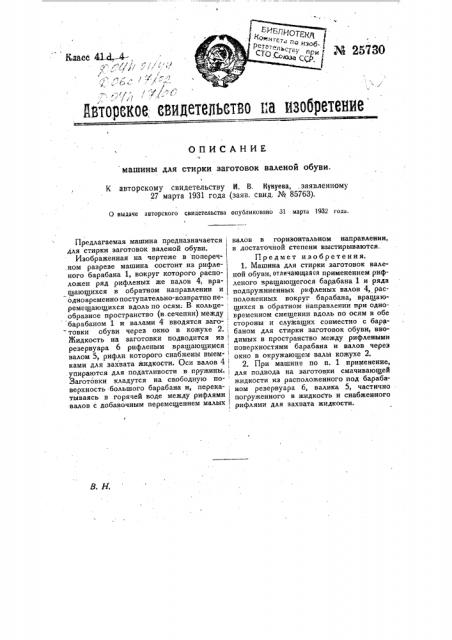

ОПИСАНИЕ машины для стирки заготовок валеной обуви.

К авторскому свидетельству И. В. Кукуева,, заявленному

27 марта 1931 года (заяв. свид. № 85763).

0 выдаче авторского свидетельства опубликовано 3I марта 1932 года.

В. Н, Предлагаемая машина предназначается для стирки заготовок валеной обуви.

Изображенная на чертеже в попереч- I . ном разрезе машина состоит из рифленого барабана 1, вокруг которого расположен ряд рифленых же валов 4, вращающихся в обратном направлении и одновременно поступательно-возвратно пе-, ремещающихся вдоль по осям; В кольце-: образное пространство (в.сечении) между барабаном 1 и валами 4 вводятся заго-

1 товки обуви через окно в кожухе 2., Жидкость на заготовки подводится из резервуара 6 рифленым вращающимся валом 5, рифли которого снабжены выем- ками для захвата жидкости. Оси валов 4 1

1 упираются для податливости в пружины.;

Заготовки кладутся на свободную по- верхность -большого барабана и, перекатываясь в горячей воде между рифлями I валов с добавочным перемещением малых I валов в горизонтальном направлении, в достаточной степени выстирываются.

Предмет изобретения.

1. Машина для стирки заготовок валеной обуви, отднчающаясв применением рифленого вращающегося барабана 1 и ряда подпружиненных рифленых валов 4, расположенных вокруг барабана, вращающихся в обратном направлении при одновременном смещении вдоль по осям в обе стороны и служащих совместно с барабаном для стирки заготовок обуви, вводимых в пространство между рифлеными поверхностями барабана и валов через окно в окружающем валы кожухе 2.

2. При машине по п. 1 применение, для подвода на заготовки смачивающей жидкости из расположенного под барабаном резервуара 6, валика 5, частично погруженного в жидкость и снабженного рифлями для захвата жидкости.
