Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к контейнеру подачи проявителя, съемным образом устанавливаемому в устройство приема проявителя, к системе подачи проявителя, содержащей устройство приема проявителя и контейнер подачи проявителя, и к устройству формирования изображения.

Контейнер подачи проявителя и система подачи проявителя используются с устройством формирования изображения, таким как копировальный аппарат, факсимильный аппарат, принтер или комплексный аппарат, имеющий функции множества таких аппаратов.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Традиционно устройство формирования изображения электрофотографического типа, такое как электрофотографический копировальный аппарат, использует проявитель (тонер) из мелких частиц. В таком устройстве формирования изображения проявитель (тонер) подается из контейнера подачи проявителя в ответ на его потребление в результате операции формирования изображения.

Что касается обычного контейнера подачи проявителя, известен тип, в котором тонер подается, используя воздух.

Например, выложенная заявка Hei 10-268641 на патент Японии и выложенная заявка 2000-199994 на патент Японии применяют модель с подачей воздуха, в которой между контейнером вмещения тонера и проявочным устройством предусмотрен винтовой насос и воздушный насос, при этом тонер этими насосами подается давлением вверх к проявочному устройству из контейнера вмещения тонера.

Кроме того, выложенная заявка Hei 10-268641 на патент Японии и выложенная заявка 2000-199994 на патент Японии используют фильтр (вентилирующий элемент), предусмотренный перед проявочным устройством для разделения тонера и газов друг от друга, поскольку если смесь тонера и воздуха подается в проявочное устройство, тонер выдувается из проявочного устройства, что приводит к ухудшению качестве изображения.

Однако при использовании устройств, раскрытых в выложенной заявке Hei 10-268641 на патент Японии и выложенной заявке 2000-199994 на патент Японии, проблемы, которые будут описаны ниже, могут возникать из-за применения модели с подачей воздуха, в которой осуществляется подача тонера давлением.

Здесь фильтр должен предоставлять возможность выпускания воздуха, но предотвращать прохождение тонера, и по этой причине закупоривание фильтра является неизбежным.

Таким образом, в случае конструкции, раскрытой в выложенной заявке Hei 10-268641 на патент Японии и выложенной заявке 2000-199994 на патент Японии, использующей модель с подачей воздуха, в которой тонер подается давлением, давление воздуха, применяется для фильтра в одну сторону, т.е. лишь в направлении выпускания воздуха, это приводит к тому, что фильтр становится закупоренным тонером в течение короткого периода времени. В результате функция выпускания фильтра ухудшается, а тонер может быть выдут из проявочного устройства, что приводит к ухудшению качества изображения.

Соответственно задача настоящего изобретения - обеспечить контейнер подачи проявителя и систему подачи проявителя, в которых может быть пресечено закупоривание вентилирующего элемента проявителем.

Другая задача настоящего изобретения - обеспечить контейнер подачи проявителя и устройство формирования изображения, в котором может быть пресечено ухудшение качества изображения, свойственное закупориванию вентилирующего элемента проявителем.

Эти и другие задачи, признаки и преимущества настоящего изобретения станут более очевидными при рассмотрении последующего описания вариантов осуществления настоящего изобретения, взятых в связи с прилагаемыми чертежами.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Первое изобретение предусматривает контейнер подачи проявителя, съемным образом устанавливаемый в устройство приема проявителя, причем упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент, предоставляющий возможность впуска и выпуска воздуха из упомянутой части приема проявителя, причем упомянутый контейнер подачи проявителя содержит: часть вмещения проявителя для вмещения проявителя; выпускное отверстие для предоставления возможности выпуска проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя; подводящую привод часть для приема движущей силы от упомянутого устройства приема проявителя; и насосную часть, допускающую приведение ее в действие от движущей силы, принятой упомянутой подводящей привод частью, для повторного чередования операции выпускания и операции всасывания через упомянутое выпускное отверстие.

Второе изобретение предусматривает систему подачи проявителя, содержащую устройство приема проявителя, контейнер подачи проявителя, съемным образом устанавливаемый в упомянутое устройство приема проявителя, в которой упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя и приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; при этом упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя для вмещения проявителя, выпускное отверстие для предоставления возможности выпуска проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя, подводящую привод часть для приема движущей силы от упомянутого устройства приема проявителя, и насосную часть, допускающую приведение ее в действие от движущей силы, принятой упомянутой подводящей привод частью, для повторного чередования операции выпускания и операции всасывания через упомянутое выпускное отверстие.

Третье изобретение предусматривает контейнер подачи проявителя, съемным образом устанавливаемый в устройство формирования изображения, снабженный устройством приема проявителя, причем упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя, причем упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя, выпускное отверстие для предоставления возможности выпуска проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя, подводящую привод часть для приема движущей силы от упомянутого устройства формирования изображения, и насосную часть, допускающую приведение ее в действие движущей силой, принятой упомянутой подводящей привод частью, для того, чтобы вызывать повторное чередование выходного и входного потока воздуха в часть приема проявителя через упомянутое выпускное отверстие.

Четвертое изобретение предусматривает устройство формирования изображения, содержащее устройство приема проявителя и контейнер подачи проявителя, съемным образом устанавливаемый в упомянутое устройство приема проявителя, в котором упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя и приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; при этом упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя для вмещения проявителя, выпускное отверстие для предоставления возможности выпуска проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя, насосную часть, допускающую приведение ее в действие движущей силой, принятой упомянутой подводящей привод частью, для того, чтобы вызывать повторное чередование выходного и входного потока воздуха в часть приема проявителя через упомянутое выпускное отверстие.

Пятое изобретение предусматривает контейнер подачи проявителя, съемным образом устанавливаемый в устройство приема проявителя, причем упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя и вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя, причем упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести не меньшую чем 4,3×10^-4 кг*м²/с² и не большую чем 4,14×10^-3 кг*м²/с², точечное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, причем упомянутое выпускное отверстие имеет площадь не большую чем 12,6 мм², подводящую привод часть для приема движущей силы от упомянутого устройства пополнения проявителя, и механизм генерирования воздушного потока для генерирования повторного и чередующегося впуска и выпуска воздушного потока через точечное отверстие.

Шестое изобретение предусматривает систему подачи проявителя, содержащую устройство приема проявителя, контейнер подачи проявителя, съемным образом устанавливаемый в упомянутое устройство приема проявителя, в которой: упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя и приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; при этом упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести не меньшую чем 4,3×10^-4 кг*м²/с² и не большую чем 4,14×10^-3 кг*м²/с², точечное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, причем упомянутое выпускное отверстие имеет площадь не большую чем 12,6 мм², подводящую привод часть для приема движущей силы от упомянутого устройства пополнения проявителя, механизм генерирования воздушного потока для генерирования повторного и чередующегося впуска и выпуска воздушного потока через точечное отверстие.

Седьмое изобретение предусматривает контейнер подачи проявителя, съемным образом устанавливаемый в устройство приема проявителя, причем упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя и вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя, причем упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести не меньшую чем 4,3×10^-4 кг*м²/с² и не большую чем 4,14×10^-3 кг*м²/с², точечное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, причем упомянутое выпускное отверстие имеет площадь не большую чем 12,6 мм², подводящую привод часть для приема движущей силы от упомянутого устройства пополнения проявителя; и механизм порождения воздушного потока для порождения повторного и чередующегося впуска и выпуска воздушного потока через точечное отверстие.

Восьмое изобретение предусматривает систему подачи проявителя, содержащую устройство приема проявителя, контейнер подачи проявителя, съемным образом устанавливаемый в упомянутое устройство приема проявителя, в которой упомянутое устройство приема проявителя включает в себя часть приема проявителя для приема проявителя, вентилирующий элемент для предоставления возможности впуска и выпуска воздуха из упомянутой части приема проявителя и приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; при этом упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести не меньшую чем 4,3×10^-4 кг*м²/с² и не большую чем 4,14×10^-3 кг*м²/с², точечное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, причем упомянутое выпускное отверстие имеет площадь не большую чем 12,6 мм², подводящую привод часть для приема движущей силы от упомянутого устройства пополнения проявителя, и механизм генерирования воздушного потока для генерирования повторного и чередующегося впуска и выпуска воздушного потока через точечное отверстие, с тем чтобы вызывать периодический повторяющийся впуск и выпуск потока через упомянутый вентилирующий элемент.

Эти и другие задачи, признаки и преимущества настоящего изобретения станут более очевидными при рассмотрении последующего описания предпочтительных вариантов осуществления настоящего изобретения, взятых в соединении с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 представляет собой вид в разрезе примера устройства формирования изображения.

Фиг.2 - вид в перспективе устройства формирования изображения.

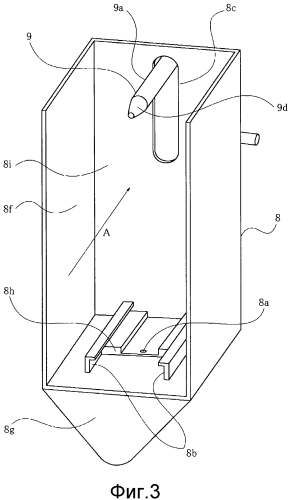

Фиг.3 - вид в перспективе устройства приема проявителя согласно варианту осуществления настоящего изобретения.

Фиг.4 - вид в перспективе устройства приема проявителя Фиг.3, если смотреть в другом направлении.

Фиг.5 - вид в разрезе устройства приема проявителя Фиг.3.

Фиг.6 - структурная схема, иллюстрирующая функцию и конструкцию устройства управления.

Фиг.7 - блок схема, иллюстрирующая последовательность операции подачи.

Фиг.8 - вид в разрезе, иллюстрирующий устройство приема проявителя без бункера и состояние установки контейнера подачи проявителя.

Фиг.9 - вид в перспективе, иллюстрирующий контейнер подачи проявителя.

Фиг.10 - вид в разрезе контейнера подачи проявителя.

Фиг.11 - вид в разрезе контейнера подачи проявителя, на котором выпускное отверстие и наклонная поверхность соединены.

Часть (а) Фиг.12 - вид в перспективе лопасти, использующейся в устройстве для измерения энергии текучести, часть (b) - схематичный вид измерительного устройства.

Фиг.13 - график, показывающий отношение между диаметром выпускного отверстия и выпускаемым количеством.

Фиг.14 - график, показывающий отношение между величиной заполнения контейнера и выпускаемым количеством.

Фиг.15 - вид в перспективе, иллюстрирующий одно из операционных состояний контейнера подачи проявителя и устройства приема проявителя.

Фиг.16 - вид в перспективе контейнера подачи проявителя и устройства приема проявителя.

Фиг.17 - вид в разрезе контейнера подачи проявителя и устройства приема проявителя.

Фиг.18 - вид в разрезе контейнера подачи проявителя и устройства приема проявителя.

Фиг.19 иллюстрирует изменение внутреннего давления части вмещения проявителя в устройстве и системе настоящего изобретения.

Часть (а) Фиг.20 - структурная схема, иллюстрирующая систему подачи проявителя (вариант 1 осуществления), использованную в проверочном эксперименте, часть (b) - схематичный вид, иллюстрирующий происходящее в контейнере подачи проявителя.

Часть (а) Фиг.21 - структурная схема, иллюстрирующая систему подачи проявителя (сравнительный пример), использованную в проверочном эксперименте, часть (b) - схематичный вид, иллюстрирующий происходящее в контейнере подачи проявителя.

Фиг.22 - вид в перспективе контейнера подачи проявителя согласно варианту 2 осуществления.

Фиг.23 - вид в разрезе контейнера подачи проявителя Фиг.22.

Фиг.24 - вид в перспективе контейнера подачи проявителя согласно варианту 3 осуществления.

Фиг.25 - вид в перспективе контейнера подачи проявителя согласно варианту 3 осуществления.

Фиг.26 - вид в перспективе контейнера подачи проявителя согласно варианту 3 осуществления.

Фиг.27 - вид в перспективе контейнера подачи проявителя согласно варианту 4 осуществления.

Фиг.28 - вид в перспективе в разрезе контейнера подачи проявителя согласно варианту 4 осуществления.

Фиг.29 - местный вид в разрезе контейнера подачи проявителя согласно варианту 4 осуществления.

Фиг.30 - вид в разрезе другого примера согласно варианту 4 осуществления.

Часть (а) Фиг.31 - вид спереди установочной части, часть (b) - местный увеличенный вид в перспективе внутренней области установочной части, часть (с) - местный вид в разрезе устройства приема проявителя.

Часть (а) Фиг.32 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 5 осуществления, часть (b) - вид в перспективе, иллюстрирующий структуру в окрестности выпускного отверстия, части (с) и (d) - вид спереди и вид в разрезе иллюстрирующие состояние, в котором контейнер подачи проявителя установлен на установочную часть устройства приема проявителя.

Часть (а) Фиг.33 - вид в перспективе части вмещения проявителя, часть (b) - вид в перспективе в разрезе контейнера подачи проявителя, часть (с) - вид в разрезе внутренней поверхности фланцевой части, и часть (d) - вид в разрезе контейнера подачи проявителя согласно варианту 5 осуществления.

Фиг.34 - вид в разрезе, иллюстрирующий поведение при всасывании и операцию выпускания насосной части в контейнере подачи проявителя согласно варианту 5 осуществления.

Фиг.35 - развернутая вертикальная проекция конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.36 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.37 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.38 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.39 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.40 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.41 - развернутая вертикальная проекция примера конфигурации кулачковой канавки контейнера подачи проявителя.

Фиг.42 - графики, показывающие изменения внутреннего давления контейнера подачи проявителя.

Часть (а) Фиг.43 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 6 осуществления, часть (b) - вид в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя.

Фиг.44 - вид в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 7 осуществления.

Часть (а) Фиг.45 - вид в перспективе контейнера подачи проявителя согласно варианту 8 осуществления, часть (b) - вид в разрезе контейнера подачи проявителя, часть (с) - вид в перспективе кулачковой шестерни, и часть (d) - увеличенный вид части вращательного зацепления кулачковой шестерни.

Часть (а) Фиг.46 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 9 осуществления, часть (b) - вид в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя.

Часть (а) Фиг.47 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 10 осуществления, часть (b) - вид в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя.

Части (а)-(d) Фиг.48 иллюстрируют работу преобразующего привод механизма.

Часть (а) Фиг.49 - вид в перспективе контейнера подачи проявителя согласно варианту 11 осуществления, при этом части (b) и (с) иллюстрируют операции преобразующего привод механизма.

Часть (а) Фиг.50 - вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 12 осуществления, части (b) и (с) - виды в разрезе, иллюстрирующие операции всасывания и выпускания насосной части.

Часть (а) Фиг.51 - вид в перспективе, иллюстрирующий другой пример контейнера подачи проявителя согласно варианту 12 осуществления, часть (b) иллюстрирует соединительную часть контейнера подачи проявителя.

Часть (а) Фиг.52 - вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 12 осуществления, части (b) и (с) - виды в разрезе, иллюстрирующие операции всасывания и выпускания насосной части.

Часть (а) Фиг.53 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 14 осуществления, часть (b) - вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя, на части (с) показана конструкция конечного участка части вмещения проявителя, на частях (d) и (е) проиллюстрирован режим работы при операции всасывания и выпускания насосной части.

Часть (а) Фиг.54 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 15 осуществления, часть (b) - вид в перспективе, иллюстрирующий конструкцию фланцевой части, и часть (с) - вид, иллюстрирующий конструкцию цилиндрической части.

Части (а) и (b) Фиг.55 - виды в разрезе, иллюстрирующие операции всасывания и выпускания насосной части контейнера подачи проявителя согласно варианту 15 осуществления.

На Фиг.56 проиллюстрирована конструкция насосной части контейнера подачи проявителя согласно варианту 15 осуществления.

Части (а) и (b) Фиг.57 - схематичные виды в разрезе контейнера подачи проявителя согласно варианту 16 осуществления.

Части (а) и (b) Фиг.58 - вид в перспективе цилиндрической части и фланцевой части контейнера подачи проявителя согласно варианту 17 осуществления.

Части (а) и (b) Фиг.59 - местные виды в перспективе в разрезе контейнера подачи проявителя согласно варианту 17 осуществления.

Фиг.60 - временная диаграмма, иллюстрирующая взаимоотношение между рабочим состоянием насоса согласно варианту 17 осуществления и привязкой по времени открывания и закрывания вращающейся заслонки.

Фиг.61 - местный вид в перспективе в разрезе, иллюстрирующий контейнер подачи проявителя согласно варианту 18 осуществления.

Части (а)-(с) Фиг.62 - местные виды в разрезе, иллюстрирующие рабочие состояния насосной части согласно варианту 18 осуществления.

Фиг.63 - временная диаграмма, иллюстрирующая взаимоотношение между рабочим состоянием насоса согласно варианту 18 осуществления и привязкой по времени открывания и закрывания стопорного клапана.

Часть (а) Фиг.64 - местный вид в перспективе контейнера подачи проявителя согласно варианту 19 осуществления, часть (b) - вид в перспективе фланцевой части, и часть (с) - вид в разрезе контейнера подачи проявителя.

Часть (а) Фиг.65 - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 20 осуществления, часть (b) - вид в перспективе в разрезе конструкции контейнера подачи проявителя.

Фиг.66 - местный вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 20 осуществления.

Часть (а) Фиг.67 - вид в перспективе сечения, показывающий контейнер подачи проявителя, снабженный стержнем перемешивания, а часть (b) - вид в разрезе контейнера подачи проявителя.

Фиг.68 - вид в перспективе в разрезе контейнера подачи проявителя, иллюстрирующий герметизацию между фланцевой частью и цилиндрической частью.

Часть (а) Фиг.69 - покомпонентный вид в перспективе контейнера подачи проявителя, и часть (b) - вид в перспективе контейнера подачи проявителя.

Фиг.70 - вид в перспективе тела контейнера.

Часть (а) Фиг.71 - вид в перспективе верхней фланцевой части (верхней стороны), часть (b) - вид в перспективе верхней фланцевой части (нижней стороны).

Часть (а) Фиг.72 - вид в перспективе нижней фланцевой части (верхней стороны), часть (b) - вид в перспективе нижней фланцевой части (нижней стороны), и часть (с) - вид спереди нижней фланцевой части.

Фиг.73 - вид (а) в плане сверху и вид (b) в перспективе заслонки.

Фиг.74 - вид (а) в перспективе и вид (b) спереди насоса.

Фиг.75 - вид (а) в перспективе (верхней стороны) и вид (b) в перспективе (нижней стороны) элемента возвратно-поступательного движения.

Фиг.76 - вид (а) в перспективе (верхней стороны) и вид (b) в перспективе (нижней стороны) крышки.

Часть (а) Фиг.77 - местный увеличенный вид в перспективе устройства приема проявителя, часть (b) - вид в перспективе части приема проявителя.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

В нижеследующем будет дано подробное описание в отношении контейнера подачи проявителя, системы подачи проявителя и устройства формирования изображения согласно настоящему изобретению. В нижеследующем описании различные конструкции контейнера подачи проявителя могут быть заменены другими известными конструкциями, имеющими подобные функции, в пределах объема концепции изобретения, если не указано иначе. Другими словами, настоящее изобретение не ограничено конкретными конструкциями вариантов осуществления, которые будут описаны в дальнейшем, если не указано иное.

Вариант 1 осуществления

Прежде всего, будут описаны основные конструкции устройства формирования изображения, а затем, будут описаны устройство приема проявителя и контейнер подачи проявителя, составляющие систему подачи проявителя в устройстве формирования изображения.

Устройство формирования изображения

Обращаясь к фиг.1, будет дано описание в отношении конструкций копировального аппарата (электрофотографического устройства формирования изображения), применяющего технологический процесс электрофотографического типа, в качестве примера устройства формирования изображения, использующего устройство приема проявителя, в которое съемным образом устанавливается контейнер подачи проявителя (так называемый картридж с тонером).

На фигуре позицией 100 обозначен основной узел копировального аппарата (основной узел устройства формирования изображения или основной узел устройства). Посредством 101 обозначен оригинал, который помещен на стекло 102 стола поддержки оригинала. Световое изображение, соответствующее информации изображения оригинала, отображается на электрофотографическом фоточувствительном элементе 104 (фоточувствительном элементе) посредством множества зеркал М оптической части 103 и линзы Ln таким образом, что формируется электростатическое скрытое изображение. Электростатическое скрытое изображение визуализируется тонером (однокомпонентным магнитным тонером) в качестве проявителя (сухого порошка) проявочным устройством 201а сухого типа (однокомпонентным проявочным устройством).

В этом варианте осуществления в качестве проявителя, который должен подаваться из контейнера 1 подачи проявителя, используется однокомпонентный магнитный тонер, но настоящее изобретение не ограничено этим примером и включает в себя другие примеры, которые будут описаны в дальнейшем.

Более точно, в случае, когда применяется однокомпонентное проявочное устройство, использующее однокомпонентный немагнитный тонер, в качестве проявителя подается однокомпонентный немагнитный тонер. Кроме того, в случае, когда применяется двухкомпонентное проявочное устройство, использующее двухкомпонентный проявитель, содержащий в себе смешанный магнитный носитель и немагнитный тонер, в качестве проявителя подается немагнитный тонер. В таком случае, и немагнитный тонер, и магнитный носитель могут подаваться в качестве проявителя.

Позициями 105-108 обозначены кассеты, вмещающие материалы (листы) S записи. Листы S укладываются в стопы в кассетах 105-108, при этом оптимальная кассета выбирается на основе размера листа оригинала 101 или информации, введенной оператором (пользователем) с жидкокристаллической операционной части копировального аппарата. Материал записи не ограничен листом бумаги, а при желании может использоваться лист ОНР или другой материал.

Один лист S, подаваемый устройством 105А-108А подачи и отделения, подается на регистрационные валики 110 через подающую часть 109, при этом подается с привязкой по времени, синхронизированной вращением фоточувствительного элемента 104 и сканированием оптической части 103. Позициями 111, 112 обозначены зарядное устройство переноса и зарядное устройство отделения. Изображение проявителя, сформированное на фоточувствительном элементе 104, переносится на лист S зарядным устройством 111 переноса. Затем, лист S, несущий проявленное изображение (тонерное изображение), перенесенное на него, отделяется от фоточувствительного элемента 104 зарядным устройством 112 отделения.

После этого лист S, поданный подающей частью 113, подвергается нагреву и давлению в закрепляющей части 114 так, что проявленное изображение на листе фиксируется, а затем, пропускается через часть 115 выгрузки/перенаправления, в случае режима одностороннего копирования, и впоследствии лист S выгружается на разгрузочный лоток 117 валиками 116 выгрузки.

В случае режима двухстороннего копирования лист S проникает в часть 115 выгрузки/перенаправления, и его часть единожды выталкивается наружу устройства валиком 116 выгрузки. Его задний конец проходит через заслонку 118, при этом заслонка 118 является управляемой, при этом, когда он все еще зажат валиками 116 выгрузки, валики 116 выгрузки вращаются в обратном направлении таким образом, что лист S повторно подается в устройство. Далее лист S подается на регистрационные валики 110 посредством частей 119, 120 повторной подачи, а затем, перемещается по траектории подобной случаю режима одностороннего копирования, и выгружается в лоток 117 выгрузки.

В основном узле 100 устройства, вокруг фоточувствительного элемента 104 предусмотрено технологическое оборудование формирования изображения, такое как проявочное устройство 201а в качестве проявочного средства, часть 202 очистителя в качестве средства очистки, основное зарядное устройство 203 в качестве средства зарядки. Проявочное устройство 201 проявляет электростатическое скрытое изображение, сформированное на фоточувствительном элементе 104, оптической частью 103 в соответствии с информацией изображения, нанося проявитель на скрытое изображение. Основное зарядное устройство 203 равномерно заряжает поверхность фоточувствительного элемента с целью формирования желаемого электростатического изображения на фоточувствительном элементе 104. Часть 202 очистителя удаляет проявитель, оставшийся на фоточувствительном элементе 104.

Фиг.2 представляет собой внешний вид устройства формирования изображения. Когда оператор открывает переднюю крышку 40 замены, которая является частью наружного корпуса устройства формирования изображения, становится видна часть устройства 8 приема проявителя, которая будет описана в дальнейшем.

За счет вставки контейнера 1 подачи проявителя в устройство 8 приема проявителя, контейнер 1 подачи проявителя переходит в состояние подачи проявителя в устройство 8 приема проявителя. С другой стороны, когда оператор заменяет контейнер 1 подачи проявителя, выполняется операция, противоположная операции для установки, посредством которой контейнер 1 подачи проявителя вынимается из устройства 8 приема проявителя, при этом устанавливается новый контейнер 1 подачи проявителя. Передняя крышка 40 для замены представляет собой крышку исключительно для установки и снятия (замены) контейнера 1 подачи проявителя, и открывается и закрывается только для установки и демонтажа контейнера 1 подачи проявителя. При операции технического обслуживания и ремонта основного узла устройства 100, передняя крышка 100с открывается и закрывается.

Устройство приема проявителя

Обращаясь к Фиг.3, 4 и 5, будет описано устройство 8 приема проявителя. Фиг.3 представляет собой схематичный вид в перспективе устройства 8 приема проявителя. Фиг.4 представляет собой схематичный вид в перспективе устройства 8 приема проявителя при наблюдении с задней стороны Фиг.3. Фиг.5 представляет собой схематичный вид в разрезе устройства 8 приема проявителя.

Устройство 8 приема проявителя снабжено установочной частью (установочным пространством), из которого демонтируется (устанавливается съемным образом) контейнер 1 подачи проявителя. Оно также снабжено портом приема проявителя (отверстием приема проявителя) для приема проявителя, выпущенного из выпускного отверстия (выпускного порта) 1с контейнера 1 подачи проявителя, который будет описан в дальнейшем. Диаметр порта 8а приема проявителя желательно является по существу таким же, как у выпускного отверстия 1с контейнера 1 подачи проявителя, с точки зрения максимального предотвращения загрязнения внутренней области установочной части 8f проявителем. Когда диаметры порта 8а приема проявителя и выпускного отверстия 1с являются одинаковыми, можно избежать отложения проявителя и в результате засорения внутренней поверхности отличной от порта и отверстия.

В этом примере, порт 8а приема проявителя является небольшим отверстием (точечным отверстием) в соответствии с выпускным отверстием 1с контейнера 1 подачи проявителя, при этом диаметр φ имеет значение приблизительно 2 мм.

Также предусмотрена L-образная направляющая 8b позиционирования (удерживающий элемент) для фиксации положения контейнера 1 подачи проявителя таким образом, что направление установки контейнера 1 подачи проявителя в установочную часть 8f является направлением, указанным стрелкой А. Направление удаления контейнера 1 подачи проявителя из установочной части 8f является противоположным направлению стрелки А.

Кроме того, нижняя часть устройства 8 приема проявителя снабжена бункером 8g, функционирующим в качестве части приема проявителя для временного накопления проявителя. В бункере 8g предусмотрен винт 11 подачи для подачи проявителя в бункерную часть 201а проявителя, которая является частью проявочного устройства 201, и отверстие 8е для движения текучей среды в бункерную часть 201а проявителя.

Как показано на Фиг.4 и 5, бункер 8g снабжен отверстием, которое закрыто фильтром 8m, функционирующим в качестве вентилирующего элемента. Фильтр 8m по существу предотвращает утечку тонера из бункера 8g, при этом допускает вентиляцию бункера 8g. Таким образом, можно избавиться от повышения внутреннего давления в бункере 8g, и поэтому, можно предотвратить ухудшение качества изображения. Таким образом, даже если на контейнере 1 подачи проявителя предусматривается какой-либо фильтр в других целях, со стороны бункера предусматривается фильтр 8m. Кроме того, наличие фильтра 8m является предпочтительным, поскольку даже если небольшое количество воздуха входит и выпускается через фильтр, предусмотренный на контейнере 1 подачи проявителя, объем смеси тонера-воздуха уменьшается таким образом, что можно не принимать во внимание влияние небольшого количества воздуха.

Далее будет описана проблема, связанная с отсутствием фильтра 8m.

В этом примере бункер 8g является герметизированным за исключением порта 8а приема проявителя и отверстия 8е (порта сообщения, соединяемого с проявочным устройством), как показано на Фиг.17, в целях предотвращения выброса проявителя из бункера 8g. В течение формирования изображения внутренняя нижняя часть бункера 8g заполняется проявителем.

Поэтому, если воздух подается с проявителем из контейнера 1 подачи проявителя, который будет описан впоследствии, давление воздушного слоя в верхней части бункера 8g увеличивается, и это приводит к тому, что проявитель и/или воздух может быть непреднамеренно вытолкнут через отверстие 8е.

Если воздух выпускается через отверстие 8е совместно с проявителем, внутреннее давление проявочного устройства повышается, вызывая проблемы, заключающиеся в том, что проявитель выдувается на конечных частях (Фиг.1) проявочного валика 201f, или отношение Т/Н (отношение смеси проявителя к проявителю плюс носитель) в проявочном устройстве непреднамеренно значительно увеличивается в случае проявки, использующей двухкомпонентный проявитель. Такая проблема приводит к порче проявителя в устройстве формирования изображения или к ухудшению качества изображения, и поэтому, желательна модернизация.

По этим причинам в этом примере бункер 8g снабжается фильтром 8m совместно с отверстием, имеющим функцию контроля давления.

Фильтр 8m может быть любым, если он пропускает воздух, но плохо пропускает проявитель, т.е. он может разделить воздух и проявитель. Более точно, этот вариант осуществления использует PRECISE (торговое название
