Устройство и способ передачи состояния приема данных с использованием обратной связи

Устройство и способ передачи состояния приема данных с использованием обратной связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к области техники радиосвязи. Более конкретно настоящее изобретение относится к устройству и способу передачи состояния приема данных с использованием обратной связи.

Уровень техники

Система по стандарту долгосрочного развития (LTE) передает данные на основе гибридного автоматического запроса на повторную передачу (HARQ), т.е. приемное устройство данных отправляет информацию обратной связи по состоянию приема как подтверждение приема (ACK) или отрицание приема (NACK) согласно соответствующему состоянию приема данных. Информация диспетчеризации для динамической передачи данных по нисходящей линии связи передается через физический канал управления нисходящей линии связи (PDCCH), тогда как за исключением полупостоянной диспетчеризации (SPS) информация диспетчеризации начальной передачи для данных нисходящей линии связи не должна быть передана через PDCCH, и только во время повторной передачи данных нисходящей линии связи информация диспетчеризации должна быть передана через PDCCH.

Для LTE-системы с дуплексом с временным разделением каналов (TDD), когда число подкадров нисходящей линии связи превышает число подкадров восходящей линии связи, информация обратной связи по состоянию приема для данных нескольких подкадров нисходящей линии связи должна быть передана совместно в идентичном подкадре восходящей линии связи. Один из способов обратной связи состоит в том, чтобы выполнять операцию "AND" для информации обратной связи по состоянию приема для подкадров нисходящей линии связи, которые передают данные, с тем чтобы получать информацию обратной связи по состоянию приема в один бит для каждого кодового слова. Поскольку передача данных по нисходящей линии связи диспетчеризуется динамически через PDCCH, и абонентское устройство (UE) может не иметь возможности принимать PDCCH, передаваемый из базовой станции, могут быть несогласованности между приемным устройством и передающим устройством в способе выполнения операции "AND" согласно кодовому слову. Чтобы разрешать эту проблему, индекс назначения в нисходящей линии связи (DAI) используется в LTE TDD-системе так, что он указывает порядковый номер текущего подкадра нисходящей линии связи в радиокадре, который передает PDCCH, так что UE может обнаруживать, потерян или нет PDCCH в подкадрах нисходящей линии связи. Для радиокадра с 4 подкадрами нисходящей линии связи значение DAI может составлять 1, 2, 3 и 4.

Тем не менее, в вышеописанном способе существует проблема, т.е. случай, в котором последние несколько PDCCH потеряны, не может быть обнаружен. Следовательно, в LTE TDD указывается то, что UE должно передавать с использованием обратной связи информацию обратной связи по состоянию приема в канале обратной связи по состоянию приема, соответствующем последнему одному подкадру нисходящей линии связи, который принимает PDCCH, так что базовая станция может получать сведения о том, потеряло или нет UE PDCCH последних нескольких подкадров нисходящей линии связи, из канала, по которому UE передает с использованием обратной связи информацию обратной связи по состоянию приема.

В системе по усовершенствованному стандарту долгосрочного развития (LTE-A) технология агрегирования несущих (CA) использована для того, чтобы поддерживать более высокую скорость передачи, в которой две или более компонентных несущих (CC) агрегируются, чтобы получать большую рабочую полосу пропускания. Например, чтобы поддерживать полосу пропускания в 100 МГц, могут быть агрегированы 5 CC по 20 МГц. На основе CA базовая станция передает данные нисходящей линии связи в UE на двух или более CC. Соответственно, UE также должно поддерживать информацию обратной связи по состоянию приема для данных нисходящей линии связи, принимаемых из двух или более CC.

Согласно текущим результатам обсуждений по LTE-A самое большее 4 бита ACK/NACK-передачи могут поддерживаться на основе технологии выбора канала. В дуплексе с частотным разделением каналов (FDD) по LTE-A способ выбора канала фактически поддерживает только две CC, и самое большее 2 бита ACK/NACK-информации могут быть переданы с использованием обратной связи на каждой CC. При рассмотрении 4-битовой таблицы в качестве примера для первичной CC (PCC) и вторичной CC (SCC), использующих перекрестную CC-диспетчеризацию, два ACK/NCK-канала получаются посредством диспетчеризации PDCCH для передачи данных по нисходящей линии связи. Например, при условии, что минимальный CCE-индекс PDCCH составляет n, два ACK/NACK-канала могут быть получены посредством преобразования посредством использования LTE-способа из CCE-индексов n и n+1. Для SCC, не использующей перекрестную CC-диспетчеризацию, два ACK/NACK-канала сконфигурированы посредством верхнего уровня, и гибкость назначения может быть повышена через индикатор ACK/NACK-ресурса (ARI). Согласно текущим результатам обсуждений в FDD-системе используется 4-битовая таблица преобразования, как показано на фиг.3. Здесь ACK/NACK-каналы 1 и 2 соответствуют двум ACK/NACK-битам PCC последовательно, и ACK/NACK-каналы 3 и 4 соответствуют двум ACK/NACK-битам SCC последовательно. В таблице по фиг.3 такой признак, когда два ACK/NACK-канала всегда присутствуют одновременно или отсутствуют одновременно в идентичной CC, используется для того, чтобы оптимизировать производительность. Другая 4-битовая таблица преобразования является такой, как показано на фиг.12. Здесь только когда некоторая ACK/NACK-информация представляет собой ACK, ACK/NACK-канал, соответствующий ей, выбирается для передачи. Единственное исключение состоит в том, что для того, чтобы в полной мере воспользоваться возможностями обратной связи M (M равно 2, 3 или 4) ACK/NACK-каналов, когда первый фрагмент ACK/NACK-информации представляет собой NACK, а оставшиеся фрагменты ACK/NACK-информации представляют собой NACK или прерывистый прием (DRX), точка созвездия квадратурной фазовой манипуляции (QPSK) первого ACK/NACK-канала может использоваться для индикатора. Способ, как проиллюстрировано на фиг.12, может применяться к сценарию, в котором 4 ACK/NACK-бита и соответствующие ACK/NACK-каналы являются независимыми друг от друга.

В таблицах N обозначает NACK, A обозначает ACK, D обозначает DRX, и символ "/" обозначает "или".

Для LTE-A TDD-системы, в случае поддержки CA, UE должно передавать с использованием обратной связи значительно больше битов информации обратной связи по состоянию приема, чем в передаче с одной несущей. Например, когда радиокадр имеет 4 подкадра нисходящей линии связи для передачи данных и 5 CC, при условии, что передача данных со многими входами и многими выходами (MIMO) сконфигурирована для UE, должны быть переданы с использованием обратной связи 40 битов информации обратной связи по состоянию приема. Очевидно, что если также используется способ передачи с использованием обратной связи информации обратной связи по состоянию приема для одной несущей, то занимается существенный объем служебной информации в восходящей линии связи, и уменьшается зона покрытия восходящей линии связи. Кроме того, все каналы управления восходящей линии связи, в данный момент поддерживаемые в LTE-системе, не могут поддерживать настолько большой объем информации обратной связи по состоянию приема. Если требуется поддерживать 40 битов обратной связи, структура каналов обратной связи должна переопределяться, что значительно повышает сложность стандартизации.

Следовательно, существует потребность в устройстве и способе передачи состояния приема данных с использованием обратной связи для того, чтобы уменьшать объем служебной информации в восходящей линии связи, занимаемый посредством информации обратной связи по состоянию приема, и расширять зону покрытия восходящей линии связи.

Раскрытие изобретения

Аспекты настоящего изобретения заключаются в том, чтобы разрешать, по меньшей мере, вышеуказанные проблемы и/или недостатки и предоставлять, по меньшей мере, преимущества, описанные ниже. Соответственно, аспект настоящего изобретения состоит в предоставлении устройства и способа передачи состояния приема данных с использованием обратной связи, чтобы уменьшать объем служебной информации в восходящей линии связи, занимаемый посредством информации обратной связи по состоянию приема, и расширять зону покрытия восходящей линии связи.

В соответствии с аспектом настоящего изобретения, предоставляется способ передачи состояния приема данных с использованием обратной связи, применяемый к системе по усовершенствованному стандарту долгосрочного развития (LTE-A). Способ включает в себя упорядочение посредством абонентского устройства (UE) подкадров нисходящей линии связи для передачи данных относительно каждой компонентной несущей (CC), формирование информации обратной связи по состоянию приема для первых X подкадров нисходящей линии связи относительно каждой CC согласно результату упорядочения, где X≤M, при этом M является числом подкадров нисходящей линии связи на каждой CC, и передачу информации обратной связи по состоянию приема, сформированной относительно каждой CC, в базовую станцию.

Как можно видеть из вышеуказанного технического описания, UE упорядочивает подкадры нисходящей линии связи для передачи данных относительно каждой CC, формирует информацию обратной связи по состоянию приема для первых X подкадров нисходящей линии связи согласно результату упорядочения и передает информацию обратной связи по состоянию приема для каждой CC в базовую станцию. Поскольку UE сообщает состояние приема только для X подкадров нисходящей линии связи, базовая станция может выполнять обработку гибридного автоматического запроса на повторную передачу (HARQ) для первых X подкадров нисходящей линии связи. Для последних подкадров нисходящей линии связи базовая станция может выполнять обработку при условии, что UE не принимает физические каналы управления нисходящей линии связи (PDCCH). Следовательно, базовая станция может достигать согласования с UE по состоянию приема UE, обеспечивая то, что UE не интерпретирует неверно состояние приема для подкадров нисходящей линии связи вследствие несогласованностей с базовой станцией между передачей и приемом обратной связи, так что затрагивается HARQ-передача. Кроме того, примерный вариант осуществления настоящего изобретения использует способ передачи с использованием обратной связи информации обратной связи по состоянию приема только для первых X подкадров нисходящей линии связи, что в технологии агрегирования несущих (CA) сокращает объем служебной информации в восходящей линии связи, занимаемый посредством информации обратной связи по состоянию приема, и расширяет зону покрытия восходящей линии связи.

Другие аспекты, преимущества и характерные признаки изобретения станут очевидными специалистам в данной области техники из последующего подробного описания, которое, при рассмотрении вместе с прилагаемыми чертежами, раскрывает примерные варианты осуществления изобретения.

Краткое описание чертежей

Вышеуказанные и другие примерные аспекты, признаки и преимущества примерных вариантов осуществления настоящего изобретения должны становиться более понятными из последующего подробного описания, рассматриваемого вместе с прилагаемыми чертежами, из которых:

фиг.1 является блок-схемой последовательности операций, иллюстрирующей способ передачи состояния приема данных с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения;

фиг.2 иллюстрирует состояние передачи подкадра нисходящей линии связи согласно примерному варианту осуществления настоящего изобретения;

фиг.3 иллюстрирует 4-битовую таблицу преобразования, используемую в системе с дуплексом с частотным разделением каналов (FDD) по усовершенствованному стандарту долгосрочного развития (LTE-A) согласно примерному варианту осуществления настоящего изобретения;

фиг.4 иллюстрирует группированное состояние обратной связи, когда M=2, согласно примерному варианту осуществления настоящего изобретения;

фиг.5 иллюстрирует группированное состояние обратной связи, когда M=3, согласно примерному варианту осуществления настоящего изобретения;

фиг.6 иллюстрирует группированное состояние обратной связи, когда M=4, согласно примерному варианту осуществления настоящего изобретения;

фиг.7 иллюстрирует взаимосвязь преобразования из состояния обратной связи в 2-битовое подтверждение приема/отрицание приема (ACK/NACK) в FDD-таблице согласно примерному варианту осуществления настоящего изобретения;

фиг.8 иллюстрирует обработку 5 типов информации обратной связи в 4 типа состояния, которые должны передаваться с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения;

фиг.9 иллюстрирует обработку 5 типов информации обратной связи в 4 типа состояния, которые должны передаваться с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения;

фиг.10 иллюстрирует обработку 5 типов информации обратной связи в 4 типа состояния, которые должны передаваться с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения;

фиг.11 иллюстрирует обработку 5 типов информации обратной связи в 4 типа состояния, которые должны передаваться с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения;

фиг.12 иллюстрирует 4-битовую таблицу преобразования согласно примерному варианту осуществления настоящего изобретения;

фиг.13 иллюстрирует взаимосвязь преобразования из состояния обратной связи в двухбитовое ACK/NACK согласно примерному варианту осуществления настоящего изобретения; и

фиг.14 является блок-схемой, иллюстрирующей устройство передачи состояния приема данных с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения.

На всех чертежах аналогичные номера ссылок должны пониматься как ссылающиеся на аналогичные части, компоненты и структуры.

Осуществление изобретения

Последующее описание со ссылкой на прилагаемые чертежи предоставляется для того, чтобы помогать в полном понимании примерных вариантов осуществления изобретения, как задано посредством формулы изобретения и ее эквивалентов. Оно включает в себя различные сведения, чтобы помогать в этом понимании, но они должны рассматриваться просто как примерные. Соответственно, специалисты в данной области техники должны признавать, что различные изменения и модификации вариантов осуществления, описанных в данном документе, могут осуществляться без отступления от сущности и объема изобретения. Помимо этого описания хорошо известных функций и структур могут быть опущены для ясности и краткости.

Термины и слова, используемые в последующем описании и формуле изобретения, не ограничены библиографическими значениями, а используются автором изобретения просто для того, чтобы предоставлять ясное и согласованное понимание изобретения. Соответственно, специалистам в данной области техники должно быть очевидным, что последующее описание примерных вариантов осуществления настоящего изобретения предоставляется только для цели иллюстрации, а не для цели ограничения изобретения, как задано посредством прилагаемой формулы изобретения и ее эквивалентов.

Следует понимать, что формы единственного числа включают в себя ссылки на множественное число, если контекст явно не предписывает иное. Таким образом, например, ссылка на "поверхность компонента" включает в себя ссылку на одну или более таких поверхностей.

Под термином "практически" подразумевается, что изложенная характеристика, параметр или значение не обязательно достигаются точно, но отклонения или варьирования, включающие в себя, например, допуски, погрешность измерения, ограничения точности измерения и другие факторы, известные специалистам в данной области техники, могут возникать в величинах, которые не препятствуют эффекту, который должна предоставлять характеристика.

Примерные варианты осуществления настоящего изобретения предоставляют устройство и способ передачи состояния приема данных с использованием обратной связи с тем, чтобы уменьшать объем служебной информации в восходящей линии связи, занимаемый посредством информации обратной связи по состоянию приема, и расширять зону покрытия восходящей линии связи.

Фиг.1-14, описанные ниже, и различные примерные варианты осуществления, используемые для того, чтобы описывать принципы настоящего раскрытия сущности в данном патентном документе, предоставлены только в качестве иллюстрации и не должны рассматриваться каким-либо образом, который ограничивает объем раскрытия сущности. Специалисты в данной области техники должны понимать, что принципы настоящего раскрытия сущности могут быть реализованы в любой надлежащим образом скомпонованной системе связи. Термины, используемые для того, чтобы описывать различные варианты осуществления, являются примерными. Следует понимать, что они предоставляются просто для того, чтобы помогать в понимании описания, и что их использование и определения никоим образом не ограничивают объем изобретения. Термины "первый", "второй" и т.п. используются для того, чтобы различать объекты, имеющие идентичную терминологию, и никоим образом не имеют намерения представлять хронологический порядок, если явно не указано иное. Набор задается как непустой набор, включающий в себя, по меньшей мере, один элемент.

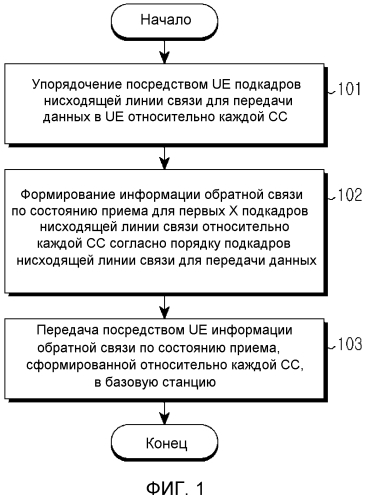

Фиг.1 является блок-схемой последовательности операций, иллюстрирующей способ передачи состояния приема данных с использованием обратной связи согласно примерному варианту осуществления настоящего изобретения.

Ссылаясь на фиг.1, абонентское устройство (UE) упорядочивает подкадры нисходящей линии связи для передачи данных для UE относительно каждой компонентной несущей (CC) на этапе 101. Более конкретно, приоритеты упорядочения могут задаваться от более высокого к более низкому для подкадров нисходящей линии связи, передающих данные услуги полупостоянной диспетчеризации (SPS), и подкадров нисходящей линии связи, передающих динамические данные.

Если существует несколько подкадров нисходящей линии связи, передающих данные SPS-услуги, они могут упорядочиваться посредством индексов подкадров, занимаемых посредством подкадров нисходящей линии связи, передающих данные SPS-услуги. Если существует несколько подкадров нисходящей линии связи, передающих динамические данные, они могут упорядочиваться в порядке по возрастанию индексов назначения в нисходящей линии связи (DAI).

Если отсутствует подкадр нисходящей линии связи, передающий данные SPS-услуги, подкадры нисходящей линии связи, передающие динамические данные, могут упорядочиваться напрямую в порядке по возрастанию DAI.

В агрегировании несущих (CA) могут быть некоторые CC, передающие данные не для UE, или UE, возможно, не принимает данные из некоторых CC. Для таких CC информация обратной связи по состоянию приема прерывистого приема (DRX) формируется напрямую. Другими словами, CC, из которых UE не принимает данные, не рассматриваются на этапах 102 и 103, согласно примерному варианту осуществления настоящего изобретения.

На этапе 102 информация обратной связи по состоянию приема для первых X подкадров нисходящей линии связи может быть сформирована относительно каждой CC согласно порядку подкадров нисходящей линии связи для передачи данных, где X≤M, при этом M является числом подкадров нисходящей линии связи на CC. На этом этапе информация обратной связи по состоянию приема формируется относительно каждой CC согласно упорядочению на этапе 101.

Согласно примерному варианту осуществления настоящего изобретения, только информация обратной связи по состоянию приема для первых X подкадров нисходящей линии связи передается с использованием обратной связи относительно каждой CC. Передаваемая с использованием обратной связи информация обратной связи по состоянию приема может включать в себя все подтверждения приема (ACK) для первых X подкадров нисходящей линии связи или все отрицания приема (NACK) для первых X подкадров нисходящей линии связи. Альтернативно могут быть включены как ACK, так и NACK, т.е. ACK для некоторых из первых X подкадров нисходящей линии связи и NACK для других, DRX для некоторых из первых X подкадров нисходящей линии связи или других. Для последних подкадров нисходящей линии связи обратная связь не осуществляется. Более конкретно, X может не иметь фиксированного значения и может принимать различные значения в зависимости от различной информации обратной связи по состоянию приема для подкадров нисходящей линии связи, упорядоченных согласно этапу 101.

После приема информации обратной связи по состоянию приема на CC базовая станция выполняет обработку гибридного автоматического запроса на повторную передачу (HARQ) для данных нисходящей линии связи первых X подкадров нисходящей линии связи согласно соответствующей информации обратной связи по состоянию приема. Для данных нисходящей линии связи последних подкадров нисходящей линии связи базовая станция должна выполнять обработку при условии, что UE не принимает физические каналы управления нисходящей линии связи (PDCCH), которые диспетчеризуют такие данные.

UE может сначала выполнять пространственное группирование для информации обратной связи по состоянию приема для двух кодовых слов (CW) в каждом подкадре нисходящей линии связи. Другими словами, в случае передачи со многими входами и многими выходами (MIMO) операция "AND" выполняется для информации обратной связи по состоянию приема для двух CW, чтобы получать фрагмент группированной информации обратной связи по состоянию приема. Когда MIMO-передача не применяется, один фрагмент информации обратной связи по состоянию приема получается напрямую. Впоследствии передаваемая с использованием обратной связи информация обратной связи по состоянию приема только для первых X подкадров нисходящей линии связи и для последних подкадров нисходящей линии связи обратная связь не осуществляется.

Если более точное состояние приема должно быть передано с использованием обратной связи, пространственное группирование не может быть выполнено. Иными словами, в случае передачи MIMO-данных информация обратной связи по состоянию приема для двух CW передается с использованием обратной связи относительно каждого подкадра первых X подкадров нисходящей линии связи. В этом случае могут быть использованы две примерных реализации формирования информации обратной связи по состоянию приема.

В первой примерной реализации информация обратной связи по состоянию приема для первых X1 подкадров нисходящей линии связи передается с использованием обратной связи относительно CW с индексом 0, и информация обратной связи по состоянию приема для первых X2 подкадров нисходящей линии связи передается с использованием обратной связи относительно CW с индексом 1, где X1≤M и X2≤M. X1 и X2 могут быть равны или не равны друг другу. Другими словами, информация обратной связи по состоянию приема для первых нескольких подкадров нисходящей линии связи передается с использованием обратной связи относительно каждого CW.

Относительно CW с индексом 0 сформированная информация обратной связи по состоянию приема может представлять собой все ACK для первых X1 подкадров нисходящей линии связи или все NACK для первых X1 подкадров нисходящей линии связи. Альтернативно могут быть включены как ACK, так и NACK, т.е. ACK для некоторых из первых X1 подкадров нисходящей линии связи и NACK для других, DRX для некоторых из первых X1 подкадров нисходящей линии связи или других. Аналогично относительно CW с индексом 1 сформированная информация обратной связи по состоянию приема может представлять собой все ACK для первых X2 подкадров нисходящей линии связи или все NACK для первых X2 подкадров нисходящей линии связи. Альтернативно могут быть включены как ACK, так и NACK, т.е. ACK для некоторых из первых X2 подкадров нисходящей линии связи и NACK для других, DRX для некоторых из первых X2 подкадров нисходящей линии связи или других.

После приема информации обратной связи по состоянию приема на CC, которая передается с использованием обратной связи, соответственно, относительно двух CW, базовая станция выполняет HARQ-обработку для CW с индексом 0 в первых X1 подкадрах нисходящей линии связи согласно соответствующей информации обратной связи по состоянию приема. Для CW с индексом 0 в других подкадрах нисходящей линии связи базовая станция выполняет обработку при условии, что UE не принимает PDCCH, которые диспетчеризуют такие подкадры нисходящей линии связи. Базовая станция выполняет HARQ-обработку для CW с индексом 1 в первых X2 подкадрах нисходящей линии связи согласно соответствующей информации обратной связи по состоянию приема. Для CW с индексом 1 в других подкадрах нисходящей линии связи базовая станция выполняет обработку при условии, что UE не принимает PDCCH, которые диспетчеризуют такие подкадры нисходящей линии связи.

При рассмотрении примера для первого способа допустим, что передача MIMO-данных применяется к CC, и пространственное группирование не выполняется, но информация обратной связи по состоянию приема для каждого CW передается с использованием обратной связи. Если M равно 3, 5 типов информации обратной связи по состоянию приема могут быть сформированы для каждого CW. Например, 1) все ACK для информации обратной связи по состоянию приема для первых 3 подкадров нисходящей линии связи, 2) все ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 3) все ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи, 4) NACK и ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи и 5) NACK или DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи. Следовательно, 5×5=25 типов информации всего должны быть переданы с использованием обратной связи относительно двух CW каждой CC.

Во второй примерной реализации информация обратной связи по состоянию приема для двух CW передается с использованием обратной связи, соответственно, относительно каждого подкадра первых X подкадров нисходящей линии связи.

В этом случае сформированная информация обратной связи по состоянию приема может представлять собой все ACK для двух CW первых X подкадров нисходящей линии связи или все NACK для двух CW первых X подкадров нисходящей линии связи. Альтернативно могут быть включены как ACK, так и NACK, т.е. ACK для двух CW некоторых из первых X подкадров нисходящей линии связи и NACK для двух CW других, DRX для двух CW некоторых из первых X подкадров нисходящей линии связи или других.

После приема информации обратной связи по состоянию приема на CC для первых X подкадров нисходящей линии связи базовая станция выполняет HARQ-обработку для двух CW в первых X подкадрах нисходящей линии связи согласно соответствующей информации обратной связи по состоянию приема. Для других подкадров нисходящей линии связи базовая станция выполняет обработку при условии, что UE не принимает PDCCH, которые диспетчеризуют такие подкадры нисходящей линии связи.

При рассмотрении примера для второй примерной реализации передача MIMO-данных может применяться к CC, и пространственное группирование не выполняется, но состояние приема для двух CW в первых X подкадрах нисходящей линии связи передается с использованием обратной связи соответственно. Если M равно 4, может быть 13 типов информации обратной связи по состоянию приема. Более конкретно, 1) все ACK и ACK для информации обратной связи для двух CW в первых X (т.е. X равно 1, 2, 3 или 4) подкадрах нисходящей линии связи, 2) все ACK и NACK для информации обратной связи для двух CW в первых X подкадрах нисходящей линии связи, 3) все NACK и ACK для информации обратной связи для двух CW в первых X подкадрах нисходящей линии связи, 4) NACK и DRX для информации обратной связи для двух CW в первом подкадре нисходящей линии связи и т.д.

Помимо этого для CC, сконфигурированной в режиме передачи MIMO-данных, только одно CW может быть передано в подкадре, т.е. другое CW не используется для того, чтобы передавать данные в подкадре. В этом случае один из способов обработки заключается в том, чтобы задавать фиксированное значение для информации обратной связи для этого CW, которое не передает данные, к примеру ACK, NACK и DRX. Другой способ обработки заключается в том, чтобы упорядочивать подкадры нисходящей линии связи относительно каждого CW на этапе 101 и упорядочивать подкадры нисходящей линии связи только относительно CW, которое фактически передает данные. Два способа обработки являются совместимыми с вышеуказанным способом и не имеют на него влияния.

На этапе 103 UE передает информацию обратной связи по состоянию приема, сформированную относительно каждой CC, в базовую станцию.

На этом этапе UE может использовать способ совместного кодирования информации обратной связи по состоянию приема для CC для передачи. Также могут использоваться другие способы, например способ на основе выбора канала и т.п.

UE может передавать с использованием обратной связи информацию обратной связи по состоянию приема относительно всех CC в соте, может передавать с использованием обратной связи информацию обратной связи по состоянию приема относительно CC, сконфигурированных для UE посредством базовой станции, или может передавать с использованием обратной связи информацию обратной связи по состоянию приема относительно активных CC, сконфигурированных для UE посредством базовой станции.

Относительно этапа 102 ниже описываются примеры информации обратной связи по состоянию приема, переданной с использованием обратной связи относительно CC, при этом M принимает различные значения. В этом случае предполагается, что 5 типов информации должны быть переданы с использованием обратной связи относительно CC.

Допустим, что M равно 2. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI информация обратной связи по состоянию приема может включать в себя 1) оба ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 2) ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи, 3) NACK и ACK, соответственно, для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 4) NACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи и не ACK для информации обратной связи по состоянию приема для второго подкадра нисходящей линии связи, если присутствует, и 5) DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи.

Допустим, что M равно 3. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI, информация обратной связи по состоянию приема может включать в себя 1) все ACK для информации обратной связи по состоянию приема для первых 3 подкадров нисходящей линии связи, 2) оба ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 3) ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи, 4) NACK и ACK, соответственно, для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 5) NACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи и не ACK для информации обратной связи по состоянию приема для второго подкадра нисходящей линии связи, если присутствует, или DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи.

Допустим, что M равно 4. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI информация обратной связи по состоянию приема может включать в себя 1) все ACK для информации обратной связи по состоянию приема для первых 4 подкадров нисходящей линии связи, 2) все ACK для информации обратной связи по состоянию приема для первых 3 подкадров нисходящей линии связи, 3) оба ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 4) ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи и 5) NACK или DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи.

Примерный вариант осуществления настоящего изобретения не ограничивается вышеприведенными примерами информации обратной связи по состоянию приема, и число типов информации обратной связи по состоянию приема, сформированной относительно каждой CC, не ограничивается 5.

На вышеуказанном этапе 102 допустим, что для CC должны быть переданы с использованием обратной связи 4 типа состояния обратной связи, и тем самым два бита могут использоваться для индикатора. Ниже описываются способы формирования состояния обратной связи относительно различных значений M.

Фиг.4 иллюстрирует группированное состояние обратной связи, когда M=2, согласно примерному варианту осуществления настоящего изобретения.

Ссылаясь на фиг.4, допустим, что M равно 2. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI, как показано на фиг.4, 4 типа состояния обратной связи задаются как 1) оба ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи, 2) ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи и NACK/DRX для информации обратной связи по состоянию приема для второго подкадра нисходящей линии связи, 3) NACK и ACK, соответственно, для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи и 4), за исключением состояния обратной связи 2), NACK/DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи.

Фиг.5 иллюстрирует группированное состояние обратной связи, когда M=3, согласно примерному варианту осуществления настоящего изобретения.

Ссылаясь на фиг.5, допустим, что M равно 3. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI, как показано на фиг.5, 4 типа состояния обратной связи задаются как 1) все ACK для информации обратной связи по состоянию приема для первых 3 подкадров нисходящей линии связи, 2) оба ACK для информации обратной связи по состоянию приема для первых 2 подкадров нисходящей линии связи и NACK/DRX для информации обратной связи по состоянию приема для третьего подкадра нисходящей линии связи, 3) ACK для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи и NACK/DRX для информации обратной связи по состоянию приема для второго подкадра нисходящей линии связи и 4) NACK/DRX для информации обратной связи по состоянию приема для первого подкадра нисходящей линии связи.

Фиг.6 иллюстрирует группированное состояние обратной связи, когда M=4, согласно примерному варианту осуществления настоящего изобретения.

Ссылаясь на фиг.6, допустим, что M равно 4. Если пространственное группирование применяется к информации обратной связи по состоянию приема для каждого подкадра нисходящей линии связи, то на основе упорядочения подкадров нисходящей линии связи для передачи данных в порядке на основе типа услуги и DAI 5 типов информации обратной связи могут быть получ
