Способ сглаживания рабочей нагрузки на сервер

Способ сглаживания рабочей нагрузки на сервер

Иллюстрации

Показать все

Реферат

Изобретение относится к способу сглаживания рабочей нагрузки на сервер транзакций, исполняющий операции обработки в ответ на запросы, передаваемые терминалами, которые расположены удаленно и отдельно друг от друга. Изобретение также относится к способу работы терминала и серверу для воплощения этого способа сглаживания. В конечном итоге изобретение также относится к терминалу, серверу и носителю записи информации для воплощения такого способа сглаживания.

Термин “рабочая нагрузка” обозначает измеряемую физическую величину, которая обеспечивает вычисление степени занятости ресурса информационной технологии, эксплуатируемой сервером транзакций, для исполнения обработки, требуемой терминалом. Каждый ресурс информационной технологии содержит порог значения нагрузки, за пределами которого его больше нельзя использовать для выполнения дополнительной обработки. Когда такой порог значения нагрузки будет превышен, тогда говорят, что ресурс или система, которая содержит такой ресурс, “перегружена”. Степень занятости обычно представляет собой отношение между количеством уже выполняемых операций по обработке и таким пороговым значением нагрузки. Например, обычно измеряемое физическое количество представляет собой количество одновременных соединений, установленных в данный момент времени с сервером. Такое измеряемое физическое количество также может представлять собой количество операций, выполняемых в секунду электронным микропроцессором сервера для обработки запросов из терминалов.

Сглаживание рабочей нагрузки сервера транзакций состоит, прежде всего, в предотвращении пересечения его порогового значения нагрузки в моменты времени. Как правило, когда достигается пороговое значение нагрузки, либо сервер соединения отклоняет любое новое соединение, или сервер устанавливает новое соединение, но не исполняет операцию по обработке, запрашиваемую терминалом, поскольку необходимый ресурс или ресурсы перегружены. В обоих этих случаях предполагается, что произошел “отказ” соединения, поскольку оно не привело к немедленному исполнению обработки, запрашиваемой терминалом.

Предпочтительно, сглаживание рабочей нагрузки также состоит в распределении операций по обработке, выполняемых сервером транзакций, настолько равномерно, насколько это возможно по времени, и, если возможно, в поддержании рабочей нагрузки постоянно выше заданного порогового значения.

Для сглаживания рабочей нагрузки сервера транзакций способы предшествующего уровня техники включают в себя:

- вычисляют планируемую дату, в которую терминал должен установить соединение с сервером транзакций для передачи в него упомянутого запроса,

- активируют установку такого соединения с помощью этого терминала в соответствии с рассчитанной запланированной датой таким образом, что установка такого соединения происходит только, когда наступает запланированная дата или после нее,

- строят план рабочей нагрузки для сервера транзакций в соответствии с рассчитанными запланированными датами, такой план рабочей нагрузки ассоциируют с каждой возможной датой, прогнозом рабочей нагрузки в этом сервере транзакций в эту дату.

Термин “дата” обозначает любую часть информации, используемую для обозначения определенного момента относительно исходной точки времени. Дата может принимать различные форматы. Например, один из классических форматов представляет собой формат год/месяц/дата/час/минута/секунда. Дата также может быть записана в форме цифрового значения или множества последовательных заданных интервалов времени, которые истекли после точки происхождения этих моментов времени. Точка происхождения момента времени, в общем, является абсолютной и общей для всех терминалов и серверов. Однако точка происхождения момента времени также может быть фиксированной относительно определенного события, такого как прием сообщения вызова. Например, здесь, в данном описании, дата представляет собой момент, измеряемый в секундах, прошедших после точки происхождения моментов времени, общих для всех устройств. Часы, используемые разными устройствами для измерения даты, синхронизируют друг с другом обычным способом.

Здесь ниже термин “текущая дата” обозначает дату, соответствующую настоящему моменту.

В известных способах, в патентной заявке JP 2007005971, также предусматривается фиксирование запланированной даты в соответствии с планом рабочей нагрузки сервера транзакций для ограничения отказов соединения для запланированной даты. В результате этого рабочая нагрузка сервера транзакций эффективно сглаживается, поскольку, в принципе, терминал подключается к серверу транзакций только в дату, когда этот сервер обладает достаточной емкостью для исполнения запрашиваемой операции обработки. Это ограничивает перегрузки сервера транзакций. Однако при этом желательно улучшить этот способ для более эффективного сглаживания рабочей нагрузки сервера транзакций.

Также решения предшествующего уровня техники известны из:

- EP 1566736 A1 и

- US 2008/154805.

Цель изобретения, поэтому, представляет собой способ для сглаживания рабочей нагрузки, в котором способ содержит этапы, на которых:

для каждого терминала записывают моменты переключения между:

активным состоянием терминала, в котором терминал выполнен с возможностью установки соединения с сервером транзакций, и

неактивным состоянием терминала, в котором терминал не имеет возможности установки соединения с сервером транзакций,

- строят для каждого терминала на основе записанных моментов времени переключения индивидуального профиля использования, связывающего с каждой возможной будущей датой вероятность состояния, соответствующую вероятности того, что терминал находится в активном состоянии в указанную дату,

- и вычисляют запланированную дату, при этом выбирают в зависимости от плана рабочей нагрузки и индивидуального профиля запланированную дату, связанную в плане рабочей нагрузки сервера транзакций с прогнозируемой нагрузкой ниже первого заданного порогового значения и одновременно связанную в индивидуальном профиле использования указанного терминала с вероятностью состояния, соответствующей вероятности выше второго заданного порогового значения, что терминал находится в активном состоянии.

Описанный выше способ максимально повышает вероятность успешной обработки запроса терминала во время его соединения в вычисленную запланированную дату. Действительно, запланированную дату вычисляют так, что она возникает:

в момент, когда рабочая нагрузка сервера транзакций достаточно низка, чтобы сервер немедленно исполнил обработку, запрашиваемую терминалом, и

в момент времени, когда терминал находится в активном состоянии и поэтому может подключиться к серверу транзакций.

Данный способ, поэтому, ограничивает количество отказов соединения и поэтому еще более эффективно сглаживает рабочую нагрузку сервера.

Кроме того, такой способ может быть полностью автоматизирован таким образом, что вмешательство пользователя становится ненужным.

Варианты осуществления этого способа могут содержать одну или больше из следующих характеристик:

- способ содержит этапы, на которых:

- строят общий профиль использования на основании моментов переключения, записываемых для всех терминалов, такой общий профиль связывает с каждой возможной предстоящей даты общую вероятность состояния, соответствующего вероятности того, что любой произвольный терминал среди различных терминалов находится в активном состоянии,

- если индивидуальный профиль терминала ассоциирует с каждой предстоящей датой индивидуальную вероятность состояния, соответствующую вероятности, находящейся выше второго заданного порогового значения, что этот терминал находится в активном состоянии, независимо от предстоящей даты, то вычисление запланированной даты состоит в выборе запланированной даты, которая, кроме того, связана, в общем профиле использования, с общей вероятностью состояния, соответствующей вероятности, находящейся ниже второго заданного порогового значения, что любой произвольный терминал среди других терминалов находится в активном состоянии;

- вычисление запланированной даты состоит, кроме того, в автоматическом выборе запланированной даты, расположенной ближе всего к текущей дате;

- перед вычислением запланированной даты терминал активирует установку первого соединения с сервером запланированных дат для получения запланированной даты, вычисленной на основе его индивидуального профиля использования, и затем прерывает первое соединение перед вычисленной запланированной датой, которое активируется в соответствии с вычисленной запланированной датой, затем формируют второе соединение;

- в первом соединении:

- терминал передает в сервер запланированных дат электронный сертификат, содержащий идентификатор этого терминала и цифровую подпись этого идентификатора терминала с закрытым ключом, известным только этому терминалу, затем

- сервер запланированных дат проверяет аутентичность идентификатора терминала на основе принятого электронного сертификата, затем,

- если терминал правильно аутентифицирован, вычисляют запланированную дату и затем передают ее в терминал, а

- если терминал не будет правильно аутентифицирован, запланированную дату для этого терминала не вычисляют;

- в этом первом соединении, только если терминал правильно аутентифицирован, способ содержит этапы, на которых:

- генерируют временный электронный сертификат, содержащий, по меньшей мере, выполненную запланированную дату, идентификатор терминала, которому выделена данная запланированная дата, и цифровую подпись этой вычисленной даты и этого идентификатора терминала с закрытым ключом, соответствующим серверу транзакций, затем

- передают этот временный электронный сертификат в терминал,

- при втором соединении способ содержит этапы, на которых:

- передают с помощью терминала временный электронный сертификат, принятый в сервере запланированных дат или в сервере транзакций,

- проверяют аутентичность временного электронного сертификата и соответствие между идентификатором терминала, содержащимся во временном электронном сертификате, и идентификатором терминала, передавшим временный электронный сертификат, и

если аутентичность временного электронного сертификата будет неверна или если идентификатор терминала, передавший временный электронный сертификат, не соответствует идентификатору, содержащемуся в принятом временном электронном сертификате, тогда немедленное исполнение обработки, запрашиваемой терминалом, будет систематически запрещено, а, в противном случае, немедленное исполнение запрашиваемой обработки не будет систематически запрещено;

- при первом соединении генерируемый временный электронный сертификат также содержит дату действительности, вычисленную на основе вычисленной запланированной даты, эта дата действительности следует после даты планирования, и при втором соединении способ содержит сравнение текущей даты с датой действительности принятого временного электронного сертификата и систематически запрещает немедленное исполнение обработки, запрашиваемой терминалом, если текущая дата следует после даты действительности временного электронного сертификата, а, в противном случае немедленное исполнение запрашиваемой обработки не запрещено систематически.

Эти варианты осуществления, кроме того, имеют следующие преимущества:

- выбор запланированной даты в зависимости от общего профиля использования оптимизирует рабочую нагрузку на сервер в периоды внепиковой нагрузки;

- автоматический выбор запланированной даты, ближайшей к текущей дате, обеспечивает быстрейшее исполнение всех обрабатывающих операций без пересечения порогового значения нагрузки сервера транзакций;

- аутентификация терминала во время первого соединения затрудняет проведение атаки на сервер, при которой заставляют сервер вычислять большое число ненужных запланированных дат, поскольку только один правильно аутентифицированный терминал может активировать это вычисление;

- генерирование и использование временного электронного сертификата затрудняет попытку любой атаки, направленной на перегрузку этого сервера, в стремлении заставить его выполнять большое количество ненужных обрабатьшающих операций, поскольку только терминал, имеющий подлинный временный электронный сертификат, может активировать исполнение обрабатывающей операции с использованием сервера;

систематическое неисполнение обрабатывающей операции, когда срок действия принятого временного электронного сертификата истек, заставляет терминал запрашивать новую запланированную дату, если этот терминал был соединен с сервером после даты действительности временного электронного сертификата, обеспечивая, таким образом, лучшее сглаживание рабочей нагрузки сервера транзакций.

Цель изобретения также направлена на способ работы сервера для реализации описанного выше способа сглаживания, в котором сервер:

- вычисляет запланированную дату, в которую терминал должен установить соединение с сервером транзакций для передачи в него упомянутого запроса,

- составляет план рабочей нагрузки сервера транзакций в соответствии с вычисленными запланированными датами, причем план рабочей нагрузки связывает с каждой возможной датой прогноз нагрузки для этого сервера транзакций на данную дату,

- принимает индивидуальный профиль использования терминала, связывающий с каждой возможной предстоящей датой вероятность состояния, соответствующего вероятности, что терминал находится в активном состоянии на эту дату,

- вычисляет запланированную дату путем выбора запланированной даты, связанной в плане рабочей нагрузки сервера транзакций с прогнозируемой рабочей нагрузкой ниже заданного первого порогового значения и одновременно связанной в индивидуальном профиле использования терминала с вероятностью состояния, соответствующей вероятности выше второго заданного порогового значения, что терминал находится в активном состоянии.

Цель изобретения также направлена на способ работы терминала для реализации описанного выше способа сглаживания, в котором терминал активизирует установку соединения с сервером транзакций в соответствии с вычисленной запланированной датой так, что установка соединения происходит не ранее наступления запланированной даты, и терминал:

- записывает моменты переключения между:

- активным состоянием терминала, в котором этот терминал выполнен с возможностью установки соединения с сервером транзакций, и

- неактивным состоянием терминала, в котором этот терминал не может устанавливать соединение с сервером транзакций,

- строит для каждого терминала, на основе записанных моментов переключения, индивидуальный профиль использования, связывающий с каждой возможной предстоящей датой вероятность состояния, соответствующего вероятности, что терминал будет находиться в активном состоянии в дату,

- передает свой построенный индивидуальный профиль использования серверу запланированных дат и в ответ принимает вычисленную запланированную дату в зависимости от индивидуального профиля использования.

Цель изобретения также состоит в том, что носитель записи информации содержит команды для исполнения любого из упомянутых выше способов, когда эти команды исполняются электронным компьютером.

Цель изобретения также направлена на терминал для реализации упомянутого выше способа сглаживания, причем терминал содержит:

- сетевую карту для установки соединения с сервером транзакций,

- программируемый электронный компьютер, выполненный с возможностью исполнения команд, записанных на носителе записи информации,

- носитель записи информации, содержащий команды, необходимые для исполнения описанного выше способа сглаживания, когда эти команды исполняются программируемым электронным компьютером.

Варианты осуществления данного терминала могут содержать следующие характеристики:

- данный терминал содержит:

- дескремблер, выполненный с возможностью дескремблирования скремблированного мультимедийного контента с использованием управляющего слова, и

- процессор безопасности, выполненный с возможностью дешифрования криптограммы управляющего слова, содержавшегося в ЕСМ (сообщение управления предоставлением прав).

И, наконец, цель изобретения также представляет собой сервер для реализации описанного выше способа сглаживания, данный сервер содержит:

- программируемый электронный компьютер, выполненный с возможностью исполнения команд, записанных на носителе записи информации,

- носитель записи информации, содержащий команды для исполнения описанного выше способа сглаживания, когда эти команды исполняются программируемым электронным компьютером.

Изобретение будет более понятным из следующего описания, которое представлено исключительно в качестве неисчерпывающего примера и выполнено со ссылкой на приложенные чертежи, на которых:

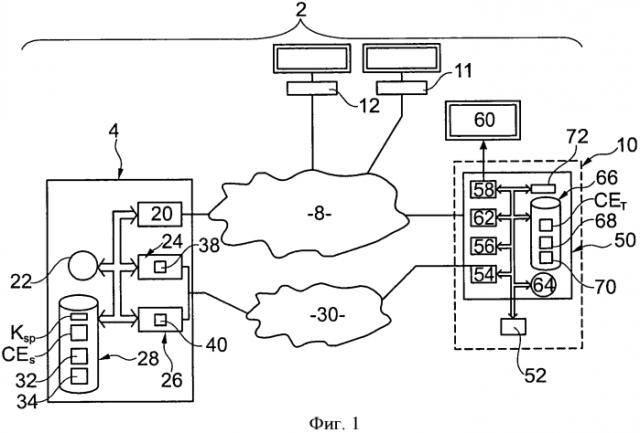

на фиг. 1 представлена схематическая иллюстрация системы для передачи и приема скремблированного мультимедийного содержания;

на фиг. 2 представлена схематическая иллюстрация индивидуального профиля использования;

на фиг. 3 и 4 показаны временные диаграммы, представляющие соответствующие примеры индивидуального профиля использования, выполненного в системе на фиг. 1;

на фиг. 5 представлена схематическая иллюстрация регистратора моментов переключения, выполненного в системе на фиг. 1;

на фиг. 6 показаны временные диаграммы, поясняющие часть содержания регистратора на фиг. 5;

на фиг. 7 показано описание схемы и частичная иллюстрация сообщения вызова, выполненного в способе на фиг. 1;

на фиг. 8 и 9 показано описание схемы и частичная иллюстрация таблиц, выполненных в способе на фиг. 1;

на фиг. 10 показана блок-схема последовательности операций способа сглаживания рабочей нагрузки сервера транзакций, выполненного в системе на фиг. 1;

на фиг. 11 и 12 представлены схематические иллюстрации считывания моментов переключения, используемого способом на фиг. 10.

На этих чертежах одни и те же номера ссылочных позиций используются для обозначения одинаковых элементов.

Здесь ниже, в данном описании, характеристики и функции, известные специалисту в данной области техники, не будут описаны подробно. Кроме того, используемая терминология принадлежит системам условного доступа к скремблированному мультимедийному содержанию. Для получения дополнительной информации в отношении этой терминологии читатель может обратиться к следующим документам:

“Functional Model of a Conditional Access System”, EBU Review, Technical European Broadcasting Union, Brussels, BE, N° 266, 21 December 1995.

На фиг. 1 представлена система 2 для передачи и приема скремблированного мультимедийного содержания. Система 2 содержит сетевой центральный пульт 4 управления, который выполняет широковещательную передачу скремблированного мультимедийного содержания, предназначенного для множества терминалов, используя сеть 8 передачи информации. Для упрощения фиг. 1 представлены только три терминала 10-12.

Сеть 8 обычно представляет собой сеть передачи информации на дальнее расстояние, такую как Интернет или спутниковая сеть передачи данных, или любую другую сеть широковещательной передачи данных, такую как сеть, используемая для передачи цифрового наземного телевидения (DTT).

Головное устройство 4 сети содержит, в частности, устройство 20 для широковещательной передачи скремблированного мультимедийного содержания. Например, это устройство 20 идентично или аналогично устройству 6, описанному в заявке на патент FR 2954875, поданной Viaccess, без необходимости воплощения механизмов для предварительного получения управляющих слов. Поэтому здесь не требуется более подробное описание устройства 20.

Головное устройство 4 также содержит:

- внутренние часы 22, выполненные с возможностью предоставления текущей даты,

- сервер 24 запланированной даты,

- сервер 26 транзакций, и

- энергонезависимое запоминающее устройство 28.

Сервер 26 выполнен с возможностью исполнения операции по обработке в ответ на запрос из одного из терминалов системы 2. Здесь в сервере 26 описан, в частности, случай, когда операции по обработке, запрашиваемой терминалом, представляют собой загрузку обновления программного обеспечения этого терминала.

Сервер 24 используется для установки запланированной даты, в которую каждый терминал должен быть соединен с сервером 26 для загрузки обновления программного обеспечения, соответствующего ему.

Серверы 24 и 26 соединены с каждым из терминалов посредством двусторонней сети 30 передачи информации. Такая сеть 30 используется для установки соединения с одноадресной передачей данных между сервером 24 или 26 и любым одним из неустановленных терминалов системы 2. Здесь, для упрощения фиг. 1, показано только соединение между сетью 30 и терминалом 10.

Запоминающее устройство 28 содержит:

- частный ключ K_sp, соответствующий открытому ключу K_spu,

- электронный сертификат CE_S,

- план 32 рабочей нагрузки и общий профиль использования 34.

План 32 и профиль 34 описаны более подробно со ссылкой, соответственно, на фиг. 8 и 9.

Электронный сертификат CE_S содержит цифровую подпись, полученную, например, путем оцифровки информации, содержащейся в этом сертификате, используя частный ключ K_sp. Ключ K_sp известен в головном устройстве 4 сети, но не известен в терминалах системы 2. Такой электронный сертификат проверяют, используя открытый ключ K_spu. Здесь сертификат содержит, в частности, идентификатор сервера 26 транзакций.

Серверы 24 и 26 выполнены на основе программируемых электронных компьютеров, позволяющих выполнять инструкции, записанные на носителе записи информации. Здесь серверы 24 и 26 содержат, соответственно, электронные компьютеры 38 и 40, выполненные с возможностью исполнения инструкций, записанных в запоминающем устройстве 28. С этой целью запоминающее устройство 28 также содержит инструкции, которые должны быть выполнены в соответствии со способом по фиг. 10.

В данном варианте осуществления предполагается, что все терминалы являются идентичными. Таким образом, только терминал 10 более подробно описан здесь ниже.

Терминал 10 дескремблирует мультимедийное содержание, передаваемое головным устройством 4 сети, и отображает его в открытой (или в незашифрованной) форме на экране 60. Термин “в открытой форме” обозначает тот факт, что мультимедийное содержание, отображаемое таким образом, будет непосредственно восприниматься и будет понятно для человека. Терминал 10 содержит декодер 50, подключенный к процессору 52 безопасности. Декодер 50 демультиплексирует и дескремблирует принятые мультимедийные содержания. Процессор 52 дешифрует криптограммы слов управления, содержащихся в ЕСМ (сообщения управления заголовками), которые передают в него с помощью декодера 50. Процессор 52 представляет собой, например, смарт-карту. Такой процессор описан в патентной заявке, опубликованной под номером FR 2954875. Поэтому он не будет более подробно описан здесь. Здесь процессор 52 представляет собой отсоединяемый процессор, выполненный с возможностью съема с и соответствующего ввода в декодер 50, с возможностью его удаления пользователем.

Декодер 50 содержит, в частности:

- сетевую карту 54 для установки одноадресного соединения с серверами 24 и 26 посредством сети 30,

- дескремблер 56, выполненный с возможностью дескремблирования мультимедийного содержания, принятого через сеть 8, используя управляющее слово, передаваемое процессором 52,

- видеокарту 58, выполненную с возможностью отображения дескремблированного мультимедийного содержания в открытой форме на экране 60,

- программируемый электронный компьютер 62, выполненный с возможностью выполнения инструкций на носителе записи информации,

- внутренние часы 64, которые подают текущую дату, и

- энергонезависимое запоминающее устройство 66.

Запоминающее устройство 66 содержит инструкции, выполняемые компьютером 62, для воплощения способа по фиг. 10. Кроме того, это запоминающее устройство содержит:

- электронный сертификат CE_T терминала,

- индивидуальный профиль использования 68, и

- регистратор 70 случаев переключения.

Профиль 68 и регистратор 70 более подробно описаны со ссылкой на фиг. 2 и 5.

Сертификат CE_T содержит в частности:

- идентификатор терминала 10, используемый для идентификации этого терминала среди набора терминалов системы 2, и

- цифровую подпись.

Цифровую подпись получают из идентификатора терминала, а также из частного ключа K_Tр, известного в этом терминале, но неизвестного в других терминалах системы.

Декодер 50 также содержит интерфейс 72 человек/машина, используемый для переключения терминала 10 между активным состоянием и неактивным состоянием. В активном состоянии терминал 10 может автоматически принимать инициативу для подключения к серверами 24 и 26, для запуска исполнения операции по обработке, выполняемой сервером 26. В неактивном состоянии терминал 10 неспособен устанавливать соединение с сервером 24 или 26. Как правило, активное состояние соответствует состоянию “включенного” питания терминала, в то время как неактивное состояние соответствует отключенному состоянию питания или режиму ожидания, или спящему режиму терминала 10.

Интерфейс 72 представляет собой, например, кнопку или инфракрасный приемник, ассоциированный с пультом дистанционного управления, с которым непосредственно выполняет операции пользователь.

Индивидуальный профиль использования, такой как профиль 68, представляет собой функцию, ассоциирующую с каждой датой вероятность состояния Pi, где индекс i представляет собой идентификатор терминала. Вероятность состояния Pi соответствует вероятности того, что этот терминал находится в активном состоянии в эту наступающую дату. Здесь вероятность состояния Pi принимает значение от 0 до 1. Чем ниже значение вероятности Pi, тем ниже вероятность, что терминал находится в активном состоянии. Здесь профиль 68 воплощен в форме таблицы, пример которой показан на фиг. 2. На этом чертеже и на следующих чертежах линии обозначают, что части представления были исключены.

Профиль 68 ассоциирует с каждым наступающим временным интервалом конкретное значение вероятности Pi. Здесь временные интервалы расположены непосредственно следующими друг за другом. Длительность временного интервала обычно находится в диапазоне от одной минуты до 24 часов, и предпочтительно от одной минуты до четырех часов или от одной минуты до одного часа. В этом варианте осуществления длительность каждого временного интервала идентична. Здесь длительность каждого временного интервала равна 15 минутам.

Каждый временной интервал ассоциирован с идентификатором, обеспечивающим возможность идентификации его положения по времени относительно других временных интервалов.

С этой целью, в данном варианте осуществления, профиль 68 имеет упорядоченную последовательность ячеек C_j, в которой положение ячейки относительно других ячеек идентифицируют в соответствующие временные интервалы, когда индекс j представляет собой идентификатор ячейки и, поэтому, временного интервала. Каждая ячейка содержит конкретное значение p_ij вероятности Pi для этого временного интервала.

Набор временного интервала определяет цикл использования терминала. Действительно, здесь предполагается, что состояние терминала циклически разворачивается, то есть что использование терминала может быть разделено на последовательные циклы. Во время каждого цикла состояние терминала развивается по времени, аналогично развитию, наблюдаемому во время других циклов. Например, длительность цикла находится в диапазоне от одного часа до одного года и обычно от одного дня до одного месяца. Здесь длительность цикла принята равной одной неделе.

Профиль включает в себя такое количество ячеек C_j, каково количество последовательных временных интервалов в цикле.

На фиг. 3 и 4 графически и схематично представлено содержание двух разных индивидуальных профилей. Для упрощения иллюстрации только один день, здесь называемый “день 1”, профилей представлен на фиг. 3 и 4. Здесь каждый из профилей был представлен в форме временной диаграммы. По оси X, поэтому, представлено время, выраженное в часах, и по оси Y представлено значение вероятности Pi. В профиле на фиг. 3 вероятность того, что терминал находится в активном состоянии от 17 часов и до 18 часов, и от 21 часа до 22 часов, равна 0,5, и вероятность того, что эта активность происходит от 18 часов и до 19 часов, и от 20 часов до 21 часа, равна 1. За пределами этих временных интервалов вероятность Pi равна нулю. Профиль на фиг. 3 соответствует пользователю, который отключает свой терминал, когда он больше не смотрит телевизор.

В профиле на фиг. 4 вероятность того, что терминал находится в активном состоянии от 0 и до 24 часов, является постоянной и равна 1. Это соответствует пользователю, который никогда не выключает свой терминал, даже когда он не смотрит телевизор.

На фиг.5 представлен более подробный вид примера воплощения регистратора 70. Регистратор 70 архивирует моменты переключения терминала между активным и неактивным состояниями, наблюдаемыми в течение более чем несколько циклов, предшествующих текущей дате. В этом примере регистратор 70 воплощен в форме таблицы, имеющей несколько столбцов, и такое количество строк, каково количество временных интервалов в цикле. Каждая строка представляет собой временной интервал PH_j. Поэтому существует N строк, где N представляет собой целое число временных интервалов. Каждый столбец соответствует определенному циклу использования терминала. Ячейка присутствует в местах пересечения каждой строки и каждого столбца. Эта ячейка имеет значение “1”, если терминал находится в активном состоянии от начала до, по меньшей мере, середины временного интервала, соответствующего этой строке во время цикла, идентифицированного столбцом. Если нет, ячейка имеет значение “0”. Здесь, для упрощения иллюстрации, таблица на фиг. 5 содержит только два столбца Cy₁ и Cy₂, соответствующие, соответственно, циклам “1” и “2”. Столбец Cy₁ соответствует текущему циклу, и столбец Cy₂ соответствует циклу, непосредственно предшествующему циклу Cy₁ Текущий цикл представляет собой цикл, содержащий текущую дату.

Пример регистратора для 24-часового цикла представлен графиком на фиг. 6. На этом графике по оси X представлено время, и по оси Y представлено активное состояние (значение 1) и неактивное состояние (значение 0). Кривая 80 представляет развитие по времени регистрируемых моментов переключения, наблюдаемых терминалом.

На фиг. 7 схематично показан вид структуры сообщения 84 вызова. Это сообщение 84 содержит:

- идентификатор I_maj обновления программного обеспечения, которое было загружено, и

- определение временного интервала PI, для установки первого соединения.

Временной интервал PI представляет собой временной интервал, в котором разные первые соединения терминалов с сервером 24 с запланированной датой должны быть распределены в ответ на такое сообщение вызова.

Сообщение вызова обычно распространяется устройством 6 для информирования всех терминалов, что обновление программного обеспечения доступно и должно быть загружено этими терминалами.

Интервал PI, например, определен датой окончания и, если необходимо, датой начала. Он продолжается довольно длительное время, то есть длительность его больше, чем десять минут и, предпочтительно, больше чем один час или три часа. Такой интервал является достаточно большим для обеспечения подключения нескольких сотен и предпочтительно нескольких тысяч, десятков тысяч или сотен тысяч терминалов в течение него к серверам 24 или 26.

На фиг. 8 представлено конкретное воплощение плана 32 рабочей нагрузки. В этом варианте осуществления план 32 воплощен в форме таблицы, которая, в каждую дату, ассоциирует прогнозируемую рабочую нагрузку сервера 26 транзакций. Здесь, в каждом временном интервале цикла, в данной таблице, ассоциируется ячейка T_j. Такая ячейка T_j содержит ожидаемое количество одновременных соединений с сервером транзакций в течение этого временного интервала. Максимальное количество Nc_max одновременных соединений, которые могут быть подключены к серверу 26, также известно и сохранено в памяти, например в памяти 28. В этом варианте осуществления ожидаемая частота занятости равна ожидаемому количеству одновременных соединений относительно количества Nc_max. Количество Nc_max больше чем 1000 или 5000, или 10000.

На фиг. 9 представлен конкретный режим воплощения общего профиля использования 34. Этот профиль 34 ассоциирует с каждой датой общую вероятность состояния Рс. Вероятность Рс соответствует вероятности того, что любой неуказанный терминал системы 2 находится в активном состоянии на момент данной наступающей даты. Разные значения вероятности Рс, поэтому, показывают временные интервалы, в которые существует больше шансов того, что очень большое количество терминалов находится в неактивном состоянии. Временной интервал, в который вероятнее всего, что очень большое количество терминалов находится в неактивном состоянии, называется здесь “временем вне пика”.

В этом варианте осуществления общий профиль 34 воплощен идентично тому, что было описано для индивидуального профиля 68, за исключением того, что в каждый временной интервал ячейки C_j в таблице ассоциируют значение вероятности Рс, а не значение вероятности Pi.

Работа системы 2 будет описана ниже со ссылкой на способ, представленный на фиг. 10.

Поскольку работа разных терминалов идентична, способ, описанный со ссылкой на фиг. 10, относится только к работе терминала 10.

На этапе 100 терминал 10 записывает события, которые переключаются между активным и неактивным состояниями. Здесь предполагается, что в начале нового цикла столбец Cy₁ регистратора 70 содержит только “0” в каждой ячейке.

Когда терминал находится в активном состоянии, при выполнении операции 102 он сравнивает текущую дату, предоставленную внутренними часами 64, с датами, соответствующими началу временных интервалов PH_j, для идентификации начала следующего временного интервала.

Затем, при выполнении операции 104, компьютер 62 сравнивает текущую дату, представленную часами 64, с датой, соответствующей середине следующего временного интервала, идентифицированного во время операции 102. До тех пор пока середина этого временного интервала не будет превышена текущей датой, компьютер 62 циклически выполняет операцию 24. Когда текущая дата перейдет за середину следующего временного интервала, выполняется операция 106.

При выполнении операции 106 терминал записывает “1” в ячейке, соответствующей этому временному интервалу, в столбце Cy₁

Затем операции 102-106 циклически повторяются.

Когда текущая дата будет за пределами даты окончания последнего временного интервала столбца Cy₁, столбец Cy₁ сдвигают в операции 108 для замены на столбец Cy₂, и устанавливается новый столбец Cy₁, содержащий только “0”.

Таким образом, регистратор 70 позволяет сохранять временную линию моментов переключения, записанных в скользящем окне, равном двум циклам.

Затем, на этапе 110, выполняемом, например, в каждом конце цикла, компьютер 62 строит индивидуальный профиль 68. С этой целью компьютер 62 рассчитывает среднее значение содержания каждой строки в регистраторе 70. Таким образом, индивидуальный профиль 68 будет построен исключительно из регистрационных данных моментов переключения этого терминала 10. Кроме того, его строят, используя скользящее среднее значение, обеспечивая, таким образом, исключительно быструю реакцию событий на изменение, в соответствии со способом обычного использования терминала.

Данны
