Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат

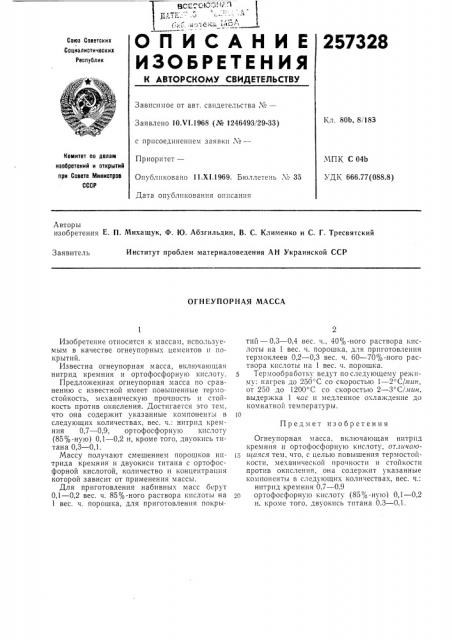

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

257328

Союз Советских

Соцналистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.V1.1968 (№ 1246493/29-33) с присоединением заявки %в

Приоритет—

Опубликовано 11.Х1.1969. Бюллетень ¹ 35

Дата опубликования описания

Кл. 80Ь, 8/183

Комитет по делам иаобретений и открытий при Совете Министров

СССР

МПК С 04Ь

УДК 666.77(088.8) Авторы изобретения Е. П. Михащук, Ф. Ю. Абзгильдин, В, С. Клименко и С. Г. Тресвятский

Институт проблем материаловедения АН Украинской ССР

Заявитель

ОГНЕУПОРНАЯ МАССА

Предмет изобретения

Изобретение относится к массам, используемым в качестве огнеупорных цементов и покрытий.

Известна огнеупорная масса, включающая нитрид кремния и ортофосфорную кислоту.

Предложенная огнеупорная масса по сравнению с известной имеет повышенные термостойкость, механическую прочность и стойкость против окисления. Достигается это тем, что она содержит указанные компоненты B следующих количествах, вес. ч.: нитрид кремния 0,7 — 0,9, ортофосфорную кислоту (85%-ную) 0,1 — 0,2 и, кроме того, двуокись титана 0,3 — 0,1.

Массу получают смешением порошков нитрида кремния и двуокиси титана с ортофосфорной кислотой, количество и концентрация которой зависит от применения массы.

Для приготовления набивных масс берут

0,1 — 0,2 вес. ч. 85%-ного раствора кислоты на

1 вес, ч. порошка, для приготовления покрытий — 0,3 — 0,4 вес. ч., 40%-ного раствора кислоты на 1 вес. ч. порошка, для приготовления термоклеев 0,2 — 0,3 вес. ч. 60 — 70%-ного раствора кислоты на 1 вес. ч. порошка.

Термообработку ведут по следующему режиму: нагрев до 250"С со скоростью 1 — &С/вин, от 250 до 1200 С со скоростью 2 — 3 С/,чин, выдержка 1 час и медленное охлаждение до ком натной температуры.

Огнеупорная м асса, включающая нитрид кремния и ортофосфорную кислоту, отличаюи1аяся тем, что, с целью повышения термостойкости, механической прочности и стойкости против окисления, она содержит указанные компоненты в следующих количествах, вес. ч.: нитрид кремния 0,7 — 0,9

20 ортофосфорную кислоту (85% -ную) 0,1 — 0,2 и, кроме того, двуокись титана 0.3 — 0,1.
