Элемент получения изображения и устройство формирования изображения

Элемент получения изображения и устройство формирования изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к элементу получения изображения и более конкретно относится к элементу получения изображения, который определяет разность фаз и фиксирует изображения, и относится к устройству формирования изображения.

Уровень техники

В последнее время распространены устройства формирования изображения, такие как цифровые фотокамеры, которые получают изображения объектов, таких как люди, генерируют полученные изображения и записывают указанные сгенерированные полученные изображения. Более того, широко распространены устройства формирования изображения с функциями автофокуса (AF), в которых автоматически регулируется фокусное расстояние (точка фокуса) на получаемом изображении, что делают для облегчения операций получения изображения, выполняемых пользователем.

Распространены устройства формирования изображения, в которых формируют пару изображений с помощью разделения зрачком света, прошедшего объектив получения изображения, и в которых измеряют интервал между сформированными изображениями (определяют разность фаз) с целью определения позиции объектива получения изображения (смотри, например, патентный документ 1). Это устройство формирования изображения формирует пару изображений, благодаря наличию в датчике изображения пикселей определения регулировки фокусировки, которые осуществляют разделение зрачком с помощью блокировки половины света от объекта, принятого принимающим свет элементом, и вычисляет величину расхождения фокусировки путем измерения интервала между сформированными изображениями. Далее это устройство формирования изображения регулирует фокусировку путем вычисления величины перемещения объектива получения изображения на основе вычисленной величины расхождения фокусировки и регулировки позиции объектива получения изображения на основе вычисленной величины перемещения (регулировка фокусировки).

Список документов

Патентные документы

Патентный документ 1: Выложенная заявка на патент Японии №2009-145401 (фиг.15)

Раскрытие изобретения

Задачи, решаемые изобретением

В соответствии с упомянутой выше обычной технологией, как пиксели определения разности фаз (пиксели определения регулировки фокусировки (пиксели определения разности фаз), так и пиксели генерирования полученного изображения (пиксели генерирования изображения) предусмотрены на одном датчике изображения и, следовательно, не обязательно предусматривать два отдельных датчика, выполняющих функции датчика определения регулировки фокусировки и датчика получения изображения.

Тем не менее, в соответствии с упомянутой выше обычной технологией пиксели определения разности фаз не могут генерировать сигнал и, следовательно, необходимо предсказывать (дополнять) данные в позицию пикселя определения разности фаз из данных близко расположенного пикселя генерирования изображения, рассматривая позицию пикселя определения разности фаз как позицию неисправного пикселя. При этом пиксель генерирования изображения, расположенный рядом с пикселем определения разности фаз, обладает другими свойствами по сравнению с пикселем генерирования изображения, расположенным рядом только с пикселем генерирования изображения, и при формировании изображения необходимо выполнять корректировку. Это приводит к необходимости обработки при генерировании изображений, соответствующих пикселям определения разности фаз, и изображений, соответствующих пикселям генерирования изображения, расположенных близко к пикселям определения разности фаз, тем самым увеличивается нагрузка указанной обработки изображений.

Настоящее изобретение предложено с учетом такой ситуации и цель настоящего изобретения заключается в уменьшении нагрузки по обработке, касающейся генерирования изображения, в случае, когда для генерирования изображения применяют элемент получения изображения, используемый для определения разности фаз и генерирования изображения.

Решение задачи

Настоящее изобретение выполнено с целью решения упомянутой выше проблемы, и первый аспект настоящего изобретения содержит следующее: множество пикселей определения разности фаз для генерирования сигналов для выполнения решения о регулировке фокусировки посредством определения разности фаз; и множество пикселей генерирования изображения, для генерирования сигналов для генерирования изображения, и первая группа пикселей, сформированная посредством расположения части пикселей определения разности фаз из множества пикселей определения разности фаз в конкретном направлении, и вторая группа пикселей, сформированная посредством расположения части пикселей генерирования изображения из множества пикселей генерирования изображения в конкретном направлении, расположены чередуясь друг с другом в направлении, перпендикулярном конкретному направлению. Таким образом обеспечивается то, что первая группа пикселей, сформированная путем расположения пикселей определения разности фаз в конкретном направлении, и вторая группа пикселей, образованная путем расположения части пикселей генерирования изображения, расположены чередуясь друг с другом.

Далее в соответствии с первым аспектом каждый из множества пикселей генерирования изображения может обладать фиксированным отношением пикселей определения разности фаз и пикселей генерирования изображения для каждого расположенного рядом пикселя в области элемента получения изображения, который принимает свет от объекта. Благодаря этому достигается то, что отношение пикселей определения разности фаз и пикселей генерирования изображения фиксировано для каждого пикселя, расположенного рядом с пикселями генерирования изображения.

Далее в соответствии с первым аспектом первая группа пикселей может содержать множество пикселей определения разности фаз, которые образуют одну или более линий, и вторая группа пикселей может содержать множество пикселей генерирования изображения, образующих одну или более линий. Таким образом обеспечивается то, что первая группа пикселей содержит множество пикселей определения разности фаз, образующих одну или более линий, и вторая группа пикселей содержит множество пикселей генерирования изображения, образующих одну или две линии.

Далее в соответствии с первым аспектом конкретным направлением может являться направление считывания, когда данные, сгенерированные пикселями определения разности фаз и пикселями генерирования изображения, считывают от пикселей определения разности фаз и пикселей генерирования изображения. Таким образом обеспечивается то, что первая группа пикселей, образованная путем расположения пикселей определения разности фаз в направлении считывания, и вторая группа пикселей, образованная путем расположения части пикселей генерирования изображения в направлении считывания, расположены чередуясь друг с другом.

Далее в соответствии с первым аспектом первая группа пикселей может содержать множество пикселей определения разности фаз, которые образуют одну линию, и вторая группа пикселей может содержать множество пикселей генерирования изображения, образующих одну линию и два неразрывных пикселя генерирования изображения из множества пикселей генерирования изображения, содержащие цветные фильтры с одинаковыми свойствами, и которые расположены в конкретном направлении, могут образовывать пару пикселей генерирования изображения и каждый пиксель может быть расположен с использованием пары пикселей генерирования изображения в качестве блоков пикселей. Таким образом обеспечивается то, что два неразрывных пикселя генерирования изображения, которые содержат цветные фильтры с одинаковыми свойствами и которые расположены в конкретном направлении, образуют пару пикселей генерирования изображения, и каждый пиксель расположен с использованием пары пикселей генерирования изображения в качестве блоков пикселей. Далее в этом случае множество пикселей генерирования изображения могут быть расположены в соответствии с шаблоном Байера в блоках пикселей в элементе получения изображения. Таким образом обеспечивают то, что блоки пикселей генерирования изображения расположены в соответствии с шаблоном Байера.

Далее в соответствии с первым аспектом два пикселя определения разности фаз из множества пикселей определения разности фаз, которые осуществляют разделение зрачком в том же направлении и принимают свет, разделенный в одном пути того же направления, могут образовывать пару пикселей определения разности фаз как два неразрывных пикселя определения разности фаз, расположенных в конкретном направлении, и каждый пиксель может быть образован парой пикселей определения разности фаз в качестве блоков пикселей. Так обеспечивается то, что два неразрывных пикселя определения разности фаз, которые расположены в конкретном направлении, образуют пару пикселей определения разности фаз и каждый пиксель расположен с использованием пары пикселей определения разности фаз в качестве блоков пикселей.

Далее в соответствии с первым аспектом два неразрывных принимающих свет элемента из принимающих свет элементов множества пикселей генерирования изображения, которые содержат цветные фильтры с одинаковыми свойствами и которые расположены в конкретном направлении, могут образовывать пару принимающих свет элементов и каждый пиксель может быть расположен с использованием двух пикселей, относящихся к паре принимающих свет элементов, в качестве блоков пикселей. Таким образом, обеспечивают то, что пиксель генерирования изображения содержит два принимающих свет элемента в качестве пары принимающих свет элементов.

Далее в соответствии с первым аспектом два принимающих свет элемента из принимающих свет элементов множества пикселей определения разности фаз, которые осуществляют разделение зрачком в одном и том же направлении и которые принимают свет, разделенный в одном пути того же направления, могут образовывать пару принимающих свет элементов и каждый элемент может быть расположен с использованием двух пикселей, относящихся к паре принимающих свет элементов, в качестве блока пикселей. Таким образом обеспечивают то, что в качестве пары принимающих свет элементов пиксель определения разности фаз содержит два принимающих свет элемента.

Далее в соответствии с первым аспектом первая группа пикселей может содержать первую линию, образованную путем расположения в конкретном направлении пикселей определения разности фаз, которые осуществляют разделение зрачком в конкретном направлении, и вторую группу пикселей, образованную путем расположения в конкретном направлении пикселей определения разности фаз, которые осуществляют разделение зрачком в перпендикулярном направлении, и первая линия и вторая линия могут быть расположены чередуясь со второй группой пикселей. Таким образом обеспечивают то, что первая линия пикселей определения разности фаз, которые осуществляют разделение зрачком в конкретном направлении, и вторая линия пикселей определения разности фаз, которые осуществляют разделение зрачком в перпендикулярном направлении, расположены чередуясь со второй группой пикселей. Далее в этом случае пиксель определения разности фаз может содержать множество пикселей определения разности фаз, соответствующих множеству выходных зрачков, которые расположены в различных позициях в направлении оптической оси, и первая линия может быть образована посредством расположения пикселей определения разности фаз из множества пикселей определения разности фаз, для которых выходные зрачки расположены в одинаковых позициях. Таким образом обеспечивают то, что первая линия образуется путем расположения пикселей определения разности фаз из множества пикселей определения разности фаз, для которых выходные зрачки расположены в одинаковых позициях. Далее в этом случае множество пикселей определения разности фаз могут содержать множество пикселей определения разности фаз, соответствующих множеству выходных зрачков, которые расположены в различных позициях в направлении оптической оси, и вторая линия может быть образована путем расположения пикселей определения разности фаз, в которых выходные зрачки расположены в одинаковых позициях, в позиции, совпадающей с позицией в конкретном направлении. Таким образом обеспечивают то, что вторая линия образована так, что пиксели определения разности фаз, в которых выходные зрачки расположены в одинаковых позициях, расположены в позиции, совпадающей с упомянутой позицией в конкретном направлении.

Далее в соответствии со вторым аспектом настоящего изобретения, элемент получения изображения содержит множество пикселей определения разности фаз, которые генерируют сигналы для осуществления решения о регулировке фокусировки путем определения разности фаз; и множество пикселей генерирования изображения, которые генерируют сигналы для генерирования изображения, и каждый из множества пикселей генерирования изображения обладает фиксированным отношением пикселей определения разности фаз и пикселей генерирования изображения для каждого расположенного рядом пикселя в области элемента получения изображения, который принимает свет от объекта. Благодаря этому достигается то, что отношение пикселей определения разности фаз и пикселей генерирования изображения, полученного для каждого пикселя, расположенного рядом с пикселями генерирования изображения.

Далее в соответствии с третьим аспектом настоящего изобретения, устройство формирования изображения содержит элемент получения изображения, содержащий множество пикселей определения разности фаз для генерирования сигналов для осуществления решения о регулировке фокусировки путем определения разности фаз, и множество пикселей генерирования изображения для генерирования сигналов для генерирования изображения, при этом первая группа пикселей, образованная путем расположения пикселей определения разности фаз из множества пикселей определения разности фаз в конкретном направлении, и вторая группа пикселей, образованная путем расположения пикселей генерирования изображения из множества пикселей генерирования изображения в конкретном направлении, расположены чередуясь в направлении, перпендикулярном упомянутому конкретному направлению; блок принятия решения о регулировке фокусировки для принятия решения о регулировке фокусировки путем определения разности фаз на основе сигналов, сгенерированных пикселями определения разности фаз; и блок генерирования изображения для генерирования изображения на основе сигналов, сгенерированных пикселями генерирования изображения. Таким образом обеспечивают то, что осуществляют регулировку фокусировки путем определения разности фаз и генерирование изображения осуществляют путем использования элемента получения изображения, в котором первая группа пикселей, образованная путем расположения пикселей определения разности фаз в конкретном направлении, и вторая группа пикселей, образованная путем формирования пикселей генерирования изображения в конкретном направлении, расположены чередуясь друг с другом.

Эффекты, достигаемые с помощью изобретения

Настоящее изобретение может обеспечить положительный эффект уменьшения нагрузки при обработке, относящейся к генерированию изображения, в случае, когда для генерирования изображения применяют элемент получения изображения, используемый для определения разности фаз и генерирования изображения.

Краткое описание чертежей

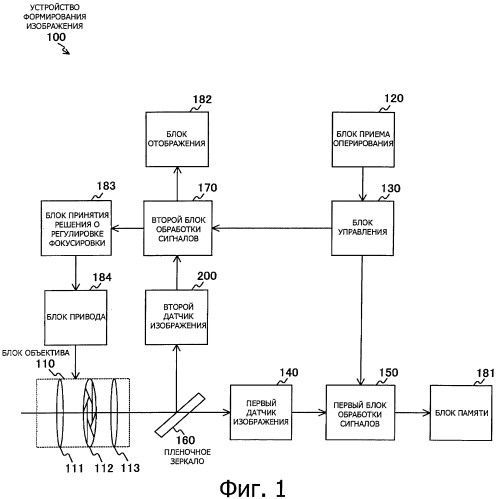

Фиг.1 - вид, показывающий структурную схему, иллюстрирующую пример функционирования и структуры устройства 100 формирования изображения, которое соответствует первому варианту осуществления настоящего изобретения;

фиг.2 - вид, схематически показывающий разрез, иллюстрирующий пример расположения пленочного зеркала 160 устройства 100 формирования изображения, которое соответствует первому варианту осуществления настоящего изобретения;

фиг.3 - вид, схематически показывающий пример расположения принимающих свет элементов второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения;

фиг.4 - вид сверху, схематически показывающий пример расположения пикселей в области 340 второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения и пример расположения пикселей обычного датчика изображения;

фиг.5 - вид, схематически показывающий внутреннюю структуру пикселя второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения и внутреннюю структуру пикселя обычного датчика изображения;

фиг.6 - вид, схематически показывающий разделение зрачком для пикселя D1 определения разности фаз и пикселя D2 определения разности фаз в соответствии с первым вариантом осуществления настоящего изобретения;

фиг.7 - вид, схематически показывающий разделение зрачком для пикселя D3 определения разности фаз и пикселя D4 определения разности фаз в соответствии с первым вариантом осуществления настоящего изобретения;

фиг.8 - вид, схематически показывающий пиксели, расположенные рядом с пикселями генерирования изображения второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения, и пиксели, расположенные рядом с пикселями генерирования изображения обычного датчика изображения;

фиг.9 - вид, схематически показывающий полученное изображение, сгенерированное на основе сигнала второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения и полученное изображение, сгенерированное на основе сигнала обычного датчика изображения;

фиг.10 - вид, показывающий диаграмму, иллюстрирующую пример скорости считывания данных для второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения и пример скорости считывания данных для обычного датчика изображения;

фиг.11 - вид, показывающий пример расположения принимающих свет элементов второго датчика изображения, в котором позиции пары пикселей определения разности фаз противоположны позициям таких же пикселей первого варианта осуществления изобретения, причем этот пример соответствует модифицированному примеру первого варианта осуществления настоящего изобретения;

фиг.12 - вид, показывающий расположение принимающих свет элементов второго датчика изображения, в котором только пиксели определения разности фаз, которые осуществляют разделение зрачком в направлении считывания, расположены в строке пикселей определения разности фаз в соответствии с модифицированным примером первого варианта осуществления настоящего изобретения;

фиг.13 - вид, показывающий расположение принимающих свет элементов второго датчика изображения, который отличается от фиг.12 и в котором только пиксели определения разности фаз, которые осуществляют разделение зрачком в направлении считывания, расположены в строке пикселей определения разности фаз в соответствии с модифицированным примером первого варианта осуществления настоящего изобретения;

фиг.14 - вид, показывающий пример расположения принимающих свет элементов второго датчика изображения, в котором строки пикселей определения разности фаз и строки пикселей генерирования изображения расположены чередуясь друг с другом через каждые две строки в соответствии с модифицированным примером первого варианта осуществления настоящего изобретения.

Осуществление изобретения

Далее будет описан некоторый вариант осуществления настоящего изобретения. Этот вариант осуществления изобретения будет описан в следующем порядке.

1. Первый вариант осуществления изобретения (управление получением изображения: пример, в котором линии пикселей определения разности фаз и линии пикселей генерирования изображения расположены чередуясь друг с другом)

2. Модифицированный пример

1. Первый вариант осуществления изобретения

Пример функционирования и структуры устройства формирования изображения. На фиг.1 показана структурная схема, иллюстрирующая пример функционирования и структуры устройства 100 формирования изображения, которое соответствует первому варианту осуществления настоящего изобретения. Устройство 100 формирования изображения является устройством формирования изображения, которое фиксирует изображение объекта, генерирует данные изображения (полученное изображение) и записывает сгенерированные данные изображения в качестве содержимого изображения (содержимого неподвижного изображения или подвижного изображения). Кроме того, ниже будет в основном описан пример, в котором в качестве содержимого изображения (файл изображения) записывают неподвижное содержимое изображения (файл неподвижного изображения).

Устройство 100 формирования изображения содержит блок 110 объектива, блок 120 приема оперирования, блок 130 управления, первый датчик 140 изображения и первый блок 150 обработки сигналов. Дополнительно устройство 100 формирования изображения содержит пленочное зеркало 160, второй датчик 200 изображения, второй блок 170 обработки сигналов, блок 181 памяти, блок 182 отображения, блок 183 принятия решения о регулировки фокусировки и блок 184 привода.

Блок 110 объектива сжимает свет (свет объекта) от объекта. Этот блок 110 объектива содержит объектив 111 с переменным фокусным расстоянием, диафрагму 112 и линзу 113 фокусировки.

Объектив 111 с переменным фокусным расстоянием регулирует увеличение объекта, содержащегося на полученном изображении, путем изменения фокусного расстояния, при этом его приводит в действие блок 184 привода и он перемещается в направлении оптической оси.

Диафрагма 112 представляет собой блокирующий материал, приспособленный для регулировки количества света от объекта, падающего на первый датчик 140 изображения и второй датчик 200 изображения, что делают путем изменения отверстия осуществляемый блоком 184 привода.

Линза 113 фокусировки регулирует фокусировку путем перемещения в направлении оптической оси, при этом упомянутую линзу 113 фокусировки приводит в движение блок 184 привода.

Блок 120 приема оперирования принимает операцию от пользователя. Когда, например, нажимают на кнопку 121 спуска затвора (показана на фиг.2), этот блок 120 приема оперирования в качестве сигнала оперирования подает сигнал, связанный с этим нажатием на блок 130 управления.

Блок 130 управления управляет работой каждого блока устройства 100 формирования изображения. Например, при приеме сигнала оперирования на начало записи неподвижного изображения в ответ на нажатие кнопки 121 спуска затвора, этот блок 130 управления подает сигнал, касающийся выполнения записи неподвижного изображения (сигнал оперирования получением неподвижного изображения) на первый блок 150 обработки сигналов. Далее для отображения вида в реальном времени в блоке 182 отображения блок 130 управления подает на второй блок 170 обработки сигналов сигнал (сигнал отображения вида в реальном времени) для генерирования изображения в реальном времени на основе сигнала, выданного вторым датчиком 200 изображения. Между тем вид в реальном времени касается отображения в реальном времени изображения объекта, попадающего в устройство 100 формирования изображений. Далее при осуществлении решения о регулировке фокусировки в соответствии с системой определения разности фаз, блок 130 управления подает на второй блок 170 обработки сигналов сигнал (сигнал операции определения разности фаз), указывающий оперирование (операцию определения разности фаз), направленное на осуществление принятия решения о регулировке фокусировки. При этом система определения разности фаз представляет собой систему определения фокусировки, которая образует пару изображений с помощью разделения зрачком света, проходящего через объектив формирования изображения, измерения интервала между сформированными изображениями (величины расхождения между изображениями (определяют разность фаз)) и определения степени регулировки фокусировки.

Пленочное зеркало 160 делит свет от объекта, конденсированный блоком 110 объектива, на две части. Это пленочное зеркало 160 является, например, полупрозрачным зеркалом и делит свет от объекта на две части путем отражения 30% света от объекта. Пленочное зеркало 160 подает одну часть разделенного света на первый датчик 140 изображения и подает другую часть на второй датчик 200 изображения.

Первый датчик 140 изображения является элементом получения изображения, который принимает одну часть света от объекта, разделенного пленочным зеркалом 160, и осуществляет фотоэлектрическое преобразование принятого света от объекта в электрический сигнал. Этот первый датчик 140 изображения реализован с помощью, например, КМОП датчика (комплиментарный металло-оксидный полупроводник). В первом датчике 140 изображения только пиксели (пиксели генерирования изображения), которые генерируют сигналы для генерирования полученного изображения на основе принятого света от объекта, расположены в соответствии с шаблоном Байера. Первый датчик 140 изображения подает на первый блок 150 обработки сигналов электрический сигнал, полученный в результате фотоэлектрического преобразования.

Первый блок 150 обработки сигналов применяет различные виды обработки сигналов к электрическому сигналу, поданному от первого датчика 140 изображения. При, например, приеме от блока 130 управления сигнала оперирования получения фотографического изображения упомянутый первый блок 150 обработки сигналов генерирует данные фотографического изображения. Далее первый блок 150 обработки сигналов подает эти сгенерированные данные изображения на блок 181 памяти и блок 181 памяти сохраняет эти данные изображения.

Этот блок 181 памяти записывает данные изображения, поданные от первого блока 150 обработки сигналов, в качестве содержимого изображения (файл изображения). Например, для этого блока 181 памяти может быть использован съемный носитель информации (один или более носителей информации), такой как диски, например, DVD (универсальный цифровой диск) диски, или полупроводниковые памяти, в том числе карточки памяти. Далее этот носитель информации может быть встроен в устройство 100 формирования изображения или может быть выполнен с возможностью отсоединения от устройства 100 формирования изображения.

Второй датчик 200 изображения является элементом получения изображения, который принимает одну часть света от объекта, разделенного пленочным зеркалом 160, и осуществляет фотоэлектрическое преобразование принятого света от объекта в электрический сигнал. Этот второй датчик 200 изображения реализован с помощью, например, КМОП датчика, аналогичного первому датчику 140 изображения. Во втором датчике 200 изображения расположены пиксели генерирования изображения и пиксели (пиксели определения разности фаз), которые генерируют сигналы для осуществления определения разности фаз. Кроме того, далее со ссылками на фиг.3-10 опишем второй датчик 200 изображения. Второй датчик 200 изображения подает на второй блок 170 обработки сигналов электрический сигнал, полученный в результате фотоэлектрического преобразования. Кроме того, второй датчик 200 изображения является примером элемента получения изображения, о котором сказано в формуле изобретения.

Второй блок 170 обработки сигналов применяет различные виды обработки сигналов к электрическому сигналу, поданному от второго датчика 200 изображения. При, например, приеме от блока 130 управления сигнала оперирования определения разности фаз, этот блок 170 обработки сигналов генерирует данные (данные определения разности фаз), приспособленные для определения разности фаз на основе выходных сигналов от пикселей определения разности фаз второго датчика 200 изображения. Далее второй блок 170 обработки сигналов подает сгенерированные данные определения разности фаз на блок 183 решения о регулировке фокусировки. Более того, при приеме сигнала отображения вида в реальном времени от блока 130 управления, второй блок 170 обработки сигналов генерирует данные изображения в реальном времени на основе выходных сигналов от пикселей генерирования изображения второго датчика 200 изображения. Далее второй блок 170 обработки сигналов подает эти сгенерированные данные изображения в реальном времени и делает так, чтобы экран блока 182 отображения отображал вид в реальном времени. Кроме того второй датчик 170 обработки изображения является примером элемента генерирования изображения, о котором сказано в формуле изобретения.

Блок 182 отображения отображает изображение на основе данных изображения, поданных от второго блока 170 обработки сигналов. Этот блок 182 отображения реализован, например, в виде цветной жидкокристаллической панели. При, например, приеме данных изображения в реальном времени от второго блока 170 обработки сигналов этот блок 182 отображения отображает на экране изображение в реальном времени.

Блок 183 принятия решения о регулировке фокусировки решает, является ли фокусировка отрегулированной относительно объекта (цели регулировки фокусировки), который является целью фокусировки, что делают на основе данных определения разности фаз, поданных от второго блока 170 обработки сигналов. Когда фокусировка отрегулирована на объекте (цели регулировки фокусировки) в области (области фокусировки), в которой осуществляют фокусировку, этот блок 183 принятия решения о регулировке фокусировки подает на блок 184 привода информацию, указывающую на то, что фокусировка отрегулирована, в качестве информации о результате решения о регулировке фокусировки. Далее, когда фокусировка не отрегулирована на цели регулировки фокусировки, этот блок 183 принятия решения о регулировке фокусировки вычисляет величину расхождения фокусировки (величину расфокусировки) и подает на блок 184 привода информацию, указывающую вычисленную величину расфокусировки в качестве информации о результате решения о регулировке фокусировки.

Этот блок 184 привода приводит в действие объектив 111 с переменным фокусным расстоянием, диафрагму 112 и линзу 113 фокусировки. Например, блок 184 привода вычисляет величину перемещения линзы 113 фокусировки на основе информации о результате решения о регулировке фокусировки, поданной от блока 183 решения о регулировке фокусировки, и перемещает линзу 113 фокусировки в соответствии с вычисленной величиной перемещения. Когда фокусировка отрегулирована, этот блок 184 привода поддерживает текущую позицию линзы 113 фокусировки. Далее при наличии расфокусировки блок 184 привода вычисляет величину перемещения (расстояние перемещения) на основе информации о результате решения о регулировке фокусировки, которая указывает величину расфокусировки и информации о положении линзы 113 фокусировки, и перемещает линзу 113 фокусировки в соответствии с величиной перемещения.

Пример расположения пленочного зеркала

На фиг.2 схематически показан разрез, иллюстрирующий пример позиции пленочного зеркала 160 устройства 100 формирования изображения, которое соответствует первому варианту осуществления настоящего изобретения. Кроме того, устройство 100 формирования изображения будет описано с использованием фиг.2 как однообъективный зеркальный фотоаппарат.

На фиг.2 на разрезе устройства 100 формирования изображения показаны кнопка 121 спуска затвора, экран (жидкокристаллическое устройство отображения 182а) блока 182 отображения, пленочное зеркало 160, первый датчик 140 изображения и второй датчик 200 изображения. Более того, на фиг.2 показана оптическая ось (оптическая ось L12) для объектива блока 110 объектива и две линии (линии L11 и L13), показывающие диапазон, в котором проходит свет от объекта. Кроме того, диапазон, заключенный между линиями L11 и L13, указывает диапазон, в котором проходит свет, подаваемый на первый датчик 140 изображения и второй датчик 200 изображения.

Пленочное зеркало 160 расположено для деления света от объекта, подаваемого на устройство 100 формирования изображения, на две части. Например, пленочное зеркало 160 расположено под углом 45 градусов относительно оптической оси L12. Благодаря этому пленочное зеркало 160 отражает вверх часть (например, 30%) света от объекта.

Первый датчик 140 изображения расположен вертикально относительно оптической оси L12 впереди пленочного зеркала 160 (направление перемещения света от объекта) и приспособлен для приема света от объекта, проходящего пленочное зеркало 160.

Второй датчик 200 изображения расположен горизонтально относительно оптической оси L12 над пленочным зеркалом 160 (когда пленочное зеркало 160 расположено под углом 45 градусов относительно оптической оси L12) и приспособлен для приема света от объекта, отраженного пленочным зеркалом 160.

Таким образом в устройстве 100 формирования изображения пленочное зеркало 160 расположено так, чтобы делить падающий свет от объекта на две части. Далее первый датчик 140 изображения и второй датчик 200 изображения расположены так, чтобы принимать две части разделенного света от объекта.

Пример расположения принимающих свет элементов второго датчика изображения

На фиг.3 схематически показан пример расположения принимающих свет элементов второго датчика 200 изображения в соответствии с первым вариантом осуществления настоящего изобретения. В соответствии с первым вариантом осуществления настоящего изобретения один пиксель генерирования изображения содержит два принимающих свет элемента и один пиксель определения разности фаз также содержит два принимающих свет элемента. Далее со ссылками на фиг.3 опишем расположение принимающих свет элементов.

Кроме того при описании фиг.3 будут использоваться оси xy, при этом направления налево и направо соответствуют направлению оси y, а направления вверх и вниз соответствуют направлению оси x. Далее на фиг.3 верхний левый конец является исходной точкой осей xy, направление сверху вниз является положительной стороной оси x, а направление слева направо является положительной стороной оси y. Кроме того, направление считывания сигнала в этом втором датчике 200 изображения является направлением оси x (считывают блоками строк). Кроме того, направление считывания сигнала в этом втором датчике 200 изображения является примером конкретного направления, о котором сказано в формуле изобретения.

Для простоты описания, фиг.3 будем описывать с использованием области (область 210), состоящей из части принимающих свет элементов (принимающих свет элементов шестнадцати строк и шестнадцати столбцов) каждого пикселя, образующего второй датчик 200 изображения. Кроме того, в соответствии с расположением принимающих свет элементов во втором датчике 200 изображения, расположение пикселей (расположение пикселей, соответствующее области 210), соответствующее этому блоку, повторяется в направлении x и направлении y с использованием расположения пикселей, указанного в области 210 как один блок.

На фиг.3 один принимающий свет элемент показан одним кружком. Далее принимающие свет элементы пикселя генерирования изображения указаны кружками с нанесенными на них обозначениями (R (красный), G (зеленый) и В (голубой)), при этом упомянутые обозначения представляют цветные фильтры, предусмотренные в принимающих свет элементах. Более того, принимающие свет элементы пикселей определения разности фаз обозначены кружками, содержащими участки с заполненными сторонами (серые половины кружков), которые совпадают со стороной, на которой блок блокировки света блокирует падающий свет. Кроме того, что касается принимающих свет элементов пикселя определения разности фаз, принимающие свет элементы, соответствующие выходным зрачкам четырех позиций (позиции d1 - d4), вместе обозначены ссылочными позициями (D1 - D4). Далее буквы (а - d) ссылочных позиций принимающих свет элементов пикселя определения разности фаз показывают сторону, на которой блок блокировки света блокирует падающий свет (a - это отрицательная сторона оси x, b - это положительная сторона оси x, с - э
