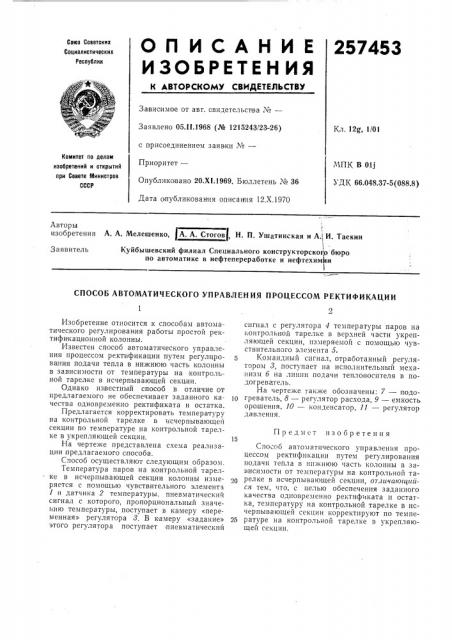

О П И С А Н И Е 257453

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

За виоимое от авт. свидетельства №вЂ”

Заявлено 05.11.1968 (№ 1215243/23-26) с присоединением заявки ¹â€”

Приоритет—

Опубли ковано 20.Х1.1969. Бюллетень № 36

Дата опубликования описания 12.Х.1970

Кл. 12g, 1/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В ОЦ

УДК 66.048.37-5(088.8) Авторы изобретения

А. А. Стогов, Н. П. Ушатинская и А. ; И. Таекин

Куйбышевский филиал Специального конструкторского бюро. по автоматике в нефтепереработке и нефтехимии

А. А. Мелешенко, Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ РЕКТИФИКАЦИИ

П р едмст из о о р ете н и я

Изобретение относится к способам автоматического регулирования работы простой ректификационной колонны.

Известен способ автоматического управления процессом ректтгфикации путем регулирования подачи тепла в нижнюю часть колонны в зависимости от температуры на контрольной тарелке в исчерпывающей секции.

Однако известный способ в отличие от предлагаемого не обеспечивает заданного качества одновременно ректификата и остатка.

Предлагается корректировать температуру на контрольной тарелке в исчерпывающей секции по температуре на контрольной тарелке в укрепляющей секции.

На чертеже представлена схема реализации,предлагаемого способа.

Счособ осуществляют следующим образом.

Температура паров на контрольной тарелке в исчерпывающей секции колонны измеряется с помощью чувствительного элемента

1 и датчика 2 температуры, пневматический сигнал с которого, пропорциональный значению температуры, поступает в камеру «переменная» регулятора 3. В камеру «задание» этого регулятора поступает пневматический сигнал с регулятора 4 температуры паров на контрольной тарелке в верхней части укрепляющей секции, измеряемой с помощью чувствительного элемента 5.

Командный сигнал, отработанный регулятором 8, поступает на исполнительный механизм б на линии подачи теплоносителя в подогревагтель.

На чертеже также обозначены: 7 — подогреватель, 8 — регулятор расхода, 9 — емкость орошения, 10 — конденсатор, 11 — регулятор давления.

Способ автоматического управления процессом ректификации путем регулирования иода ш тепла в нижнюю часть колонны в зависимости от температуры на контрольной тарелке в исчерпывающей секции, от.гггчагогггггйся тем, что, с целью обеспечения заданного качества одновременно ректификата и остатка, температуру на контрольнои тарелке в исчерпывающей секции корректируют по темпе25 ратуре на контрольной тарелке в укрепляющей секции.

257453

Г1ары ренп ификаапа
