Предварительно упакованная капсула с курительным материалом

Предварительно упакованная капсула с курительным материалом

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННУЮ ЗАЯВКУ

[0001] Настоящая заявка претендует на приоритет предварительной заявки США №. 61/503187 под названием “Hookah Molasses Capsule” («Капсула для кальяна на основе патоки»), поданной 30 июня 2011 года.

ПРЕДПОСЫЛКИ К СОЗДАНИЮ ИЗОБРЕТЕНИЯ

Область техники

[0002] Настоящее устройство относится к устройствам для табакокурения, трубкам и упаковкам табака, применяемого в трубке или кальяне. Конкретнее настоящее изобретение относится к предварительно упакованной порции курительного продукта, такого как кальянная смесь или табак для кальяна, в которой элементы упаковки обеспечивают большую свежесть, лучшее сохранение продукта до его употребления и средства регулирования плотности продукта внутри капсулы перед его употреблением. Настоящее изобретение также относится к средствам разрыхления содержимого перед использованием и при горении, при этом содержимое может быть отфильтровано и перемешано для лучшего прохождения воздуха и, следовательно, для более равномерного горения. Следующее раскрытие включает элементы предварительно упакованной капсулы, а также средства фиксации капсулы на чаше кальяна при курении ее содержимого. Для простоты и единства следующее раскрытие будет рассматриваться как предоставление предварительно упакованной капсулы с кальянной смесью или ароматизированным табаком для применения в устройстве кальянной чаши. Однако предпочтительно, чтобы, капсула с курительным материалом была выполнена как капсула для применения в любом курительном устройстве, и при этом материал внутри капсулы мог бы быть выполнен в виде любого курительного продукта, и капсула бы имела несколько вариантов осуществления в зависимости от ее формы и назначения.

[0003] Курение кальяна является популярным способом курения табака, при котором дым проходит через устройство водяного охлаждения. Кальянную смесь, которая обычно представляет собой ароматизированный посредством патоки табак, располагают на впуске кальянной трубки и в контакте с горящими углями для воспламенения кальянной смеси, что способствует образованию потребляемого пользователем дыма. Кальянная смесь упакована в располагаемую на впуске кальянной трубки чашу, и медленно горит по мере прохождения через нее воздуха, направляя дым вдыхающему его курильщику. Дым кальянной смеси проходит через чашу кальяна, на которой находится курительная смесь, в емкость с водой, где она охлаждается перед тем, как направиться через шланг или трубку в рот пользователя. Температура дыма снижается, и посторонние примеси затем задерживаются при прохождении через воду внутри чаши. Пользователь может, таким образом, наслаждаться ароматом курительной смеси перед вдыханием дыма и делая следующую затяжку.

[0004] Курительные устройства типа кальяна имеют элементы схожей конструкции и особенности устройства, хорошо известные из уровня техники. Сами по себе такие устройства применялись столетиями с целью медленного сгорания некоторого количества кальянной смеси. К элементам стандартного кальяна относятся: конструкция чаши, на которую помещено некоторое количество кальянной смеси, и угли, применяемые для горения кальянной смеси, корпус кальяна, дающий возможность направлять дым через воду в корпусе, находящуюся внутри закрепленной на нем емкости для воды, через которую дым, наконец, попадает в шланг или трубку, проходящую из емкости для воды к вдыхающему дым пользователю. Установленный на устройстве клапан позволяет застоявшемуся дыму выходить из корпуса кальяна и емкости для воды, удаляя старый дым, который пробыл внутри кальяна длительное время между периодами курения. Настоящее изобретение относится к чаше кальяна, а конкретнее, к кальянной смеси, упакованной в нее до ее поджигания и последующего вдыхания. Более конкретно настоящее изобретение предоставляет предварительно упакованную пачку кальянной смеси для наполнения кальянной чаши и регулирования плотности кальянной смеси в ней до и во время использования без необходимости физического контакта с самой кальянной смесью при приготовлении чаши, что представляет собой неприятный процесс, во время которого пользователь может запачкать руки и одежду при неловком обращении.

ИЗВЕСТНЫЙ УРОВЕНЬ ТЕХНИКИ

[0005] Существующие способы наполнения чаши кальяна пачкой курительного материала являются неэффективными, трудоемкими и грязными. Обычно материал помещают в чашу, либо пальцами, либо посредством набора щипцов, при этом его количество и плотность определяются пользователем. Пользователю необходимо осуществить физическое перемещение кальянной смеси из его упаковки в чашу, что может привести к его неоднородной плотности и вынуждает пользователя брать руками кальянную смесь либо использовать при этом инструмент. Когда кальянная смесь перемещена, чашу обычно накрывают листком фольги, которому перед его закреплением на краях чаши придают специальную форму и размер. После того, как фольга закреплена и герметично обжата по краям чаши, чтобы предотвратить нежелательный выход воздуха или его прохождение через стенки на впуске в чашу, в фольге выполняют перфорацию посредством ножа или иного колющего инструмента. Затем на фольгу помещают горящие угли, при этом прохождение тепла через фольгу и выполненные в ней отверстия приводит к воспламенению кальянной смеси по мере прохождения через отверстия воздуха, выдуваемого пользователем через наконечник шланга кальяна. Эти операции требуют от пользователя особых умений или опыта, много времени, и являются неприятными и часто не выполняются надлежащим образом. Для помещения в чашу кальянной смеси в надлежащем количестве и с однородной плотностью требуется усовершенствованный способ или устройство. Настоящее изобретение раскрыто для предоставления такого устройства, при этом исключены многие из вышеперечисленных этапов и возможно выкладывание угля непосредственно на предварительно упакованную капсулу кальянной смеси. Раскрытое устройство обеспечивает большее удобство и практичность по сравнению с традиционными способами подготовки чаши кальяна.

[0006] Настоящее изобретение раскрывает герметичную упаковку кальянной смеси или подобного курительного материала, внутри которой содержится определенной формы капсула с верхним впуском и нижним выпуском. Верхний впуск содержит фильтрующую перфорированную крышку, на которую могут быть помещены угли, и через которую может проходить воздух, тогда как нижний выпуск является перфорированным основанием, позволяющим воздуху проходить через капсулу и ее содержимое в корпус. Капсула перед использованием является герметичной, притом, что впуск и выпуск герметично укупорены посредством удаляемого средства герметичного укупоривания, защищающего содержимое капсулы до его использования в течение продолжительного времени. На средстве герметичного укупоривания выполнена петелька, посредством которой пользователь отделяет средство герметичного укупоривания от верхнего и нижнего впуска капсулы перед ее помещением в чашу и курением. Капсула может быть помещена непосредственно в чашу без необходимости брать ее руками, покрывать слоем фольги и перфорировать фольгу, перед тем как выложить на нее горящие угли. Применение настоящего изобретения позволяет сэкономить значительное количество времени и усилий, предоставляя большую доступность и возможность скорее насладиться кальянной смесью по сравнению с традиционными способами и технологиями. Раскрытая далее в рамках настоящего изобретения капсула для кальянной смеси является внутренним перемешивающим устройством, содержащим внутри капсулы объект, применяемый для перемешивания, устранения комков, или иного способа разрыхления и фильтрования кальянной смеси внутри капсулы перед ее использованием и по мере ее сгорания и уменьшения в объеме. Благодаря перемешивающему устройству, пользователь может равномерно распределить кальянную смесь внутри капсулы путем встряхивания капсулы перед ее использованием, что обеспечивает однородность содержимого капсулы для равномерного горения и лучшего прохождения через нее воздуха. Предотвращено забивание и комкование вместе с неоднородностью ввиду уплотнения. Пользователь применяет перемешивающее устройство путем втягивания капсулы перед ее помещением в чашу кальяна. Таким образом, плотность кальянной смеси внутри закрытой капсулы регулируется пользователем для обеспечения равномерного горения и равномерного прохождения через нее воздуха.

[0007] На известном уровне технике было раскрыто и запатентовано несколько устройств, относящихся к предварительно упакованным пачкам или контейнерам с табаком. Некоторые из этих устройств непосредственно относятся к курению кальяна, тогда как другие относятся к области курительных трубок в целом. Несмотря на то, что эти устройства полностью соответствуют своим конкретным требованиям и выполняют поставленную в этой области цель или задачу, они не раскрывают предварительно упакованную капсулу с кальянной смесью, имеющую элементы настоящего изобретения, а также не могут предоставить настолько же удобное и полезное средство наполнения чаши кальяна без необходимости брать кальянную смесь руками и выполнять с ней манипуляции перед ее курением. Известным из уровня техники устройствам не хватает возможности перемешивать или обеспечивать однородность кальянной смеси внутри капсулы перед ее использованием и по мере ее горения, что в настоящем изобретении обеспечивается перемешивающим устройством. Таким образом, доступ к горящей кальянной смеси при существующих в настоящее время упаковках кальянной смеси ограничен или отсутствует, при этом комкование или отделение ароматизатора от табака невозможно регулировать без открытия капсулы. Открытие капсулы может нарушить ее целостность и, таким, образом лишить смысла создание предварительно упакованной капсулы. На уровне техники существует явная потребность в устройстве регулирования плотности и комкования кальянной смеси внутри герметично укупоренной капсулы, поскольку ни одна из известных в настоящее время упаковок с табаком не обеспечивает такую возможность. Настоящее раскрытие удовлетворяет потребность, давно ощущаемую на уровне техники в области предварительно упакованного табака и контейнеров с кальянной смесью, предоставляя этот новаторский в области таких устройств элемент, и обеспечивая новое устройство для пользователей кальянов и курительных трубок.

[0008] Устройства уровня техники имеют схожую конструкцию и конструктивные элементы, предусмотренные для хранения предварительно дозированной порции табака; однако, они не рассчитаны для задачи обеспечивать свежесть упакованного в капсулы курительного материала и предоставлять средства регулирования их содержимого. Они также не раскрывают уникальных конструктивных элементов как у описанной капсулы с кальянной смесью.

[0009] В частности, публикация заявки на патент США №. 2007/0215164 заявителя Mehio раскрывает водонепроницаемую одноразовую чашу для кальяна для защиты внутреннего отдела с табаком. Чаша содержит верхний впуск для тепла и нижний, фильтрующий частицы, выпуск, позволяющий нагретому воздуху проходить через чашу и пропускать через нее дым. Частицы задерживаются в нижнем фильтре, тогда как герметичное укупоривание сохраняет качество табака до его использования. Чаша дополнительно содержит находящийся внутри нее горючий продукт, такой как патока. Предоставляя готовую чашу и съемную заменяемую камеру с табаком, элементы согласно раскрытию Mehio не раскрывают конструкцию и замысел настоящего изобретения, в котором раскрыта предварительно упакованная, герметично укупоренная капсула с табаком, предпочтительно с заранее выполненной перфорацией, для применения в чаше любой конструкции.

[0010] Патент США №3792704 заявителя Parker описывает еще одно подобное устройство, в котором раскрыта система курительной трубки. Система содержит капсулу с табаком и трубку для табакокурения, разработанные для совместного использования. Трубка содержит чашу и ствол, тогда как капсула содержит дозу измельченного курительного табака внутри оболочки. Выполненной из неперфорированного, негорючего листового материала, при этом дым циркулирует через проход вдоль ее нижней части. Поскольку устройство Parker предоставляет уникальную упаковку для курения трубки, оно ограничено трубкой, специально разработанной для установки в нее этой капсулы с табаком. Капсула не приспособлена для использования с кальяном, для тех же целей или с той же идеей, что и настоящее изобретение.

[0011] Также патент США №3545449 заявителя Pecor описывает упаковку для курения трубки, содержащую контейнер и дозу табака, выполненную в такой размере и форме, чтобы помещаться в отверстие чаши стандартной трубки. Упаковка имеет в целом цилиндрическую форму, плоский лист металлической фольги на верхней поверхности и перфорацию на куполообразной нижней поверхности. Как и устройство Parker, устройство Pecor подходит для использования с глубокими чашами стандартных курительных трубок. Его устройство ограничено такими конструкциями и не допускает использование с кальяном.

[0012] Патент США №4944317 заявителя Thal раскрывает порцию табака, помещенную в колпачок из металлической фольги, при этом форма колпачка соответствует форме внутренней полости чаши курительной трубки. Колпачок содержит съемное укупоривание, сохраняющее аромат и свежесть табака при хранении в течение продолжительного времени. Устройство Thal имеет те же недостатки, что и устройства Pecor и Parker, при этом его применение ограничено использованием с курительной трубкой. Элементы устройства Thal включают перфорированную нижнюю поверхность, выполненную на его части в форме усеченного конуса, соединяющуюся с по существу цилиндрической боковой стенкой, и открытую верхнюю часть для доступа и поджигания табачного содержимого. Таким образом, нет упоминания о перемешивающем устройстве. Хотя открытая верхняя часть и позволяет регулировать уплотнение табака, но она ограничивает применение и не позволяет использовать медленно горящую кальянную смесь и способ ее сжигания, при котором горящие угли помещают над кальянной смесью для сжигания и перенаправляют их дым.

[0013] Публикация заявки на патент США №2008/0060663 заявителя Hamade раскрывает одноразовую капсулу с табаком для кальяна. Капсула содержит верхний слой фольги и нижний слой фольги. Эти слои определяют внутреннее пространство, вмещающее порцию табака. Край капсулы находится на соединении верхнего и нижнего слоев и является отгибаемым. Форма края капсулы до ее использования сохраняется плоской посредством круглого кольца. Когда капсула помещена в чашу кальяна, отгибаемый край фольги отвернут на края чаши. Затем в слоях капсулы, выполненных из фольги, могут быть пробиты отверстия, чтобы тепло проникало в табак, а дым выходил из капсулы. Hamade не описывает ни отверстия в слоях фольги, ни удаляемое средство герметичного укупоривания для сохранения свежести. Hamade также не предусматривает помещение в табак перемешивающего устройства или подобного объекта, дающего возможность пользователю перемешать и разрыхлить горящий табак, или устройства для дополнительного прохождения через него воздуха и предотвращения комкования. Также капсулы согласно Hamade являются выпуклыми от области края, что не предоставляет плоской области для расположения углей. Это для курильщика кальяна создает опасность того, что угли могут легко упасть с капсулы при курении, что представляет неудобство и потенциальную опасность. Элементы настоящего изобретения предоставляют лучшее применение, обеспечивая свежее, насыщенное впечатление от курения, предотвращая комкование содержимого внутри капсулы и предоставляя плоскую верхнюю область для расположения горячих углей во время использования.

[0014] Публикации заявок на патенты США №. 2010/0126518, №2010/0252057, и №2011/0186060 заявителя Saleh относятся к раскрытию контейнера с табаком, пригодного для кальяна, при этом контейнер до его использования содержит герметичную капсулу для кальянной смеси. Элементы контейнера содержат стенки, соответствующие стенкам чаши кальяна, подобно устройству согласно Hamade. Капсула содержит фланец, радиус которого предусмотрен большим, чем радиус края чаши, что позволяет отвернуть фланец на него. Затем в капсуле могут быть выполнены отверстия, позволяющие пропускать воздух, и на нее могут быть положены угли. Устройство по Saleh не описывает предусмотренный впуск с фильтром или перфорацией, а также перфорацию на нижней поверхности капсулы. Настоящее изобретение предоставляет такую предварительно перфорированную конструкцию, верхняя поверхность которой предусмотрена образующей фильтр для поддержания горения углей и пропускания воздуха в капсулу, тогда как нижняя перфорация выпускает поток воздуха и дым из капсулы. Изначально перфорации герметично запечатаны средством укупоривания для сохранения свежести. В частности, устройство по Saleh вмести со всеми вышеупомянутыми известными устройствами, не раскрывают перемешивающего устройства или устройства регулирования плотности кальянной смеси в собранной капсуле для регулирования консистенции кальянной смеси или табака до курения и во время него. Эта возможность предоставлена важным элементом, предназначенным для регулирования горючих свойств кальянной смеси, и для доступа к кальянной смеси, когда ее предварительно сформированная упаковка ограничивает к ней доступ.

[0015] Таким образом, заявляется, что устройства, известные из уровня техники не удовлетворяют потребности в сохранении порции табака свежей и равномерно заполняющей одноразовую и герметично укупоренную пачку или капсулу. Настоящее изобретение относится к устройству для обеспечения предварительно дозированной порции упакованного свежего табака для курения с помощью кальянного устройства. Конструкция этого устройства, а также расположенного внутри него элемента перемешивающего устройства в целом расходится с конструктивными и концептуальными элементами известного уровня техники; следовательно, ясно, что на уровне техники существует необходимость в совершенствовании существующих капсул с табаком для кальяна и систем для курения. В этом отношении настоящее изобретение по существу удовлетворяет это требование.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0016] Ввиду следующих недостатков, присущих предварительно упакованным капсулам с табаком известного типа, пачкам и курительным системам, представленным на уровне техники, настоящее изобретение предоставляет новую, предварительно упакованную и герметично укупоренную капсулу с кальянной смесью и средство воздействия на содержимое внутри капсулы без физического контакта с ним, отличающуюся тем, что она может быть в равной степени применима, обеспечивая удобство потребителя при наполнении чаши кальяна или трубки, равномерно распределенной и разрыхленной порцией курительного материала.

[0017] Настоящая система содержит капсулу, имеющую боковые стенки верхнюю поверхность впуска и нижнюю поверхность выпуска. Внутри капсулы помещено предварительно дозированное количество рассыпчатого курительного материала, такого как табак, кальянная смесь или иная разновидность влажного ароматизированного табака, Форма капсулы рассчитана для возможности ее помещения внутрь конструкции чаши кальяна или трубки, и расположения углей на ее верхней плоской поверхности. Перед использованием средство герметичного укупоривания для сохранения свежести удаляют с верхней и нижней частей, открывая перфорированные поверхности верхнего впуска и нижнего выпуска, позволяющие воздуху проходить через внутреннюю часть капсулы.

[0018] В капсуле и в помещенной внутрь нее кальянной смеси предусмотрено перемешивающее устройство или элемент регулирования плотности кальянной смеси. Устройство применяется для обеспечения упакованной внутри капсулы кальянной смеси рыхлости до ее воспламенения и для предотвращения комкования. Дополнительно оно позволяет смешивать кальянную смесь с любым ароматизатором, который мог отделиться от нее внутри капсулы. При встряхивании или перемешивании капсулы, перемешивающее устройство перемешивает кальянную смесь перед ее использованием и отделяет комки. Во время использования перемешивающее устройство применяется для поддержания равномерного горения и пропускания воздуха через кальянную смесь по мере ее горения, уменьшения в объеме и образования пепла. Перемешивающее устройство может быть любым физическим объектом любой формы, помещенным внутрь кальянной смеси, способствующим перемещению кальянной смеси и предотвращающим ее комкование. Перемещение не допускает слипание табака в комки высокой плотности по мере того, как высохшие листья поглощают влагу и образуют скопления в определенных местах внутри капсулы. Герметичное укупоривание капсулы предотвращает высыхание табака в течение длительного времени и возможные последствия, тогда как перемешивающее устройство применяют для обеспечения однородной плотности внутри капсулы перед ее использованием. Раскрытая особенность перемешивающего устройства обеспечивает значительное усовершенствование по сравнению с уровнем техники, способствуя равномерному горению и более приятному впечатлению от курения у потребителя. Равномерно распределенное внутри капсулы содержимое способствует равномерному горению и предотвращает чрезмерное усилие при затягивании кальяном, которое бы потребовалось в противном случае для поддержания горения скомковавшихся частей содержимого капсулы.

[0019] Верхний впуск и нижний выпуск имеют по центру перфорацию, позволяющую теплу проходить через верх капсулы, а дыму выходить через низ капсулы. Предварительное перфорирование капсулы снижает вероятность того, что перед использованием пользователи выполнят недостаточное количество отверстий в капсуле или выполнят их ненадлежащим образом. Дополнительно эта перфорация способствует идеальному расположению отверстий, выполняемых производителем, таким образом, чтобы пользователи выполняли меньше приготовлений перед тем, как насладиться курительным содержимым. Средство укупоривания на клеевой основе закреплено съемным образом на впуске и выпуске для обеспечения свежести упакованной кальянной смеси, предотвращая попадание кальянной смеси или ароматизаторов отверстия перфорации до использования. Самоклеющемуся средству укупоривания затем придают рельеф для заполнения и укупоривания предварительно выполненной перфорации для обеспечения герметичного укупоривания, сохраняющего свежесть. Добавление предварительно перфорированных участков на капсуле облегчает ее использование по сравнению с капсулой, известной из уровня техники, а съемное укупоривание предотвращает потерю свежести табака. Альтернативный вариант осуществления капсулы не предусматривает предварительно перфорированных поверхностей, но позволяет пользователю самостоятельно прокалывать капсулу.

[0020] Дополнительно раскрыта система для удерживания капсулы с кальянной смесью, при этом система содержит чашу для кальяна и рычажное зажимное кольцо. Чаша содержит внешнюю стенку, имеющую сужающуюся конфигурацию в виде песочных часов, приспособленную для удерживания предварительно упакованной капсулы за ее верхнюю часть, и обеспечивает центральную шейку перед расширяющейся наружу нижней частью. Верхняя часть приспособлена для удерживания и поддерживания внешней стенки капсулы. Край капсулы опирается на верхнюю кромку чаши и съемным образом закреплен на ней посредством рычажного зажимного кольца, которое закреплено по окружности верхней поверхности капсулы над верхней кромкой чаши. Это зажимное кольцо является шарнирным элементом, соединяющимся с нижним зажимом, расположенным вокруг внешней части области шейки чаши. Зажимное кольцо закреплено поверх верхней кромки чаши плечом рычага, прикладывающим усилие, которое прижимает капсулу к чаше, когда кольцо отведено к нижнему зажиму, расположенному на шейке чаши. Когда пользователь завершил курение, крепежное кольцо может быть снято с петель для удаления и замены капсулы. Раскрытые здесь система для удерживания и чаша являются примером варианта осуществления чаши кальяна, в частности применимой с раскрываемой здесь капсулой, облегчающего установку капсулы в чашу кальяна и применяемого по назначению совместно с устройством кальяна.

[0021] Таким образом, целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом и курительной системы, имеющей все преимущества уровня техники и ни одного недостатка.

[0022] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом и курительной системы, предназначенных для применения с курительным устройством типа кальяна.

[0023] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом, имеющей поверхность верхнего впуска поверхность нижнего выпуска и боковые стенки, совместимые с чашей кальяна.

[0024] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом, имеющей съемное средство укупоривания, закрывающее все перфорированные участки капсулы, обеспечивая свежесть и сохранение влажности курительного материала до его использования.

[0025] Первостепенной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом, содержащей внутреннее перемешивающее устройство или устройство регулирования плотности, при этом регулирование плотности и комкования кальянной смеси внутри капсулы возможно с использованием перемешивающего устройства или средств разрыхления курительного материала перед его использованием и во время курения.

[0026] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом, обеспечивающей дозированное количество курительного материала, табака или кальянной смеси, упакованной в рассыпчатом виде и в готовой для курения пропорции.

[0027] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной курительной системы, содержащей чашу кальяна и средства для удерживания предварительно упакованной капсулы, приспособленные для вмещения и удерживания раскрытой здесь капсулы с курительным материалом и пропускания через нее дыма.

[0028] Еще одной целью настоящего изобретения является предоставление новой и усовершенствованной предварительно упакованной капсулы с курительным материалом и системы для ее удерживания с гибкой и прочной конструкцией.

[0029] Другие цели, особенности и преимущества настоящего изобретения будут очевидны из дальнейшего подробного описания в сопровождении прилагаемых чертежей.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0030] Вышеуказанное изобретение будет более понятным и указанные выше поставленные цели, а также иные цели, не упомянутые ранее, будут более очевидными после изучения следующего их подробного описания. Это описание опирается на прилагаемые чертежи, на которых для обозначения подобных элементов использованы подобные номера ссылок.

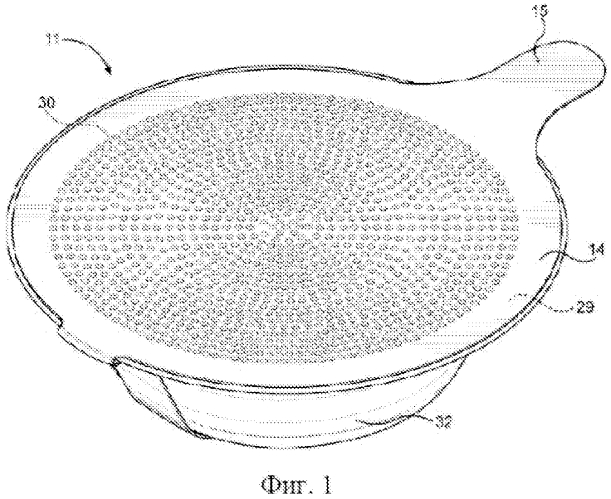

[0031] ФИГ. 1 показывает вид сверху в перспективе капсулы с курительным материалом согласно настоящему изобретению.

[0032] ФИГ. 2 показывает вид снизу в перспективе капсулы с курительным материалом согласно настоящему изобретению.

[0033] ФИГ. 3 показывает вид в перспективе поперечного сечения капсулы с курительным материалом согласно настоящему изобретению.

[0034] ФИГ. 4 показывает поперечное сечение, выполненное вдоль верхнего края капсулы с курительным материалом, включая его конструкцию.

[0035] ФИГ. 5 показывает покомпонентное изображение в перспективе капсулы и варианта осуществления ее внутреннего перемешивающего устройства.

[0036] ФИГ. 6 показывает покомпонентное изображение в перспективе капсулы и варианта осуществления ее внутреннего перемешивающего устройства.

[0037] ФИГ. 7 показывает покомпонентное изображение в перспективе капсулы и варианта осуществления ее внутреннего перемешивающего устройства.

[0038] ФИГ. 8 показывает покомпонентное изображение в перспективе капсулы и варианта осуществления ее внутреннего перемешивающего устройства.

[0039] ФИГ. 9 показывает вид в перспективе раскрытой здесь чаши кальяна согласно настоящему изобретению и вид ее внутреннего устройства.

[0040] ФИГ. 10 показывает вид в перспективе раскрытых здесь средств для удерживания капсулы, совместимых с раскрытой здесь чашей кальяна.

[0041] ФИГ. 11 показывает вид сверху в перспективе раскрытой здесь чаши кальяна и прикрепленных к ней средств для удерживания капсулы.

[0042] ФИГ. 12 показывает вид сбоку раскрытой здесь чаши кальяна и капсулы в рабочем положении с горячими углями, размещенными на поверхности впуска капсулы.

[0043] ФИГ. 13 показывает вид сверху в перспективе раскрытой здесь чаши кальяна, капсулы и средств для удерживания капсулы в рабочем положении.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0044] Рассмотрим прилагаемые чертежи. На чертежах для обозначения одинаковых или подобных элементов курительной системы кальяна использованы одинаковые номера ссылок. Для краткости и ясности описания настоящего изобретения предпочтительный вариант осуществления будет рассмотрен как используемый для обеспечения пользователей свежим рассыпчатым курительным материалом, при этом курительный материал в подробном описании именуется кальянной смесью для применения в устройствах типа кальяна. Рассмотрение кальянной смеси и курительного устройства типа кальяна, таким образом, не предусматривает ограничение настоящего изобретения этим конкретным типом курительного материала и курительного устройства, а предназначено для ясности, простоты описания и исключительно для наглядности.

[0045] Согласно ФИГ. 1 показан вид сверху в перспективе раскрытой здесь капсулы с курительным материалом согласно настоящему изобретению, при этом внутри нее находится порция курительной смеси. Капсула 11 содержит вертикально расположенный контейнер, имеющий боковые стенки 32, совместимые с внутренней поверхностью чаши курительного устройства или кальяна и опирающиеся на нее. Капсула также содержит верхнюю поверхность 29, образующую впуск, нижнюю поверхность, образующую выпуск, и внутренний объем для вмещения порции кальянной смеси. Кальянная смесь предназначена для предварительного упаковывания внутри капсулы и сбыта потребителю в готовом виде, позволяющем потребителю поместить капсулу в чашу кальяна без необходимости физического контакта с самой кальянной смесью, или дополнительного использования какого-либо инструмента для переноса кальянной смеси из первого контейнера в чашу кальяна. Поверхность 29 верхнего впуска и поверхность нижнего впуска капсулы предпочтительно являются перфорированными поверхностями, в которых предусмотрены множество отверстий 30, выполненные в них определенным образом для возможности прохождения тепла и воздуха через внутренний объем капсулы. Поверхность 29 впуска может быть выполнена в виде фильтрующего материала или перфорированной поверхности, при этом на нее помещают горящие угли для возможности проникания тепла и его прохождения через расположенную внутри кальянную смесь и последующего прохождения воздуха через капсулу при затягивании кальяном.

[0046] Над перфорированными поверхностями впуска и выпуска капсулы расположены средства 14 укупоривания, содержащие съемное герметичное средство укупоривания, покрывающее поверхность отверстий 30 для предотвращения пропускания воздуха и последующего высыхания кальянной смеси. Таким образом, сохраняется свежесть кальянной смеси, поскольку не допускается выпускание из капсулы воздуха, влаги и жидкого ароматизатора и их проникание в нее. Это обеспечивает качество кальянной смеси после длительного хранения и предотвращает ее порчу или излишнее высыхание. Средство герметичного укупоривания покрывает, как поверхность 29 впуска, так и выпуска и выполнено единой деталью, соединяющей оба укупоривающих элемента и удаляемой единым движением. Альтернативно средства укупоривания впуска и выпуска являются разъемными элементами, удаляемыми по отдельности перед использованием капсулы. Средство укупоривания имеет самоклеющуюся нижнюю поверхность, предназначенную контактировать с впуском и выпуском капсулы, полностью удаляемую с них и не оставляющую следов клея на поверхностях капсулы после удаления. Чистая поверхность впуска и выпуска желательна для предотвращения загорания токсичного клея, который мог остаться от средства укупоривания и который представляет потенциальную опасность при сгорании и вдыхании потребителем. Дополнительно для удаления укупоривающего средства с капсулы предусмотрена петелька 15, выступающая наружу из периметра капсулы. Потребитель берется за петельку для удаления средства укупоривания и открытия поверхностей впуска и выпуска. После удаления средства укупоривания ароматизатор может выходить через отверстия 30, и капсула может быть помещена в чашу кальяна для использования.

[0047] Внутри капсулы расположено внутреннее перемешивающее устройство и порция курительного материала. Перемешивающее устройство является любым объектом или конструкцией, применяемым для физического устранения комков и разрыхления содержимого капсулы перед ее использованием и последующим расположением на чаше кальяна. Внутреннее содержимое надежно заключено в нее, не допуская физический доступ к кальянной смеси при помощи инструмента или контакт с потребителем без нарушения целостности капсулы. Для равномерного распределения кальянной смеси, рассыпчатости и перемешивания ароматизатора, который может отделяться от кальянной смеси, капсулу встряхивают для активации перемешивающего устройства. Перед тем, как потребитель нарушит целостность средства укупоривания, капсулу встряхивают, заставляя, таким образом, перемешивающее устройство устранять скомковавшиеся участки кальянной смеси, перемешивать ароматизатор и обеспечивать однородность кальянной смеси.

[0048] Средство герметичного укупоривания капсулы обеспечено адгезивно отделяемой крышкой, закрепленной посредством способа ультразвуковой сварки, соединяющей при сборке периметр крышки с краем капсулы. Альтернативно клеевое соединение по периметру средства укупоривания образует между ними разъемное соединение. Свободная область средства укупоривания, закрывающая перфорацию, предназначена для герметичного укупоривания перфорации, при этом средство укупоривания вдавлено или иным способом запрессовано в каждое отверстие перфорации, заполняя или затыкая перфорированные отверстия и формируя их герметичное укупоривание. Средство укупоривания является съемным по линии сварного или клеевого соединения, позволяя открывать впуск верхней поверхности и выпуск нижней поверхности перед применением в курительном устройстве. Средство укупоривания предпочтительно выполнено из фольги, но может содержать любой материал, который с точки зрения специалиста в данной области является подходящим для обеспечивающего свежесть герметичного укупоривания.

[0049] На Фиг. 2 показан вид снизу в перспективе капсулы 11 с кальянной смесью согласно настоящему изобретению, при этом средство укупоривания показано как непрерывный элемент. Верхняя поверхность впуска и нижняя поверхность 35 выпуска капсулы 11 закрыты средством укупоривания для предотвращения проникновения воздуха во внутренний объем капсулы или выхода из него. В этом варианте осуществления средство укупоривания содержит удаляемую петельку 15, и соединительная полоска между участками средства укупоривания позволяет потребителю удалять все с
