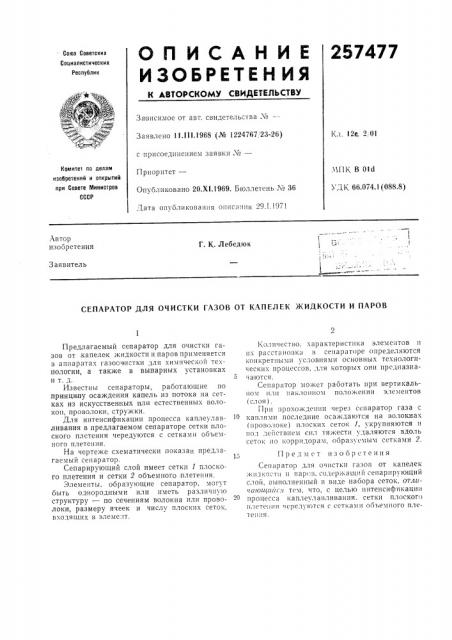

СП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹-Заявлено 11.! I I.1968 (№ 1224767, 23-26) Кл. 12е, 2, 01 с присоединением заявки ¹â€”

Комитет по делам изобретений и открытий при Совете Министров

СССР.ЧПК В 01II

УД К 66.074.1 (088.8) Приоритет—

Опубликовано 20.XI.1969. Бюллетень 1¹ 36

Дата опубликования описа111151 29.!.1971

Автор изобретения

Г. К. Лебедюк

3 аявитель

СЕПАРАТОР ДЛЯ ОЧИСТКИ ГАЗОВ ОТ КАПЕЛЕК ЖИДКОСТИ И ПАРОВ

Предлагаемый сепаратор для очистки газов от .капелек жидкости и паров применяется в аппаратах газосч истки для химической технологии, а также в выпарных установках и т. д.

Известны сепараторы, работающие по принципу осаждения капель из потока на сетках из искусственных или естественных волокон, проволоки, стружки.

Для интенсификации процесса каплеулавливания в предлагаемом сепараторе сетки плоского плетения чередуются с сетками объемного плетения.

На чертеже схематически показан предлагаемый сепаратор.

Сепарирующий слой имеет сетки 1 плоского плетения и сетки 2 объемного, плетения, Элементы, образу1ощие сепаратор, могут быть однородными или иметь различную структуру — по сечениям волокна или проволоки, размеру ячеек и числу плоских сеток, входящих в элеме:1т.

Количество. характеристика элементов и пх paccraIIoвка в сепараторе определяются

1;.Онкретны ми 3 слОвнями ОснОВных технологическихих процессов, для которых они прсдназна I 3 lOTC 51

Сепаратор мохкeI работать при вертикальном илп наклонном положении элементов (C1O51), Прп прохождегтнп через сепаратор газа с

1О каплями последние осаждаются на волокнах

<1lPoIIo, I 01: ) II.1oc5;5III сеток 1, yI

IIo I действием спл тяжести удаляются вдоль сеток ilo корридорам, образуемым сетками 2.

1; Предмет изобретения

Сепаратор дл51 О !пстки газов От капелек жидко Tii и паров. со.цржащпй сепарнрующий слой, выполненный в виде набора сеток, Отличаюп1иссл тем, что, с целью интенсификации процесса каплеулавливания. сетки плоского плетс,1н51 чсреду1отся с сетками ооъемного плет е:1;1я.

257477

Смесь с о г

3 ьо

Составитель Ф. Федорова I скрсд А. А, Камышникова 1(оррсктор Н. Л. Бронская

Рсдак гор С. Лазарева

Заказ 251/2400 Тираж 480 Подписное

1Ц1ИИПИ !(омитста ио челам изобретений и открытий при С овсте Министров С(СР

Москва, 4(-35, Раушская наб., д. 4/5

Тип, Харьк фил. пред «Патент»
