Реферат

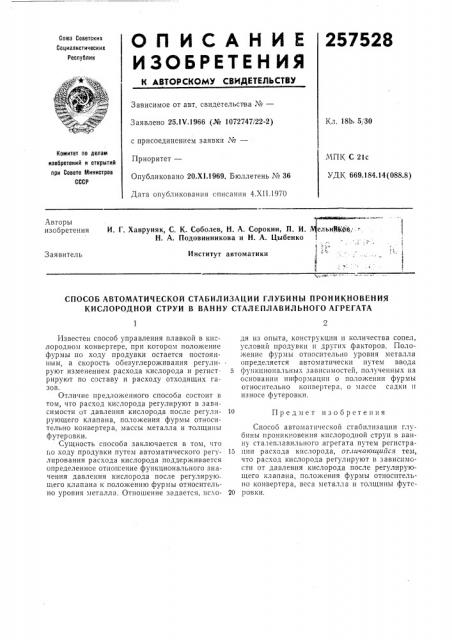

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

257528

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.1Ч.1966 (№ 1072747/22-2) Кл. 18Ь 5! 30 с присоединением заявки ¹â€”

Комитет по делам изобретений и открытий при Совете Министров

СССР.ЧПК С 21с

УДК 669.184.14(088.8) Приоритет—

Опубликовано 20.Х1.1969. Бюллетень ¹ 36

Дата опубликования списания 4.XI1.1970

Авторы изобретения

И. Г. Хавруняк, С. К. Соболев, Н. А. Сорокин, П. И.

Н. А. Подовинникова и Н. А. Цыбенко

Заявитель

Институт автоматики

СПОСОБ АВТОМАТИЧЕСКОЙ СТАБИЛИЗАЦИИ ГЛУБИНЫ ПРОНИКНОВЕНИЯ

КИСЛОРОДНОЙ СТРУИ В ВАННУ СТАЛЕПЛАВИЛЬНОГО АГРЕГАТА

Предмет изобретения

Известен способ управления плавкой в кислородном конвертере, при котором положение фурмы по ходу продувки остается постоянным, а скорость обезуглероживания регулируют изменением расхода кислорода и регистрируют по составу и расходу отходящих газов.

Отличие предложенного способа состоит в том, что расход кислорода регулируют в зависимости от давления кислорода после регулирующего клапана, положения фурмы относительно конвертера, массы металла и толщины футеровки.

Сущность способа заключается в том, что го ходу продувки путем автоматического регулирования расхода кислорода поддерживается определенное OTFIQILåíèå функционального значения давления кислорода после регулирую шего клапана к положению фурмы относительно уровня металла. Отношение задается, исходя из опыта, конструкции и количества сопел, условий продувки и других факторов. Положение фурмы относительно уровня металла определяется автоматически путем ввода

5 функциональных зависимостей, полученных на основании информации о положении фурмы относительно конвертера, о массе садки и износе футеровки.

Спосоо автоматической стабилизации глубины проникновения кислородной струи в ванну сталеплавильного агрегата путем регистра15 ции расхода кислорода, отличаютчийся тем, что расход кислорода регулируют в зависимости от давления кислорода после регулирующего клапана, положения фурмы относительно конвертера, веса металла и толщины футе20 ровки.
