Реферат



па-!е.-:1. -!-..;:...... я б ;блкот"=: а. У БА

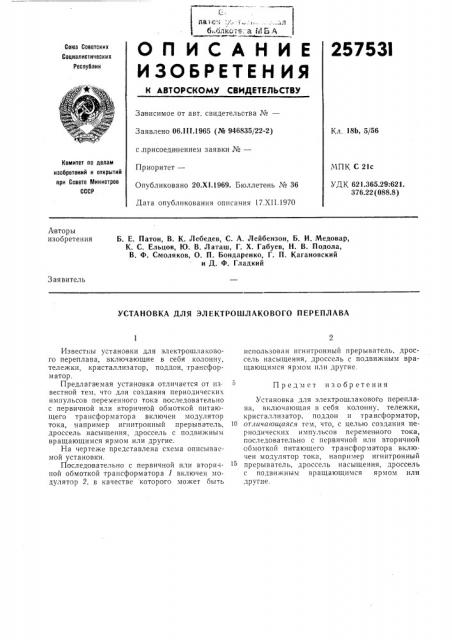

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25753I

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06. I I 1.1965 (№ 946835/22-2) с,присоединением заявки №вЂ”

Приоритет—

Опубликовано 20.XI.1969. Бюллетень № 36

Дата опубликования описания 17.XII.1970

Кл. 18Ь, 5/56

Комитет по делам изобретений и открытий при Саеете Министров

СССР

МПК С 21с

УДК 621.365.29:621.

376.22 (088.8) Авторы изобретения

Б. Е. Патон, В. К. Лебедев, С. А. Лейбеизон, Б. И. Медовар, К. С. Ельцов, Ю. В. Латаш, Г. Х. Габуев, Н. В. Подола, В, Ф. Смоляков, О. П. Бондаренко, Г. П. Кагаиовский и Д. Ф. Гладкий

Заявитель

УСТАНОВКА ДЛЯ ЭЛЕКТРОШЛАКОВОГО ПЕРЕПЛАВА

Предмет изобретения

Известны установки для электрошлакового переплава, включающие в себя колонну, тележки, кристаллизатор, поддон, трансформатор.

Предлагаемая установка отличается от из вестной тем, что для создания периодических импульсов переменного тока последовательно с первичной или вторичной обмоткой питающего трансформатора включен модулятор тока, например игнитронный прерыватель, дроссель насыщения, дроссель с подвижным вращающимся ярмом или другие.

На чертеже представлена схема описываемой установки.

Последовательно с первичной или вторичной обмоткой трансформатора 1 включен модулятор 2, в качестве которого может быть использован игнитронный прерыватель, дроссель насыщения, дроссель с подвижным вращающимся ярмом или другие.

Установка для электрошлакового переплава, включающая в себя колонну, тележки, кристаллизатор, поддон If трансформатор, 10 от.гичагощаяся тем, что, с целью создания периодических импульсов перехгеяного тока, последовательно с первичной илп вторичной обмоткой питающего трансформатора включен модулятор тока, например игнитронный прерыватель, дроссель насыщения, дроссель с подвижным вращающимся ярмом или другие.

257531

1

I

1 ! !

1

I

1 (I !
