Реферат



257562

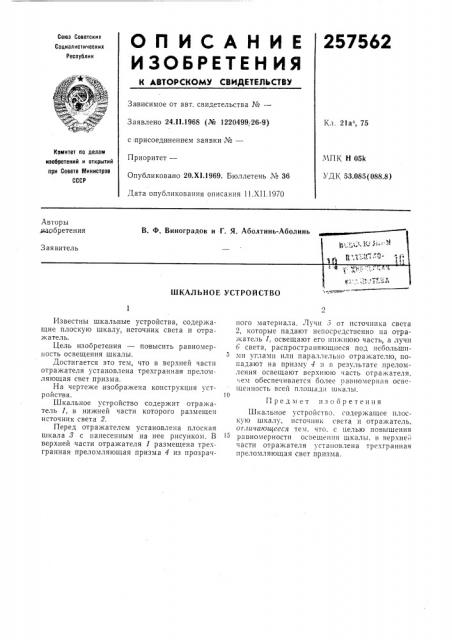

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 24.I I.1968 (№ 1220499 26-9) с присоединением заявки М—

Приоритет—

Опубликовано 20.Х1.1969. Бюллетень No 36

Дата опубликования описания 11.XII.1970

Кл 21а4 75

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 05k

УДК 53.085(088.8) Авторы б, Ь

ШКАЛЬНОЕ УСТРОИСТВО

Известны шкальные устройства, содержащие плоскую шкалу, источник света и отражатель.

Цель изобретения — повысить равномерность освещения шкалы.

Достигается это тем, что в верхней части отражателя установлена трехгранная преломляющая свет призма.

На чертеже, изображена конструкция устройства.

Шкальное устройство содержит отражатель 1, в нижней части которого размещен источник света 2.

Перед отражателем установлена плоская шкала 3 с нанесенным на нее рисунком. В верхней части отражателя 1 размещена трехгранная преломляющая призма 4 из прозрачного материала. Лучи з от источника света

2, которые падают непосредственно на отраi1iBTe;Jb 1, OCBPIIIBIOT его HllihIilO10 IBCTb, а Ig é

6 света, распространяющиеся под небольшими углами или параллельно отражателю, погадают на призму 1 и в результате преломления освещают верхнюю часть отражателя.

;ем обеспечивается более равномерная освещенность всей площади шкалы.

Предмет изобретения

Шкальное устройство, содержащее плоскую шкалу, источник света и отражатель, orëè÷àþùååñÿ тем, что. с целью повышения равномерности освещения шкалы, в верхней части отражателя установлена трехгранная преломляющая свет призма.
