Реферат



,,есугая

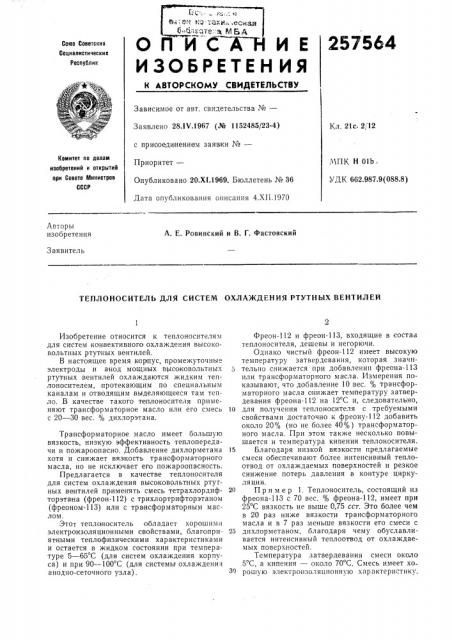

ОписАние

Союз Советских

Социалистических

Республик

И ЗОБРЕТЕ Н Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.1 V.1967 (№ 1152485/23-4) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 20.XI.1969. Бюллетень № 36

Дата опубликования описания 4.Х11.1970

Кл. 21с 2, 12

Комитет по делам изобретений и открытий при Совете Министров

СССР,ЧПК H 01Ь, УДК 662.987.9(088.8) Авторы изобретения

A. Е. Ровинский и В. Г. Фастовский

Заявитель

ТЕПЛОНОСИТЕЛЬ ДЛЯ СИСТЕМ ОХЛАЖДЕНИЯ РТУТНЫХ ВЕНТИЛЕЙ

Изобретение относится к теплоносителям для систем конвективного охлаждения высоковольтных ртутных вентилей.

B настоящее время корпус, промежуточные электроды и анод мощных высоковольтных ртутных вентилей охлаждаются жидким теплоносителем, протекающим по специальным каналам и отводящим выделяющееся там тепло. В качестве такого теплоносителя применяют трансформаторное масло или его смесь с 20 — 30 вес. % дихлорэтана.

Трансформаторное масло имеет большую вязкость, низкую эффективность теплопередачи и пожароопасно. Добавление дихлорметана хотя и снижает вязкость трансформаторного масла, но не исключает его пожароопасность.

Предлагается в качестве теплоносителя для систем охлаждения высоковольтных ртутных вентилей применять смесь тетрахлордифторэтана (фреон-112) с трихлортрифторэтаном (фреоном-113) или с трансформаторным маслом.

Этот теплоноситель обладает хорошими электроизоляционными свойствами, благоприятными теплофизическими характеристиками и остается в жидком состоянии при температуре 5 — 65 С (для систем охлаждения корпуса) и при 90 — 100 С (для системы охлаждения анодно-сеточного узла) .

Фреон-112 и фреон-113, входящие в состав теплоносителя, дешевы и негорючи.

Однако чистый фреон-112 имеет высокую температуру затвердевания, которая значи5 тельно снижается при добавлении фреона-113 или трансформаторного масла. Измерения показывают, что добавление 10 вес. % трансформаторного масла снижает температуру затвердевания фреона-112 на 12 С и, следовательно, 10 для получения теплоносителя с требуемыми свойствами достаточно к фреону-112 добавить около 20% (но не более 40%) трансформаторного масла. При этом также несколько повышается и температура кипения теплоносителя.

15 Благодаря низкой вязкости предлагаемые смеси обеспечивают более интенсивный теплоотвод от охлаждаемых поверхностей и резкое снижение потерь давления в контуре циркуляции.

20 Пример 1. Теплоноситель, состоящий из фреона-113 с 70 вес. % фреона-112, имеет при

25 С вязкость не выше 0,75 сст. Это более чем в 20 раз ниже вязкости трансформаторного масла и в 7 раз меньше вязкости его смеси с

25 дихлорметаном, благодаря чему обуславливается интенсивный теплоотвод от охлаждаемых поверхностей.

Температура затвердевания смеси около

5 С, а кипения — около 70 С. Смесь имеет хо рошую электроизоляционную характеристику.

257564

Составитель 3. Басырова

Редактор С. С. Лазарева Техред Л. Я Левина Корректор Л. А. Царькова

Заказ 234/1939 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

П р и м ер 2. Теплоноситель, состоящий из фреона-112 с 20 вес. трансформаторного масла, имеет вязкость при 50 С менее 1 сст, т. е. более чем в 10 раз ниже вязкости трансформаторного масла, что обеопечивает более лучший теплоотвод от охлаждаемых поверхностей.

При рабочих температурах теплоносителя эта смесь термически устойчива, неограничен|но длительное время гомоген на, негорюча, неагрессивна, нетоксична и имеет высокие электроизоляционные свойства.

5 Предмет изобретения

Применение смеси тетрахлордифторэтана с трихлортрифторэтаном или с тра нсформаторным маслом в качестве теплоносителя для систем охлаждения ртутных вентилей.
