Электроввод электровакуумного прибора
Иллюстрации
Реферат

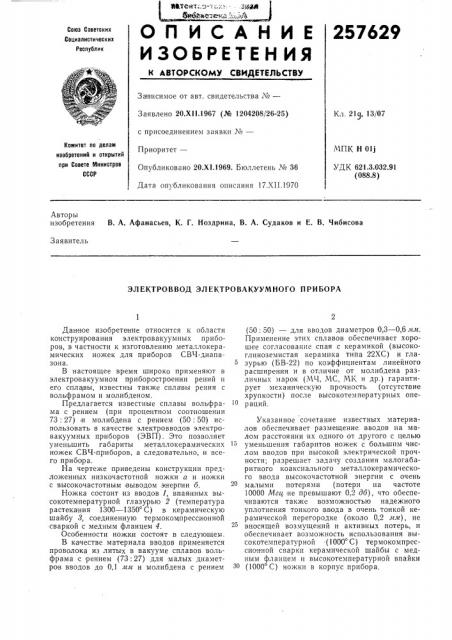

ОПИСАНИЕ
ИÇO6PETEН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
257629
Союз Советских
Социалистических
Республик
За висимое от авт. свидетельства ¹â€”
Заявлено 20.Õ11.1967 (№ 1204208/26-25) Кл. 21, 13/07 с присоединением заявки №вЂ”
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК Н Olj
УДК 621.3.032.91 (088.8) Приоритет—
Опубликовано 20.Х1.1969. Бюллетень № 36
Дата опубликования описания 17.XII.1970
Авторы изобретения В. А. Афанасьев, К. Г. Ноздрина, В. А. Судаков и Е. В, Чибисова
Заявитель
ЭЛ ЕКТРО В ВОД ЭЛ Е КТРО ВАКУУМ НО ГО ПРИБОРА
Данное изобретение относится к области конструирования электровакуумных приборов, в частности к изготовлению металлокерамических ножек для приборов СВЧ-диапазона.
В настоящее время широко применяют в электровакуумном приборостроении рений н его сплавы, известны также сплавы рения с вольфрамом и молибденом.
Предлагается известные сплавы вольфрама с рением (при процентном соотношении
73: 27) и молибдена с рением (50: 50) использовать в качестве электровводов электровакуумных приборов (ЭВП). Это позволяет уменьшить габариты металлокерамических ножек СВЧ-приборов, а следовательно, и всего прибора.
На чертеже приведены конструкции предложенных низкочастотной ножки а и ножки с высокочастотным выводом энергии б.
Ножка состоит из вводов 1, впаянных высокотемпературной глазурью 2 (температура растекания 1300 — 1350 С) в керамическую шайбу 8, соединенную термокомпрессионной сваркой с медным фланцем 4.
Особенности ножки состоят в следующем.
В качестве материала вводов применяется проволока из литых в вакууме сплавов вольфрама с рением (73:27) для малых диаметров вводов до 0,1 мл и молибдена с рением (50: 50) — для вводов диаметров 0,3 — О,6лтлт.
Применение этих сплавов обеспечивает хорошее согласование спая с керамикой (высокоглиноземистая керамика типа 22ХС) и глазурью (БВ-22) по коэффициентам линейного расширения и в отличие от молибдена различных марок (МЧ, МС, МК и др.) гарантирует механическую прочность (отсутствие хрупкости) после высокотемпературных операцийй.
Указанное сочетание известных материалов обеспечивает размещение вводов на малом расстоянии их одного от другого с целью уменьшения габаритов ножек с большим числом вводов при высокой электрической прочности; разрешает задачу создания малогабаритного коаксиального металлокерамического ввода высокочастотной энергии с очень малыми потерями (потери на частоте
10000 Мгц не превышают 0,2 дб), что обеспечиваются также возможностью надежного уплотнения тонкого ввода в очень тонкой керамической перегородке (около 0,2 л лт), не вносящей возмущений и активных потерь, и обеспечивает возможность использования высокотемпературной (1000 С) термокомпрессионной сварки керамической шайбы с медным фланцем и высокотемпературной впайки
З0 (1000 С) ножки в корпус прибора.
257629
Предмет изобретения
Составитель И. С. Ратенберг
Редактор Т. В. Данилова Тфхред T. П. Курилко Корректор Л. П. Евдонов
Заказ 258/1944 Тираж 480 Подписное.
ЦНИИПИ Комитета по делам изобретений и, открытий при Совете Министров СССР
Москва, )К-35, Раушская наб., д. 4/5
Тип. Харьк. фил, пред. «Патент»
Использование малогабаритных металлокерамических низкочастотных и высокочастотных ножек предлагаемой конструкции, например в малошумящих ЛБВ, позволяет c) щественно сократить габаритные размеры прибора без ухудшения параметров и в несколько раз сократить размеры и вес усилителя Л Б В с м а гни тной системой.
Применение сплавов рения с тугоплавкими металлами, например вольфрамом или молибденом, в качестве электровводов электровакуумных приборов.
