Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение имеет отношение к приемному устройству, которое преобразует радиоволны, принимаемые через антенну, в сигнал промежуточной частоты или аналоговый сигнал основной полосы частот, осуществляет аналого-цифровое преобразование, а затем демодулирует полезные волны с одновременным ослаблением помеховых волн, основываясь на уровнях принимаемых сигналов, и, в частности, к способу регулировки усиления приемного устройства, который осуществляет автоматическую регулировку усиления, чтобы удерживать уровни полезных волн на входе устройства демодуляции в пределах надлежащего диапазона, независимо от присутствия или отсутствия помеховых волн, таким образом осуществляя демодуляцию низкоуровневых полезных волн, близких к чувствительности приема, независимо от присутствия сильных помеховых волн.

Настоящая заявка испрашивает приоритет на основе патентной заявки Японии

№ 2011-151634, поданной 8 июля 2011, полное содержание которой включается в настоящую заявку путем ссылки.

УРОВЕНЬ ТЕХНИКИ

Традиционно, приемные устройства, которые принимают через антенны радиоволны, включающие в себя полезные волны и помеховые волны, осуществляют аналого-цифровое преобразование, извлекают полезные волны с помощью устройств для измерения уровня принимаемого сигнала (RSSI), осуществляют цифровую демодуляцию и осуществляют автоматическую регулировку усиления (АРУ), чтобы скорректировать уровни на входе устройств демодуляции, разрабатывались и применялись для приемных устройств базовых станций в системах сотовой связи и мобильной связи, приемных устройств базовых станций в стационарных сетях электросвязи, приемных устройств наземных станций в системах спутниковой связи, и системах радиовещания.

Документ 1 Патентной Литературы раскрывает способ автоматической регулировки усиления в сети мобильного множественного доступа с ортогональным частотным разделением (OFDMA), который отличается тем, что уровень мощности аналогового сигнала основной полосы частот корректируется на основании средней мощности циклических префиксов, которые вычисляются исходя из интенсивности принимаемого сигнала. Документ 2 Патентной Литературы раскрывает приемное устройство, которое способно существенно расширять динамический диапазон за счет входа и выхода RSSI-схемы, принимать широкий диапазон уровней сигналов и передавать точные уровни приема. Документ 3 Патентной Литературы раскрывает приемное устройство, предотвращающее интермодуляцию, которое надежно подавляет волны интермодуляции, внесенные в каналы приема, чтобы эффективно предотвращать снижение качества приема из-за интермодуляции. Документ 4 Патентной Литературы раскрывает радиовещательное приемное устройство, которое эффективно ослабляет уровни сигналов мешающих станций с помощью АРУ и RSSI, чтобы сдерживать снижение уровней принимаемых сигналов полезных частот. Документ 5 Патентной Литературы раскрывает приемное устройство, которое определяет помеховые волны, основываясь на RSSI полезных волн, чтобы изменить линейность малошумящего усилителя (МШУ), тем самым снижая влияние помеховых волн. Документ 6 Патентной Литературы раскрывает схему АРУ, которая применяет оптимальное усиление для мощности полезных волн, независимо от помеховых волн, поступающих на приемное устройство. Документ 7 Патентной Литературы раскрывает беспроводной терминал сотовой связи, который предотвращает ухудшение характеристик беспроводной связи путем изменения емкости конденсатора, подключенного к схеме детектирования и выпрямителя, в зависимости от присутствия или отсутствия помеховых волн или амплитуды помеховых волн. Документ 8 Патентной Литературы раскрывает приемное устройство, которое осуществляет процессы АРУ и цифровой демодуляции. Документ 9 Патентной Литературы раскрывает приемное устройство, которое осуществляет программно реализуемый процесс демодуляции без использования АРУ, независимо от флуктуаций в уровнях приема. Документ 10 Патентной Литературы раскрывает приемное устройство со схемой АРУ, адаптированной для цифрового блока настройки кабельного телевидения, которое характеризуется получением оптимальных характеристик АРУ, независимо от девиаций усилений блока настройки или девиаций усилений между каналами. Документ 11 Патентной Литературы раскрывает беспроводное приемное устройство, которое способно надежно усиливать полезные сигналы с одновременным сдерживанием повышения потребления мощности в радиочастотном входном каскаде, которое характеризуется использованием преобразователя постоянного тока, который управляет потреблением мощности малошумящего усилителя (МШУ) на основании уровней принимаемого сигнала до и после фильтра нижних частот. Документ 12 Патентной Литературы раскрывает приемное устройство, применяющее систему прямого преобразования или систему с низкой промежуточной частотой. Документ 13 Патентной Литературы раскрывает приемный модуль наземного цифрового телевизионного приемного устройства, который способен подавлять помеховые волны вследствие нежелательных волн соседних каналов, применяя АРУ к схеме РЧ-усилителя, основываясь на уровне сигнала после настройки ПЧ. Документ 14 Патентной Литературы раскрывает приемное устройство с высокой устойчивостью к помеховым волнам, которое определяет присутствие или отсутствие помеховых волн, основываясь на разностях между входными уровнями РЧ и входными уровнями ПЧ, тем самым улучшая эффективность приема.

Фиг. 4 показывает структурную схему общеизвестного приемного устройства (см. Документ 2 Патентной Литературы). Приемное устройство включает в себя антенну 1, смеситель 3, гетеродин 4, А/Ц преобразователь 5, аналоговый функциональный компонент 6 переменного усиления, фильтр 8 выбора канала, устройство 9 для измерения уровня принимаемого сигнала (RSSI), контроллер 11 сравнения, устройство 12 демодуляции и малошумящий усилитель (МШУ) 13 с функцией переменного усиления. Приемное устройство предотвращает насыщение и обеспечивает откат (т.е. процесс, необходимый для передачи модуляционных сигналов, имеющих пиковые составляющие, без искажений) в А/Ц преобразователе 5 на основе системы прямого преобразования, системы однократного преобразования или системы множественного преобразования.

На основании этого, контроллер 11 сравнения определяет уровень, выявленный с использованием RSSI 9 (т.е. схемы, используемой для контроля уровня полезной волны на выходной стороне фильтра 8 выбора канала), которое расположено на выходной стороне А/Ц преобразователя (АЦП) 5, при этом аналоговый функциональный компонент 6 переменного усиления, размещенный на входной части А/Ц преобразователя 5, управляет снижением усиления на полезных волнах, превышающих допустимую пороговую величину.

Фиг. 5 используется для объяснения проблем общеизвестного приемного устройства, причем Фиг. 5(a) используется для объяснения диаграммы уровней и поведения АРУ в случае поступления на приемное устройство только полезных волн, тогда как Фиг. 5(b) используется для объяснения диаграммы уровней и поведения АРУ в случае поступления на приемное устройство как слабых полезных волн (близких к минимальной чувствительности), так и сильных помеховых волн.

Когда уровень полезной волны становится выше минимальной чувствительности на Фиг. 5(a), контроллер 11 сравнения определяет уровень, выявленный с помощью RSSI 9 в контуре АРУ, основываясь на уровне полезной волны, используя пороговую величину, и в силу этого аналоговый функциональный компонент 6 переменного усиления управляет снижением усиления (-a[дБ], -b[дБ]) на полезной волне, превышающей пороговый уровень, с целью предотвратить насыщение и обеспечить откат в А/Ц преобразователе 5.

Поскольку уровень полезной волны, поступающей на устройство 12 демодуляции, становится выше, чем минимальный определяющий уровень на Фиг. 5(a), можно демодулировать полезную волну, при этом сохраняя соотношение "несущая-шум" на уровне шума, что необходимо для демодуляции полезной волны. Когда на приемное устройство поступает только полезная волна, можно уменьшить динамический диапазон, который требуется в качестве уровня на входе устройства 12 демодуляции.

Однако когда приемное устройство принимает сильную помеховую волну и слабую полезную волну (близкую к минимальной чувствительности), как показано на Фиг. 5(b), возникает следующая проблема. А именно, когда помеховая волна, а не полезная волна, становится доминирующей вследствие повышения уровня помеховой волны, контроллер 11 сравнения определяет уровень помеховой волны, выявленный с использованием RSSI 9 в контуре АРУ, и в силу этого аналоговый функциональный компонент 6 переменного усиления управляет снижением усиления (-a[дБ], -b[дБ]) на помеховой волне, уровень которой превышает пороговую величину, чтобы стремиться предотвратить насыщение из-за помеховой волны и обеспечить откат в А/Ц преобразователе 5. В этом случае, аналоговый функциональный компонент 6 переменного усиления управляет снижением усиления (-a[дБ], -b[дБ]) на слабой полезной волне, близкой к минимальной чувствительности, как и на помеховой волне, и, следовательно, уровень полезной волны будет уменьшаться в участке схемы, следующем за А/Ц преобразователем 5.

Дополнительно, вследствие прохождения полезной волны и помеховой волны через фильтр 8 выбора канала после А/Ц преобразователя 5, уровень помеховой волны чрезвычайно ослабляется и подавляется, чтобы быть ниже уровня полезной волны, при этом уровень полезной волны, поступающей на устройство 12 демодуляции, остается ниже минимального определяющего уровня, как показано на Фиг. 5(b), и поэтому исходная информация будет потеряна, что приведет к критическому ухудшению характеристик демодуляции или невозможности выполнения демодуляции, так как информация полезной волны ниже минимального определяющего уровня устройства 12 демодуляции отсекается.

Когда общеизвестное приемное устройство используется для приема и демодуляции слабой полезной волны, близкой к минимальной чувствительности, вместе с сильной помеховой волной, приходится чрезвычайно увеличивать динамический диапазон, необходимый для уровня на входе устройства демодуляции, с одновременным увеличением числа битов, необходимых для устройства демодуляции, а значит и увеличением масштаба схемы приемного устройства наряду с увеличением потребления мощности.

Фиг. 6 показывает структурную схему другого общеизвестного приемного устройства (см. Документ 1 Патентной Литературы). Приемное устройство включает в себя аналоговый блок 22, антенну 24, и цифровой компонент 32 основной полосы частот. Аналоговый блок 22 включает в себя полосовой фильтр (ПФ) 26, малошумящий усилитель (МШУ) 28, гетеродин (LO) 30, и усилители (VGA- усилитель с переменным усилением) 34, 36. Цифровой компонент 32 основной полосы частот включает в себя устройство 38 для измерения уровня принимаемого сигнала (RSSI), управляющий логический компонент 40 и А/Ц преобразователи 46, 48. Ссылочная позиция 42 показывает отпирающие импульсы.

Документ 4 Патентной Литературы раскрывает приемное устройство, которое контролирует и сравнивает уровни до и после фильтра выбора канала, который выполнен с возможностью подавления помеховых волн, чтобы сравнить разность уровней и допустимую пороговую величину, тем самым определяя присутствие или отсутствие помеховой волны. А именно, можно определить присутствие помеховой волны по большой разности между уровнями до и после фильтра выбора канала, а с другой стороны определить отсутствие помеховой волны по небольшой разности между этими уровнями.

Например, Документ 4 Патентной Литературы раскрывает радиовещательное приемное устройство, которое определяет, что небольшое количество радиоволн (т.е. помеховых волн) принимается через другие каналы, отличные от обслуживаемого в настоящее время канала, по небольшой разности между уровнями до и после ПФ ПЧ, и поэтому оно выполняет АРУ через текущий канал, управляя усилением на РЧ-усилителе с переменным усилением, предшествующем смесителю, основываясь на уровне RSSI до ПФ ПЧ. С другой стороны, радиовещательное приемное устройство определяет, что большое количество радиоволн принимается через другие каналы, отличные от обслуживаемого в настоящее время канала, по большой разности между уровнями до и после ПФ ПЧ, и поэтому оно выполняет АРУ совместно через другие каналы и текущий канал, управляя усилением на РЧ-усилителе с переменным усилением, предшествующем смесителю, основываясь на уровне, отражающем множество приемных каналов, который вычисляется путем вычитания уровня RSSI после ПФ ПЧ из уровня RSSI до ПФ ПЧ. При этом можно успешно выполнять функцию АРУ, применяя переменное усиление для РЧ-усилителя с переменным усилением по отношению к полезным волнам, которые выявлены для отдельно взятого текущего канала или множества каналов, включающих в себя текущий канал.

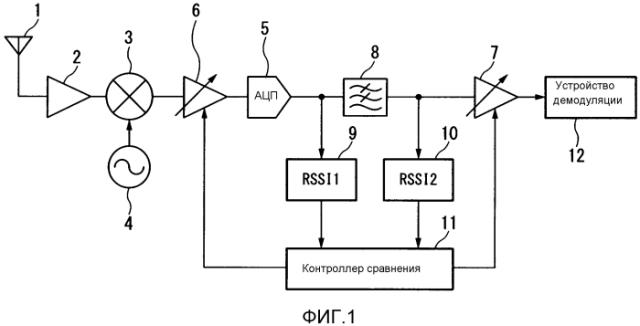

Настоящее изобретение, которое будет обсуждено ниже, выявляет присутствие сильной помеховой волны, основываясь на разности уровней RSSI до фильтра выбора канала, с одновременным снижением усиления на аналоговом функциональном компоненте переменного усиления (т.е. первом управляемом АРУ объекте), предшествующем А/Ц преобразователю, так что выход А/Ц преобразователя, выступающего в качестве управляемого АРУ объекта при приеме на низшем пределе чувствительности и предшествующего выбору канала, не будет искажаться из-за сильной помеховой волны. В таком случае, настоящее изобретение повышает усиление на цифровом функциональном компоненте переменного усиления, выступающем в качестве второго управляемого АРУ объекта, чтобы скорректировать низкий уровень полезной волны до уровня, дающего возможность демодуляции.

Документ 8 Патентной Литературы привносит в схему АРУ, включающую в себя RSSI, концепцию приема полезных волн с широким диапазоном уровней, даже при перемешивании помеховых волн высокого уровня с полезными волнами. То есть, можно надлежащим образом полностью управлять усилением АРУ через схемное решение, активируя операцию АРУ путем использования результата обработки широкополосного RSSI1 на основании выхода А/Ц преобразователя (АЦП), отражающего полезные волны и помеховые волны, и результата обработки узкополосного RSSI2, отражающего только полезные волны, после воздействия ограничения по полосе со стороны ПФ, следующего за АЦП. В таком контексте, Документ 9 Патентной Литературы и Документ 10 Патентной Литературы раскрывают предшествующий уровень техники, имеющий целью усовершенствование решения согласно Документу 8 Патентной Литературы.

Документ 8 Патентной Литературы раскрывает способ извлечения данных с помощью АЦП в двух точках на разных усилительных каскадах, размещаемых в приемной ПЧ-системе, в зависимости от уровня на входе, с учетом необходимости двух систем для АЦП.

Документ 10 Патентной Литературы раскрывает способ независимого изменения и управления усилением АРУ для РЧ (радиочастоты) и усилением АРУ для ПЧ (промежуточной частоты), с учетом опорной регулировки усиления, отражающей только полезные волны, заранее исключающий помеховые волны.

Первый вариант осуществления согласно Документу 8 Патентной Литературы относится к схемному решению, в котором широкополосный RSSI1 на основании выхода АЦП, отражающего полезные волны и помеховые волны, не взаимосвязан с узкополосным RSSI2 на основании выхода ПФ после АЦП, отражающего только полезные волны. Во-первых, из-за поступления полезных волн и помеховых волн, имеющих существенно высокие уровни, необходимо устанавливать напряжение источника или усиление на МШУ, не превышающие полной шкалы АЦП, посредством определения RSSI1. Из-за поступления дополнительных сигналов высокого уровня необходимо управлять и снижать усиление предшествующего цифрового усилителя ПЧ посредством определения уровня полезных волн с использованием RSSI2.

По вышеуказанной причине, необходимо выполнять операцию RSSI1, не вызывая насыщения АЦП. Однако необходимо применять переменное усиление для цифрового усилителя ПЧ, помещенного между ПФ и устройством демодуляции, в операции RSSI2, чтобы удерживать полезные волны перед устройством демодуляции в пределах предварительно заданного уровня без определения присутствия или отсутствия помеховых волн (ср. Документ 10 Патентной Литературы, в котором работает только RSSI). Это вытекает из предположения, что определение RSSI2 будет выполняться с уровнем полезной волны при условии, что уровень помеховой волны был в достаточной мере снижен посредством ПФ с ограничением полосы. Настоящее изобретение должно сравнить разности между RSSI1 и RSSI2, чтобы оценить присутствие или отсутствие помеховых волн, таким образом регулируя усиление цифровой АРУ.

Второй вариант осуществления согласно Документу 8 Патентной Литературы относится к способу управления АРУ с использованием как RSSI1, так и RSSI2. Второй вариант осуществления выполняется с возможностью управления и значительного снижения усиления МШУ с целью предотвращения насыщения АРУ с учетом очень низкого уровня полезной волны и очень высокого уровня помеховой волны, хотя это может вызывать опасение относительно ухудшения чувствительности приема из-за ненужного снижения уровня полезной волны. Для предотвращения этого недостатка, Документ 8 Патентной Литературы раскрывает корректирующий способ предотвращения быстрого снижения управляющего напряжения, прилагаемого к МШУ, чтобы смягчить значительное снижение усиления МШУ, который управляется при посредстве результата обработки RSSI1.

Документ 11 Патентной Литературы раскрывает технологию, подобную технологии согласно Документу 5 Патентной Литературы. Можно выявлять присутствие помеховых волн и уровней помеховых волн путем сравнения разности между уровнем RSSI1 (помеховые волны + полезные волны), предшествующим аналоговому компоненту основной полосы частот, от смесителя до АЦП или ФНЧ с ограничением полосы, размещенного в ПЧ-системе, и уровнем полезной волны, выявленным с использованием RSSI2, следующего за ФНЧ. Необходимо управлять напряжением преобразователя постоянного тока, используемого для МШУ, чтобы предотвратить насыщение МШУ, возникновение искажения и подавление чувствительности (т.е. явление, при котором усиление или усиление полезной волны уменьшается ниже надлежащего значения из-за амплитудных искажений, вызванных помеховыми волнами) с одновременным улучшением линейности МШУ, когда сила помеховой волны изменяется со временем в течение приема помеховой волны и полезной волны, которые перемешаны между собой.

При определении высокого уровня помеховой волны, можно улучшить мощность насыщения МШУ (т.е. растянуть откат), поднимая управляющее напряжение МШУ. И наоборот, при определении низкого уровня помеховой волны, можно предотвратить увеличение потребления мощности, что необходимо, чтобы всегда справляться с помеховыми волнами, путем восстановления первоначального управляющего напряжения МШУ.

Документ 11 Патентной Литературы направлен на усовершенствование Документа 12 Патентной Литературы. Документ 12 Патентной Литературы ставит целью предотвратить увеличение потребления мощности, что необходимо, чтобы всегда справляться с помеховыми волнами, при этом присутствие или отсутствие помеховых волн определяют путем выявления разности RSSI в двух точках, и справляются с помеховыми волнами высокого уровня, изменяя тракты относительно МШУ и аналогового компонента основной полосы частот в системе прямого преобразования.

Можно определить присутствие или отсутствие помеховых волн, основываясь на разности между RSSI1, представляющим РЧ-выход МШУ, отражающий помеховые волны и полезные волны, и RSSI2, относящимся к выходу цифрового компонента основной полосы частот, отражающему только полезные волны, передаваемые через канальный фильтр, после АЦП. В таком контексте, можно обеспечить общий коэффициент усиления, размещая цифровой усилитель АРУ перед АЦП, независимо от коррекции усиления, если МШУ обходится при выявлении помеховых волн выше допустимой величины.

СПИСОК ЦИТИРОВАННЫХ ДОКУМЕНТОВ

ПАТЕНТНАЯ ЛИТЕРАТУРА

Документ 1 Патентной Литературы: Опубликованная патентная заявка Японии № 2009-268098

Документ 2 Патентной Литературы: Опубликованная патентная заявка Японии № 2002-94408

Документ 3 Патентной Литературы: Опубликованная патентная заявка Японии № 2000-68870

Документ 4 Патентной Литературы: Опубликованная патентная заявка Японии № 2007-19900

Документ 5 Патентной Литературы: Опубликованная патентная заявка Японии № H11-298348

Документ 6 Патентной Литературы: Опубликованная патентная заявка Японии № 2001-57513

Документ 7 Патентной Литературы: Опубликованная патентная заявка Японии № 2005-333182

Документ 8 Патентной Литературы: Опубликованная патентная заявка Японии № 2007-281633

Документ 9 Патентной Литературы: Опубликованная патентная заявка Японии № H11-136153

Документ 10 Патентной Литературы: Опубликованная патентная заявка Японии № 2000-209118

Документ 11 Патентной Литературы: Опубликованная патентная заявка Японии № 2008-193442

Документ 12 Патентной Литературы: Опубликованная патентная заявка Японии № 2006-115345

Документ 13 Патентной Литературы: Опубликованная патентная заявка Японии № 2005-167860

Документ 14 Патентной Литературы: Опубликованная патентная заявка Японии № 2009-147616.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

Вышеупомянутым приемным устройствам свойственны следующие проблемы.

Фиг. 4 показывает приемное устройство, которое выполнено с возможностью предотвращения насыщения и обеспечения отката (т.е. критерия для передачи модуляционных сигналов, имеющих пиковые составляющие, не вызывая искажений) в А/Ц преобразователе 5 в системе прямого преобразования, системе однократного преобразования или системе множественного преобразования. На основании этого, необходимо произвести сравнительное суждение об уровне, выявленном с использованием RSSI 9 (т.е. схемы, используемой для контролирования полезных волн на выходной стороне фильтра 8 выбора канала), размещенного на выходной стороне А/Ц преобразователя 5, а затем аналоговый функциональный компонент 6 переменного усиления, размещенный на входной стороне А/Ц преобразователя 5, управляет снижением усиления на полезных волнах, превышающих выявленный уровень. Однако это приемное устройство подвержено вышеупомянутым проблемам, которые описываются со ссылкой на Фиг. 5.

Сначала, со ссылкой на Фиг. 5(b), будет описана следующая проблема, поднимаемая приемным устройством, принимающим как сильную помеховую волну, так и слабую полезную волну (близкую к минимальной чувствительности). С целью предотвратить насыщение и обеспечить откат в А/Ц преобразователе 5, аналоговый функциональный компонент 6 переменного усиления управляет снижением усиления (-a[дБ], -b[дБ]) на помеховой волне, превышающей допустимую пороговую величину, и в то же время аналоговый функциональный компонент 6 переменного усиления управляет снижением усиления (-a[дБ], -b[дБ]) на слабой полезной волне, близкой к минимальной чувствительности, как и на помеховой волне. Это поднимает проблему, состоящую в том, что уровень полезной волны будет уменьшен в участке схемы, следующем за А/Ц преобразователем 5. Дополнительно, уровень помеховой волны подавляется, чтобы быть ниже уровня полезной волны, когда фильтр 8 выбора канала передает и помеховую волну и полезную волну через него так, чтобы чрезвычайно ослабить уровень помеховой волны, при этом уровень полезной волны, поступающей на устройство 12 демодуляции, уменьшается до состояния ниже минимального определяющего уровня; следовательно, информация полезной волны ниже минимального определяющего уровня устройства 12 демодуляции отбрасывается, так что информация частично теряется, тем самым приводя к критическому ухудшению характеристик демодуляции или невозможности выполнения демодуляции.

Для приема и модуляции слабой полезной волны, близкой к минимальной чувствительности, вместе с сильной помеховой волной с помощью вышеупомянутого приемного устройства, приходится чрезвычайно увеличивать динамический диапазон, необходимый для уровня на входе устройства 12 демодуляции с одновременным увеличением числа битов, необходимых для технологического процесса демодуляции на устройстве 12 демодуляции. Это поднимает проблему, состоящую в том, что вышеупомянутое приемное устройство должно увеличивать масштаб схемы наряду с увеличением потребления мощности.

Радиовещательное приемное устройство согласно Документу 4 Патентной Литературы может иметь сходство с настоящим изобретением в том, что присутствие или отсутствие помеховой волны определяется, основываясь на разности между уровнями RSSI до и после фильтра выбора канала. Однако радиовещательное приемное устройство согласно Документу 4 Патентной Литературы, в котором полезные волны в обслуживаемом в текущее время канале или полезные волны в совокупности каналов, включающей в себя текущий канал, захватываются и подвергаются регулировке усиления в РЧ-усилителе, исходя из результата определения помеховых волн, отличается от настоящего изобретения в части, касающейся способа управления.

Подробности будут описаны в форме вариантов осуществления. Настоящее изобретение снижает усиление на аналоговом функциональном компоненте переменного усиления (т.е. первом управляемом АРУ объекте) до и после АЦП, не приводя к искажениям в А/Ц преобразователе (АЦП) перед фильтром выбора канала, в процессе приема на минимальной чувствительности с участием сильных помеховых волн, с одновременным выявлением присутствия помеховых волн, основываясь на разности между уровнями RSSI до и после фильтра выбора канала. Чтобы скорректировать низкий уровень полезной волны до уровня, дающего возможность демодуляции, настоящее изобретение увеличивает усиление на цифровом функциональном компоненте переменного усиления, выступающем в качестве второго управляемого АРУ объекта.

Приемное устройство согласно Документу 5 Патентной Литературы с функцией определения присутствия или отсутствия помеховой волны и уровня помеховой волны может иметь сходство с настоящим изобретением в том, что присутствие или отсутствие помеховой волны определяется на основании разности между уровнями RSSI до и после фильтра выбора канала. Тем не менее они отличаются друг от друга в части, касающейся способа управления. В отличие от настоящего изобретения, которое способно изменять управляющее значение АРУ на основании результата определения присутствия или отсутствия помеховой волны, приемное устройство согласно Документу 5 Патентной Литературы изменяет напряжение или ток, подаваемые на МШУ, основываясь на результате определения присутствия или отсутствия помеховой волны, таким образом улучшая линейность МШУ.

Приемное устройство согласно Документу 6 Патентной Литературы с функцией определения присутствия или отсутствия помеховой волны и уровня помеховой волны может иметь сходство с настоящим изобретением в том, что присутствие или отсутствие помеховой волны определяется на основании разности между уровнями RSSI до и после фильтра выбора канала. Тем не менее, они отличаются друг от друга в части, касающейся способа управления АРУ. Настоящее изобретение управляет и изменяет усиление на цифровом функциональном компоненте переменного усиления, предшествующем устройству демодуляции, после ограничения полосы с использованием фильтра выбора канала. В отличие от этого, приемное устройство согласно Документу 6 Патентной Литературы оценивает просачивание помеховой волны в некоторый частотный диапазон, основываясь на уровне помеховой волны, а затем вычитает оценочное просачивание из величины обратной связи АРУ, подаваемой на аналоговый функциональный компонент переменного усиления, предшествующий полосовому фильтру (ПФ), используемому для ограничения полосы, таким образом надлежащим образом корректируя управляющее значение усиления, подаваемое на аналоговый функциональный компонент переменного усиления, основываясь на уровне полезной волны.

Приемное устройство согласно Документу 7 Патентной Литературы с функцией определения присутствия или отсутствия помеховой волны может иметь сходство с настоящим изобретением в том, что присутствие или отсутствие помеховой волны определяется на основании разности между уровнями RSSI до и после фильтра выбора канала. Тем не менее, они отличаются друг от друга в части, касающейся способа управления АРУ. Настоящее изобретение управляет и изменяет усиление на цифровом функциональном компоненте переменного усиления, предшествующем устройству демодуляции, после ограничения полосы фильтром выбора канала, основываясь на уровне помеховой волны, таким образом подавая полезную волну, имеющую надлежащий уровень, на вход устройства демодуляции. В отличие от этого, приемное устройство согласно Документу 7 Патентной Литературы изменяет емкость схемы выявления и выпрямителя RSSI, чтобы достичь переменной скорости реагирования АРУ в зависимости от присутствия или отсутствия помеховой волны. Приемное устройство согласно Документу 7 Патентной Литературы, которое замедляет скорость реагирования АРУ вследствие присутствия помеховой волны, может давать эффект подавления нежелательных отклонений усиления АРУ в ответ на быстро изменяющийся уровень помеховой волны. Однако оно может зафиксировать усиление АРУ, в том числе и погрешность, зависящую от RSSI уровней помеховых волн, когда сильные помеховые волны непрерывно подаются на него и постоянно входят в принимаемые радиоволны в течение долгого времени; следовательно, невозможно получить надлежащий выход приема.

Приемное устройство согласно Документу 8 Патентной Литературы может иметь сходство с настоящим изобретением в том, что насыщение АЦП предотвращается из-за работы RSSI 1, но отличается от настоящего изобретения в части, касающейся работы RSSI 2. А именно, приемное устройство согласно Документу 8 Патентной Литературы не определяет присутствие или отсутствие помеховой волны, а управляет и изменяет усиление на цифровом усилителе ПЧ, помещенном между ПФ и устройством демодуляции, чтобы удерживать уровень полезной волны перед устройством демодуляции в пределах предварительно заданного уровня. В отличие от этого, настоящее изобретение должно оценивать присутствие или отсутствие помеховой волны посредством сравнительного суждения о разности между RSSI 1 и RSSI 2, таким образом управляя усилением цифрового АРУ.

Второй вариант осуществления согласно Документу 8 Патентной Литературы раскрывает способ управления АРУ с использованием как RSSI 1, так и RSSI 2. Тем не менее, второй вариант осуществления может вызывать опасение относительно ухудшения чувствительности приема из-за ненужного снижения уровня полезной волны, так как значительно увеличивает усиление на МШУ, чтобы предотвратить насыщение АРУ из-за очень низкого уровня полезной волны и очень высокого уровня помеховой волны. С другой стороны, Документ 9 Патентной Литературы раскрывает корректирующий способ, который предотвращает быстрое понижение управляющего напряжения МШУ, чтобы смягчить значительное снижение усиления МШУ, которое управляется на основании результата обработки RSSI 1, когда уровень полезной волны от RSSI 2 чрезвычайно низок.

Приемное устройство согласно Документу 8 Патентной Литературы может иметь слабое место при работе RSSI 2, потому что при передаче помеховой волны оно считает помеховую волну основной волной, из-за паразитного отклика ПФ, используемого для ограничения полосы, или если помеховая волна достигает RSSI 2, не будучи достаточно ослаблена; следовательно, это может вызывать опасение относительно невозможности демодуляции основной волны, когда возникает ошибочная операция, чтобы снизить усиление цифровой АРУ. В отличие от этого, настоящее изобретение обычно определяет присутствие или отсутствие помеховой волны, основываясь на разности уровней между RSSI 1 и RSSI 2, таким образом управляя усилением цифровой АРУ. Благодаря этому можно предотвратить ошибочную операцию АРУ, если нет возможности в достаточной мере избавиться от помеховой волны.

Чтобы предотвратить насыщение АЦП, второй вариант осуществления согласно Документу 8 Патентной Литературы снижает усиление на МШУ, основываясь на результате обработки RSSI 1, но управляет АРУ для увеличения усиления на МШУ, основываясь на вторичном определении RSSI 2; это может повлечь за собой функциональную противоречивость. В отличие от этого, настоящее изобретение предотвращает насыщение АЦП посредством результата определения только RSSI 1, но улучшает усиление вследствие снижения уровня полезной волны посредством управления с обратной связью цифрового АРУ после обычного определения присутствия или отсутствия помеховой волны на основании разности между уровнями RSSI 1 и RSSI 2. Благодаря этому, настоящее изобретение независимо управляет предотвращением насыщения АЦП и уточнением усиления вследствие снижения уровня полезной волны; следовательно, настоящее изобретение не влечет за собой функциональную противоречивость, которая имеет место в Документе 8 Патентной Литературы.

Приемное устройство согласно Документу 11 Патентной Литературы с функцией определения присутствия или отсутствия помеховой волны и уровня помеховой волны может иметь сходство с настоящим изобретением в том, что присутствие или отсутствие помеховой волны определяется на основании разности между уровнями RSSI до и после фильтра выбора канала. Тем не менее, они отличаются друг от друга в части, касающейся способа управления, принимающего результат определения. А именно, настоящее изобретение выполняет изменяющее АРУ управление, основываясь на результате определения присутствия или отсутствия помеховой волны, тогда как приемное устройство согласно Документу 11 Патентной Литературы управляет и изменяет напряжение и ток на МШУ, основываясь на результате определения присутствия или отсутствия помеховой волны, таким образом улучшая линейность МШУ.

Приемное устройство согласно Документу 12 Патентной Литературы может иметь сходство с приемным устройством согласно Документу 11 Патентной Литературы, но они отличаются друг от друга в части, касающейся критерия принятия решения. Приемное устройство согласно Документу 12 Патентной Литературы переключается на схему в обход МШУ, чтобы предотвратить насыщение МШУ, если оно выявляет высокий уровень помеховой волны путем определения разности между уровнями RSSI 1 и RSSI 2. В отличие от этого, настоящее изобретение снижает усиление РЧ/ПЧ на МШУ, чтобы предотвратить насыщение АЦП посредством определения RSSI только после АЦП. Настоящее изобретение может иметь сходство с Документом 12 Патентной Литературы в том, что присутствие или отсутствие помеховой волны определяется на основании разности между уровнями RSSI 1 и RSSI 2, но при этом настоящее изобретение компенсирует снижение усиления, что предотвращает насыщение АЦП в аналоговом компоненте основной полосы частот перед АЦП при выявлении присутствия помеховой волны, с использованием цифрового усилителя АРУ.

Дополнительно, приемное устройство согласно Документу 12 Патентной Литературы добивается компенсации усиления через цифровой компонент и аналоговый компонент, при этом оно обходит МШУ аналогового компонента при выявлении присутствия помеховой волны с одновременным размещением усилителя АРУ в аналоговом компоненте основной полосы частот, чтобы компенсировать снижение усиления из-за обхода МШУ. То есть, Документ 12 Патентной Литературы отличается от настоящего изобретения тем, что реализует вышеупомянутую функцию в аналоговом компоненте перед АЦП.

Помимо этого, приемное устройство согласно Документу 12 Патентной Литературы может обнаруживать слабое место, вызывающее ошибочную операцию в работе АРУ. Например, необходимо компенсировать усиление в аналоговой основной полосе частот, увеличивая усиление на усилителе АРУ в аналоговой основной полосе частот, когда МШУ обходится при выявлении высокого уровня помеховой волны, пр
