Модуль сращивания волоконно-оптических кабелей

Модуль сращивания волоконно-оптических кабелей

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к модулю сращивания волоконно-оптических кабелей и, в частности, к модулю сращивания волоконно-оптических кабелей, который соединяет друг с другом волоконно-оптические кабели, содержащие металлический провод и оптическое волокно.

Уровень техники

Традиционно было востребовано оборудование, которое может легко увеличивать количество волоконно-оптических кабелей при расширении сети «волокно до дома» (FTTH), при этом также, например, широко использовался модуль сращивания волоконно-оптических кабелей, который при увеличении количества волоконно-оптических кабелей соединяет путем сопряжения концы пары волоконно-оптических кабелей в заданном направлении. Например, один из примеров такого типа решений, известный из уровня техники, представлен в публикации нерассмотренной заявки на патент Японии №2010-145951 (Патентный документ 1), в которой описан модуль сращивания оптических волокон, предназначенный для облегчения работы по соединению оптических волокон.

Модуль сращивания оптических волокон, описанный в публикации нерассмотренной заявки на патент Японии №2010-145951, выполнен с корпусом, парой зажимных элементов, которые составляют механический сплайс, который зажимает торцы открытых оптических волокон, пружинным элементом, удерживающим зажимные элементы, двумя вставочными узлами, которые удерживают зажимные элементы порознь, первой направляющей, в которой внутри корпуса расположена захватная часть для защитной оболочки, захватывающая защитную оболочку первого волоконно-оптического кабеля, и второй направляющей, в которой внутри корпуса расположена захватная часть для защитной оболочки, захватывающая защитную оболочку второго волоконно-оптического кабеля. Длина первого оптического волокна, оголяемого из первого волоконно-оптического кабеля, регулируется так, чтобы концевая часть первого оптического волокна выступала из концевой части первой направляющей в сторону второго оптического волокна.

Основные принципы изобретения

Задачи, подлежащие решению посредством изобретения

Известен волоконно-оптический кабель, который содержит оптическое волокно в качестве сердцевины и металлический провод в качестве растяжимого элемента, такой как в волоконно-оптическом ответвительном кабеле. Взаимное сопряжение и соединение волоконно-оптических кабелей этого типа требует, чтобы соответствующие оптические волокна оптически соединялись друг с другом и чтобы соответствующие металлические провода электрически соединялись друг с другом, обеспечивая заземление.

Однако, несмотря на то что вышеописанный традиционный модуль сращивания волоконно-оптических кабелей может оптически соединять друг с другом оптические волокна, требуется отдельная работа для оголения металлических проводов путем зачистки защитной оболочки волоконно-оптического кабеля с целью электрического соединения открытых металлических проводов, поскольку электрическое соединение металлических проводов не рассматривалось. Поэтому в последние годы существует потребность в модуле сращивания волоконно-оптических кабелей, с помощью которого можно легко соединять волоконно-оптические кабели без необходимости в специальных методиках или инструментальных средствах и с помощью которого можно легко электрически соединять пару металлических проводов.

Эффект изобретения

Поэтому один из аспектов настоящего изобретения заключается в создании модуля сращивания волоконно-оптических кабелей, с помощью которого можно легко соединять друг с другом волоконно-оптические кабели, которые содержат металлический провод и оптическое волокно.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение представляет собой модуль сращивания волоконно-оптических кабелей, с помощью которого сопрягают и соединяют друг с другом в предварительно заданном направлении концы пары волоконно-оптических кабелей, содержащих по меньшей мере один металлический провод и оптическое волокно. Модуль сращивания оптических волокон содержит пару держателей кабелей, которые выполнены выровненными в предварительно заданном направлении и которые соответственно захватывают защитные оболочки пары волоконно-оптических кабелей; корпус, на котором крепится пара держателей кабелей; прикрепленный к корпусу оптический соединитель, который оптически соединяет друг с другом торцы оптических волокон в паре волоконно-оптических кабелей; пару обладающих электропроводностью контактных частей, выполненных соответственно на паре держателей кабелей или рядом с парой держателей кабелей; и обладающую электропроводностью перемычкой, выполненной протяженной в предварительно заданном направлении. Контактная часть содержит первую соединительную часть, которая электрически соединяется с металлическим проводом волоконно-оптического кабеля путем проникновения в кабельную защитную оболочку, и вторую соединительную часть, которая электрически соединяется с перемычкой и в то же время электрически соединена с первой соединительной частью.

Этот модуль сращивания волоконно-оптических кабелей выполнен с парой контактных частей, которые могут обеспечивать электрическое соединение между металлическими проводами без зачистки соответствующих оболочек на паре волоконно-оптических кабелей. Кроме того, эти контактные части содержат вторую соединительную часть, которая электрически соединяется с перемычкой. Поэтому оптические волокна в паре волоконно-оптических кабелей могут оптически соединяться оптической соединительной частью, а металлические провода могут электрически соединяться через контактную часть и перемычку. Соответственно, в момент соединения волоконно-оптических кабелей может легко обеспечиваться электрическое соединение.

Также контактная часть предпочтительно выполняется на держателе кабеля так, что вторая соединительная часть выступает из держателя кабеля, а перемычка предпочтительно электрически соединяется со второй соединительной частью, выступающей из держателя кабеля, в состоянии, при котором держатель кабеля прикреплен к корпусу. В этом случае прикрепление держателя кабеля к корпусу позволяет электрически соединять металлические провода из пары волоконно-оптических кабелей.

Кроме того, волоконно-оптический кабель предпочтительно содержит в качестве металлического провода первый металлический провод и второй металлический провод, и контактная часть предпочтительно представляет собой по меньшей мере одну из первой контактной части, электрически соединенной с первым металлическим проводом, и второй контактной части, электрически соединенной со вторым металлическим проводом. В этом случае два металлических провода могут электрически соединяться между парой волоконно-оптических кабелей.

Кроме того, первая соединительная часть в первой контактной части предпочтительно зажимает первый металлический провод в состоянии, при котором со вторым металлическим проводом выполнен зазор, для электрического соединения только с первым металлическим проводом, и первая соединительная часть во второй контактной части предпочтительно зажимает второй металлический провод в состоянии, при котором с первым металлическим проводом выполнен зазор, для электрического соединения только со вторым металлическим проводом. В этом случае зажатие первого металлического провода первой контактной частью позволяет первому металлическому проводу быть в электрическом соединении только с первой контактной частью, а зажатие второго металлического провода второй контактной частью позволяет второму металлическому проводу быть в электрическом соединении только со второй контактной частью.

Кроме того, первая контактная часть и вторая контактная часть предпочтительно являются выполненными как единое целое. В этом случае контактные части могут электрически соединяться с первым и вторым металлическими проводами с применением единственной операции. Также первый и второй металлические провода могут соединяться с одним и тем же потенциалом земли.

Кроме того, первая контактная часть и вторая контактная часть предпочтительно являются выполненными по отдельности, а перемычка предпочтительно содержит первую часть перемычки, электрически соединенную только с первой контактной частью, и вторую часть перемычки, электрически соединенную только со второй контактной частью. В этом случае оба, первый и второй, металлических провода могут соединяться с разными потенциалами земли.

Также к одному из примеров конфигурации для благоприятного достижения представленного выше эффекта относится, в частности, один из примеров, в котором контактная часть и перемычка выполнены как единое целое.

Эффект изобретения

Согласно настоящему изобретению волоконно-оптические кабели, содержащие металлический провод и оптическое волокно, могут легко соединяться друг с другом.

Фиг. 1 - вид в перспективе, иллюстрирующий модуль сращивания волоконно-оптических кабелей согласно первому воплощению.

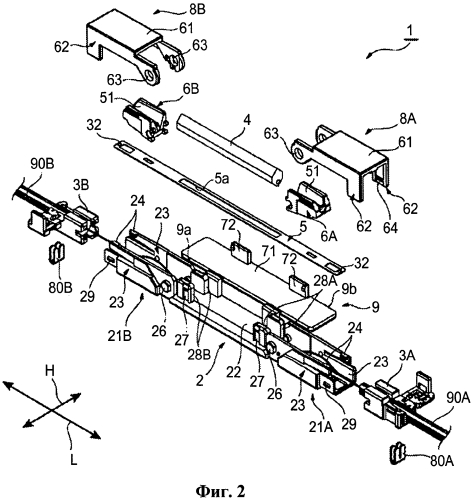

Фиг. 2 - покомпонентный вид в перспективе, иллюстрирующий модуль сращивания волоконно-оптических кабелей согласно первому воплощению.

Фиг. 3 - вид в перспективе, иллюстрирующий модуль сращивания волоконно-оптических кабелей согласно первому воплощению.

Фиг. 4 - вид в поперечном разрезе, иллюстрирующий конструкцию волоконно-оптического кабеля.

Фиг. 5 - вид в поперечном разрезе, иллюстрирующий конструкцию держателя кабеля.

Фиг. 6 - вид сверху, иллюстрирующий корпус и металлическую пластину.

Фиг. 7 - вид в перспективе, иллюстрирующий конструкцию контактной части.

Фиг. 8а - вид с торца, иллюстрирующий первую контактную часть, и фиг. 8b - вид с торца, иллюстрирующий вторую контактную часть.

Фиг. 9 - вид в перспективе, иллюстрирующий держатель кабеля и контактную часть.

Фиг. 10 - схема, предназначенная для разъяснения процесса соединения волоконно-оптических кабелей, в котором используется модуль сращивания волоконно-оптических кабелей согласно первому воплощению.

Фиг. 11 - вид с торца, иллюстрирующий взаимосвязь между волокнами.

Фиг. 12 - схема, предназначенная для разъяснения следующего процесса из процесса, иллюстрируемого на фиг. 10.

Фиг. 13 - вид с торца, иллюстрирующий взаимосвязь между контактной частью и волоконно-оптическим кабелем.

Фиг. 14 - схема, предназначенная для разъяснения следующего процесса из процесса, иллюстрируемого на фиг. 12.

Фиг. 15 - другой вид с торца, иллюстрирующий взаимосвязь между контактной частью и волоконно-оптическим кабелем.

Фиг. 16 - схема, предназначенная для разъяснения следующего процесса из процесса, иллюстрируемого на фиг. 14.

Фиг. 17 - схема, предназначенная для разъяснения следующего процесса из процесса, иллюстрируемого на фиг. 16.

Фиг. 18 - схема, предназначенная для разъяснения следующего процесса из процесса, иллюстрируемого на фиг. 17.

Фиг. 19 - вид в перспективе, иллюстрирующий модуль сращивания волоконно-оптических кабелей согласно второму воплощению.

Фиг. 20 - вид в поперечном разрезе, иллюстрирующий модуль сращивания волоконно-оптических кабелей согласно второму воплощению.

Фиг. 21 - вид в перспективе, иллюстрирующий первый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 22 - другой вид в перспективе, иллюстрирующий первый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 23 - вид в перспективе, иллюстрирующий второй модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 24 - вид в перспективе, иллюстрирующий третий модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 25 - вид в поперечном разрезе, иллюстрирующий четвертый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 26 - покомпонентный вид в перспективе, иллюстрирующий четвертый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 27 - увеличенный вид торцевой части металлической пластины согласно четвертому модифицированному примеру модуля сращивания волоконно-оптических кабелей.

Фиг. 28 - вид в поперечном разрезе, иллюстрирующий этап подключения провода заземления в четвертом модифицированном примере модуля сращивания волоконно-оптических кабелей.

Фиг. 29 - вид в поперечном разрезе, иллюстрирующий состояние соединения металлического провода, контактной части, металлической пластины и провода заземления в четвертом модифицированном примере модуля сращивания волоконно-оптических кабелей.

Фиг. 30 - вид в перспективе, иллюстрирующий пятый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 31 - покомпонентный вид в перспективе, иллюстрирующий пятый модифицированный пример модуля сращивания волоконно-оптических кабелей.

Фиг. 32 - вид в перспективе, иллюстрирующий соединительный элемент согласно шестому модифицированному примеру модуля сращивания волоконно-оптических кабелей.

Фиг. 33 - вид в перспективе, иллюстрирующий соединительный элемент согласно седьмому модифицированному примеру модуля сращивания волоконно-оптических кабелей.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Воплощения, соответствующие модулю сращивания волоконно-оптических кабелей согласно настоящему изобретению, будут подробно описаны со ссылкой на приложенные чертежи. В приводимом ниже описании подобные ссылочные позиции обозначают одинаковые или сходные элементы и перекрывающиеся описания будут опущены. Также термины «внутренний» и «наружный» соответственно относятся к внутренней стороне и наружной стороне модуля сращивания волоконно-оптических кабелей.

Первое воплощение

Сначала будет описано первое воплощение. Как проиллюстрировано на фиг. 1-фиг. 3, модуль 1 сращивания волоконно-оптических кабелей используется для подведения волоконно-оптического кабеля подвесной проводной системы к каждому пользователю в, например, сети FTTH. Здесь модуль 1 сращивания волоконно-оптических кабелей является приспособленным для соединения друг с другом одного волоконно-оптического кабеля и другого волоконно-оптического кабеля в подвесной проводной системе в предварительно заданном направлении (предварительно заданном направлении) L.

Модуль 1 сращивания волоконно-оптических кабелей снабжен корпусом 2, парой держателей 3А и 3В кабелей, механическим сплайсом 4 и металлической пластиной 5. Кроме того, модуль 1 сращивания волоконно-оптических кабелей также снабжен парой подъемников 6А и 6В волокон, парой боковых крышек 8А и 8В и центральным рычагом 9.

В первую очередь будет представлено описание волоконно-оптических кабелей 90А и 90В. Как проиллюстрировано на фиг.4, волоконно-оптические кабели 90А и 90В представляют собой так называемые волоконно-оптические ответвительные кабели, которые содержат соответственно оптические волокна 91А и 91В, пару 93А и 93В проводов, которая включает первый и второй металлические провода 92а и 92b, которые являются растяжимыми элементами, и защитную оболочку 94, которая охватывает оптические волокна 91А и 91В, а также пару 93А и 93В проводов.

Первый и второй металлические провода 92а и 92b представляют собой сетевые провода, имеющие диаметр, например, от 0,5 мм до 2 мм. Первый и второй металлические провода 92а и 92b расположены так, чтобы они были взаимно параллельны. Оптические волокна 91А и 91В имеют конфигурацию, в которой волоконно-оптический провод с сердцевиной, образованный сердцевиной и оболочкой, является защищенным защитным слоем, составляющим, например, 0,25 мм в диаметре. Оптические волокна 91А и 91В располагаются между первым металлическим проводом 92а и вторым металлическим проводом 92b.

Защитная оболочка 94 выполнена, например, из огнестойкого полиэтилена. Защитная оболочка 94 волоконно-оптического кабеля 90А формируется так, чтобы она охватывала оптическое волокно 91А и пару 93А проводов. Защитная оболочка 94 волоконно-оптического кабеля 90В формируется так, чтобы она охватывала оптическое волокно 91В и пару 93В проводов. Наружная форма поперечного сечения защитной оболочки 94 выполнена по существу прямоугольной формы так, чтобы направление выравнивания первого и второго металлических проводов 92а и 92b находилось в направлении длины.

Как проиллюстрировано на фиг. 5, держатель 3А кабеля удерживает волоконно-оптический кабель 90А. Держатель 3А кабеля захватывает защитную оболочку 94 волоконно-оптического кабеля 90А и помещает волоконно-оптический кабель 90А в предварительно заданное положение на корпусе 2 (см. фиг. 1). Держатель 3А кабеля содержит основную часть 11 корпуса, которая имеет форму по существу прямоугольного параллелепипеда, и крышку 13, выполненную с возможностью открывания и закрывания на основной части 11 корпуса.

Основная часть 11 корпуса выполнена с захватной частью 12, имеющей, например, форму полотна пилы и предназначенной для захвата защитной оболочки 94 волоконно-оптического кабеля 90А, и со вставочной частью 15, в которую вставляется оптическое волокно 91А волоконно-оптического кабеля 90А. Захватная часть 12 и вставочная часть 15 формируются так, чтобы образовывать форму канавки, протяженную в предварительно заданном направлении L в основной части 11 корпуса, и они совместно простираются от наружной стороны в предварительно заданном направлении L к внутренней стороне в этом порядке.

Захватная часть 12 открывается на наружную сторону в предварительно заданном направлении L на основной части 11 корпуса. Эта захватная часть 12 имеет ширину канавки, которая соответствует наружной форме защитной оболочки 94. Вставочная часть 15 открывается на внутреннюю сторону в предварительно заданном направлении L основной части 11 корпуса. Эта вставочная часть 15 имеет ширину канавки меньше ширины канавки захватной части 12.

Кроме того, основная часть 11 корпуса снабжена канавками 18а и 18b, в которые вставляется контактная часть 80А, которая будет описываться далее. Канавки 18а и 18b формируются в направлении, ортогональном предварительно заданному направлению L, и выполнены протяженными в направлении ширины Н, которая соответствует ширине модуля 1 сращивания волоконно-оптических кабелей (далее именуется «направлением ширины Н»). Также на боковой стеночной части 16, которая образует боковую поверхность основной части 11 корпуса, сформирована выступающая часть 16а, которая входит в зацепление с крышкой 13. Эта боковая стеночная часть 16 связана крышкой 13 с краевой частью 19а боковой стеночной части 19 на противоположной стороне.

Крышка 13 содержит закрывающуюся часть 13а, которая покрывает захватную часть 12, волоконно-оптический кабель 90А, захваченный захватной частью 12, и канавки 18а и 18b. Одна краевая часть 13b закрывающейся части 13а присоединена так, чтобы она свободно поворачивалась на краевой части 19а основной части 11 корпуса.

Одновременно другая краевая часть 13с на противоположной стороне одной краевой части 13b снабжена крепежной частью 13d так, чтобы она проходила в направлении ортогональном к закрывающейся части 13а. На закрывающейся части 13а предусмотрены канавки 13f и 13g, которые сообщаются с канавками 18а и 18b, когда крышка 13 закрыта. Крышка 13 этого типа является фиксированной, но, в то же время, она имеет способность открываться и закрываться относительно основной части 11 корпуса путем вхождения крепежной части 13d крышки 13 в зацепление с выступающей частью 16а основной части 11 корпуса.

Держатель 3А кабеля оснащается контактной частью 80А, которая обладает электропроводностью. Контактная часть 80А проникает в защитную оболочку 94 волоконно-оптического кабеля 90А и содержит первые соединительные части 84с и 85с, которые электрически соединяются с металлическими проводами 92а и 92b волоконно-оптического кабеля 90А (см. фиг. 8). Также контактная часть 80А содержит базовую часть 83 в качестве второй соединительной части, которая электрически соединена с первыми соединительными частями 84с и 85с. Базовая часть 83 выступает из держателя 3А кабеля и электрически соединяется с металлической пластиной 5. Подробное описание контактной части 80А будет дано ниже.

Держатель 3А кабеля, выполненный таким образом, закреплен на обоих концах корпуса 2 так, чтобы его можно было установить параллельно в предварительно заданном направлении L (см. фиг. 1 и фиг. 3). Следует отметить, что держатель 3В кабеля имеет конфигурацию, аналогичную держателю 3А кабеля, и поэтому его описание будет здесь опущено.

Как проиллюстрировано на фиг.1-фиг.3, корпус 2 представляет собой элемент, протяженный в предварительно заданном направлении L и содержит зазор, который позволяет располагать в нем различные компоненты. На одной из торцевых сторон в предварительно заданном направлении L корпуса 2 выполнена секция 21А удерживания держателя, в которой содержится и фиксируется держатель 3А кабеля. В то же время на другой торцевой стороне в предварительно заданном направлении L корпуса 2 предусмотрена секция 21В удерживания держателя, в которой содержится и фиксируется держатель 3В кабеля.

Секции 21А и 21В удерживания держателей выполнены так, что они содержат нижнюю часть 22 в форме плоской пластины на корпусе 2 и пару боковых стеночных частей 23, которые устанавливаются обращенными друг к другу на обеих оконечных частях нижней части 22 в направлении ширины Н. На наружных торцевых частях в предварительно заданном направлении L на внутренней поверхности каждой боковой стеночной части 23 соответственно предусмотрены крючки 24. Пара крючков 24 входит в зацепление с основной частью 11 корпуса держателей 3А и 3В кабелей и крепит держатели 3А и 3В кабелей к корпусу 2. Эти крючки 24 расположены так, что они обращены друг к другу. Кроме того, на обеих оконечных частях в предварительно заданном направлении L на нижней части 22 предусмотрена выступающая часть 22а, предназначенная для крепления металлической пластины 5 (см. фиг. 6).

Механический сплайс 4 оптически соединяет оконечные части оптических волокон 91А и 91В. Иными словами, механический сплайс 4 представляет собой оптическую соединительную часть, которая оптически соединяет друг с другом оконечную поверхность оптического волокна 91А волоконно-оптического кабеля 90А и оконечную поверхность оптического волокна 91В волоконно-оптического кабеля 90В. Механический сплайс 4 этого типа располагается в центре направления ширины Н внутри корпуса 2 и перемежается парой неподвижных деталей 28А и 28В, установленных на нижней части 22 корпуса 2.

Здесь механический сплайс 4 оптически соединяет волоконно-оптический кабель 90А с волоконно-оптическим кабелем 90В путем механического закрепления оптических волокон 91А и 91В в состоянии, при котором оконечная поверхность одного оптического волокна 91А согласована с оконечной поверхностью другого оптического волокна 91В. Следует отметить, что оптическая соединительная часть не ограничивается этой конфигурацией, и, например, оптические волокна 91А и 91В могут оптически соединяться друг с другом с помощью сварки.

Как проиллюстрировано на фиг.6, металлическая пластина 5 представляет собой перемычку, обладающую электропроводностью, и имеет форму прямоугольной пластины, выполненной протяженной в предварительно заданном направлении L. Металлическая пластина 5 электрически соединяет друг с другом контактную часть 80А, выполненную на держателе 3А кабеля, и контактную часть 80В, выполненную на держателе 3В кабеля (см. фиг. 3).

Отверстие 5а, имеющее прямоугольную форму, выполнено в центральной части в предварительно заданном направлении L металлической пластины 5. Также отверстия 31 выполняются, соответственно, на обеих торцевых частях в предварительно заданном направлении L металлической пластины 5 и, когда выступ 22а корпуса 2 входит в зацепление с отверстием 31, металлическая пластина 5 крепится к нижней части 22 корпуса 2. Соединительная часть 32, которая представляет собой, например, приподнятую часть сферической формы, выполнена в соседних положениях с наружной стороны от отверстия 31 на металлической пластине 5 в качестве части для соприкосновения с контактными частями 80А и 80В, описываемыми ниже. Форма другой наружной соединительной части 32 может представлять собой выступающую форму, в которой часть металлической пластины 5 в положении, которое соответствует соединительной части 32, является изогнутой.

Следует отметить, что, как более подробно будет описываться ниже, металлическая пластина 5 и корпус 2 могут выполняться с конфигурацией для заземления металлических проводов 92а и 92b волоконно-оптического кабеля 90А и/или металлических проводов 92а и 92b волоконно-оптического кабеля 90В. Иными словами, может обеспечиваться конфигурация, например, для электрического соединения друг с другом металлических проводов 92а и 92b волоконно-оптических кабелей 90А и 90В и для заземления обоих металлических проводов 92а и 92b волоконно-оптических кабелей 90А и 90В. Кроме того, при соединении волоконно-оптического кабеля (не проиллюстрирован), который не содержит металлические провода 92а и 92b, с волоконно-оптическим кабелем 90А может обеспечиваться конфигурация, в которой заземляются только металлические провода 92а и 92b волоконно-оптического кабеля 90А.

Один из примеров конфигурации металлической пластины 5 и корпуса 2 с целью заземления металлических проводов 92а и 92b включает конфигурацию, в которой клемма для провода заземления, в которой провод заземления электрически соединяется с металлической пластиной 5, располагается на наружной части корпуса 2. Еще один пример включает конфигурацию, в которой провод заземления вставляется в корпус 2 после прохождения через отверстие, выполненное в корпусе 2, а клемма для провода заземления, в которой провод заземления соединяется с металлической пластиной 5, расположена во внутренней части корпуса 2.

Как проиллюстрировано на фиг. 2 и 3, подъемник 6А волокна создает предварительно заданный изгиб в оптическом волокне 91А, протяженном между держателем 3А кабеля и механическим сплайсом 4. Также подъемник 6В волокна создает предварительно заданный изгиб в оптическом волокне 91В, протяженном между держателем 3В кабеля и механическим сплайсом 4. Эти подъемники 6А и 6В волокон снабжены канавкой 51, имеющей V-образное поперечное сечение и протяженной в предварительно заданном направлении L.

Подъемники 6А и 6В волокон этого типа выполнены между механическим сплайсом 4 и держателем 3А кабеля и между механическим сплайсом 4 и держателем 3В кабеля соответственно.

Как проиллюстрировано на фиг. 1-фиг. 3, пара боковых крышек 8А и 8В представляет собой элементы, содержащие закрывающуюся часть 61 в форме плоской пластины и боковые стеночные части 62, выполненные на обеих торцевых частях в направлении ширины Н закрывающейся части 61. Отверстие 63, которое представляет собой круглое сквозное отверстие, выполнено на внутренней стороне в предварительно заданном направлении L боковой стеночной части 62. Кроме того, на внутренней стороне в направлении ширины Н боковой стеночной части 62 предусмотрена деталь 64 для вхождения в зацепление. Деталь 64 для вхождения в зацепление крепит боковые крышки 8А и 8В к корпусу 2 путем вхождения в зацепление с приподнятой частью 29, выполненной на корпусе 2.

Боковые крышки 8А и 8В этого типа располагаются на обеих торцевых частях корпуса 2 так, что закрывающаяся часть 61 покрывает держатели 3А и 3В кабелей, а также подъемники 6А и 6В волокон. Кроме того, отверстие 63 сконфигурировано для свободного поворота с приподнятой частью 26 колоннообразной формы, которая выполнена выступающей на наружную часть в направлении ширины Н на боковой стеночной части 23 корпуса 2. Посредством этого, боковые крышки 8А и 8В соединяются с корпусом 2 с возможностью открывания и закрывания.

Центральный рычаг 9 содержит закрывающуюся часть 71 и крепежную часть 72. Центральный рычаг 9 предусматривается по существу в центре корпуса 2 так, чтобы он покрывал скрепленный с корпусом 2 механический сплайс 4. Иными словами, центральный рычаг 9 предусмотрен между парой боковых крышек 8А и 8В, которые располагаются на обоих концах корпуса 2. Одна краевая часть 9а центрального рычага 9 в направлении ширины Н соединена с боковой стеночной частью 23 корпуса для свободного вращения. Также на второй краевой части 9b в направлении ширины Н установлена крепежная часть 72. Крепежная часть 72 крепит центральный рычаг 9 к корпусу 2 путем вхождения в зацепление с утопленной частью 27, предусмотренной на корпусе 2. Таким образом, центральный рычаг 9 соединен с корпусом 2 с возможностью открывания и закрывания. Следует отметить, что центральный рычаг 9 может представлять собой элемент, отдельный от корпуса 2, или может формироваться как единое целое с корпусом 2.

Далее будет дано подробное описание держателя кабеля и контактной части с использованием в качестве примера контактной части 80А, расположенной на держателе 3А кабеля. Следует отметить, что держатель 3В кабеля и контактная часть 80 В (см. фиг. 2) имеют сходную конфигурацию с держателем 3А кабеля и контактной частью 80А, поэтому их разъяснения будут здесь опущены.

Как проиллюстрировано на фиг. 7-фиг. 9, контактная часть 80А представляет собой пластинчатый элемент, изогнутый в U-образную форму, что видно в направлении ширины Н, и содержит первую и вторую контактные части 81 и 82, а также базовую часть 83, выполненную протяженной между первой и второй контактными частями 81 и 82. Контактная часть 80А имеет степень жесткости, сходную со степенью жесткости первого и второго металлических проводов 92а и 92b, или меньшую жесткость, чем у первого и второго металлических проводов 92а и 92b, и она выполнена из материала, обладающего электропроводностью (например, из такого металлического материала, как железо, алюминий, медь и т.п.)

Здесь металлический провод, электрически соединенный с первой контактной частью 81, является первым металлическим проводом 92а, а металлический провод, электрически соединенный со второй контактной частью 82, является вторым металлическим проводом 92b. Следует отметить, что различия между первым и вторым металлическими проводами, заключенными в волоконно-оптическом кабеле 90А, не являются ограничивающими и, например, могут определяться абсолютным позиционным отношением к корпусу 2 и т.п., или они могут определяться взаимосвязью между металлическим проводом и соприкасающейся с ним контактной частью.

Как проиллюстрировано на фиг. 8А, первая контактная часть, которая представляет собой тонкий пластинчатый элемент, имеет U-образную форму при рассмотрении в предварительно заданном направлении L и содержит канавку 84, протяженную в направлении, ортогональном базовой части 83 (на иллюстрируемой схеме - в вертикальном направлении). Канавка 84 содержит нижнюю часть 84а, предусмотренную на стороне оконечной части 81а, и отверстие 84b, которое открыто к торцевой части 81b. Кроме того, в канавке 84 предусматривается первая соединительная часть 84с, которая содержит нижнюю часть 84а и широкую часть 84d, которая содержит отверстие 84b.

Первая соединительная часть 84 с зажимает первый металлический провод 92а волоконно-оптического кабеля 90А в направлении ширины Н. Первая соединительная часть 84с сформирована в по существу центральной части первой контактной части 81 и соединена с широкой частью 84d. Ширина D1 первой соединительной части 84с выполнена так, чтобы она была по существу такой же или немного меньшей, чем диаметр первого металлического провода 92а. Задание геометрического размера ширины D1, таким образом, позволяет первому металлическому проводу 92а быть надежно зажатым в первой соединительной части 84с, и, таким образом, первая соединительная часть 84с электрически соединяется с первым металлическим проводом 92а.

Широкая часть 84d сформирована так, чтобы она проходила от первой соединительной части 84с в сторону торцевой части 81b. Второй металлический провод 92b волоконно-оптического кабеля 90А располагается в пределах широкой части 84d. Ширина D2 широкой части 84d больше диаметра второго металлического провода 92b, и она является более широкой, чем ширина D1 первой соединительной части 84с, и, таким образом, широкая часть 84d выполнена так, чтобы она не соприкасалась с металлическим проводом 92b. Соответственно, с первой контактной частью 81 электрически соединяется только первый металлический провод 92а.

Как проиллюстрировано на фиг.8В, вторая контактная часть 82, которая представляет собой тонкий пластинчатый элемент, имеет U-образную форму при рассмотрении в предварительно заданном направлении L и содержит канавку 85, протяженную в направлении, ортогональном базовой части 83 (на иллюстрируемой схеме - в вертикальном направлении). Канавка 85 содержит нижнюю часть 85а, предусмотренную на стороне торцевой части 82а, и отверстие 85b, которое открывается к торцевой части 82b. Кроме того, в канавке 85 предусмотрена первая соединительная часть 85с, которая содержит отверстие 85b, и широкая часть 85d.

Первая соединительная часть 85с зажимает второй металлический провод 92b волоконно-оптического кабеля 90В в направлении ширины Н. Эта первая соединительная часть 85 с сформирована так, чтобы она проходила от по существу центральной части второй контактной части 82 к торцевой части 82b. Ширина D3 первой соединительной части 85с выполнена так, чтобы она была по существу такой же или немного меньшей, чем диаметр второго металлического провода 92b. Задание размера ширины D3, таким образом, позволяет второму металлическому проводу 92b быть надежно зажатым в первой соединительной части 85с, и, таким образом, первая соединительная часть 85с электрически соединяется со вторым металлическим проводом 92b.

Широкая часть 85d сформирована в по существу центральной части второй контактной части 82 и соединена с первой контактной частью 85с. Первый металлический провод 92а волоконно-оптического кабеля 90А располагается внутри широкой части 85d. Ширина D4 широкой части 85d больше диаметра первого металлического провода 92а и больше ширины D3 первой соединительной части 85с, и, в результате этого, широкая часть 85d выполняется такой, чтобы она не входила в контакт с первым металлическим проводом 92а. Соответственно, со второй контактной частью 82 электрически соединяется только второй металлический провод 92b.

Эта вторая контактная часть 82 содержит приподнятые части 86, 87 и 88. Приподнятые части 86, 87 и 88 сформированы так, чтобы они выступали в направлении ширины Н из боковой поверхности второй контактной части 82. Приподнятая часть 86 предусмотрена на стороне базовой части 83 на боковой поверхности, а приподнятая часть 88 предусмотрена на стороне торцевой части 82b на боковой поверхности. Приподнятая часть 87 предусмотрена между приподнятой частью 86 и приподнятой частью 88 на боковой поверхности.

Эти приподнятые части 86, 87 и 88 имеют форму зубьев пилы, при этом сторона торцевой части 82b является скошенной. В частности, приподнятые части 86, 87 и 88 содержат скошенные поверхности 86а, 87а и 88а, которые являются скошенными к внутренней стороне (приближаются к внутренней стороне) в соответствии с продвижением от торцевой части 82а к торцевой части 82b. Кроме того, приподнятые части 86, 87 и 88 содержат ортогональные поверхности 86b, 87b и 88b, которые являются по существу ортогональными к боковой поверхности.

Как для приподнятой части 87, так и для приподнятой части 88 высота выступания из боковой поверхности является по существу одинаковой. В то же время, высота выступания приподнятой части 86 выполнена так, чтобы она была больше высоты выступания приподнятой части 87 или приподнятой части 88. Обеспечение конфигурации, сформированной таким образом, позволяет легко вставлять контактную часть 80А в держатель 3А кабеля и в то же время предотвращать выпадение контактной части 80А из держателя 3А кабеля.

Базовая часть 83 отделяет и взаимно соединяет первую и вторую контактные части 81 и 82 в предварительно заданном направлении L и позволяет этим первой и второй частям 81 и 82 служить электрическими проводниками. Иными словами, при помощи базовой части 83 допускается обеспечение взаимного электрического соединения соединительной частью 84с в первой контактной части 81 и первой соединительной частью 85с во второй контактной части 82. Базовая часть 83 соприкасается с металлической пластиной 5, обеспеченной на корпусе 2, и формирует вторую соеди
