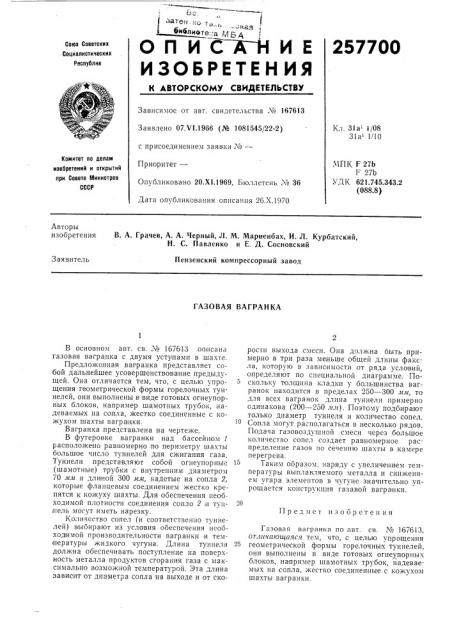

Реферат



ц

--ноя о II è"СЪИ

257700

И Е

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ 167613

Заявлено 07.V1.1966 (№ 1081545/22-2) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 20.Х1.1969. Ьюллетень ¹ 36

Дата опубликования описания 26.Х.1970

К,л. 31а 1/08

31а 1/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 27Ь

V 27Ь

УД К 621.745.343.2 (088.8) Авторы изобретения

В. А. Грачев, А. А. Черный, Л. М. Мариенбах, И. Л. Курбатский, Н. С. Павленко и Е. Д. Сосновский

Заявитель

Пензенский компрессорный завод

ГАЗОВАЯ ВАГРАНКА

Предмет изобретения

В основном авт. св. № 167613 описана газовая вагранка с двумя уступами в шахте.

Предложенная вагранка представляет собой дальнейшее усовершенствование предыдущей. Она отличается тем, что, с целью упрощения геометрической формы горелочных туннелей, они выполнены в виде готовых огнеупорных блоков, например шамотпых трубок, надеваемых на сопла, жестко соединенные с кожухом шахты вагранки.

Вагранка представлена на чертеже.

В футеровке вагранки над бассейном 1 расположено равномерно по периметру шахты большое число туннелей для сжигания газа.

Туннели представляют собой огнеупорные (шамотные) трубки с внутренним диаметром

70 мм и длиной 300 мм, надетые на сопла 2, которые фланцевым соединением жестко крепятся к кожуху шахты. Для обеспечения необходимой плотности соединения coII;Io 2 и тунснель могут иметь нарезку.

Количество сопел (и соответственно тунíåлей) выбирают из условия обеспечения необходимой производительности вагранки и температуры жидкого чугуна. Длина туннеля должна обеспечивать поступление на поверхность металла продуктов сгорания газа с максимально возможной температурой. Эта длина зависит от диаметра сопла яа выходе и от скорости выхода смеси. Она должна быть примерно в три раза меньше общей длины факеlа, которую в зависимости от ряда условий, определяют по специальной диаграмме. Поскольку толщина кладки у большинства вагранок находится в пределах 250 — 300 лм, то для всех вагранок длина туннели примерно одинакова (200 — 250 лл). Поэтому подбирают только диаметр туннеля и количество сопел.

Сопла могут располагаться в несколько рядов.

Подача газовоздушной смеси через большое количество сопел создает равномерное распределение газов по сечению шахты в камере перегрева.

15 Таким образом, наряду с увеличением темIIeparypI,I выплавляемого металла и снижением угара элементов в чугуне значительно упрощается конструкция газавой вагранки.

Газовая вагранка по авт. св. № 167613, Отличающаяся тем, что, с целью упрощения

25 геометрической формы I opeëo÷íûõ туннелей, они выполнены в виде готовых огнеупорных блоков, например шамотных трубок, надеваемых на сопла, жестко соединенные с кожухом шахты вагранки.
