Реферат



C.I..

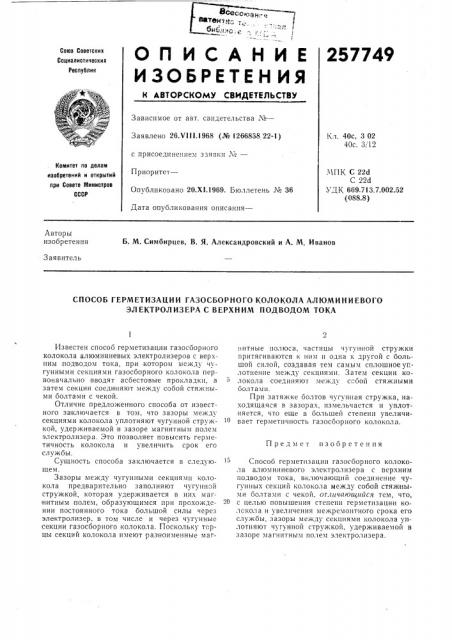

ОП ИСАНИЕ

И ЗОБ РЕ ТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

К,п. 40с, 3 02

40с. 31 12

Заявлено 26.VI I I.1968 (№ 1266838 22-1) с присоединением заявки №вЂ”

Комитет по репам изобретений и открытий при Совете Министров

СССР

ЧПК С 22d

С 22d

УД К 669.713.7.002.52 (088.8) Приоритет—

Опубликовано 20.XI.1969. Бюллетень № 36

Дата опубликования описания—

Авторы изобретения

Б. М. Симбирцев, В. Я. Александровский и А. М. Иванов

Заявитель

СПОСОБ ГЕРМЕТИЗАЦИИ ГАЗОСБОРНОГО КОЛОКОЛА АЛЮМИНИЕВОГО

ЭЛЕКТРОЛИЗЕРА С ВЕРХНИМ ПОДВОДОМ ТОКА

Предмет изобретения

Известен способ герметизации газосборного колокола алюминиевых электролизеров с верхним подводом тока, при котором между чугунными секциями газосборного колокола первоначально вводят асбестовые прокладки, а затем секции соединяют между собой стяжными болтами с чекой.

Отличие предложенного способа от известного заключается в том, что зазоры между секциями колокола уплотняют чугунной стружкой, удерживаемой в зазоре магнитным полем электролизера. Это позволяет повысить герметичность колокола и увеличить срок его службы.

Сущность способа заключается в следующем.

Зазоры между чугунными секциями колокола предварительно заполняют чугунной стружкой, которая удерживается в них магнитным полем, образующимся при прохождении постоянного тока большой силы через электролизер, в том числе и через чугунные секции газосборного колокола. Поскольку торцы секций колокола имеют разноименные магttèòíûå полюса, частицы чугунной стружки притягиваются к ним и одна к другой с большой силой, создавая тем самым сплошноеуплотненпе между секциями. Затем секции колокола соединяют между собой стяжными болтами.

При затяжке болтов чугунная стружка, находящаяся B зазорах, измельчастся и уплотняется, что еще в большей степени увеличивает герметичность газосборного колокола.

Способ герметизации газосборного колокола алюминиевого электролизера с верхним подводом тока, включающий соединение чугунных секций колокола между собой стяжными болтами с чекой, от.тачающайся тем, что, 20 с целью повышения степени герметизации колокола и увеличения межремонтного срока его службы, зазоры между секциями колокола уплотняют чугунной стружкой, удерживаемой в зазоре магнитным полем электролизера.
