Реферат

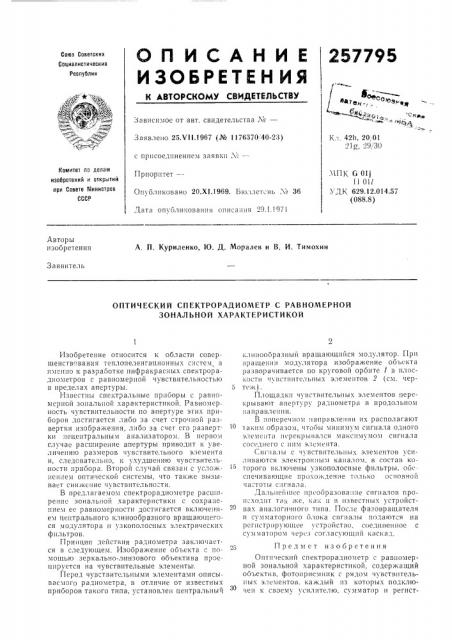

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

257795

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М—

Заявле1ю 25.Vll.1967 (111в 1176370 40-28) Кл. 4211, 20,01

21g, 2)9 30 с присоединением заявки М—

Комитет по делам изобретений и открытий при Совете Министров

СССР

П р и о р11тетв

Опубликовано 20.Xl.1969. Вюллетснь . м 36

Дата опубликования описа 1ия 29.1.1,71.ЧПК G Olj

11 Oll

УДК 629.12.014.57 (088.8) Авторы изобретения

А, П. Куриленко, Ю. Д. Моралев и В. И, Тимохин

Заявитель

ОПТИЧЕСКИЙ СПЕКТРОРАДИОМЕТР С РАВНОМЕРНОЙ

ЗОНАДЪНОЙ ХАРАКТЕРИСТИКОЙ

Изобретение относится к области совершенствования теплопеленг3UHQHHblx с:,тстем 3 именно к разработке инфракрасных спектрорадиометров с равномерной чувствительностью в пределах апертуры.

Известны спектральные приборы с равномерной зональной характеристикой, РавномерIIocTI> чувствительности по апертуре этих приборов достигается либо за счет -трочной развертки изображения, либо за счет его развертки нецентральным анализатором. В первом случае расширение апертуры приводит к увеличени)о размеров чувствительного элемента и, следовательно, к ухудшению чувствительности прибора. Второй случай связан с усложнеисием оптической системы, что также вызывает снихкс11ие чувствительности, В предлагаемом спектрорадиометре расширение зональной характеристики с сохра-Ieнием ес равномерности достигается включением центрального клинообразного вращающегося модулятора и узкополосных электрических фильтров.

Принцип действия радиометра заключается в следующем. Изображение об.ьекта с помощью зеркально-линзового объектива проецируется на чувствительные элементьг.

Перед чувствительными элементами описываемого радиометра, в отличие от известных приборов такого типа, установлен центральный клинообразный вращающийся модулятор. При вращении модулятора изображение объекта разворачивается по круговой орбите 1 в плоскости 1увствительных элементов 2 (см. чер5 теж).

Площадки чувствительных элементов перекрывают апертуру ра;1иометра в продольном

1! 3 и Р 3 ВЛЕ! 1 И И.

В поперечном 11аправле)1ии их располагают

1аким образом, чтооы минимум сигнала одного элеме;1та перекрывался максимумом си)ч)ала соседнсго с ним элемента.

Сиг)1алы с чувствительных элементов усиливаются электрон)1ым каналом, в состав коIopoio включены узкополосные фильтры, оооспечивающие прохо)кдение только Основной

>13стоты с)1гнала, Дальнейшее преооразова:1:1е сигналов llpoисходит так же, как и в известш)х устройствах аналогичного типа. После фазовращателя и сумматорногî o 10K3 снгналы подаются на регистрирующее устройство, соединенное с сумматором >1ерсз согласующий каскад.

25 Предмет изобретения

Оптический спектрорадиометр с равномерной зональной характеристикой. содержащий объектив, фотоприемник с рядом чувствительных элементов. каждый из которых 110дключен к своему усилителю, сумматор и регист257795

Редактор В. Кузнецов Текред 3. H. Тараненко Корректор Н. Л. Бронская

Заказ 25!!2400 Тира>к 480 Подписное

ЦПИИПИ Комитета по делам изобретений и открытий при Говете Министров (C.C!:

Москва,, 4(-35, I аушская иаб., д. 4, 5

Тип. Харьк <)>и>и пред «Патент» рирующее устройство, соединенное с сумматором через согласующий каскад, от.гичаюи4ийся тем, что, с целью чпрощения оптической системы и повышения чувствительности по всей апертуре радиометра, в него меикду приемником излучения и объективом введен центральный клинообразный вращающийся модулятор излучения, а в усилительные тракты прибора включены узкополосные электриче5 ские фильтры.
