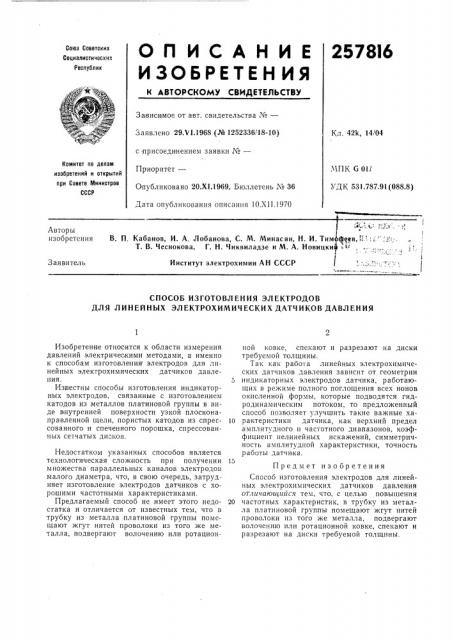

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2578I6

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 29.V I.1968 (№ 1252336/18-10) с присоединением заявки М—

Приоритет—

Опубликовано 20.XI.1969. Бюллетень М 36

Дата опубликования описания 10.Х11.1970

Кл. 42k, 14/04

Комитет по делам изобретений и открытий при Совете Министров

СССР,ЧПК G Oll

УДК 531.787.91(088.8) Авторы изобретения

В. П. Кабанов, И. А. Лобанова, С. М. Минасян, Н. И. Тимбф ев, 11 .. -. :."

T В. Чеснокова, Г. Н. Чиквиладзе и М. А. Новицки "1

Институт электрохимии АН СССР

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

ДЛЯ ЛИНЕЙНЪ|Х ЭЛЕКТРОХИМИЧЕСКИХ ДАТЧИКОВ ДАВЛЕНИЯ

Изобретение относится к области измерения давлений электрическими методами, а именно к способам изготовления электродов для линейных электрохимических датчиков давления.

Известны способы изготовления индикаторных электродов, связанные с изготовлением катодов из металлов платиновой группы в виде внутренней поверхности узкой плосконаправленной щели, пористых катодов из спрессованного и спеченного порошка, спрессованных сетчатых дисков.

Недостатком указанных способов является технологическая сложность при получении множества параллельных каналов электродов малого диаметра, что, в свою очередь, затрудняет изготовление электродов датчиков с хорошими частотными характеристиками.

Предлагаемый способ не имеет этого недостатка и отличается от известных тем, что в трубку из металла платиновой группы помещают жгут нитей проволоки из того же металла, подвергают волочению или ротационной ковке, спекают и разрезают на диски требуемой толщины.

Та» как работа линейных электрохимических датчиков давления зависит от геометрии

5 индикаторных электродов датчика, работающих в режиме полного поглощения всех ионов окисленной формы, которые подводятся гидродинамическим потоком, то предложенный способ позволяет улучшить такие важные ха10 рактеристикп датчика, как верхний предел амплитудного и частотного диапазонов, коэффициент нелинейных искажений, симметричность амплитудной характеристики, точность работы датчика.

Предмет изобретения

Способ изготовления электродов для линейных электрохимических датчиков давления отличающийся тем, что, с целью повышения

20 частотных характеристик, в трубку из металла платиновой группы помещают жгут нитей проволоки нз того же металла, подвергают волочению или ротационной ковке, спекают и разрезают на диски требуемой толщины.
