Бесфланцевое соединение с уплотнительной мембраной
Патент 2578238
Авторы
Правообладатели
Классы МПК
Бесфланцевое соединение с уплотнительной мембраной
Иллюстрации
Изобретение относится к уплотнительной технике. Бесфланцевое соединение содержит две неподвижные между собой детали, выполненные одна в виде корпуса, другая в виде крышки с кольцевым упором, разрезное кольцо, уплотнительную мембрану. Соответствующее расположение опоры для крышки в исходном положении позволяет упростить установку разрезного кольца и уменьшить уплотняемый зазор соединения, а уплотнительная мембрана выполнена в виде гофры сильфона с наружным расположением приварных швов и приварена к корпусу и крышке. Изобретение позволяет повысить надежность соединения. 1 ил.
Реферат
Изобретение относится к уплотнительной технике и может быть использовано для оборудования, работающего под внутренним давлением среды, в частности на подогревателях, химических аппаратах или другом оборудовании.
Известно самоуплотняющееся бесфланцевое соединение с разрезным кольцом, в котором соединительный элемент, разрезное кольцо, и самоуплотняющийся элемент, кольцевая грундбукса Т-образного сечения, работают раздельно (Патент №2525286 от 03.09.2013).
Недостатком такого устройства является трудность обеспечения минимальных зазоров на больших диаметрах обработки деталей узла самоуплотнения.
Сущность изобретения
Неподвижные между собой детали соединены разрезным кольцом, соответствующее размещение опоры для внутренней детали в исходном положении позволяет упростить установку разрезного кольца и уменьшить уплотняемый зазор, а уплотняемая мембрана выполнена в виде гофры сильфона с наружным расположением приварных швов.
Цель изобретения - обеспечить возможность замены фланцевых соединений больших диаметров на бесфланцевые соединения для повышения надежности и снижения трудозатрат при изготовлении и при ремонтном обслуживании оборудования.

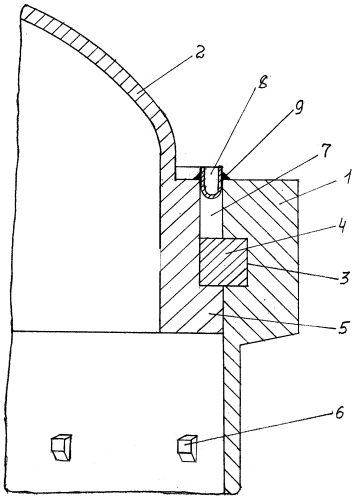

На чертеже изображено предлагаемое устройство кольцеразрезного соединения корпуса 1 с крышкой 2 водяной камеры подогревателя. В пазу 3 корпуса 1 установлено разрезное кольцо 4, в которое упирается упор 5 крышки 2. Корпус 1 имеет опоры 6 для установки крышки 2 в исходное положение. В уплотняемом зазоре 7 установлена уплотняемая мембрана 8 с приварными швами 9.
Сборка предлагаемого кольцеразрезного соединения осуществляется в следующей последовательности. В корпус 1 устанавливают крышку 2 в исходное положение на опоры 6, в паз 3 корпуса 1 устанавливают разрезное кольцо 4. Крышку 2 поднимают до упора с разрезным кольцом 4, в уплотняемый зазор 7 устанавливают уплотнительную мембрану 8 и приваривают к корпусу 1 и крышке 2 приварными швами 9.
При создании внутреннего давления среды разрезное кольцо 4 воспринимает усилие соединения, а уплотнительная мембрана 8 с приварными швами 9 воспринимают усилие в разы меньше усилия соединения.
Разборка соединения осуществляется в следующей последовательности. Механическим путем удаляются приварные швы 9, вынимается уплотнительная мембрана 8, крышка 2 опускается на опоры 6, из паза 3 вынимается разрезное кольцо 4, крышка 2 вынимается из корпуса 1.
Бесфланцевое соединение, содержащее две неподвижные между собой детали, одна из которых выполнена в виде корпуса, другая в виде крышки с упором, соединенные разрезным кольцом, при этом корпус выполнен с опорами для размещения крышки в исходном положении и возможности установки разрезного кольца, а уплотнительная мембрана установлена в уплотняемый зазор и приварена к корпусу и крышке.
