Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к ламинированному композиционному компоненту и более конкретно - к методике для дальнейшего улучшения восприятия ламинированного композиционного компонента, которому придаются пружинящие характеристики посредством упругой деформации множественных выступов.

УРОВЕНЬ ТЕХНИКИ

[0002] Существует известный ламинированный композиционный компонент, который включает в себя: (а) первый элемент, имеющий предопределенную контактирующую поверхность; и (b) второй элемент, сделанный из способного упруго деформироваться полимерного материала, имеющий пластинчатую часть, которая по существу параллельна контактирующей поверхности, и имеющий множественные выступы, которые формируются как одно целое с пластинчатой частью и которые выступают к контактирующей поверхности таким образом, что между контактирующей поверхностью и пластинчатой частью формируется пространство, причем второй элемент располагается так, чтобы он был ламинирован на первый элемент выступами к контактирующей поверхности, причем (с) пружинящие характеристики придаются ламинированному композиционному компоненту, когда дальние концы выступов прижимаются к контактирующей поверхности и таким образом упруго деформируются. Компонент, описанный в Патентном документе 1, является примером ламинированного композиционного компонента и относится к внутреннему компоненту (подлокотник, и т.п.) для транспортного средства. Патентный документ 1 описывает методику улучшения восприятия (ощущения мягкости) элемента обивки, который является вторым элементом, посредством упругой деформации множественных выступов в форме штырька, сформированных на задней поверхности элемента обивки. Патентный документ 1 также описывает методику, в которой вместо выступов в форме штырька формируются ребра.

ДОКУМЕНТ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

ПАТЕНТНЫЙ ДОКУМЕНТ

[0003] [Патентный документ 1] Японская опубликованная патентная заявка №2003-103676

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ПРОБЛЕМА, КОТОРУЮ РЕШАЕТ ИЗОБРЕТЕНИЕ

[0004] Однако в таком обычном ламинированном композиционном компоненте формируются простые столбчатые выступы. Следовательно, способ деформации (направление изгиба и т.п.) во время упругого деформирования выступов приложенным давлением является неустойчивым, что вызывает проблему, заключающуюся в возможности изменения восприятия ламинированного композиционного компонента. Когда вместо множественных выступов формируются ребра, жесткость становится высокой, что мешает получить ощущение достаточной мягкости.

[0005] Настоящее изобретение выполнено в свете вышеописанных обстоятельств, и его задачей является дополнительное улучшение восприятия ламинированного композиционного компонента, которому пружинящие характеристики придаются посредством упругой деформации множественных выступов.

СРЕДСТВА ДЛЯ РЕШЕНИЯ ПРОБЛЕМЫ

[0006] Для того чтобы решить эту задачу, первый аспект настоящего изобретения предлагает ламинированный композиционный компонент, включающий в себя: (а) первый элемент, который имеет предопределенную контактирующую поверхность; и (b) второй элемент, изготовленный из способного упруго деформироваться полимерного материала, имеющий пластинчатую часть, которая по существу параллельна контактирующей поверхности, и имеющий множественные выступы, которые формируются как одно целое с пластинчатой частью и которые выступают в направлении к контактирующей поверхности таким образом, что между контактирующей поверхностью и пластинчатой частью формируется пространство, причем второй элемент располагается так, чтобы он был ламинирован на первый элемент выступами к контактирующей поверхности, причем (с) пружинящие характеристики придаются ламинированному композиционному компоненту, когда дальние концы выступов прижимаются к контактирующей поверхности и таким образом упруго деформируются, причем ламинированный композиционный компонент характеризуется тем, что (d) пластинчатая часть усеяна множественными выступами, и жесткость при изгибе каждого из выступов под воздействием сжимающей нагрузки (давления, прикладываемого в осевом направлении) является анизотропной вокруг оси выступа.

[0007] Второй аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в первом аспекте настоящего изобретения, в котором каждый из выступов имеет удлиненную форму в плоской проекции, если смотреть в направлении, перпендикулярном пластинчатой части.

[0008] Третий аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в первом или втором аспекте настоящего изобретения, в котором множественные выступы расположены так, чтобы они образовывали соответствующие стороны каждого из множества многоугольников, которые образуют решетчатую структуру, в котором каждая из сторон каждого из множества многоугольников перекрывается соответствующей стороной смежного многоугольника.

[0009] Четвертый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в третьем аспекте настоящего изобретения, в котором (а) множественные выступы имеют одну и ту же форму, и каждый из множественных выступов выполнен с возможностью сгибаться и деформироваться в определенном направлении вокруг его оси; (b) решетчатая структура формируется последовательным повторением многоугольников, имеющих одну и ту же четырехугольную форму или одну и ту же шестиугольную форму; и (с) выступы располагаются на соответствующих сторонах каждого из многоугольников таким образом, что каждая из сторон имеет один выступ и направление изгиба каждого из выступов является направлением внутрь или направлением наружу относительно соответствующего многоугольника, и выступы расположены так, что направления изгиба выступов поочередно инвертируются вокруг центральной линии соответствующего многоугольника.

[0010] Пятый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в третьем или четвертом аспекте настоящего изобретения, в котором решетчатая структура является сотовой структурой, сформированной путем последовательного повторения правильных шестиугольников, имеющих одинаковый размер, используемых в качестве многоугольников.

[0011] Шестой аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в любом из аспектов настоящего изобретения с первого по пятый, в котором каждый из выступов имеет асимметричную форму в вертикальном поперечном сечении в конкретном положении вокруг его оси.

[0012] Седьмой аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в шестом аспекте настоящего изобретения, в котором одна из пары боковых стенок каждого из выступов, находящихся на соответствующих сторонах выступа в вертикальном поперечном сечении, имеет в значительной степени наклонную поверхность, которая наклонена внутрь к стороне дальнего конца выступа на большую величину, чем другая боковая стенка.

[0013] Восьмой аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в любом из аспектов настоящего изобретения с первого по пятый, в котором форма угла, под которым основная часть каждого из выступов выступает из пластинчатой части, изменяется вокруг оси выступа.

[0014] Девятый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в любом из аспектов настоящего изобретения с первого по пятый, в котором материал каждого из выступов изменяется вокруг оси выступа.

[0015] Десятый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в любом из аспектов настоящего изобретения с первого по девятый, в котором (а) ламинированный композиционный компонент представляет собой пластинчатый панельный компонент; (b) второй элемент представляет собой поверхностный элемент; (с) первый элемент представляет собой пластинчатый основной элемент, который изготавливается из полимерного материала, являющегося более твердым, чем второй элемент; и (d) поверхность основного элемента функционирует как контактирующая поверхность, и поверхностный элемент располагается так, чтобы он был ламинирован на поверхности основного элемента и был неподвижно прикреплен к основному элементу.

[0016] Одиннадцатый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в десятом аспекте настоящего изобретения, в котором элемент обивки неподвижно крепится к поверхности пластинчатой части поверхностного элемента, формируя поверхность, находящуюся на той стороне, которая противоположна стороне, на которой расположены выступы, с тем, чтобы сформировать трехслойную структуру, целиком включающую в себя пластинчатый основной элемент.

[0017] Двенадцатый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в любом из аспектов настоящего изобретения с первого по девятый, в котором (а) ламинированный композиционный компонент представляет собой пластинчатый панельный компонент; (b) первый элемент представляет собой пластинчатый поверхностный элемент, изготовленный из способного упруго деформироваться полимерного материала; и (с) второй элемент неподвижно крепится к пластинчатому основному элементу таким образом, что задняя поверхность пластинчатой части, противоположная стороне, на которой расположены выступы, находится в тесном контакте с пластинчатым основным элементом.

[0018] Тринадцатый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в десятом или одиннадцатом аспекте настоящего изобретения, в котором в основном элементе предусмотрен входной порт для ввода теплоносителя, который поступает от кондиционера в пространство между основным элементом и поверхностным элементом, и теплоноситель подается в это пространство.

[0019] Четырнадцатый аспект настоящего изобретения предлагает ламинированный композиционный компонент, предложенный в десятом или одиннадцатом аспекте настоящего изобретения, в котором (а) поверхностный элемент ламинирован на основной элемент так, чтобы герметично запечатать пространство между поверхностным элементом и основным элементом, и неподвижно крепится к основному элементу; и (b) пространство заполнено сжатым газом, и пластинчатая часть поверхностного элемента поддерживается сжатым газом.

ЭФФЕКТ ИЗОБРЕТЕНИЯ

[0020] В таком ламинированном композиционном компоненте пластинчатая часть усеяна множественными выступами, и жесткость при изгибе каждого выступа при сжимающей нагрузке является анизотропной вокруг оси выступа. Следовательно, каждый выступ легко сгибается и деформируется в конкретном направлении, определенном анизотропией, и ощущение мягкости (амортизационные характеристики) улучшается. В дополнение к этому, возможно управлять направлением изгиба (наклона) каждого выступа. Следовательно, способ деформации (направление изгиба и т.п.) каждого выступа во время упругой деформации становится устойчивым, и изменения в ощущениях при нажиме на выступы пальцем или рукой подавляются.

[0021] Второй аспект настоящего изобретения заключается в том, что каждый выступ имеет удлиненную форму в плоской проекции. Поскольку каждый выступ легко сгибается и деформируется в направлении, перпендикулярном продольному направлению, и является трудно сгибаемым и деформируемым в продольном направлении, способ деформации каждого выступа во время упругой деформации становится устойчивым, и изменения в ощущениях при нажиме на выступы пальцем или рукой подавляются. Например, когда форма в плоской проекции является простой прямоугольной формой, структура пресс-формы для литья под давлением является простой. В результате, возможно уменьшить стоимость производства и сформировать структуру с низкими затратами.

[0022] В третьем аспекте настоящего изобретения выступы расположены так, чтобы они образовывали соответствующие стороны каждого из множества многоугольников, так что формируется решетчатая структура, в которой множество многоугольников расположены последовательно смежно друг другу. Следовательно, множественные выступы формируются в виде равномерного рисунка, и изменения в ощущениях при нажиме на выступы пальцем или рукой подавляются. Когда положения выступов смещены друг от друга в соответствии с соответствующими сторонами в решетчатой структуре, направления изгиба выступов соответственно изменяются. Следовательно, получается подходящее ощущение жесткости (отсутствие чрезмерного ощущения мягкости), потому что выступы поддерживают друг друга. Следовательно, возможно получить дополнительное превосходное ощущение благодаря комбинации подходящего ощущения жесткости и ощущения мягкости, которая получается при упругой деформации выступов.

[0023] Четвертый аспект настоящего изобретения заключается в том, что множественные выступы имеют одну и ту же форму, и каждый из множественных выступов выполнен с возможностью сгибаться и деформироваться в определенном направлении вокруг его оси. В решетчатой структуре, которая формируется последовательным повторением многоугольников, имеющих одну и ту же четырехугольную форму или одну и ту же шестиугольную форму, выступы располагаются на соответствующих сторонах каждого из многоугольников таким образом, что каждая из сторон имеет один выступ, и направление изгиба каждого из выступов является направлением внутрь или направлением наружу относительно соответствующего многоугольника, и выступы расположены так, что направления изгиба выступов поочередно инвертируются вокруг центральной линии соответствующего многоугольника. Следовательно, способ деформации выступов в единичном многоугольнике по существу является тем же самым, что и во всей области, независимо от того факта, что каждый выступ выполнен с возможностью сгибаться и деформироваться в определенном направлении вокруг его оси. Соответственно, получается однородное ощущение.

[0024] Пятый аспект настоящего изобретения заключается в том, что решетчатая структура, которая формируется множественными выступами, является сотовой структурой, сформированной путем последовательного повторения правильных шестиугольников, имеющих одинаковый размер, используемых в качестве многоугольников. Например, когда положения выступов смещены относительно друг друга на 60≡ или на 120≡ в соответствии со сторонами в правильных шестиугольниках, анизотропия упругой деформации при давящей нагрузке подавляется по сравнению с квадратной решетчатой структурой. Следовательно, однородное ощущение получается даже при давящей нагрузке, приложенной в наклонном направлении.

[0025] В шестом аспекте настоящего изобретения вертикальное поперечное сечение в конкретном положении вокруг оси каждого выступа имеет асимметричную форму. Следовательно, каждый выступ всегда упруго деформируется одним и тем же образом, изменения в ощущениях подавляются, и по существу устойчиво получается одно и то же ощущение. В дополнение к этому становится возможным управлять направлением изгиба (наклона) и легкостью изгиба выступов на основе поперечного сечения с асимметричной формой. Следовательно, путем расположения выступов таким образом, что выступы не входят в контакт друг с другом во время деформации изгиба, становится возможным надежно получить предопределенное ощущение мягкости.

[0026] В седьмом аспекте настоящего изобретения одна из пары боковых стенок, находящихся на соответствующих сторонах в вертикальном поперечном сечении, имеет в значительной степени наклонную поверхность, которая наклонена внутрь к стороне дальнего конца выступа на большую величину, чем другая боковая стенка. Следовательно, каждый выступ легко сгибается в направлении стороны, противоположной стороне, на которой сформирована поверхность с большим наклоном. Соответственно, становится возможным дополнительно улучшить ощущение мягкости, получаемое при упругой деформации выступов. В дополнение к этому, путем управления легкостью изгиба каждого выступа посредством изменения угла и диапазона наклона поверхности с большим наклоном становится возможным легко регулировать ощущение мягкости. В дополнение к этому, становится возможным управлять направлением изгиба на основе положения, в котором формируется поверхность с большим наклоном. Следовательно, путем расположения выступов таким образом, что выступы не входят в контакт друг с другом во время деформации изгиба, выступы располагаются настолько плотно, насколько это возможно. Таким образом, становится возможным надежно получить предопределенное ощущение мягкости при упругой деформации, одновременно подавляя изменения в ощущениях из-за присутствия и отсутствия выступов.

[0027] Восьмой аспект настоящего изобретения заключается в том, что форма угла, под которым основная часть каждого из выступов выступает из пластинчатой части, изменяется вокруг оси выступа. Поскольку каждый выступ легко сгибается и деформируется в конкретном направлении, определяемом формой угла, способ деформации во время упругой деформации каждого выступа становится устойчивым, и изменения в ощущениях при нажиме на выступы пальцем или рукой подавляются. В дополнение к этому, становится возможным управлять направлением изгибом (наклона) и легкостью изгиба выступов на основе изменений формы угла. Следовательно, путем расположения выступов таким образом, что выступы не входят в контакт друг с другом во время деформации изгиба, выступы располагаются настолько плотно, насколько это возможно. Таким образом, становится возможным надежно получить предопределенное ощущение мягкости при упругой деформации, одновременно подавляя изменения в ощущениях из-за присутствия и отсутствия выступов.

[0028] Девятый аспект настоящего изобретения заключается в том, что материал каждого из выступов изменяется вокруг оси выступа. Поскольку каждый выступ легко сгибается и деформируется в конкретном направлении, определяемом материалом, способ деформации каждого выступа во время упругой деформации становится устойчивым, и изменения в ощущениях при нажиме на выступы пальцем или рукой подавляются. В дополнение к этому, становится возможным управлять направлением изгибом (наклона) и легкостью изгиба выступов на основе изменений в материале. Следовательно, путем расположения выступов таким образом, что выступы не входят в контакт друг с другом во время деформации изгиба, выступы располагаются настолько плотно, насколько это возможно. Таким образом, становится возможным надежно получить предопределенное ощущение мягкости при упругой деформации, одновременно подавляя изменения в ощущениях из-за присутствия и отсутствия выступов.

[0029] Десятый аспект настоящего изобретения заключается в том, что ламинированный композиционный компонент является пластинчатым панельным компонентом. Второй элемент является поверхностным элементом; первый элемент является пластинчатым основным элементом, который является более твердым, чем второй элемент; и поверхностный элемент располагается так, чтобы он был ламинирован на поверхности основного элемента и был неподвижно прикреплен к основному элементу. В сконфигурированном таким образом панельном компоненте, когда пластинчатая часть поверхностного элемента нажимается пальцем или рукой, получается превосходное ощущение при упругой деформации выступов поверхностного элемента. Таким образом, соответственно получаются выгодные эффекты в аспектах настоящего изобретения с первого по девятый. Когда поверхностный элемент изготавливается из двухслойной структуры, имеющей только первый элемент и второй элемент, становится возможным уменьшить стоимость производства.

[0030] Одиннадцатый аспект настоящего изобретения заключается в том, что элемент обивки неподвижно прикрепляется к поверхностному элементу в панельном компоненте, предложенном в десятом аспекте настоящего изобретения. Поверхность пластинчатой части, находящаяся на стороне, противоположной той стороне, на которой расположены выступы, покрывается элементом обивки. Следовательно, даже если на пластинчатой части имеет место дефект, неравномерный глянец и т.п. из-за выступов, этот дефект, неравномерный глянец и т.п., не виден снаружи, и повреждение поверхностного элемента предотвращается. Следовательно, диапазон выбора полимерного материала поверхностного элемента расширяется, и гибкость дизайна в форме и т.п. каждого выступа в связи с ощущениями увеличивается. Следовательно, становится возможным дополнительно легко и подходящим образом отрегулировать ощущения.

[0031] Двенадцатый аспект настоящего изобретения заключается в том, что ламинированный композиционный компонент является пластинчатым панельным компонентом. Первый элемент является пластинчатым поверхностным элементом, изготовленным из мягкого, способного упруго деформироваться полимерного материала; а второй элемент неподвижно крепится к пластинчатому основному элементу таким образом, что задняя поверхность пластинчатой части, противоположная стороне, на которой расположены выступы, находится в тесном контакте с пластинчатым основным элементом. В сконфигурированном таким образом панельном компоненте при нажатии на поверхностный элемент (первый элемент) пальцем или рукой задняя поверхность (контактирующая поверхность) поверхностного элемента прижимается к дальним концам выступов второго элемента. Следовательно, при упругой деформации выступов получается превосходное ощущение. Таким образом, получаются выгодные эффекты в аспектах настоящего изобретения с первого по девятый соответственно. Второй элемент, у которого есть выступы, покрывается поверхностным элементом (первым элементом), и пластинчатая часть второго элемента прикрепляется к основному элементу. Следовательно, даже если на той поверхности пластинчатой части, которая находится напротив стороны, на которой формируются выступы, имеет место дефект, неравномерный глянец и т.п., они не видны снаружи. Таким образом, диапазон выбора полимерного материала второго элемента расширяется, и гибкость дизайна в форме и т.п. каждого выступа в связи с ощущениями увеличивается. Следовательно, становится возможным дополнительно легко и подходящим образом отрегулировать ощущения.

[0032] В тринадцатом аспекте настоящего изобретения в основном элементе (первом элементе) предусмотрен входной порт для ввода теплоносителя, который поступает от кондиционера в пространство между основным элементом и поверхностным элементом (вторым элементом). Следовательно, становится возможным регулировать температуру при помощи теплоносителя, тем самым дополнительно улучшая ощущение от пластинчатой части поверхностного элемента.

[0033] В четырнадцатом аспекте настоящего изобретения пространство между основным элементом (первый элемент) и поверхностным элементом (второй элемент) заполнено сжатым газом, и пластинчатую часть поверхностного элемента поддерживает сжатый газ. Следовательно, становится возможным придать подходящее ощущение жесткости частям, отличающимся от выступов, обеспечивая таким образом дальнейшее улучшение ощущения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

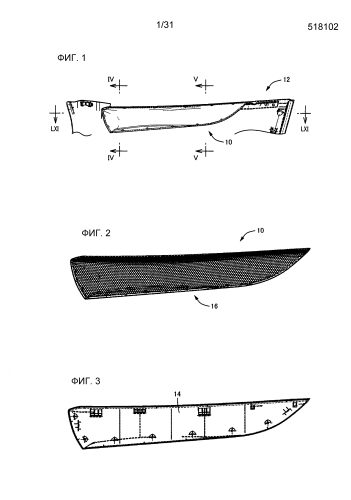

[0034] Фиг. 1 представляет собой вид, который показывает верхнюю часть отделки дверцы транспортного средства, которая имеет украшение, которое является одним вариантом осуществления настоящего изобретения и является схематическим видом со стороны декоративной поверхности (изнутри транспортного средства).

Фиг. 2 представляет собой вид, который показывает только украшение дверцы транспортного средства, изображенное на Фиг. 1, и является видом в перспективе множественных малых выступов, сформированных на задней поверхности поверхностного элемента, если смотреть со стороны декоративной поверхности.

Фиг. 3 представляет собой вид, который показывает основной элемент украшения, изображенного на Фиг. 2, с удаленным поверхностным элементом.

Фиг. 4 представляет собой увеличенное поперечное сечение по линии IV-IV, изображенной на Фиг. 1.

Фиг. 5 представляет собой увеличенное поперечное сечение по линии V-V, изображенной на Фиг. 1.

Фиг. 6 представляет собой вид, который иллюстрирует множественные малые выступы, сформированные на задней поверхности поверхностного элемента. Фиг. 6(а) представляет собой вид сверху, показывающий малые выступы в состоянии, когда размер каждого малого выступа близок к истинному размеру, а Фиг. 6 (b) представляет собой увеличенный вид сверху, который показывает часть VIb, изображенную на Фиг. 6 (а).

Фиг. 7 представляет собой увеличенное вертикальное поперечное сечение по линии VII-VII, изображенной на Фиг. 6 (b).

Фиг. 8 представляет собой увеличенное вертикальное поперечное сечение по линии VIII-VIII, изображенной на Фиг. 6 (b).

Фиг. 9 представляет собой вид, который иллюстрирует другой вариант осуществления настоящего изобретения и вид сверху, соответствующий Фиг. 6 (b).

Фиг. 10 представляет собой увеличенное вертикальное поперечное сечение по линии Х-Х, изображенной на Фиг. 9.

Фиг. 11 представляет собой увеличенное вертикальное поперечное сечение по линии XI-XI, изображенной на Фиг. 9.

Фиг. 12 представляет собой вид в перспективе малых выступов, показанных на Фиг. 9.

Фиг. 13 представляет собой вид направления изгиба каждого малого выступа контурной стрелкой, добавленной к виду сверху, изображенному на Фиг. 9.

Фиг. 14 представляет собой вид, который иллюстрирует способ испытания для определения корреляции между силой реакции и величиной перемещения для двух типов малых выступов, изображенных на Фиг. 6 и Фиг. 9.

Фиг. 15 представляет собой график характеристических кривых корреляции между силой реакции и величиной перемещения, определенных в соответствии со способом испытания, изображенным на Фиг. 14.

Фиг. 16 представляет собой вид, который иллюстрирует другой вариант осуществления, в котором элемент обивки крепится к поверхностному элементу, и представляет собой поперечное сечение, соответствующее Фиг. 4.

Фиг. 17 представляет собой вид, который иллюстрирует другой вариант осуществления, в котором первый элемент является поверхностным элементом, а второй элемент устанавливается на основной элемент, и представляет собой поперечное сечение, соответствующее Фиг. 4.

Фиг.18 представляет собой вид, который иллюстрирует другой вариант осуществления, в котором форма каждого малого выступа отличается друг от друга, и показывает три проекции каждого малого выступа.

Фиг. 19 представляет собой вид в перспективе каждого малого выступа, изображенного на Фиг. 18.

Фиг. 20 представляет собой вид, который иллюстрирует еще один вариант осуществления, в котором форма каждого малого выступа отличается друг от друга, и показывает три проекции каждого малого выступа.

Фиг. 21 представляет собой вид в перспективе каждого малого выступа, изображенного на Фиг. 20.

Фиг. 22 представляет собой вид, который иллюстрирует вариант осуществления, в котором три малых выступа, показанных на Фиг. 6(b), соединены друг с другом, и показывает три проекции каждой группы малых выступов.

Фиг. 23 представляет собой вид в перспективе каждой группы малых выступов, изображенной на Фиг. 22.

Фиг. 24 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, и является видом сверху, соответствующим Фиг. 6 (b).

Фиг. 25 представляет собой увеличенное вертикальное поперечное сечение по линии XXV-XXV, изображенной на Фиг. 24.

Фиг. 26 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, и является видом сверху, соответствующим Фиг. 6 (b).

Фиг. 27 представляет собой увеличенное вертикальное поперечное сечение по линии XXVII-XXVII, изображенной на Фиг. 26.

Фиг. 28 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, и является видом сверху, соответствующим Фиг. 6 (b).

Фиг. 29 представляет собой увеличенное вертикальное поперечное сечение по линии XXIX-XXIX, изображенной на Фиг. 28.

Фиг. 30 представляет собой вид, который иллюстрирует пример, в котором каждый малый выступ расположен так, чтобы он был наклонным относительно соответствующей из сторон каждого из правильных шестиугольников, которые составляют решетчатую структуру в варианте осуществления, изображенном на Фиг. 9.

Фиг. 31 представляет собой вид, который показывает диапазон (часть, обозначенную штриховкой), когда каждый малый выступ упруго деформируется в варианте осуществления, изображенном на Фиг. 30, по сравнению с вариантом осуществления, изображенным на Фиг. 9.

Фиг. 32 представляет собой график, показывающий результаты, полученные при определении корреляции между силой реакции и величиной перемещения в соответствии со способом испытания, изображенным на Фиг. 14, для двух типов малых выступов, высота каждого из которых различается в варианте осуществления, изображенном на Фиг. 30.

Фиг. 33 представляет собой вид, который иллюстрирует пример, в котором отношение сторон изменено по сравнению с вариантом осуществления, изображенным на Фиг. 6.

Фиг. 34 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, в котором каждый малый выступ имеет трапециевидную форму при виде сверху, и в значительной степени наклонная поверхность формируется на стороне нижнего основания трапециевидной формы. Фиг. 34 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 34 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 35 представляет собой вертикальное поперечное сечение по линии XXXV-XXXV, изображенной на Фиг. 34 (b).

Фиг. 36 представляет собой вид в перспективе малых выступов, изображенных на Фиг. 34.

Фиг. 37 представляет собой вид, который иллюстрирует первый модифицированный пример, в котором каждый малый выступ имеет при виде сверху квадратную форму, и в значительной степени наклонная поверхность не формируется. Фиг. 37 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 37 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 38 представляет собой вертикальное поперечное сечение по линии XXXVIII-XXXVIII, изображенной на Фиг. 37 (b).

Фиг. 39 представляет собой вертикальное поперечное сечение по линии XXXIX-XXXIX, изображенной на Фиг. 37 (b).

Фиг. 40 представляет собой вид в перспективе малых выступов, изображенных на Фиг. 37.

Фиг. 41 представляет собой вид, который иллюстрирует второй модифицированный пример, в котором каждый малый выступ имеет при виде сверху квадратную форму, и в значительной степени наклонная поверхность формируется. Фиг. 41 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 41 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 42 представляет собой вертикальное поперечное сечение по линии XLII-XLII, изображенной на Фиг. 41 (b).

Фиг. 43 представляет собой вертикальное поперечное сечение по линии XLIII-XLIII, изображенной на Фиг. 41 (b).

Фиг. 44 представляет собой вид, который иллюстрирует третий модифицированный пример, в котором каждый малый выступ имеет при виде сверху трапециевидную форму, и в значительной степени наклонная поверхность не формируется. Фиг. 44 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 44 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 45 представляет собой вертикальное поперечное сечение по линии XLV-XLV, изображенной на Фиг. 44 (b).

Фиг. 46 представляет собой вертикальное поперечное сечение по линии XLVI-XLVI, изображенной на Фиг. 44 (b).

Фиг. 47 представляет собой график, показывающий результаты, полученные при определении корреляции между силой реакции и величиной перемещения в соответствии со способом испытания, изображенным на Фиг. 14, при использовании модифицированных примеров с первого по третий и варианта осуществления, изображенного на Фиг. 34.

Фиг. 48 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, в котором каждый малый выступ имеет полукруглую форму при виде сверху, и в значительной степени наклонная поверхность формируется со стороны линейной части полукруглой формы. Фиг. 48 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 48 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 49 представляет собой вертикальное поперечное сечение по линии XLIX-XLIX, изображенной на Фиг. 48 (b).

Фиг. 50 представляет собой вид в перспективе малых выступов, изображенных на Фиг. 48.

Фиг. 51 представляет собой вид, который иллюстрирует четвертый модифицированный пример, в котором каждый малый выступ имеет при виде сверху полукруглую форму, и в значительной степени наклонная поверхность не формируется. Фиг. 51 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 51 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 52 представляет собой вертикальное поперечное сечение по линии LII-LII, изображенной на Фиг. 51 (b).

Фиг. 53 представляет собой вид в перспективе малых выступов, изображенных на Фиг. 51.

Фиг. 54 представляет собой график, показывающий результаты, полученные при определении корреляции между силой реакции и величиной перемещения в соответствии со способом испытания, изображенным на Фиг. 14, при использовании первого, второго и четвертого модифицированных примеров и варианта осуществления, изображенного на Фиг. 48.

Фиг. 55 представляет собой вид, который иллюстрирует еще один вариант осуществления настоящего изобретения, в котором каждый малый выступ имеет при виде сверху трапециевидную форму, в котором одна из сторон квадратной формы наклонена, и в значительной степени наклонная поверхность формируется на боковой стороне, которая противоположна стороне, на которой присутствует наклоненная сторона трапециевидной формы. Фиг. 55 (а) представляет собой вид сверху, соответствующий Фиг. 6 (b). Фиг. 55 (b) представляет собой увеличенный вид одного из малых выступов.

Фиг. 56 представляет собой вертикальное поперечное сечение по линии LVI-LVI, изображенной на Фиг. 55 (b).

Фиг. 57 представляет собой вид в перспективе множества малых выступов, изображенных на Фиг. 55.

Фиг. 58 представляет собой вид сверху, который иллюстрирует другой вариант осуществления, в котором множественные малые выступы расположены так, чтобы они составляли решетчатую структуру, сформированную из квадратов.

Фиг. 59 представляет собой вид сверху, который иллюстрирует другой вариант осуществления, в котором множественные малые выступы расположены так, чтобы они составляли решетчатую структуру, сформированную из равносторонних треугольников.

Фиг. 60 представляет собой вид сверху, который иллюстрирует другой вариант осуществления, в котором множественные малые выступы расположены так, чтобы они составляли решетчатую структуру, сформированную из множества типов многоугольников.

Фиг. 61 представляет собой вид, который иллюстрирует случай, в котором теплоноситель подается кондиционером в украшение, изображенное на Фиг. 1, и представляет собой поперечное сечение по линии LXI-LXI, изображенной на Фиг. 1.

СПОСОБЫ ВЫПОЛНЕНИЯ ИЗОБРЕТЕНИЯ

[0035] Настоящее изобретение применяется к внутренним компонентам транспортных средств, таким как отделка дверцы, отделка багажника и приборная панель, и к украшениям и т.п., которые прикрепляются к внутренним компонентам. Альтернативно, настоящее изобретение также может быть применено к панельным компонентам, отличающимся от компонентов для транспортного средства, например, подлокотникам или спинкам комнатных кресел и стульев. Настоящее изобретение может быть применено не только к пластинчатым панельным компонентам, но также и к твердым компонентам, формируемым путем ламинирования второго элемента на поверхность первого элемента или основного элемента, имеющего трехмерную криволинейную твердую форму. Когда первый элемент используется в качест
