Струйное записывающее устройство

Струйное записывающее устройство

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к записывающему устройству, которое включает в себя записывающую головку, которая выбрасывает чернила к носителю для записи для осуществления записи.

Типы записывающего устройства в соответствии с настоящим изобретением включают в себя струйные принтеры, построчные записывающие устройства, копировальные машины и факсимильные аппараты.

УРОВЕНЬ ТЕХНИКИ

В известном уровне техники струйное записывающее устройство, которое выполняет запись посредством выброса чернил к носителю для записи, как описано в патентном документе 1, включает в себя узел головки, который удерживается с возможностью совершения возвратно-поступательного движения в заданном направлении движения с записывающей головкой, смонтированной на узле головки. Между узлом головки и частью для содержания чернил, в которой содержатся чернила, расположена чернильная трубка, способная подавать чернила к узлу головки из части для содержания чернил.

Список ссылок

Патентная литература

Патентный документ 1: публикация нерассмотренной патентной заявки Японии №2010-131893.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

В струйном записывающем устройстве одна оконечная сторона чернильной трубки соединена с боковой поверхностью узла головки и другая оконечная сторона соединена с частью для содержания чернил. Соответственно, в записывающем устройстве должно быть обеспечено пространство, позволяющее чернильной трубке проходить от узла головки, что вызывает увеличение размера записывающего устройства.

Настоящее изобретение было сделано ввиду этого недостатка, и его целью является получение записывающего устройства, позволяющее уменьшение размера струйного записывающего устройства.

Решение проблемы

Для достижения указанной выше цели в соответствии с первым аспектом настоящего изобретения получено струйное записывающее устройство, включающее в себя узел головки, который имеет записывающую головку, которая выбрасывает чернила, и переключающий адаптер, который подключает часть для содержания чернил, в которой содержатся чернила, к записывающей головке, и подвижен в направлении сканирования записывающей головки, и чернильную трубку, которая соединена с переключающим адаптером и направляет чернила, которые подаются из части для содержания чернил, в переключающий адаптер, и обладает гибкостью, при этом сформирована разность высот в верхней зоне части для расположения адаптера, где расположен переключающий адаптер узла головки, и чернильная трубка проходит снаружи от узла головки благодаря использованию пространства между верхним положением и нижним положением части для расположения адаптера.

В соответствии с этим аспектом пространство, которое образовано разностью высот, которая сформирована в верхней зоне части для содержания адаптера узла головки, используется для соединения переключающего адаптера, который размещен в узле головки, с чернильной трубкой и позволяет чернильной трубке проходить от переключающего адаптера, при этом струйное записывающее устройство может иметь компактный размер.

В соответствии со вторым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя корпус, который имеет закрывающую часть, которая закрывает по меньшей мере часть области движения узла головки сверху, в которой сформированы первое пространство и второе пространство, которое является более широким пространством, чем первое пространство, между крышкой и частью для расположения адаптера, благодаря разности высот, сформированной в верхней зоне части для расположения адаптера, и во втором пространстве скомпонована выступающая часть, где чернильная трубка проходит от узла головки.

В соответствии с третьим аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, где указанное множество чернильных трубок скомпонованы в вертикальном направлении таким образом, что они проходят от узла головки.

В соответствии с четвертым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, в которых множество чернильных трубок скомпонованы в горизонтальном направлении таким образом, что они проходят от узла головки.

В соответствии с пятым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, где указанное множество чернильных трубок скомпонованы в поперечном направлении на верхней поверхности корпуса, который прикреплен к верхней поверхности корпуса.

В соответствии с шестым аспектом настоящего изобретения получено струйное записывающее устройство, в котором корпус имеет открытую часть, в которой открыта верхняя часть по меньшей мере в части области движения узла головки, и углубленную часть, которая проходит в поперечном направлении от открытой части на верхней поверхности, когда сторона, где расположено выходное окно, где выдается носитель для записи, на котором выполнена запись, ведущая сторона устройства, и чернильная трубка проходит в поперечном направлении от корпуса до углубленной части.

В соответствии с седьмым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, где указанное множество чернильных трубок скомпонованы в горизонтальном направлении в углубленной части.

В соответствии с восьмым аспектом настоящего изобретения получено струйное записывающее устройство, в котором множество чернильных трубок, которые скомпонованы в горизонтальном направлении в углубленной части, установлены в углубленной части.

В соответствии с девятым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, в которых направление расположения множества чернильных трубок преобразовано от горизонтального направления в вертикальное направление или от вертикального направления в горизонтальное направление узлом преобразования расположения, который преобразует направление расположения множества чернильных трубок.

В соответствии с десятым аспектом настоящего изобретения получено струйное записывающее устройство, в котором часть для содержания чернил находится вне корпуса.

Для достижения описанной выше цели в соответствии с одиннадцатым аспектом настоящего изобретения получено струйное записывающее устройство, включающее в себя узел принтера и узел сканера, который смонтирован с возможностью его открывания/закрывания на узле принтера, в котором узел принтера имеет корпус, часть для содержания чернил, где содержатся чернила, и узел головки, который скомпонован в корпусе и движется в главном направлении сканирования, узел головки имеет записывающую головку, которая выбрасывает чернила, переключающий адаптер, который подает чернила к записывающей головке, и часть для расположения адаптера, которая вмещает переключающий адаптер, узел принтера также имеет чернильную трубку, которая подает чернила в часть для содержания чернил в переключающий адаптер, и выходное окно, которое выдает носитель для записи, на котором выполнена запись записывающей головкой, при этом узел сканера имеет раму сканера, каретку, которая скомпонована в раме сканера, датчик и движущийся в главном направлении сканирования электродвигатель, который расположен на каретке, и выступающая часть для электродвигателя, которая расположена в раме сканера, помещена далее стороны выходного окна, чем узел головки, и вмещает электродвигатель, при этом корпус имеет противостоящую часть, которая обращена к выступающей части для электродвигателя, когда узел сканера находится в закрытом состоянии, и закрывающую часть, которая проходит на противостоящую часть и закрывает часть узла головки, которая находится в концевой части в основном направлении сканирования, и часть чернильной трубки, расположенную в пространстве, которое сформировано закрывающей частью, противостоящей частью и узлом головки, когда узел головки находится в концевой части в основном направлении сканирования.

В соответствии с двенадцатым аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, в которых направление расположения множества чернильных трубок преобразовано от горизонтального направления в вертикальное направление или от вертикального направления в горизонтальное направление узлом преобразования расположения, который преобразует направление расположения множества чернильных трубок.

В соответствии с тринадцатым аспектом настоящего изобретения получено струйное записывающее устройство, в котором узел преобразования расположения размещен в устройстве.

В соответствии с четырнадцатым аспектом настоящего изобретения получено струйное записывающее устройство, в котором часть для содержания чернил расположена вне корпуса.

Для достижения описанной выше цели в соответствии с пятнадцатым аспектом настоящего изобретения получено струйное записывающее устройство, включающее в себя узел принтера и узел сканера, который смонтирован с возможностью его открывания/закрывания на узле принтера, в котором узел принтера имеет корпус, часть для содержания чернил, где содержатся чернила, и узел головки, который скомпонован в корпусе и движется в главном направлении сканирования, при этом узел головки имеет записывающую головку, которая выбрасывает чернила, переключающий адаптер, который подает чернила к записывающей головке, и часть для расположения адаптера, которая вмещает переключающий адаптер, при этом узел принтера также имеет чернильную трубку, которая подает чернила в часть для содержания чернил и в переключающий адаптер, и выходное окно, которое выпускает носитель для записи, на котором выполнена запись записывающей головкой, при этом часть для расположения адаптера имеет край, который формирует гнездо для размещения, которое вмещает переключающий адаптер, причем сторона выходного окна края сформирована таким образом, что она находится ниже стороны края, расположенного напротив стороны выходного окна, и узел сканера имеет раму сканера, каретку, которая скомпонована в раме сканера, имеет датчик и движется в главном направлении сканирования, электродвигатель, который расположен на каретке, и выступающую часть для электродвигателя, которая расположена в раме сканера и находится дальше стороны выходного окна, чем узел головки, и вмещает электродвигатель, при этом корпус имеет противостоящую часть, которая обращена к выступающей части для электродвигателя, когда узел сканера находится в закрытом состоянии, и закрывающую часть, которая проходит на противостоящую часть и закрывает часть узла головки, которая находится в концевой части в основном направлении сканирования, и часть чернильной трубки проходит к части для содержания чернил от промежутка между закрывающей частью или противостоящей частью и нижним положением в краю части для расположения адаптера, когда узел головки находится в концевой части в основном направлении сканирования.

В соответствии с шестнадцатый аспектом настоящего изобретения получено струйное записывающее устройство, также включающее в себя множество чернильных трубок, в которых направление расположения множества чернильных трубок преобразовано от горизонтального направления в вертикальное направление или от вертикального направления в горизонтальное направление узлом преобразования расположения, который преобразует направление расположения множества чернильных трубок.

В соответствии с семнадцатым аспектом настоящего изобретения получено струйное записывающее устройство, в котором в устройстве расположен узел преобразования расположения.

В соответствии с восемнадцатым аспектом настоящего изобретения получено струйное записывающее устройство, в котором часть для содержания чернил расположена вне корпуса.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

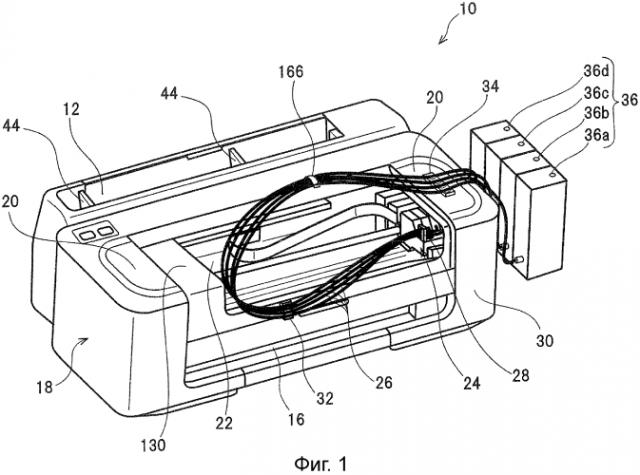

Фиг. 1 - вид в перспективе струйного принтера в соответствии с настоящим изобретением.

Фиг. 2 - схематический вид сбоку в сечении, показывающий внутреннюю часть струйного принтера в соответствии с настоящим изобретением.

Фиг. 3 - вид сбоку узла головки первого варианта выполнения.

Фиг. 4 - вид в перспективе узла головки первого варианта выполнения.

Фиг. 5 - вид в перспективе узла головки второго варианта выполнения.

Фиг. 6 - вид сбоку узла головки третьего варианта выполнения.

Фиг. 7 - вид в перспективе узла головки третьего варианта выполнения.

Фиг. 8 - вид сбоку узла головки четвертого варианта выполнения.

Фиг. 9 - вид в перспективе узла головки четвертого варианта выполнения.

Фиг. 10 - вид сбоку узла головки пятого варианта выполнения.

Фиг. 11 - вид в перспективе узла головки пятого варианта выполнения.

Фиг. 12 - вид в перспективе узла головки шестого варианта выполнения.

Фиг. 13 - вид в перспективе струйного принтера в соответствии с седьмым вариантом выполнения.

Фиг. 14 - вид сбоку узла головки седьмого варианта выполнения.

Фиг. 15 - вид в перспективе узла головки седьмого варианта выполнения.

Фиг. 16 - вид сбоку узла головки восьмого варианта выполнения.

Фиг. 17 - вид в перспективе узла головки восьмого варианта выполнения.

Фиг. 18 - вид в перспективе струйного принтера согласно девятому варианту выполнения.

Фиг. 19 - вид в перспективе струйного принтера согласно десятому варианту выполнения.

Фиг. 20 - вид спереди области расположения чернильной трубки одиннадцатого варианта выполнения.

Фиг. 21 - вид в плане области расположения чернильной трубки двенадцатого варианта выполнения.

Фиг. 22A, 22B и 22C - виды сбоку узлов головки других вариантов выполнения.

Фиг. 23A, 23B и 23C - виды сбоку узлов головки других вариантов выполнения.

Фиг. 24A, 24B и 24C - виды сбоку узлов головки других вариантов выполнения.

Фиг. 25 - вид сбоку, показывающий область в верхней части узла головки.

Фиг. 26 - схематический вид в сечении, показывающий внутреннюю конфигурацию струйного принтера девятого варианта выполнения.

ОПИСАНИЕ ВАРИАНТОВ ВЫПОЛНЕНИЯ ИЗОБРЕТЕНИЯ

Далее будут описаны варианты выполнения настоящего изобретения со ссылками на прилагаемые чертежи. В следующих вариантах выполнения изобретения одинаковые ссылочные позиции присвоены аналогичным конфигурациям, и будет описан только основной вариант выполнения, чтобы опустить описание конфигураций последующих вариантов выполнения.

На фиг. 1 показан вид в перспективе, иллюстрирующий внешний вид струйного принтера в качестве струйного записывающего устройства в соответствии с настоящим изобретением. На фиг. 2 показан схематический вид сбоку в сечении, показывающий внутреннюю часть принтера в соответствии с настоящим изобретением. На фиг. 3 показан вид сбоку, иллюстрирующий узел головки первого варианта в соответствии с настоящим изобретением. На фиг. 4 показан вид в перспективе, показывающий узел головки первого варианта выполнения изобретения. Узел головки первого варианта выполнения изобретения смонтирован в струйном принтере, показанном на фиг. 1.

На фиг. 5 показан вид в перспективе, иллюстрирующий узел головки второго варианта выполнения. На фиг. 6 показан вид сбоку, иллюстрирующий узел головки третьего варианта выполнения изобретения. На фиг. 7 показан вид в перспективе, показывающий узел головки третьего варианта выполнения изобретения. На фиг. 8 показан вид сбоку, иллюстрирующий узел головки четвертого варианта выполнения. На фиг. 9 показан вид в перспективе, иллюстрирующий узел головки четвертого варианта выполнения. На фиг. 10 показан вид сбоку, иллюстрирующий узел головки пятого варианта выполнения изобретения. На фиг. 11 показан вид в перспективе, иллюстрирующий узел головки пятого варианта выполнения изобретения. На фиг. 12 показан вид в перспективе, иллюстрирующий узел головки шестого варианта выполнения.

На фиг. 13 показан вид в перспективе, иллюстрирующий внешний вид струйного принтера в соответствии с седьмым вариантом выполнения. На фиг. 14 показан вид сбоку, иллюстрирующий узел головки седьмого варианта выполнения. На фиг. 15 показан вид в перспективе, иллюстрирующий узел головки седьмого варианта выполнения. На фиг. 16 показан вид сбоку, иллюстрирующий узел головки восьмого варианта выполнения. На фиг. 17 показан вид в перспективе, иллюстрирующий узел головки восьмого варианта выполнения.

На фиг. 18 показан вид в перспективе, иллюстрирующий струйный принтер девятого варианта выполнения. На фиг. 19 показан вид в перспективе, иллюстрирующий струйный принтер в десятом варианте выполнения. На фиг. 20 показан вид спереди области расположения чернильной трубки в одиннадцатом варианте выполнения. На фиг. 21 показан вид в плане области расположения чернильной трубки в двенадцатом варианте выполнения.

На фиг. 22A показан вид сбоку узла головки в тринадцатом варианте выполнения. На фиг. 22B показан вид сбоку узла головки в четырнадцатом варианте выполнения. На фиг. 22C показан вид сбоку узла головки в пятнадцатом варианте выполнения. На фиг. 23A показан вид сбоку узла головки в шестнадцатом варианте выполнения. На фиг. 23B показан вид сбоку узла головки в семнадцатом варианте выполнения. На фиг. 23C показан вид сбоку узла головки в восемнадцатом варианте выполнения. На фиг. 24A показан вид сбоку узла головки в девятнадцатом варианте выполнения. На фиг. 24B показан вид сбоку узла головки в двадцатом варианте выполнения. На фиг. 24C показан вид сбоку узла головки в двадцать первом варианте выполнения. На фиг. 25 показан вид сбоку, иллюстрирующий область в верхней части узла головки.

Каждый из указанных выше видов сбоку представляет собой вид узла головки, видимого по направлению движения узла головки.

На фиг. 1 показан внешний вид струйного принтера 10 (далее называемого принтером 10), который является примером струйного записывающего устройства. На стороне задней поверхности (левой стороне на поверхности страницы на фиг. 1) расположено окно 12 для вставки носителя для записи принтера 10. Окно 12 для вставки носителя для записи обеспечивает подачу носителя для записи снаружи в приемный желоб 14 (показан на фиг. 2), который расположен во внутренней части принтера 10.

Кроме того, на стороне передней поверхности (правой стороне поверхности страницы на фиг. 1) принтера 10 расположено выходное окно 16, которое выпускает носитель для записи, на котором выполнена запись.

Кроме того, корпус 18 составляет внешний вид принтера 10. Корпус 18 имеет открытую часть 22, в которой открыта снаружи часть области движения узла 24 головки (описанного далее) в основном направлении сканирования (направлении длинной стороны принтера 10), в качестве заданного направления движения вверх и вперед, и обе стороны открытой части 22 составляют закрывающие части 20, которые закрывают область движения узла 24 головки сверху. Внутреннее пространство корпуса 18 доступно снаружи через открытую часть 22. В настоящем варианте выполнения изобретения открытая часть 22 находится в открытом состоянии. Однако также может быть расположена открываемая/закрываемая крышка так, чтобы открытая часть 22 могла быть в закрытом состоянии или открытом состоянии.

Множество гибких чернильных трубок 26 имеют оконечные стороны, соединенные с узлом 24 головки. Чернильные трубки 26, которые проходят от узла 24 головки, выровнены в вертикальном направлении при помощи направляющей части 28 (описанной далее), проходя снаружи от узла 24 головки и далее в основном направлении сканирования. В примере, показанном на фиг. 1, чернильные трубки 26 проходят на сторону передней поверхности 30 корпуса 18 от точки вблизи центра открытой части 22 в основном направлении сканирования и скомпонованы в вертикальном направлении принтера 10 в пластинчатом крепежном узле 32 передней поверхности, расположенном на передней поверхности 30 и прикрепленном клеем.

Чернильные трубки 26 сильно изогнуты слева от крепежного узла 32 передней поверхности, изменяют направление на направление вправо, располагаются в горизонтальном направлении, то есть направлении от передней к задней поверхности принтера 10 в пластинчатом крепежном узле 34 верхней поверхности, расположенном в закрывающей части 20 корпуса 18 и прикрепленном клеем. Чернильные трубки 26 проходят к правой части корпуса 18 от крепежного узла 34 верхней поверхности.

Множество внешних частей 36a, 36b, 36c и 36d для содержания чернил скомпоновано в разделенных местоположениях вне корпуса 18. Внешние оконечные стороны чернильных трубок 26, которые проходят от правой части корпуса 18, соответственно, соединены с внешними частями 36a, 36b, 36c и 36d для содержания чернил. В описанной выше конфигурации чернила подаются к записывающей головке 50 из частей 36a, 36b, 36c и 36d для содержания чернил (кроме того, называемых "частью 36 для содержания чернил" в случае, когда соответствующие части для содержания чернил не требуется различать).

В настоящем варианте выполнения изобретения часть 36 для содержания чернил выполнена так, что расположена в отдельных местоположениях вне корпуса 18. Однако в качестве другого варианта выполнения изобретения часть 36 для содержания чернил может быть выполнена так, что расположена как одно целое с боковой поверхностью корпуса 18. Это относится ко всем вариантам выполнения, описанным ниже.

Кроме того, ссылочная позиция 166 представляет средство для прикрепления множества чернильных трубок 26 (аналогичных соответствующим вариантам выполнения, описанным ниже). Крепежное средство 166 является крепежной лентой, сформированной из пластика и т. п., сформированным из резины элементом и т. п. Крепежное средство 166 расположено в одном месте на фиг. 1. Однако крепежное средство 166 может быть расположено в разных местах, и место, где расположено крепежное средство 166, также может быть установлено, как необходимо. Кроме того, крепежное средство 166 может не применяться.

Как показано на фиг. 2, на стороне задней поверхности принтера 10 расположен приемный желоб 14, в котором сложен носитель для записи с возможностью колебания вокруг опорной точки в верхней части приемного желоба 14. Носитель для записи, который сложен на поверхности приемного желоба 14, подается к узлу 40 принтера в направлении подачи подающим узлом 38.

В частности, носитель для записи, который сложен на приемном желобе 14, подхватывается подающим роликом 42, который приводится подающим электродвигателем (не показан), и подается к находящейся далее в направлении подачи паре транспортирующих роликов 46, будучи направляемым парой направляющих 44 носителя для записи (показаны на фиг. 1). Носитель для записи, который подан к транспортирующим роликам 46, зажимается между главным транспортирующим роликом 46a, который приводится транспортирующим электродвигателем (не показан), и ведомым транспортирующим роликом 46b, который следует движению главного транспортирующего ролика 46a, и далее транспортируется к узлу 40 принтера, расположенному далее в направлении подачи.

Поддерживающий носитель для записи элемент 48, который поддерживает носитель для записи снизу, и записывающая головка 50 (описанная далее), которая обращена к направленной вверх стороне поддерживающего носитель для записи элемента 48, составляют узел 40 принтера. Узел 24 головки приводится в основном направлении сканирования с возможностью совершения возвратно-поступательного движения при помощи электродвигателя узла головки (не показан), будучи направляемым направляющим валом 52 узла головки, который проходит в основном направлении сканирования (направлении, вертикальном относительно поверхности страницы в примере на фиг. 2), которое является заданным направлением движения. Кроме того, в части нижней поверхности узла 24 головки расположена записывающая головка 50, которая выбрасывает чернила к носителю для записи.

Носитель для записи, на котором осуществляется запись узлом 40, транспортируется далее по ходу подачи к паре выдающих бумагу роликов 54. Носитель для записи, который подан к выдающим бумагу роликам 54, зажимается между главным выдающим бумагу роликом 54a, который приводится электродвигателем для выдачи бумаги (не показан), и ведомым роликом 54b для выдачи бумаги, который следует движению главного выдающего бумагу ролика 54a, и выходит из выходного окна 16, расположенного на стороне передней поверхности принтера 10.

Принтер 10 в соответствии с настоящим вариантом выполнения также включает в себя выдвижную направляющую 56 для выдачи бумаги, которая расположена под поддерживающим носитель для записи элементом 48 и выдающими бумагу роликами 54 и может выдвигаться на стороне передней поверхности принтера 10.

Первый вариант выполнения

На фиг. 3 и 4 показан узел 24 головки в соответствии с первым вариантом выполнения. Узел 24 головки имеет часть 58 для расположения адаптера. Часть 58 для расположения адаптера имеет множество съемных переключающих адаптеров 60. Переключающие адаптеры 60 и внешняя часть 36 для содержания чернил соединены чернильными трубками 26. По существу чернила подаются от внешней части 36 для содержания чернил к записывающей головке 50 узла 24 головки через чернильные трубки 26 и через переключающие адаптеры 60. Чернила выбрасываются из инжекционной насадки (не показана) записывающей головки 50 к носителю для записи, который помещен между записывающей головкой 50 и поддерживающим носитель для записи элементом 48.

В верхней зоне части 58 для расположения адаптера сформирована разность h высот. В направлении высоты, то есть в вертикальном направлении (в вертикальном направлении на поверхности страницы на фиг. 3) узла 24 головки верхнее положение в разности h высот упоминается как часть 62 в верхнем положении части 58 для расположения адаптера, и нижнее положение в разности h высот упоминается как часть 64 в нижнем положении части 58 для расположения адаптера. Между частью 62 в верхнем положении и частью 64 в нижнем положении сформирована наклонная поверхность 66.

Кроме того, закрывающая часть 20 корпуса 18 закрывает узел 24 головки сверху, когда узел 24 головки находится в правом конце или в левом конце в основном направлении сканирования. В этом случае между частью 62 в верхнем положении и закрывающей частью 20 образовано первое пространство 68, и между частью 64 в нижнем положении и закрывающей частью 20 образовано второе пространство 70. Второе пространство 70 шире первого пространства 68.

Говоря точнее, здесь первое пространство 68 соответствует пространству C, которое показано на фиг. 25. Пространство C является пространством, которое окружено закрывающей частью 20, частью 62 в верхнем положении узла 24 головки, линией L4 (перпендикулярной линией через задний конец части 62 в верхнем положении) и линией L3 (перпендикулярной линией через передний конец части 62 в верхнем положении) в состоянии, когда часть узла 24 головки или весь узел 24 головки находится под закрывающей частью 20.

Кроме того, второе пространство 70 соответствует пространству A+B, которое показано на фиг. 25. Пространство A+B представляет собой пространство, которое окружено закрывающей частью 20, частью 64 в нижнем положении узла 24 головки, линией L1 (перпендикулярной линией через передний конец части 64 в нижнем положении) и линией L3 (перпендикулярной линией через передний конец части 62 в верхнем положении) в состоянии, когда часть узла 24 головки или весь узел 24 головки находится под закрывающей частью 20. Пространство A является пространством, которое сформировано между частью 62 в верхнем положении и частью 64 в нижнем положении узла 24 головки и более конкретно является пространством, которое сформировано между линией L1, линией L2 и узлом 24 головки (далее пространство A упоминается как третье пространство 71). Даже в других вариантах выполнения изобретения, описанных ниже, определенные области первого, второго и третьего пространств являются такими, как описано выше.

В переключающих адаптерах 60 между частью 62 в верхнем положении и частью 64 в нижнем положении расположены в вертикальном направлении выступающие части 72, которые выступают во второе пространство 70. Стороны одного конца чернильных трубок 26 соединены с выступающими частями 72. В частности, в настоящем варианте выполнения выступающие части 72 выступают во второе пространство 70 и в третье пространство 71 одновременно. Другими словами, в настоящем варианте выполнения выступающие части 72 расположены так, что они не выступают вверх от узла 24 головки в вертикальном направлении и расположены так, что они не выступают вперед (вправо на фиг. 3) от узла 24 головки в горизонтальном направлении.

Пластинчатая направляющая часть 28, которая выступает от части 64 в нижнем положении во второе пространство 70, то есть к закрывающей части 20, и проходит в вертикальном направлении, расположена в части 64 в нижнем положении. Множество отверстий 74 находятся в направляющей части 28, выровнены в вертикальном направлении и открыты в основном направлении сканирования. Чернильные трубки 26, которые соединены с выступающими частями 72, проходят через соответствующие отверстия 74 направляющей части 28. Чернильные трубки 26 выровнены в вертикальном направлении направляющей частью 28, и направление их протяженности поддерживается в основном направлении сканирования. Направляющая часть 28 также функционирует как определяющее средство для определения направления протяженности чернильных трубок 26.

В части 58 для расположения адаптера, показанной на фиг. 4, сформировано гнездо для размещения таким образом, что съемные переключающие адаптеры 60 могут быть удалены. Гнездо для размещения представляет собой открытую часть части 58 для расположения адаптера, которая окружена краем части 62 в верхнем положении, краем наклонной поверхности 66 и краем части 64 в нижнем положении на стороне задней части. Чернильные трубки 26 проходят к части 36 для содержания чернил от промежутка между закрывающей частью 20 и краем части 58 для расположения адаптера в нижнем положении (часть 64 в нижнем положении), когда узел 24 головки расположен в концевой части в основном направлении сканирования.

В соответствии с настоящим вариантом выполнения выступающие части 72, где проходят чернильные трубки 26, выступают во второе пространство 70, как описано выше, при наблюдении узла 24 головки по направлению движения узла 24 головки (фиг. 3 и 25), и также проходят в третье пространство 71 в настоящем варианте выполнения. Соответственно, могут эффективно использоваться второе пространство 70 и третье пространство 71, и струйное записывающее устройство может иметь компактный размер. Это относится и к другим вариантам выполнения, описанным ниже.

В настоящем варианте выполнения выступающие части 72 выступают в область А, показанную на фиг. 25. Однако часть выступающих частей 72 может быть расположена в области B. В качестве альтернативы часть выступающих частей 72 может быть расположена справа от прямой линии L1, показанной на фиг. 25. Другими словами, в соответствии с настоящим изобретением для выступающих частей 72 используется область A, и объем настоящего изобретения удовлетворяется, насколько область A используется по меньшей мере для части выступающих частей 72. Это относится и к другим вариантам выполнения, описанным ниже.

Кроме того, в соответствии с настоящим вариантом выполнения направляющая часть 28, а также выступающие части 72 выступают во второе пространство 70 и выступают в третье пространство 71 одновременно. Другими словами, в настоящем варианте выполнения направляющая часть 28 расположена так, что она не выступает вверх от узла 24 головки в вертикальном направлении и расположена так, что она не выступает вперед (вправо на фиг. 3) от узла 24 головки в горизонтальном направлении. Таким образом, устройство может иметь более компактные размеры.

Второй вариант выполнения

На фиг. 5 показан второй вариант выполнения. Отличие настоящего варианта выполнения от первого варианта выполнения, описанного выше, заключается в том, что направляющая часть 28 выступает от узла 76 головки в основном направлении сканирования от левой концевой поверхности 78 узла 76 головки, как показано на фиг. 5. Другая конфигурация аналогична конфигурации первого варианта выполнения, описанного выше.

Пример модификации первого и второго вариантов выполнения

Первый и второй описанные выше варианты выполнения могут быть дополнительно модифицированы следующим образом.

(1) Чернильные трубки 26 проходят через отверстия 74 направляющей части 28. Однако чернильные трубки 26 могут быть выполнены с возможностью установки в полукруглых выемках вместо отверстий 74 с использованием клея и т.п.

(2) Чернильные трубки 26 могут быть зафиксированы в отверстиях 74 направляющей части 28 с использованием клея и т.п. и могут просто проходить через отверстия 74 без фиксации.

(3) Направление протяженности чернильных трубок 26 от корпуса 18 на фиг. 1 может быть ориентировано к левой части корпуса 18. Кроме того, в связи с этой конфигурацией крепежный узел 34 верхней поверхности также может быть выполнен с возможностью расположения в местоположении 130, смежном со стороной левого конца закрывающей части 20 корпуса 18 или стороной левого конца открытой части 22. Кроме того, часть 36 для содержания чернил также может быть расположена на левой части устройства.

(4) На фиг. 1 чернильные трубки 26 приклеены и прикреплены к пластинчатому крепежному узлу 34 верхней поверхности, который расположен в закрывающей части 20 корпуса 18. Однако чернильные трубки 26 могут быть прикреплены непосредственно к закрывающей части 20 корпуса 18.

(5) Направляющая часть 28 может быть прикреплена к части 64 в нижнем положении узла головки с использованием клея, может быть зафиксирована и прикреплена к ней с использованием клейкого материала, может быть прикреплена к ней винтами, и могут использоваться различные способы прикрепления.

(6) На фиг. 1 чернильные трубки 26 проходят на сторону передней поверхности 30 корпуса 18 и приклеены и прикреплены при помощи пластинчатого крепежного узла 34 передней поверхности, который расположен на передней поверхности 30, но чернильные трубки 26 могут быть прикреплены непосредственно, а не при помощи крепежного узла 34 передней поверхности, к передней поверхности 30 корпуса 18. Кроме того, могут использоваться различные способы, такие как адгезия и использование клейкого материала, как описано выше, в качестве способов прикрепления крепежного узла 34 передней поверхности к корпусу 18 и способа прикрепления чернильных трубок 26 к крепежному узлу 34 передней поверхности.

(7) Кроме того, чернильные трубки 26 можно не прикреплять между узлом 24 головки и крепежным узлом 34 верхней поверхности (крепежный узел 32 передней поверхности можно не применять). В этом случае секции чернильных трубок 26 узла 24 головки и крепежного узла 34 верхней поверхности являются секциями, которые деформируются в результате движения узла 24 головки. В примере, показанном на фиг. 1, часть деформирующихся секций находится в состоянии выступания вверх от верхней поверхности корпуса 18.

Третий вариант выполнения

На фиг. 6 и 7 показан узел 80 головки в соответствии с третьим вариантом выполнения. Третий вариант выполнения отличается от первого варианта выполнения тем, что направляющая часть 82 расположена на передней поверхности 84 узла 80 головки.

Пластинчатая направляющая часть 82 расположена на передней поверхности 84 узла 80 головки. Направляющая часть 82 выступает от передней поверхности 84 и проходит в вертикальном направлении. В направляющей части 82 расположено множество отверстий 86, выровненных в вертикальном направлении и открытых в основном направлении сканирования. Чернильные трубки 26, которые соединены с выступающими частями 72, проходят через соответствующие отверстия 86 направляющей части 82. Чернильные трубки 26 выровнены в вертикальном направлении направляющей частью 82, и направление их протяженности направляется в основном направлении сканирования.

Пример модификации третьего варианта выполнения

Описанны
