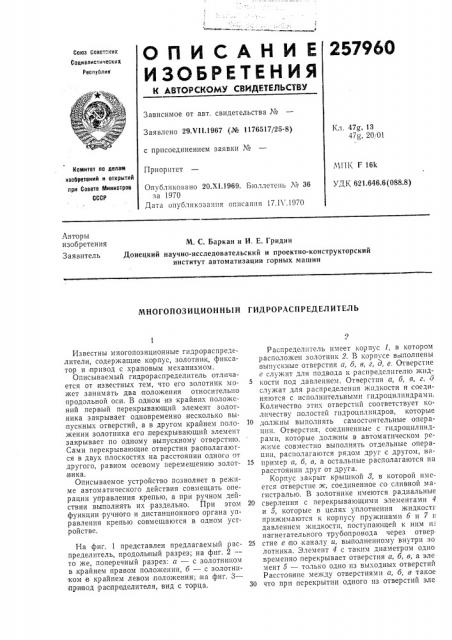

СПИ САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саеетскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 47g, 13
47у, 20i01
Заявлено 29.VII.1967 (№ 1176517/26-8) с присоединением заявки №
Хомитет ло делам изобретений и открытий ори Совете Министров
СССР
МПК Г 16k
УДК 621.646.6 (088.8) Приоритет
Опубликовано 20.ХI.1969. Бюллетень № 36 за 1970
Дата опубликования описания 17.11 .1970
Авторы изобретения
Заявитель
М. С. Баркан и И. Е. Гридин
Донецкий научно-исследовательский и проектно-конструкторский институт автоматизации горных машин
МНОГОПОЗИЦИОННЫЙ ГИДРОРАСПРЕДЕЛИТЕЛЬ
Известны многопозиционные гидрораспределители, содержащие корпус, золотник, фиксатор и;привод с храповым механизмом.
Описываемый гидрораспределитель отл ичается от известных тем, что его золотник может занимать два положения относительно продольной оси. В одном из крайних положений первый перекрывающий элемент золотника закрывает одновременно несколько выпускных отверстий, а в другом крайнем положении золотника его перекрывающий элемент закрывает по одному выпускному отверстию.
Сами перекрывающие отверстия располагаются в двух плоскостях на расстоянии одного от другого, равном осевому перемещению золот,ника.
Описываемое устройство позволяет в режиме автоматического действия совмещать операции управления крепыш, а при ручном действии выполнять их раздельно. При этом функции ручного и дистанционного органа управления крепыш совмещаются в одном устройстве.
На фиг. 1 представлен предлагаемый распределитель, продольный разрез; на фиг. 2— то же, поперечный разрез: а — с золотником в крайнем правом положении, б — с золотником в крайнем левом;положении;,на фиг. 3— при вод .распределителя, вид с торца.
Распределитель имеет корпус I, в котором расположен золотник 2. В кори ce выполнены выпускные отверстия а, б, в, г, д, е. Отверстие в служит для подвода к распределигелю жид5 кости под давлением. Отверстия а, б, в, г, д служат для распределения жидкости и соединяются с исполнительными гидроцилиндрами.
Количество этих отверстий соответствует количеству полостей гидроцилиндров, которые
10 должны выполнять самостоятельные операции. Отверстия, соединенные с гидроцилиндрамп, которые должны в автоматическом режиме совместно выполнять отдельные операции, располагаются рядом друг с другом, на15 пример а, б, в, а остальные располагаются на расстоянии друг от друга.
Корпус закрыт крышкой 8, в которой имеется отверстие ж, соединенное со сливной магистралью. В золотнике имеются радиальные
20 сверления с перекрывающими элементами 4 и 5, которые в целях уплотнения жидкости прижимаются к корпусу пружинами б и 7 и давлением жидкости, поступающей к ним и= натнетательного трубопровода через отвер
25 стие е по,каналу и, выполненному внутри зо лотника. Элемент 4 с таким диаметром одно временно перекрывает отверстия а, б, в, а эле мент 5 — только одно пз выходных отверстий
Расстояние между отверстиями а, б, в такое
30 что прп перекрытии одного из отверстий эле
257960
50 ментом 5 другие не перекрываются этим элементом. Те отверстия, которые, перекрываются элементами 4 или 5, соединяются с нагнетательной магистралью, а остальные отверстия и весь объем между корпусом и золотником соединяются со сливной магистралью.
Для работы в автоматическом режиме золотник устанавливается в крайнем правом положении, а для работы в ручпом режиме смещается вдоль оси в крайнее левое положен <е.
В этих положениях золотник фиксируется фиксатором 8. Для работы в автоматическом режиме золотник приводится в прерывистое вращательное движение при помощи храпового колеса 9. При подаче жидкости под давлением из клапана управления (не показанного на чертеже) в поршневую полость цилиндра
10 управления выдвигается шток 11, который поворачивает диск 12 с укрепленной на нем собачкой 18. При соединении поршневой,полости цилиндра 10 со сливом шток втягивается в цилиндр, так как его штоковая полость постоянно соединена с жидкостью под давлением; при этом диск с сооачкой поворачиваются вхолостую,,не,поворачивая храповое колесо с золотником. За каждый раоочий ход элемент 4 перекрывает в требуемой последовательности отдельно отверстия г, д и одновременно отверстия а, б, в, При работе в автоматическом режиме золовн ик фиксируется в крайне, правом положении фиксатором 8. Включая клапан управления, поворачивают золотник 2 таким образом, что он перекрывает последовательно отверстия г, д и одновременно отверстия а, б, в.
В те отверстия, которые перекрываются элементом 4, поступает жидкость под давлением из нагнетательной магистрали (через отверстие е и канал и). Остальные отверстия соединены в это время со сливной магистралью через отверстие яс. При этом в отверстия г и д жидкость поступает отдельно и цилиндры, которые соединены с этими отверстиями, выполняют операции отдельно. В отверстия а, б, в жидкость поступает одновременно и цилиндры, которые соединены с этими отверстиями, выполняют одйовременно требуемые операции. жидкость под давлением из канала и поступает одновременно и к перекрывающему элементу 5. Однако она никуда из него не может попасть, так как в этом месте корпус не
30 имеет отверстий, а перекрывающий элемент прижимается и гладкой цилиндрической,поверхности корпуса пружиной 7 и давлением жидкости, т. е. происходит уплотнение в месте контакта уплотняющего элемента и корпуса. Для перехода на раздельное ручное управление отводят фиксатор 8 и вручную переводят золотник в крайнее левое,положение, в котором он снова фиксируется фиксатооом
8. При этом против отверстий в корпусе будет находиться перекрывающий элемент 5. При повороте золотника вручную в требуемой последовательности перекрывается отдельно каждое отверстие а, б, в, г, д. В перекрытое отверстие поступает жидкость под давлением из нагнетательной магистрали (через отверстие е и канал и), а остальные отверстия через отверстие ж соединяются со сливной магистралью. При этом каждый гидроцилиндр, соединенный с одним из отверстий а, б, в, г, д, выполняет требуемую операцию отдельно, независимо от работы остальных цилиндров. В это время элемент 4 уплотняется в месте контакта его с гладкой цилиндрической поверхностью корпуса усилием пружины б и давлением жидкости. Для перехода на автоматическое управление золотник вручную отводится в крайне правое положение и снова фиксируется.
Предмет изобретения
Многопозиционный гидрораспределитель, содержащий кор пус, золотник, фиксатор и привод с храповым механизмом, отличающийся тем, что, с целью его использования как для автоматического управления с совмещением операций, так и для ручного управления с раздельным выполнением операций, золотник упомянутого гидрораспределителя выполнен с двумя перекрывающими элементами разных диаметров, расположенными один от другого по продольной оси золотника на расстоянии его хода при:поступательном движении; выпускные отверстия в корпусе гидрораспределителя расположены в одной плоскости так, что в одном из крайних положений золотника один перекрывающий элемент перекрывает одновременно несколько выпускнь|х отверстий в корпусе, а в другом крайнем положении золотника — лишь одно выпускное отверстие.
257960
Составитель М. Подгоецкий
Техред T. П, Курилко Корректор С. М. Сигал
Редактор Т. Фадеева
Типография, пр, Сапунова, 2
Заказ 834/2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-З5, Раушская наб., д. 4/5
