Поворотная пусковая установка

Поворотная пусковая установка

Иллюстрации

Показать все

Реферат

Изобретение относится к системам вооружения, например к системе запуска дымовых гранат с объектов бронетехники.

Известен многоствольный гранатомет (RU 2400689 C1, F41F 3/042, 27.09.10 г., Бюл. №27), содержащий основание, опору с блоком стволов, установленную на основании через опорное устройство, выполненное в виде шарикового радиально-упорного подшипника. Конструкция гранатомета выбрана за прототип.

Недостатками известного устройства являются его недостаточная надежность при работе в затрудненных условиях при эксплуатации объектов бронетехники (запыленность, обледенение, перепады температур, заливание водой при преодолении водной преграды), а также высокая трудоемкость изготовления элементов шарикового радиально-упорного подшипника.

Предлагаемым изобретением решается задача повышения надежности работы поворотной пусковой установки, упрощения ее конструкции и повышения технологичности ее изготовления.

Технический результат, получаемый при реализации изобретения, заключается в выполнении подвижного соединения между основанием и подвижной опоры резьбовым с заполнением резьбовых зазоров изолирующей пластичной смазкой.

Указанный результат достигается тем, что в поворотной пусковой установке, например системы запуска дымовых гранат, содержащей основание и подвижную опору с блоком стволов, датчик угла положения подвижной опоры относительно основания, приводную шестерню и зубчатое колесо датчика положения, соединение основания и подвижной опоры выполнено резьбовым, а ширина зацепления приводной шестерни и зубчатого колеса датчика положения выполнена по размеру не менее шага резьбы соединения основания и подвижной опоры.

Резьбовое соединение основания и подвижной опоры заполнено изолирующей пластичной смазкой.

Выполнение соединения основания и подвижной платформы в виде подвижного резьбового соединения повышает надежность работы поворотной пусковой установки при работе в затрудненных условиях за счет обеспечения лабиринтного уплотнения внутренней полости по резьбовому контуру и упрощает конструкцию поворотной пусковой установки.

Заполнение зазоров в резьбовом соединении изолирующей пластичной смазкой позволяет при достаточном количестве витков резьбы получить защищенную от проникновения внешней среды полость, в которой размещается электродвигатель, редуктор и блок управления приводом, что позволяет повысить защищенность данных узлов пусковой установки от внешних атмосферных воздействий, а использование стальных корпусных деталей (основания и подвижной опоры) обеспечивают защищенность от электромагнитных помех.

Выполнение ширины зацепления приводной шестерни и зубчатого колеса датчика положения по размеру не менее шага резьбы соединения основания и подвижной платформы обеспечивает требуемую величину зубчатого зацепления при изменении положения подвижной опоры при наведении блока стволов.

Технические решения с признаками, отличающими заявляемое решение от прототипа, не известны и явным образом из уровня техники не следуют. Это позволяет считать, что заявляемое техническое решение обладает «новизной» и «изобретательским уровнем».

Сущность изобретения поясняется чертежами, где изображены:

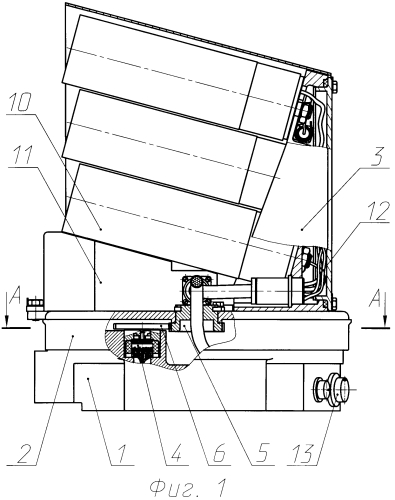

фиг. 1 - поворотная пусковая установка;

фиг. 2 - сечение А-А.

Пусковая установка содержит основание 1 и подвижную опору 2 с размещенным на ней блоком стволов 3, датчик угла положения 4 подвижной опоры относительно основания, приводную шестерню 5 и зубчатое колесо 6 датчика угла положения 4.

Поворот подвижной опоры 2 относительно основания 1 осуществляется электродвигателем 7 через редуктор 8. Управление электродвигателем 7 по командам системы управления осуществляется блоком управления приводом 9.

На подвижной опоре расположены несколько стреляющих устройств 10, блок управления пусками 11, соединительные провода 12.

Подключение пусковой установки к системам электропитания и управления осуществляется через разъемы 13.

Другие элементы пусковой установки не показаны ввиду общеизвестности их устройства и работы.

Пусковая установка работает следующим образом.

При определении системой защиты объекта возможной угрозы на блок управления приводом 9 подается сигнал, который включает электродвигатель 7. Электродвигатель 7 через редуктор 8 поворачивает подвижную опору 2, которая жестко закреплена с приводной шестерней 5. Приводная шестерня 5, находясь в зацеплении с зубчатым колесом 6 датчика положения 4, поворачивает его и соединенный с ним вал датчика угла положения 4. По достижении требуемого угла поворота блок управления поворотом подает сигнал на блок управления пусками, который, в свою очередь, подает сигнал на запуск гранат и производится стрельба гранатами в заданном направлении. Повторная стрельба производится аналогичным способом.

1. Поворотная пусковая установка, например, системы запуска дымовых гранат, содержащая основание и подвижную опору с блоком стволов, датчик угла положения подвижной опоры относительно основания, приводную шестерню и зубчатое колесо датчика положения, отличающаяся тем, что соединение основания и подвижной опоры выполнено резьбовым, а ширина зацепления приводной шестерни и зубчатого колеса датчика положения выполнена по размеру не менее шага резьбы соединения основания и подвижной опоры.

2. Поворотная пусковая установка по п. 1, отличающаяся тем, что резьбовое соединение основания и подвижной опоры заполнено изолирующей пластичной смазкой.
