Измерительный преобразователь вибрационного типа, измерительная система для протекающей через трубопровод среды и способ постройки частоты системы труб

Измерительный преобразователь вибрационного типа, измерительная система для протекающей через трубопровод среды и способ постройки частоты системы труб

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к измерительному преобразователю вибрационного типа, а также к способу регулировки по меньшей одной временной частоты конструкции труб, служащей, в частности, в качестве измерительной трубы такого измерительного преобразователя. Кроме того, изобретение относится также к измерительной системе для протекающей через трубопровод среды и способ настройки частоты системы труб.

Уровень техники

В промышленной измерительной технике, в частности, также во взаимосвязи с регулирование и контролем автоматизированных технологических процессов, для определения характеристических измеряемых величин сред, протекающих в технологической линии, например, трубопроводе, например, жидкостей и/или газов, часто используют такие измерительные системы, которые с помощью измерительного преобразования вибрационного типа и подключенной к нему электроники преобразователя, часто размещенной в отдельном корпусе, индуцируют в протекающей среде силы реакции, например, кориолосовы силы, и с возвратным отводом от них вырабатывают, по меньшей мере, одну измерительную величину, например, соответствующим образом характеризующие долю массового расхода, плотность, вязкость или другой параметр процесса измерительные величины. Такого рода измерительные системы - часто образованные с помощью встроенного измерительного устройства с компактной конструкции со встроенным измерительным преобразователем, например, приблизительно как расходомер Кориолиса - давно известны и зарекомендовали себя в промышленном использовании. Примеры для таких измерительных систем с измерительным преобразователем вибрационного типа или также их отдельные компоненты описаны, например, в заявках ЕР-А 763720, ЕР-А 462711, ЕР-А 241812, ЕР-А 1248084, WO-A 98/40702, WO-96/08697,

WO-A 2010/059157, WO-A 2008/059015, WO-A 2007/040468, WO-A 2005/050145,

WO-A 2004/099735, US-B 7610795, US-B 7562585, US-B 7421350, US-B 7392709, US-B 73504121, US-B 7325461, US-B 7127952, US-B 6883387, US-B 6311136,

US-A 6092429, US-A 5969264, US-A 5926096, US-А 5796011, US-A 5734112,

US-A 5610342, US-A 5602345, US-A 5359881, US-A 5050439, US-A 5009109,

US-A 5009109, US-A 4879911, US-A 4823614, US-A 4801897, US-A 4768384,

US-A 4738144, US-A 4680974, US-A 2006/0283264, US-A 2011/0167907,

US-A 2010/0251830, US-A 2010/0242623, US-A 2010/0242623, US-A 2010/0050783, или в собственной, неопубликованной международной заявке на патент РСТ/ЕР2012/056102.

Показанные там измерительные преобразователи содержат, по меньшей мере, две расположенные в одном корпусе измерительного преобразователя, имеющие одинаковую конструкцию, прямолинейные или искривленные, например, с U- или V-образной формой измерительные трубы для направления - по мере необходимости также неоднородных, экстремально горячих или также весьма вязких - сред. По меньшей мере, две измерительных трубы могут, как показано, например, в упомянутых заявках US-A 5734112, US-A 5796011 или US-A 2010/0242623, с образованием конструкции труб с включенными параллельно друг другу путями потока могут быть подключены к технологической линии через простирающийся между измерительным трубами и расположенным на стороне впуска присоединительным фланцем, расположенный на стороне впуска делитель потока, а также через делитель потока на стороне выпуска, простирающийся между измерительными трубами и расположенным на стороне выпуска присоединительным фланцем. Измерительные трубы могут, однако, также, как показано, например, в упомянутых заявках ЕР-А 421812, ЕР-А 462711, ЕР-А 763720, быть связаны с технологической линей с образованием конструкции труб с единственным путем потока со сквозным прохождением через впускной и выпускной элементы потока. В режиме измерения измерительные трубы - с параллельным и последовательным прохождением потоков - могут быть приведены в состояние вибрации с целью генерирования форм колебаний, на которое оказывается одновременное влияние со стороны протекающей среды.

В качестве возбужденной формы колебаний - так называемого полезного режима - в случае измерительных преобразователей с искривленными измерительными трубами обычно выбирают ту форму собственных колебаний (собственный режим), при которых каждая из измерительных труб, по меньшей мере, соразмерно доле участия, при естественной резонансной частоте (собственной частоте) колеблется вокруг воображаемой продольной оси измерительного преобразователя по типу зажатой на одном конце траверсы, в результате чего в протекающей среде вырабатываются силы Кориолиса, зависимые от доли массового расхода. В свою очередь, они ведут к тому, что на возбужденные колебания полезного режима, то есть, то есть в случае искривленных измерительных труб, то есть маятниковые колебания траверсы, накладываются имеющие ту же частоту изгибные колебания в соответствии с, по меньшей мере, также естественной второй формой колебаний с более высоким по сравнению с полезным режимом (модальным) порядком, с так называемым режимом Кориолиса. В случае измерительных преобразователей с искривленной измерительной трубой эти обусловленные силами Кориолиса колебания траверсы в режиме Кориолиса обычно соответствуют той форме колебаний, при которых измерительная труба также выполняет крутильные колебания вокруг воображаемой вертикальной оси, направленной перпендикулярно продольной оси. В случае измерительных преобразователей с прямой измерительной трубой, напротив, с целью выработки зависимых от доли массового расхода сил Кориолиса, часто выбирают такой полезный режим, при котором каждая из измерительных труб, по меньшей мере, соразмерно доле участия, выполняет изгибные колебания в основном в одной единственной воображаемой плоскости колебаний, так что в соответствии с этим колебания в режиме Кориолиса выполняются в качестве изгибных колебаний с той же частотой колебаний, компланарных по отношению к колебаниям полезного режима.

С целью активного возбуждения колебаний, по меньшей мере, двух измерительных труб измерительные преобразователи вибрационного типа содержат, далее, предусмотренное возбуждающее устройство, управляемое в процессе эксплуатации вырабатываемого одной из упомянутых электронных схем преобразователя или соответствующим образом предусмотренной там специальной возбуждающей схемой и соответствующим образом нормированным возбуждающим сигналом, например, регулируемым током, которое возбуждает измерительную трубу с созданием изгибных колебаний в полезном режиме с помощью, по меньшей мере, одного находящегося под током, воздействующего на, по меньшей мере, две измерительных трубы практически непосредственно, в частности, дифференциально, электромеханического, в частности, электродинамического задающего генератора колебаний, в частности, действующего одновременно в противоположных направлениях. Далее, такого рода измерительные преобразователи содержат устройство датчиков с, в частности, электродинамическими датчиками колебаний для, по меньшей мере, выборочного распознавания колебаний на стороне впуска и стороне выпуска, по меньшей мере, одной измерительной трубы, в частности, распространяющихся одновременно и в разных направлениях изгибных колебаний измерительной трубы в режиме Кориолиса, и для выработки электрических сигналов датчиков, на которые оказывается влияние со стороны подлежащих определению параметров процесса, например, доли массового расхода или плотности и которые служат в качестве вибрационных сигналов измерительного преобразователя. Как описано, например, в заявке US-D 7325461, в случае датчиков указанного типа можно также, по меньшей мере временно, использовать задающий генератор в качестве датчика колебаний и/или датчик колебаний можно использовать, по меньшей мере, временно в качестве задающего генератора колебаний. Возбуждающее устройство измерительных преобразователей обсуждаемого типа содержит обычно, по меньшей мере, один электродинамический и/или дифференциально воздействующий на измерительные трубы задающий генератор колебаний, в то время как устройство датчиков содержит один расположенный на стороне впуска, большей частью также электродинамический датчик колебаний, а также, по меньшей мере, один расположенный на стороне выпуска и имеющий в основном ту же конструкцию датчик колебаний. Такие электродинамические и/или дифференциальные и/или дифференциальные задающие генераторы колебаний использующихся на рынке измерительных преобразователей вибрационного типа выполнены с помощью, по меньшей мере, временно пропускающей ток и зафиксированной на измерительной трубе магнитной катушки, а также одним взаимодействующим с, по меньшей мере, одной магнитной катушкой, в частности, погружающимся в нее, служащим в качестве якоря, выполненным скорее продольным или в форме стержня, постоянным магнитом, который соответствующим образом зафиксирован на другой, подлежащей перемещению одновременно и в обоих направлениях измерительной трубе. При этом постоянный магнит и служащая в качестве возбуждающей катушки магнитная катушка обычно ориентированы при этом таким образом, что они проходят относительно друг друга в основном коаксиально. К тому же в случае обычных измерительных преобразователей возбуждающее устройство обычно выполнено и расположено в измерительном преобразователе таким образом, что оно соответственно в основном в центре входит в контакт с измерительной трубой. При этом задающий генератор и в такой же степени возбуждающее устройство, показанное, например, в предложенных измерительных преобразователях, фиксируется, по меньшей мере, выборочно вдоль воображаемой окружной линии соответствующей измерительной трубы на ней снаружи. Альтернативно к возбуждающему устройству, которое образовано с помощью скорее центрально и непосредственно воздействующих на соответствующую измерительную трубу задающих генераторов могут использоваться также, как предлагается среди прочего в заявках US-А 6092429 или US-А 4823614, возбуждающие устройства, образованные с помощью двух, расположенных соответственно не в центре соответствующей измерительной трубы, а скорее на стороне впуска или стороне выпуска, зафиксированных на ней задающих генераторов.

В случае большинства использующихся на рынке измерительных преобразователей вибрационного типа датчики колебаний устройства датчиков выполнены в этом отношении в основном с той же конструкцией, что и, по меньшей мере, один задающий генератор, если они работают по одному принципу. В соответствии с этим также и датчики колебаний такого устройства датчиков образованы большей частью с помощью, по меньшей мере, одного зафиксированного на одной из измерительных труб, по меньшей мере, временно пронизываемого изменяемым магнитным полем и, тем самым, по меньшей мере, временно нагружаемого индуцированным измерительным напряжением, а также одним зафиксированным на одной другой из измерительных труб, взаимодействующим с, по меньшей мере, одной катушкой якорем на постоянном магните, который вырабатывает магнитное поле. К тому же каждая из названных выше катушек соединена с помощью, по меньшей мере, одной пары электрических присоединительных линий с упомянутой электроникой преобразователя встроенного измерительного устройства, которые в большинстве случаев проложены по наиболее возможно короткому пути от катушек к корпусу измерительного преобразователя. В результате наложения полезного режима и режима Кориолиса распознанные с помощью устройства датчиков на стороне впуска и стороне выпуска колебания вибрирующих измерительных труб обладают также зависимой от доли массового расхода измеряемой разностью фаз. Обычно измерительные трубы такого рода измерительные преобразователи, например, установленные в расходомеры Кориолиса, возбуждаются в процессе эксплуатации на мгновенной естественной резонансной частоте с выбранной для полезного режима формой колебаний, например, при регулируемой на неизменном уровне амплитуде колебаний. Поскольку эта резонансная частота, в частности, зависит также от мгновенной плотности среды, с помощью обычных, предлагающихся на рынке расходомеров Кориолиса наряду с долей массового расхода можно дополнительно измерять также плотность протекающих сред. Далее, как это показано, например, в заявках US-B 6651513 или US-B 7080564, с помощью измерительных преобразователей вибрационного типа можно также непосредственно измерять вязкость протекающей среды, например, с базированием на необходимой для поддержания колебаний энергии возбуждения и мощности возбуждения и/или базируясь на затухании колебаний по меньшей мере, одной измерительной трубы, вытекающем из рассеяния энергии колебаний, в частности затухании в названном выше полезном режиме. Кроме того, можно определять также другие измеряемые величины, выводимые из названных выше первичных измеряемых величин доли объемного расхода, плотности и вязкости так, например, в соответствии с заявкой US-B 6513393 определяют число Рейнольдса.

В случае измерительных преобразователей рассматриваемого типа особое значение имеет настройка характеристик колебаний отдельных компонентов измерительных преобразователей и, не в последнюю очередь, также, по меньшей мере одной измерительной трубы, следовательно, характеризующих указанные свойства колебаний или оказывающие влияние на них параметров, например, форм туб или поперечных сечений труб, толщины стенок и, следовательно, распределений масс, прочности на изгибание, собственных частот и т.п. каждого отдельного экземпляра измерительного преобразователя по возможности точно относительно номинальной, заданной для указанных определенных базовых условий целевой меры или удержание рассеяния самих параметров внутри популяции произведенных измерительных преобразователей того же типа в заданном для этого, по возможности узком диапазоне допусков. В случае измерительных преобразователей рассматриваемого типа в той же степени важно предотвращать или соответствующим образом минимизировать всевозможные дисбалансы соответствующей конструкции труб, вызванные приблизительно неравномерными, то есть несимметричными распределения масс и/или жесткости внутри конструкции труб.

При этом среди прочего особый интерес представляет также настройка собственных частот соответствующей конструкции труб измерительного преобразователя на желаемую целевую меру к по возможности «поздней» фазе производства, то есть в данном случае, одной или нескольких выбранных целевых собственных частот, или компенсация соответствующим образом возможных дисбалансов, чтобы обеспечить возможность надежного предотвращения возможных рассогласований конструкции труб на последующей фазе производства измерительного преобразователя.

В упомянутой выше заявке US-A 5610342 показан, например, способ динамической настройке трубы, служащей в качестве измерительной трубы измерительного преобразователя вибрационного типа, применительно к целевой жесткости, при котором труба на обоих своих концах впрессовывается в соответствующее отверстие первого или второго хвостовика несущей трубы посредством целевой пластической деформации стенок трубы в области концов трубы, и при этом одновременно производят также юстирование общей конструкции труб применительно к целевой заданной частоте. Далее, в упомянутой выше заявке US-B 7610795 описан способ для настройки трубы, которая служит в качестве измерительной трубы измерительного преобразователя, на целевую собственную частоту, следовательно, одновременно определенную с учетом геометрии трубы и ее поперечного сечения целевую прочность на изгибание посредством введенного туда и нагруженного (избыточным) давлением флюида с пластической деформацией, по меньшей мере, части стенки трубы.

Недостаток известных из уровня техники способов заключается среди прочего в том, что они являются весьма дорогостоящими. Помимо этого, следующий недостаток названных выше способов следует видеть в том, что по принципиальным причинам в конечном итоге происходит определенной изменение геометрии трубы, а именно отклонение от идеальной круглой формы поперечного сечения или увеличение отклонения от точной равномерности поперечного сечения в продольном направлении и, следовательно, отклонение контура внутреннего канала трубы от идеальной формы.

Раскрытие изобретения

Задача изобретения заключается в создании способа или измерительного преобразователя, пригодного для осуществления такого способа, который обеспечивает возможность точной и одновременно несложной настройки с помощью, по меньшей мере, двух труб - в конечном итоге служащей в качестве внутренней части измерительных преобразователей названного выше типа - конструкции труб на целевую собственную частоту также на фазе процесса изготовления такой конструкции труб, следовательно, также измерительных преобразователей вибрационного типа, в котором уже соответствующая конструкция труб изготовлена и по мере надобности уже укомплектована компонентами задающего генератора и/или датчиков колебаний. Это возможно также при избежании дополнительной длительной деформации также лишь одной из труб конструкции труб. Далее, задача изобретения заключается также в указании измерительного преобразователя вибрационного типа, при котором возможны существенное предотвращение дисбаланса названного выше типа или по мере надобности его несложная минимизации или компенсация на поздней стадии изготовления.

Для решения этой задачи суть изобретения заключается в использовании измерительного преобразователя вибрационного типа, который служит для выработки сигналов вибрации, сообщающихся с параметрами протекающей среды, например, долей массового расхода, плотностью и/или вязкостью, и этот измерительный преобразователь содержит корпус измерительного преобразователя с одним первым концом корпуса и одним вторым концом корпуса, а также одну конструкцию труб, которая простирается внутри корпуса измерительного преобразователя от его первого конца корпуса до его второго конца корпуса и которая образована с помощью, по меньшей мере, двух труб, которые имеют одинаковую конструкцию и/или проходят параллельно друг другу, в случае которой, по меньшей мере, вибрирующая в процессе эксплуатации первая труба выполнена в качестве измерительной трубы, которая служит для направления протекающей среды, и в случае которой вторая труба, например, вибрирующая в процессе эксплуатации, механически соединена с первой трубой с образованием первой, расположенной на стороне впуска стыковочной зоны с помощью, например, имеющего форму плиты второго стыковочного элемента. Первый стыковочный элемент содержит в простирающейся между первой и второй трубами области шлиц, содержащий, по меньшей мере, один закрытый конец, выполненный, например, в форме продольного отверстия или в качестве открытого с одной стороны, прямолинейного продольного шлица, с максимальной шириной шлица и максимальной длиной шлица, которая больше максимальной ширины шлица, а также содержит расположенный соразмерно доле участия внутри шлица соединительный элемент, расположенный, например, на расстоянии от закрытого конца шлица, образованный, например, с помощью болта и, по меньшей мере, насаженной на него гайки и который является разъемным и/или стационарным, который контактирует с окаймляющей указанный шлиц шлицевой кромкой, в частности, таким образом, что соединительный элемент механически соединяет между собой противолежащие и/или расположенные на расстоянии от закрытого конца краевые участки шлицевой кромки с образованием зоны фиксации, внутри которой предотвращаются относительные движения указанных краевых участков, в то время как соединительный элемент зафиксирован на самих расположенных напротив друг друга краевых участках.

Далее, суть изобретения заключается в образованной таким измерительным преобразователем измерительной системе для протекающей в трубопроводе среды, например, водной жидкости, шлама, пасты или другого текучего материала, эта измерительная система, например, выполненная в качестве компактного измерительного устройства или измерительного устройства расходомера Кориолиса, которая содержит электрически соединенную с измерительным преобразователем - через который в процессе эксплуатации протекает среда - электронику преобразователя для управления работой измерительного преобразователя и для оценки переданных измерительным преобразователем вибрационных сигналов.

Помимо этого изобретение заключается также в способе настройки, по меньшей мере, одной конструкции труб с имманентной частотой, которая образована, по меньшей мере, двумя трубами, например, состоящими из металла и/или служащей в качестве измерительной трубы соответствующего изобретению измерительного преобразователя вибрационного типа, например, для изменения указанной конструкции труб с лишь временно присутствующей в ней временной частотой и/или настройки указанной временно присутствующей в конструкции труб частоты до отличающейся от нее целевой собственной частоты, и из этих, по меньшей мере, двух труб, по меньшей мере, одна, например, вибрирующая в процессе эксплуатации первая труба, выполнена в качестве измерительной трубы, служащей для направления протекающей и среды, и из этих, по меньшей мере, двух труб одна, например, вибрирующая в процессе эксплуатации вторая труба с образованием первой стыковочной зоны на стороне впуска с помощью имеющего, например, форму плиты первого стыковочного элемента и с образованием расположенной на стороне выпуска второй стыковочной зоны с помощью, имеющего, например, форму плиты второго стыковочного элемента механически соединена с первой трубой, и при этом измерительном преобразователе первый стыковочный элемент, в частности, для настройки имманентной собственной частоты, по меньшей мере, одной конструкции труб, содержит в простирающейся между первой и второй трубами области шлиц, содержащий, по меньшей, мере один закрытый конец, выполненный, например, в качестве продольного отверстия или в качестве односторонне открытого продольного шлица, с максимальной шириной шлица и максимальной длиной шлица, которая больше максимальной ширины шлица. В случае соответствующего изобретению способа расположенный соразмерно доле использования внутри шлица, образованный, например, с помощью одного болта и, по меньшей мере, одной навинченной на него гайки и/или сначала способной перемещаться внутри шлица соединительный элемент зафиксирован таким образом, что указанный соединительный элемент, например, расположенный на расстоянии от закрытого конца шлица, контактирует с окаймляющей шлиц шлицевой кромкой, и что указанный соединительный элемент механически, например, жестко соединяет между собой расположенные друг против друга краевые участки шлицевой кромки с образованием зоны фиксации, внутри которой предотвращаются относительные движения самих краевых участков, например в то время, как краевые участки зажаты в соединительном элементе.

В соответствии с первым исполнения соответствующего изобретению измерительного преобразователя предусмотрено, далее, что расположенные друг против друга, находящиеся на расстоянии, по меньшей мере, от закрытого конца шлица краевые участки шлицевой кромки шлица механически соединены между собой, например, жестко, с помощью соединительного элемента с образованием зоны фиксации первого стыковочного элемента, внутри которой предотвращаются относительные движения самих краевых участков. Это исполнение изобретение предусматривает, далее, что образована зона фиксации, в то время как соединительный элемент зафиксирован на расположенных напротив друг друга краевых участках шлицевой кромки, например, с возможностью повторного отсоединения.

В соответствии со вторым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что образована зона фиксации, в то время как расположенные друг против друга краевые участки шлицевой кромки зажаты в соединительном элементе.

В соответствии с третьим исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что первый стыковочный элемент удален от первого конца корпуса измерительного преобразователя на такое же расстояние, что и второй стыковочный элемент от второго конца корпуса измерительного преобразователя.

В соответствии с четвертым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что первая труба проходит параллельно второй трубе и/или что первая труба и вторая труба имеют одинаковую конструкцию в отношении формы и материала.

В соответствии с пятым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что каждая из труб соответственно искривлена, например, с U-образной и V-образной формой.

В соответствии с шестым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что каждая из труб является соответственно прямолинейной.

В соответствии с седьмым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что также и вторая труба выполнена в качестве измерительной трубы, которая служит для направления протекающей среды.

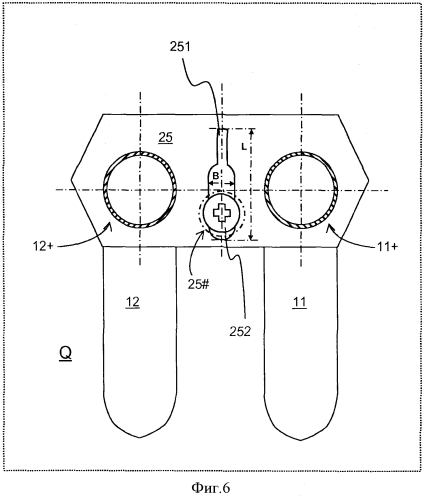

В соответствии с восьмым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что второй стыковочный элемент содержит шлиц, расположенный в простирающейся между первой и второй трубами области, имеющий, по меньшей мере, один закрытый конец, например, выполненный в качестве продольного отверстия или в качестве односторонне открытого прямолинейного продольного шлица и/или идентичный шлицу первого стыковочного элемента, а также соединительный элемент, расположенный соразмерно доле участия внутри шлица, например, расположенный на расстоянии от закрытого конца шлица, образованный, например, с помощью болта на сидящей на нем гайкой и/или разъемный и/или одинаковый по конструкции с соединительным элементом первого стыковочного элемента, контактирующий с окаймляющей указанный шлиц шлицевой кромкой, например, таким образом, что соединительный элемент механически соединяет между собой, например, жестко, расположенные друг против друга краевые участки шлицевой кромки с образованием зоны фиксации, внутри которой предотвращаются относительные движения самих краевых участков.

В соответствии с девятым исполнением соответствующего изобретению измерительного преобразователя предусмотрено, далее, что соединительный элемент содержит, по меньшей мере, один расположенный соразмерно доле участия в шлице болт, выполненный, например, в качестве болта с головкой или в качестве пальца с резьбой с содержащим наружную резьбы стержнем болта, а также, по меньшей мере, одну гайку, которая, например, контактирует с каждым из обоих краевых участков шлица или является самостопорящейся, с внутренней резьбой, которая находится в зацеплении с самой наружной резьбой. Усовершенствованием этого исполнения изобретения предусмотрено, далее, что образована зона фиксации, в то время как расположенные друг против друга краевые участки шлицевой кромки зажаты в соединительном элементе, причем болт соединительного элемента, выполненный, например, в качестве болта с блокирующими зубьями, содержит на одном конце стержня болта головку болта, и причем каждый из расположенных друг против друга краевых участков шлицевой кромки внутри зоны фиксации соответственно зажат между головкой болта и гайкой, по мере необходимости также с подкладыванием подкладной шайбы, контактирующей с, по меньшей мере, одним из краевых участков. Альтернативно или дополнительно соединительный элемент может содержать одну, например, контактирующую с каждым из обоих краевых участков шлица вторую гайку с внутренней резьбой, находящейся в зацеплении с наружной резьбой, и зона фиксации может быть образована за счет того, что расположенные друг против друга краевые участки шлицевой кромки зажаты в соединительном элементе, а именно соответственно между обеими гайками, по мере необходимости также с подкладыванием подкладной шайбы, которая контактирует, по меньшей мере, с одним из краевых участков. По меньшей мере, одна гайка соединительного элемента может быть выполнена также, например, соответственно в качестве гайки с блокирующими зубьями или в качестве самостопорящейся гайки и/или может быть застопорена с помощью, по меньшей мере, одной контргайки.

В соответствии с первым усовершенствованием соответствующего изобретению измерительного преобразователя последний содержит, далее, механически связанное с конструкцией труб, расположенное, например, на первой и второй трубах, электромеханическое возбуждающее устройство для выработки вибраций, например, противофазных изгибных колебаний, по меньшей мере, двух труб, например, таким образом, что первая труба, по меньшей мере, соразмерно доле участия выполняет изгибные колебания вокруг первой воображаемой оси изгибных колебаний конструкции труб, а вторая труба, по меньшей мере, соразмерно доле участия, выполняет, по меньшей мере, соразмерно доле участия, изгибные колебания вокруг второй воображаемой оси изгибных колебаний конструкции труб, которая расположена параллельно первой воображаемой оси изгибных колебаний.

В соответствии со вторым усовершенствованием соответствующего изобретению измерительного преобразователя последний содержит конструкцию датчиков для распознавания вибраций, например, изгибных колебаний, по меньшей мере, одной из труб, и для выработки, по меньшей мере, одного вибрационного сигнала, характеризующего сами вибрации.

В соответствии с третьим усовершенствованием соответствующего изобретению измерительного преобразователя последний содержит расположенный на стороне впуска первый делитель потока с, по меньшей мере, двумя расположенными на расстоянии друг от друга отверстиями для потока, а также один, расположенный на стороне выпуска второй делитель потока с, по меньшей мере двумя расположенными на расстоянии друг от друга отверстиями для потока. Далее, при этом, по меньшей мере две трубы с образованием конструкции труб с, по меньшей мере, двумя включенными параллельно по потоку путями потока, подключены к, например, также имеющими одинаковую конструкцию, делителям потока, а именно таким образом, что первая труба с первым. Расположенным на стороне впуска концом трубы впадает в первое отверстие для потока первого делителя потока и с расположенным на стороне выпуска концом трубы впадает в первое отверстие для потока второго делителя потока, и что вторая труба с расположенным на стороне впуска первым концом трубы впадает во второе отверстие для потока первого делителя потока и с расположенным на стороне выпуска втором конце трубы впадает во второе отверстие для потока второго делителя потока. При этом также, например, первый конец корпуса измерительного преобразователя может быть образован с помощью первого делителя потока, а второй конец корпуса измерительного преобразователя может быть образован с помощью второго делителя потока, причем первый конец корпуса измерительного преобразователя образован с помощью первого делителя потока, а второй конец корпуса измерительного преобразователя образован с помощью второго делителя потока.

В соответствии с одним исполнением соответствующего изобретению способа соединительный элемент представляет собой, по меньшей мере, размещенный соразмерно доле участия в шлице болт, выполненный, например, в качестве болта с головкой или пальца с резьбой, с содержащим наружную резьбу стержнем болта, а также, по меньшей мере, одну гайку, например, контактирующую с каждым краевым участком шлица и/или съемную, с внутренней резьбой, которая входит в зацепление с указанной наружной резьбой, и при этом способе с целью фиксации соединительного элемента сам болт и, по меньшей мере, одну гайку поворачивают относительно друг друга вокруг воображаемой оси болта. Усовершенствованием этого исполнения изобретения предусмотрено, далее, что болт соединительного элемента содержит на одном конце стержня болта головку болта и что с целью формирования зоны фиксации каждый из расположенных напротив друг друга краевых участков шлицевой кромки зажимают соответственно между головкой болта и гайкой. Альтернативно или дополнительно к этому соединительный элемент может быть образован с помощью, по меньшей мере, двух гаек, из которых каждая содержит внутреннюю резьбу, находящуюся в зацеплении с наружной резьбой стержня болта, и для формирования зоны фиксации каждый из расположенных против друг друга краевых участков шлицевой кромки внутри зоны фиксации зажимают соответственно между обеими гайками.

В соответствии с первым усовершенствованием соответствующего изобретению способа последний содержит этап определения временной частоты конструкции труб, а именно собственной частоты, которая отличается от заданной для конструкции труб или подлежащей настройке целевой собственной частоты, например, после фиксации соединительного элемента и/или с базированием на механической мгновенной собственной частоте конструкции труб, измеренной на, по меньшей мере, одной приведенной в состояние вибрации трубе.

В соответствии со вторым усовершенствованием соответствующего изобретению способа последний содержит, далее, этап определения того, насколько сильно временная частота конструкции труб отличаются от целевой собственной частоты, заданной или подлежащей установлению для конструкции труб, например, с базированием, по меньшей мере, на одной механической мгновенной собственной частоте конструкции труб, измеренной при приведенной в состояние вибрации трубе.

В соответствии с третьим усовершенствованием соответствующего изобретению способа последний содержит, далее, этап позиционирования соединительного элемента в такой области шлица, которая пригодна для образования зоны фиксации, настраивающей целевую собственную частоту.

В соответствии с четвертым усовершенствованием соответствующего изобретению способа последний содержит, далее, этап ослабления соединительного элемента таким образом, что сам соединительный элемент после этого может перемещаться относительно шлица.

В соответствии с пятым усовершенствованием соответствующего изобретению способа последний содержит, далее, этап проверки на предмет того, настроена ли конструкция труб на заданную для этого целевую собственную частоту, например, с базированием на, по меньшей мере, одной измеренной мгновенной механической собственной частоте конструкции труб при приведенной в состояние вибрации трубе.

В соответствии с шестым усовершенствованием соответствующего изобретению способа последний содержит, далее, этап приведения в состояние вибрации, по меньшей мере, одной из труб с целью определения временной собственной частоты.

Основная мысль изобретения заключается в том, чтобы таким образом весьма несложным образом и, тем не менее, весьма эффективно настраивать одну или несколько собственных частот конструкции труб, служащей, в частности в качестве компонента измерительного преобразователя вибрационного типа, соответственно на соответствующую целевую меру с тем, чтобы таким образом настроить соответствующую целевую собственную частоту, в то время как с помощью предусмотренного внутри стыкующего элемента шлица и расположенного в нем соединительного элемента образуют зону фиксации, одновременно определяющую жесткость на изгибание стыкующего элемента и что - после размещения стыковочного элемента на соответствующих трубах - окончательная позиция - способного сначала перемещаться внутри шлица - соединительного элемента и, следовательно, зоны фиксации выбирают таким образом, что в результате прочность на изгибание стыковочного элемента и, следовательно, (общую) прочность на изгибание конструкции труб юстируют в соответствии с желаемыми целевыми мерами. Преимущество изобретения следует видеть, среди прочего, также в том, что собственные частоты образованной таким образом конструкции труб также и на сравнительно «поздней» фазе производ
