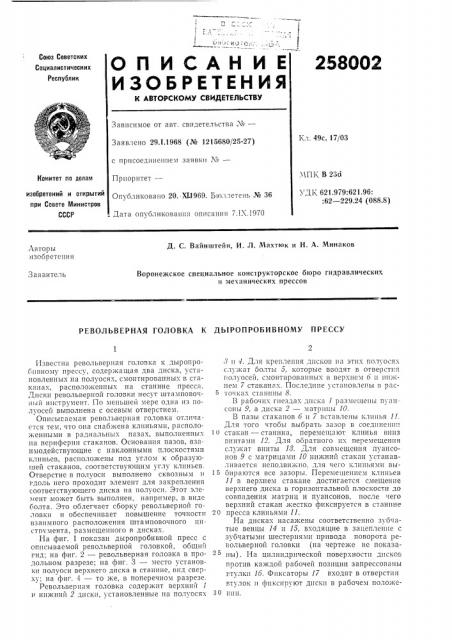

1 Г\
f (ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
258002
Зависимое от авт. свидетельства ¹â€”
Кл. 49с, 17/ОЗ
Заявлено 29.1.1968 (№ 1215680/25-27) с присоединением заявки М—
ЧПК В 23а
УДК 621.979:621.96:
:62 — 229.24 (088.8) Комитет по делам
Приоритет—
Опубликовано 20. ХП969. Бюллетень № 36 изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 7.IX.1970
Д. С. Вайнштейн, И. Jl. Мяхтюк и Н. А. Минаков
Авторы изобретения
Заявитель
Воронежское специальное конструкторское бюро гидравлических и механических прессов
РЕВОЛЬВЕРНАЯ ГОЛОВКА К ДЫРОПРОБИВНОМУ ПРЕССУ
Известны револьверная головка к дыропробивному прессу, содержащая два диска, устыновленных на полуосях, смонтированных в стаканах, расположенных на станине пресся.
Диски револьверной головки несут штамповочный инструмент. По меньшей мере одна из полуосей выполнена с осевым отверстием.
Описываемая револьверная головка отличается тем, что оиа снабжена клиньями, расположенными в радиальных пазах, выполненных па периферии стаканов. Основания пазов, взаимодействующие с наклонными плоскостями клиньев, расположены под углом к образуюureA стаканов, соответствующим углу клиньев.
Отверстие в полуоси выполнено сквозным и вдоль него проходит элемент для закрепления соответствующего диска на полуоси. Этот элемент может быть выполнен, например, в виде болта. Это облегчает сборку револьверной головки и обеспечивает повышение точности взаимного расположения штамповочного инстпумента, размещенного в дисках.
На фиг. 1 показан дыропробивной пресс с описываемой револьверной головкой, общий гид; на фиг. 2 — револьверная головка в продольном разрезе; на фиг. 3 — место установки полуоси верхнего диска в станине, вид сверху; на фиг. 4 — то же, в поперечном разрезе.
Револьверная головка содержит верхний i и нижний 2 диски, установленные на полуосях
3 и 4. Для крепле|шя дисков на этих полуосях служат болты 5, которые вводят в отверстия полуосей, смонтированных в верхнем 6 и |шжнем 7 стаканы. Последние установлены в раc5 зочках станины 8.
В рабочих гнезда диска 1 размещены пуансоны 9, а диска 2 — матрицы 10.
В пазы стаканов 6 и 7 вставлены клинья 11.
Для того чтобы выбрать зазор в соединении
10 стакан — станина, перемещают клинья вниз гинтами 12. Для обратного их перемещения с 1 жят Винты 18. Для соВмещенпя пуансонов 9 с матрицами 10 нижний стакан устанавливается неподвижно. для чего клиньями вы15 бираются все зазоры. Перемещением клиньев
11 в верхнем стакане достигается смещение верхнего диска в горизонтальной плоскости до совпадения матриц и пуансонов. после чего верхний стакан жестко фиксируется в станине
20 пресса клиньями 11.
На дисках насажены соответственно зубчатые венцы 14 и 15, входящие в зацепление с зубчатыми шестернями привода поворота револьверной головки (на чертеже не показа2 5 ны). На цилиндрической поверхности дисков против каждой рабочей позиции запрессованы
Втулки 16. Фиксаторы 17 входят в отверстия втулок и фиксируют диски в рабочем положе30 нии.
258002
Предмет изобретения
Револьверная головка к дыропробивному прессу, содержащая два диска, несущих штамповочный инструмент и установленных на двух полуосях, каждая из которых закреплена в стакане, расположенном на станине пресса, при этом, по меньшей мере, одна из полуосей выполнена с осевым отверстием, отлича ошаяся тем, что, с целью повышения точности взаимного расположения штамповочного инструмента и упрощения сборки головки, она снабжена клиньями, устанавливаемыми с Возможностью продольного перемещения в радиаль5 Hex пазах, выполненных на периферии стаканов и имеющих основания, расположенные под углом к образующей стакана, соответствующим углу клиньев, а отверстие, имеющееся в полуоси, выполнено сквозным и в нем разме1 о щен элемент для закрепления диска, выполненный, например, в виде болта.
