Линейное ретрансляционное устройство, система обходного пути tdm линии и способ управления обходным путем tdm линии

Линейное ретрансляционное устройство, система обходного пути tdm линии и способ управления обходным путем tdm линии

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к линейному ретрансляционному устройству, системе обходного пути TDM линии и способу управления обходным путем TDM линии и, в частности, оно соответственно применимо к линейному ретрансляционному устройству, которое содержит линию передачи, где ширина полосы пропускания изменяется в зависимости от окружающей среды в зоне линейного ретрансляционного устройства, такого как наружное устройство передачи (радиорелейное устройство) в сети с кольцевой архитектурой, тем самым позволяя направить в обход данные TDM (мультиплексирование с временным разделением каналов) линии, так что данные могут быть переданы без потери даже при изменении ширины полосы пропускания.

УРОВЕНЬ ТЕХНИКИ

В радиорелейном устройстве, которое содержит радиолинию, в качестве одного из примеров линейного ретрансляционного устройства, изменяется скорость передачи, определяющая возможность передачи, так как она зависит от окружающей среды. В общем, при настройке сети, архитектор сети предполагает, что полоса пропускания передачи будет соответствовать скорости передачи запланированной вначале и располагает TDM линию (Time Division Multiplexing - мультиплексирование с временным разделением) и Ethernet (зарегистрированный товарный знак) линию, как описано в патентной литературе 1: Нерассмотренная публикация патентной заявки Японии № 2003-259471, "packet/TDM integrated node device" ("пакетное/TDM встроенное узловое устройство"). Соответственно, при неизменной скорости передачи, возможна передача с пропускной способностью, предполагаемой сетевым архитектором. Однако, когда скорость передачи изменяется из-за влияния окружающей среды и т.п., то предполагается, что невозможна передача с пропускной способностью расположенной TDM линии и Ethernet линии, на текущей скорости передачи аппаратно-соединительной линии с переменной скоростью передачи, что приводит к неспособности обеспечить соответствующие услуги.

Когда топология сети имеет кольцевую архитектуру, даже если снижается скорость передачи в одном тракте из-за влияния окружающей среды и тому подобного в аппаратно-соединительной линии с переменной скоростью передачи, подключенной к линейному ретрансляционному устройству, другой тракт соединен с пунктом назначения посредством кольцевой архитектуры, и тогда возможно обеспечить передачу по обходному пути, используя другой тракт.

Однако, хотя обходной путь, снижение пропускной способности и т.п., могут быть реализованы в виде протоколов управления потоком или коммутации при передаче Ethernet пакетов, необходима фиксированная полоса пропускания, и заранее требуется однозначно определить тракт передачи в случае TDM соединения.

Таким образом, в случае, когда скорость передачи в аппаратно-соединительной линии с переменной скоростью передачи, которая соединена с линейным ретрансляционным устройством, изменяется из-за влияния окружающей среды и тому подобного, при снижении скорости передачи ниже ширины полосы пропускания, необходимой TDM линии, пропорционально изменению скорости передачи, существует проблема, что становится невозможной передача данных в TDM линии, и данные отбрасываются без вывода данных TDM линии из аппаратно-соединительной линии с переменной скоростью передачи.

Кроме того, даже при изменении в схеме радиомодуляции и т.п., есть возможность того, что произойдет изменение скорости в аппаратно-соединительной линии с переменной скоростью передачи, и, в результате, возможно передать только те данные TDM линии, которые могут быть переданы в соответствии с шириной полосы пропускания после изменения, из данных TDM линии, проходящих в линейное ретрансляционное устройство. Таким образом, есть проблема, что, даже при изменении схемы радиомодуляции, данные TDM-линии, которые выходят за полосу пропускания, не передаются на противоположные устройства.

СПИСОК БИБЛИОГРАФИЧЕСКИХ ССЫЛОК

ПАТЕНТНАЯ ЛИТЕРАТУРА

PTL1: Нерассмотренная патентная заявка Японии № 2003-259471 (с.5-8)

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

Вышеописанные проблемы в предшествующем уровне техники, в качестве примера, описаны при использовании типовой сети с кольцевой топологией, показанной на Фиг. 4. Фиг. 4 представляет собой диаграмму конфигурации сети, изображающую пример конфигурации сети, где аппаратно-соединительные линии с переменной скоростью передачи соединены в кольцо и используется в качестве пояснительной схемы при описании способа передачи исходящих данных по TDM линии в кольцевой сети. На Фиг. 4 показан пример конфигурации кольцевой сети, в которой три линейных ретрансляционных устройства 1, 2 и 3 соединены в кольцо с помощью аппаратно-соединительных линий 11, 12 и 13 с переменной скоростью передачи, где скорость передачи изменяется, например, радиолиний.

На Фиг. 4, TDM линия располагается между оконечным устройством 21 TDM и линейным ретрансляционным устройством 1, а линия Ethernet располагается между L2 коммутатором 31 и линейным ретрансляционным устройством 1. Линейные ретрансляционные устройства 1, 2 и 3 соединены в кольцо с помощью аппаратно-соединительных линий 11, 12 и 13 с переменной скоростью передачи, как описано выше. В технологии связи Ethernet, для того, чтобы избежать возникновения петель в Ethernet связи, в аппаратно-соединительных линиях 11, 12 и 13 с переменной скоростью передачи, соединение, например, аппаратно-соединительной линии 13 с переменной скоростью передачи обычно логически отключено при использовании протокола STP (Spanning Tree Protocol - протокол связующего дерева).

С другой стороны, TDM связь осуществляется через оконечное устройство 21 TDM, подключенное при помощи TDM линии, линейное ретрансляционное устройство 1, которое завершает TDM линию, аппаратно-соединительную линию 11 с переменной скоростью передачи (линию с переменной полосой пропускания), соединяющую линейное ретрансляционное устройство 1 и линейное ретрансляционное устройство 3, линейное ретрансляционное устройство 3, которое завершает TDM линию, и оконечное устройство 22 TDM, подключенное с помощью TDM линии, например, в качестве однозначно определенного тракта передачи.

Кроме того, линия связи Ethernet проходит через L2 коммутатор 31, подсоединенный с использованием Ethernet линии, линейное ретрансляционное устройство 1, которое завершает Ethernet линию, аппаратно-соединительную линию 11 с переменной скоростью передачи, соединяющую линейное ретрансляционное устройство 1 и линейное ретрансляционное устройство 3, линейное ретрансляционное устройство 3, которое завершает Ethernet линию, и L2 коммутатор 33 подсоединенный с использованием Ethernet линии.

Аналогично, линейное ретрансляционное устройство 2 взаимодействует с L2 коммутатором 32, соединенным с помощью Ethernet линии и осуществляет Ethernet связь с другими устройствами через аппаратно-соединительные линии 12 и 13 с переменной скоростью передачи, соединенные с линейными ретрансляционными устройствами 1 и 3. Следует отметить, что, однако, аппаратно-соединительная линия 13 с переменной скоростью передачи обычно логически отключена с помощью STP (протокол связующих деревьев), как описано выше. Таким образом, данные в Ethernet линии, которые передаются от линейного ретрансляционного устройства 2 к линейному ретрансляционному устройству 3 на самом деле передаются на линейное ретрансляционное устройство 3 через обходной тракт из аппаратно-соединительной линии 12 с переменной скоростью передачи, линейного ретрансляционного устройства 1 и аппаратно-соединительной линии 11 с переменной скоростью передачи.

Кроме того, в существующей TDM связи, даже при изменении ширины полосы пропускания аппаратно-соединительной линии 11 с переменной скоростью передачи и, например, уменьшении полосы пропускания необходимо передавать данные с использованием тракта передачи, который был однозначно определен заранее, без использования другого обходного тракта. Таким образом, когда уменьшается ширина полосы пропускания аппаратно-соединительной линии 11 с переменной скоростью передачи, линейное ретрансляционное устройство 1 передает только тот объем данных TDM линии, который соответствует полосе пропускания, которая может быть передана, на линейное ретрансляционное устройство 3, и объем данных TDM линии, превышающий полосу пропускания, которая может быть передана, не передается от линейного ретрансляционного устройства 1 на линейное ретрансляционное устройство 3, а отбрасывается в линейном ретрансляционном устройстве 1. Таким образом, есть проблема, что данные, которые должны быть переданы, не передаются с линейного ретрансляционного устройства 1 из-за изменения полосы пропускания.

(ПРИМЕРНАЯ ЗАДАЧА ИЗОБРЕТЕНИЯ)

Настоящее изобретение было выполнено с возможностью решения вышеуказанных проблем и примерной задачей настоящего изобретения является, таким образом, представление линейного ретрансляционного устройства, системы обходного пути TDM линии, и способа управления обходным путем TDM линии, которые создают обходной тракт TDM линии с использованием кольцевой архитектуры в соответствии с изменением скорости передачи и тем самым обеспечивает обслуживание с резервированием для данных TDM линии, которые в противном случае отбрасываются.

РЕШЕНИЕ ЗАДАЧИ

Для решения данной проблемы, линейное ретрансляционное устройство, система обходного пути TDM линии и способ управления обходным путем TDM линии в соответствии с изобретением имеют следующие основные характерные конфигурации.

(1) Линейное ретрансляционное устройство в соответствии с примерным аспектом настоящего изобретения является линейным ретрансляционным устройством для ретрансляции передачи данных по линии связи, устройство, составляющее кольцевую сеть, где линейное ретрансляционное устройство и противоположное устройство соединены в кольцо аппаратно-соединительными линиями с переменной скоростью передачи, где скорость передачи изменяется, причем при обнаружении уменьшения ширины полосы пропускания пригодной для передачи, вызванного изменением скорости передачи в аппаратно-соединительной линии с переменной скоростью передачи, предварительно заданной в качестве тракта передачи TDM линии, линейное ретрансляционное устройство создает обходной тракт TDM линии, допускающий передачу объема превышения полосы пропускания TDM линии от аппаратно-соединительной линии с переменной скоростью передачи посредством обходного пути через другое линейное ретрансляционное устройство, подключенное в кольцо, в соответствии со степенью изменения скорости передачи.

(2) Система обходного пути TDM линии в соответствии с примерным аспектом настоящего изобретения представляет собой систему обходного пути TDM линии для задания и отмены обходного тракта TDM линии, при использовании кольцевой сети, которая выполнена таким образом, что линейные ретрансляционные устройства для ретрансляции передачи данных по линии связи, соединены в кольцо аппаратно-соединительными линиями с переменной скоростью передачи, где скорость передачи изменяется, причем каждое из линейных ретрансляционных устройств выполнено как линейное ретрансляционное устройство, описанное, по меньшей мере, в вышеупомянутом пункте (1).

(3) Способ управления обходным путем TDM линии в соответствии с примерным аспектом изобретения представляет собой способ управления обходным путем TDM линии для задания и отмены обходного тракта TDM линии при использовании кольцевой сети, которая выполнена таким образом, что линейные ретрансляционные устройства для ретрансляции передачи данных по линии связи, соединены в кольцо при помощи аппаратно-соединительной линии с переменной скоростью передачи, где скорость передачи изменяется, причем, при обнаружении уменьшения ширины полосы пропускания пригодной для передачи, вызванного изменением скорости передачи аппаратно-соединительной линии с переменной скоростью передачи, предварительно заданной в качестве тракта передачи TDM линии, любое из линейных ретрансляционных устройств создает обходной тракт TDM линии, допускающий передачу объема превышения полосы пропускания TDM линии от аппаратно-соединительной линии с переменной скоростью передачи посредством обходного пути через другое линейное ретрансляционное устройство, подключенное в кольцо, в соответствии со степенью изменения скорости передачи.

ПОЛЕЗНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

Линейное ретрансляционное устройство, система обходного пути TDM линии, способ управления обходным путем TDM линии и программа управления обходным путем TDM линии в соответствии с изобретением имеют следующие приводимые в качестве примера полезные эффекты.

Первый примерный полезный эффект состоит в том, что, когда ширина полосы пропускания аппаратно-соединительной линии с переменной скоростью передачи, которая соединяет линейные ретрансляционное устройства, изменяется, может быть автоматически создан обходной тракт для объема превышения полосы пропускания TDM линии, при использовании кольцевой архитектуры, и, таким образом, можно надежно предотвратить отбрасывание данных TDM линии, тем самым обеспечив сервис с резервированием для ширины полосы пропускания TDM линии.

Второй примерный полезный эффект состоит в том, что, когда ширина полосы пропускания аппаратно-соединительной линии с переменной скоростью передачи возвращается в исходное состояние после автоматического создания обходного тракта для объема превышения полосы пропускания TDM линии, вызванного изменением полосы пропускания аппаратно-соединительной линии с переменной скоростью передачи, которая соединяет линейные ретрансляционное устройства, тракт передачи данных TDM линии автоматически восстанавливается в предыдущее состояние, и, поэтому, администратору сети нет необходимости оптимизировать сетевые настройки при каждом изменении скорости передачи аппаратно-соединительной линии с переменной скоростью передачи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

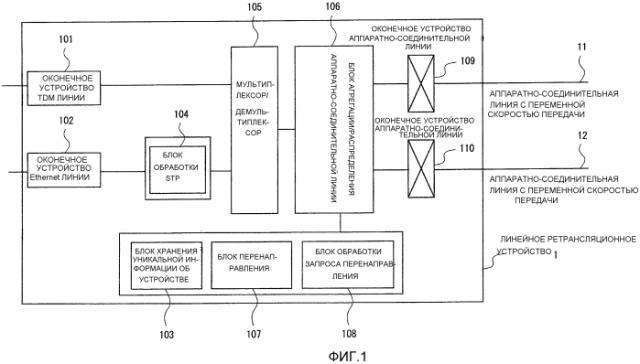

ФИГ. 1 представляет собой блок-схему, изображающую один пример конфигурации блоков линейного ретрансляционного устройства в соответствии с примерным вариантом осуществления настоящего изобретения.

Фиг. 2 представляет собой блок-схему, изображающую конфигурацию блоков линейного ретрансляционного устройства 2 в сети на Фиг. 4.

Фиг. 3 представляет собой блок-схему, изображающую конфигурацию блоков линейного ретрансляционного устройства 3 в сети на Фиг. 4.

Фиг. 4 представляет собой диаграмму конфигурации сети, изображающую пример конфигурации сети с аппаратно-соединительными линиями с переменной скоростью передачи, соединенными в кольцо.

Фиг. 5 представляет собой пояснительный вид для описания тракта передачи TDM данных перед уменьшением ширины полосы пропускания аппаратно-соединительной линии с переменной скоростью передачи (аппаратно-соединительная линия 11 с переменной скоростью передачи), которая заранее задана в качестве тракта передачи данных TDM линии в сети на Фиг. 4.

Фиг. 6 представляет собой пояснительный вид для описания тракта передачи TDM данных после уменьшения ширины полосы пропускания аппаратно-соединительной линии с переменной скоростью передачи (аппаратно-соединительная линия 11 с переменной скоростью передачи), которая заранее задана в качестве тракта передачи данных в TDM линии в сети на Фиг. 4.

Фиг. 7 представляет собой блок-схему, иллюстрирующую последовательность операций устройства источника запроса обходного тракта (линейного ретрансляционного устройства 1) в момент управления обходным путем, соответствующим TDM линии в сети на Фиг. 4.

Фиг. 8 представляет собой блок-схему, иллюстрирующую последовательность операций устройства источника запроса обходного тракта (линейного ретрансляционного устройства 1) в момент управления восстановлением в исходное состояние обходного пути, соответствующего TDM линии в сети на Фиг. 4.

Фиг. 9 представляет собой блок-схему, иллюстрирующую последовательность операций целевого устройства запроса обходного тракта (линейного ретрансляционного устройства 2) в момент управления обходным путем, соответствующим TDM линии в сети на Фиг. 4.

Фиг. 10 представляет собой блок-схему, иллюстрирующую последовательность операций целевого устройства запроса обходного тракта (линейного ретрансляционного устройства 2) в момент управления восстановлением в исходное состояние обходного пути, соответствующего TDM линии в сети на Фиг. 4.

Фиг. 11 представляет собой блок-схему, иллюстрирующую последовательность операций устройства конечного назначения запроса обходного тракта (линейного ретрансляционного устройства 3) в момент управления обходным путем, соответствующим TDM линии в сети на Фиг. 4.

Фиг. 12 представляет собой блок-схему, иллюстрирующую последовательность операций устройства конечного назначения запроса обходного тракта (линейного ретрансляционного устройства 3) в момент управления восстановлением в исходное состояние обходного пути, соответствующего TDM линии в сети на Фиг. 4.

ОПИСАНИЕ ПРИМЕРНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Ниже со ссылкой на прилагаемые чертежи описывается предпочтительный примерный вариант осуществления линейного ретрансляционного устройства, системы обходного пути TDM линии, способа управления обходным путем TDM линии и программы управления обходным путем TDM линии в соответствии с настоящим изобретением. Следует отметить, что, хотя линейное ретрансляционное устройство, система обходного пути TDM линии и способ управления обходным путем TDM линии в соответствии с примерным вариантом осуществления настоящего изобретения описаны ниже, изобретение может быть реализовано в виде программы управления обходным путем TDM линии, которая заставляет компьютер, установленный на линейном ретрансляционном устройстве выполнить способ управления обходным путем линии TDM, или же программа управления обходным путем TDM линии может хранится на компьютерно-читаемом носителе информации. Кроме того, хотя настоящее изобретение основано на том предположении, что составляющие сеть, линейные ретрансляционные устройства соединены друг с другом с помощью аппаратно-соединительной линии с переменной скоростью передачи, где скорость передачи меняется в зависимости от окружающей среды и т.п., аппаратно-соединительная линия с переменной скоростью передачи может быть образована линией любого типа, проводной или беспроводной.

ПРИЗНАКИ ИЗОБРЕТЕНИЯ

Перед описанием примерных вариантов осуществления настоящего изобретения, ниже приведен обзор признаков изобретения. Настоящее изобретение обеспечивает схему, которая автоматически создает/отменяет обходной тракт, который направляет данные TDM (мультиплексирование с временным разделением каналов) линии в обход, когда меняется скорость передачи аппаратно-соединительной линии с переменной скоростью передачи в кольцевой сети, где линейные ретрансляционные устройства соединены в кольцо посредством аппаратно-соединительных линий с переменной скоростью передачи, где скорость передачи меняется в зависимости от окружающей среды и тому подобного, и, при изменении полосы пропускания пригодной для передачи для линии TDM в соответствии с изменением скорости аппаратно-соединительной линии с переменной скоростью передачи, настоящее изобретение реализует функцию автоматического создания обходного тракта, предназначенного архитектором сети для гарантирования требуемой ширины полосы пропускания TDM линии и функцию автоматической отмены задания созданного обходного тракта для восстановления исходного тракта передачи.

Более конкретно, в сети с кольцевой архитектурой, показанной на Фиг. 4, например, линейное ретрансляционное устройство 1, в котором размещаются аппаратно-соединительные линии 11 и 12 с переменной скоростью передачи, предварительно запоминает информацию о выборе тракта, о том по какой из аппаратно-соединительных линий 11 и 12 с переменной скоростью передачи должны передаваться данные из подключенной TDM линии и данные из линии Ethernet.

Когда в линейном ретрансляционном устройстве 1 меняется скорость передачи в линии, ранее выбранной в качестве линии для передачи данных TDM линии, которая, представляет собой, например, аппаратно-соединительную линию 11 с переменной скоростью передачи, и пригодная для передачи полоса пропускания, становится меньше текущей полосы пропускания места размещения TDM линии, создается обходной тракт, который пропускает в обход данные TDM линии, превышающие ширину полосы пропускания аппаратно-соединительной линии 11 с переменной скоростью передачи, где скорость передачи снижена, через аппаратно-соединительную линию 12 с переменной скоростью передачи, линейное ретрансляционное устройство 2 и аппаратно-соединительную линию 13 с переменной скоростью передачи за счет использования сети с кольцевой архитектурой. В результате, избыток данных TDM линии аппаратно-соединительной линии 11 с переменной скоростью передачи, передается по обходному тракту, и, таким образом, возможно предотвратить случай, когда избыток данных отбрасывается.

Таким образом, обеспечивается схема, что даже при изменении скорости передачи в аппаратно-соединительной линии 11, 12 или 13 с переменной скоростью передачи, автоматически создается обходной тракт, и данные надежно передаются на противоположные устройства без отбрасывания данных TDM линии и, когда ширина полосы пропускания восстанавливается в первоначальное состояние, задание созданного обходного тракта автоматически отменяется, и первоначальный тракт передачи восстанавливается.

(ПРИМЕР КОНФИГУРАЦИИ ПРИМЕРНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ)

Ниже описан пример конфигурации линейного ретрансляционного устройства в соответствии с примерным вариантом осуществления настоящего изобретения со ссылкой на блок-схему на Фиг. 1. Фиг. 1 представляет собой блок-схему, изображающую один из примеров конфигурации блоков линейного ретрансляционного устройства в соответствии с примерным вариантом осуществления настоящего изобретения. В данном изобретении предполагается, что каждое из линейных ретрансляционных устройств 1, 2 и 3, образующих сеть с кольцевой архитектурой, показанную на Фиг. 4, представляет собой линейное ретрансляционное устройство, показанное на Фиг. 1. В этом примере показан случай, где линейное ретрансляционное устройство 1 с Фиг. 4 соответствует линейному ретрансляционному устройству на Фиг. 1, а также линейные ретрансляционные устройства 2 и 3 соответствуют тем, что показаны на Фиг. 2 и 3, соответственно, которые описаны ниже.

Линейное ретрансляционное устройство 1, показанное на Фиг. 1, по меньшей мере, включает в себя оконечное устройство 101 TDM линии, оконечное устройство 102 линии Ethernet, блок 103 хранения уникальной информации об устройствах, блок 104 обработки STP, MUX/DEMUX 105 (мультиплексор/демультиплексор), аппаратно-соединительный блок 106 распределения и агрегации, блок 107 перенаправления, блок 108 обработки запроса перенаправления и оконечные устройства 109 и 110 аппаратно-соединительной линии. Оконечные устройства 109 и 110 аппаратно-соединительной линии представляют собой узлы, которые соответственно завершают аппаратно-соединительные линии 11 и 12 с переменной скоростью передачи, образующие сеть с кольцевой архитектурой в линейном ретрансляционном устройстве 1, показанном на Фиг. 4.

MUX/DEMUX 105 преобразует данные TDM, принятые оконечным устройством 101 TDM линии и Ethernet-кадры, принятые с помощью оконечного устройства 102 Ethernet линии в формат, который может быть передан через аппаратно-соединительные-линии 11 и 12 с переменной скоростью передачи и выполняет передачу данных на противоположные устройства, которыми являются линейные ретрансляционные устройства 3 и 2, подключенные к аппаратно-соединительным линиям 11 и 12 с переменной скоростью передачи. Кроме того, MUX/DEMUX 105 выделяет данные TDM и Ethernet-кадры из формата передачи, полученного с помощью аппаратно-соединительных линий 11 и 12 с переменной скоростью передачи и передает данные TDM на оконечное устройство 101 TDM линии, а Ethernet-кадры на оконечное устройство 102 Ethernet линии через блок 104 обработки STP.

Блок 106 агрегации/распределения аппаратно-соединительной линии агрегирует и распределяет данные двух оконечных устройств 109 и 110 аппаратно-соединительной линии и определяет, по какому тракту должны быть переданы данные в соответствии с информацией памяти перенаправления, заданной в блоке 107 перенаправления.

Кроме того, оконечные устройства 109 и 110 аппаратно-соединительной линии сохраняют/сравнивают информацию о текущей скорости передачи аппаратно-соединительной линии 11 с переменной скоростью передачи и аппаратно-соединительной линии 12 с переменной скоростью передачи, соответственно, и определяют изменение скорости передачи при изменении текущей скорости по сравнению с предыдущей скоростью передачи и возникновении разницы между текущей скоростью передачи и предыдущей скоростью передачи. В случае, когда установлено, что скорость передачи изменилась, оконечные устройства 109 и 110 аппаратно-соединительной линии передают уведомление с информацией о текущей скорости передачи после изменения на блок 107 перенаправления, а блок 107 перенаправления производит соответствующие настройки перенаправления и обновляет память перенаправления.

Блок 108 обработки запроса перенаправления следит за возможностью передачи TDM линии на основе информации памяти перенаправления в настоящий момент установленной в блоке 107 перенаправления и информации о текущей скорости передачи аппаратно-соединительных линий 11 и 12 с переменной скоростью передачи, сохраняемой в оконечных устройствах 109 и 110 аппаратно-соединительной линии, соответственно. Когда блок 108 обработки запроса перенаправления определяет, что данные TDM линии, выводимые на линейное ретрансляционное устройство, не могут быть полностью размещены в формате передачи в аппаратно-соединительной линии 11 с переменной скоростью передачи оконечного устройства аппаратно-соединительной линии, куда в данный момент перенаправлена линия TDM, которое, является, например, оконечным устройством 109 аппаратно-соединительной линии, из-за изменения скорости передачи, блок 108 обработки запроса перенаправления передает запрос перенаправления, запрашивая обходной путь для данных TDM линии на противоположное устройство, подключенное к аппаратно-соединительной линии 12 с переменной скоростью передачи, которым является, например, линейное ретрансляционное устройство 2, используя в качестве обходного тракта аппаратно-соединительную линию 12 с переменной скоростью передачи другого оконечного устройства аппаратно-соединительной линии, которым является, например, оконечное устройство 110 аппаратно-соединительной линии.

Противоположное устройство, которое приняло запрос перенаправления, которым является, например, линейное ретрансляционное устройство 2, проверяет перенаправление своего устройства с информацией памяти перенаправления в блоке перенаправления на основе полученного запроса перенаправления. Когда в результате проверки выясняется, что можно обеспечить обходной путь TDM линии и передавать данные TDM линии по обходному тракту, устройство передает уведомление о разрешении перенаправления, указывающее, что возможно перенаправление по обходному тракту к другому устройству, с которого был сделан запрос перенаправления, и которым, например, является линейное ретрансляционное устройство 1, и, в то же время, делает запрос перенаправления на другое противоположное устройство, к которому установлен конечный обходной тракт как к конечному пункту назначения, которым является, например, линейное ретрансляционное устройство 3. С другой стороны, когда выясняется, что невозможно обеспечить обходной путь TDM линии для передачи данных TDM линии через обходной тракт, устройство передает уведомление, что невозможно перенаправление на другое устройство, с которого был сделан запрос перенаправления, и которым является, например, линейное ретрансляционное устройство 1, или просто оставляет его в ожидании, не выполняя операцию передачи уведомления о разрешении перенаправления, тем самым ставя устройство в известность о том, что перенаправление невозможно.

Обратите внимание, что, во время построения сети, блок 103 хранения уникальной информации об устройствах хранит уникальную информацию об устройстве, например, МАК-адрес и т.п. для однозначного отличения линейных ретрансляционных устройств 2 и 3, составляющих сеть, включая линейное ретрансляционное устройство 1, от других устройств. При передаче запроса перенаправления от линейного ретрансляционного устройства, которым, например, является линейное ретрансляционное устройство 1, на линейное ретрансляционное устройство 2, которое является противоположным устройством, подключенным к аппаратно-соединительной линии 12 с переменной скоростью передачи, уникальная информация об устройстве, например, MAК-адрес или тому подобное, с целью однозначной идентификации линейного ретрансляционного устройства в качестве конечного пункта назначения, которым является, например, линейное ретрансляционное устройство 3, извлекается из блока 103 хранения уникальной информации об устройстве, добавляется к запросу перенаправления и передается на линейное ретрансляционное устройство 2, которое является противоположным устройством. Также, при приеме запроса перенаправления, определяется, указывает ли адрес места назначения, добавленный к запросу перенаправления (информации, указывающей на линейное ретрансляционное устройство в качестве конечного пункта назначения передачи) на само это устройство, со ссылкой на уникальную информацию об устройстве собственного устройства, которая хранится в блоке 103 хранения уникальной информации об устройствах.

(ОПИСАНИЕ РАБОТЫ ПРИМЕРНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ)

Пример соединений линейного ретрансляционного устройства 1, показанного на Фиг. 1, описывается сначала с использованием случая сети кольцевой архитектуры, показанной на Фиг. 4 в качестве примера. В частности, каждое из линейного ретрансляционного устройства 1, линейного ретрансляционного устройства 2 и линейного ретрансляционного устройства 3, показанных на Фиг. 4 имеют ту же конфигурацию блоков, что и линейное ретрансляционное устройство 1, показанное на Фиг. 1 и включают в себя интерфейсы, которые размещают аппаратно-соединительные линии с переменной скоростью передачи, линию TDM и линию Ethernet. Кроме того, каждое из линейного ретрансляционного устройства 1, линейного ретрансляционного устройства 2 и линейного ретрансляционного устройства 3 содержит две аппаратно-соединительные линии с переменной скоростью передачи, которые представляют собой пару аппаратно-соединительных линий 11 и 12 с переменной скоростью передачи, пару аппаратно-соединительных линий 12 и 13 с переменной скоростью передачи, и пару аппаратно-соединительных линий 13 и 11 с переменной скоростью передачи соответственно, а кольцевая архитектура образуется аппаратно-соединительными линиями 11, 12 и 13 с переменной скоростью передачи.

В кольцевой сети на Фиг. 4, линейное ретрансляционное устройство 1 соединено с оконечным устройством 21 TDM с помощью линии TDM, а линейное ретрансляционное устройство 3 соединено с оконечным устройством 22 TDM также с помощью TDM линии. Линейное ретрансляционное устройство 1 и линейное ретрансляционное устройство 3 соединены аппаратно-соединительной линией 11 с переменной скоростью передачи, TDM соединение осуществляется между оконечным устройством 21 TDM и оконечным устройством 22 TDM.

Кроме того, линейное ретрансляционное устройство 1, линейное ретрансляционное устройство 2 и линейное ретрансляционное устройство 3 соединены соответственно с L2-коммутаторами 31, 32 и 33 с помощью линии Ethernet и осуществляют Ethernet-соединение.

Следует отметить, что, так как кольцевая архитектура используется в примере конфигурации сети на Фиг. 4, для того, чтобы избежать возникновения петли в Ethernet-соединении, аппаратно-соединительная линия 13 с переменной скоростью передачи, для примера, в обычное время логически отключена в Ethernet соединении с помощью протокола STP. Тем не менее, аппаратно-соединительная линия 13 с переменной скоростью передачи присоединена как физическая линия, и для TDM соединения и других протоколов связи, отличных от Ethernet, возможна передачи данных.

Особенности функционирования в случае, когда линейное ретрансляционное устройство имеет ту же конфигурацию, что и на Фиг. 1, применимы к каждому из линейных ретрансляционных устройств 1, 2 и 3 в сети кольцевой архитектуры на Фиг. 4, которая представляет собой схему управления обходным путем линии TDM, описанную ниже в качестве примера.

В сети на Фиг. 4, при изменении скорости передачи аппаратно-соединительной линии 11 с переменной скоростью передачи и уменьшении полосы пропускания аппаратно-соединительной линии 11 с переменной скоростью передачи уже, чем полоса пропускания, пригодная для передачи целиком TDM линии, размещенной между оконечным устройством 21 TDM и линейным ретрансляционным устройством 1, оконечное устройство 109 аппаратно-соединительной линии линейного ретрансляционного устройства 1 на Фиг. 1 передает уведомление об обнаружении изменения скорости передачи аппаратно-соединительной линии 11 с переменной скоростью передачи и уведомление о новой о скорости после изменения на блок 108 выполнения запроса перенаправления.

При получении уведомления, блок 108 выполнения запроса перенаправления определяет, может ли текущая скорость передачи аппаратно-соединительной линии 11 с переменной скоростью передачи на Фиг. 4 обеспечить передачу всех данных размещенной линии TDM, на основе информации о новой скорости после изменения и информации памяти перенаправления в блоке 107 перенаправления.

При определении того, что все данные не могут быть переданы, для создания обходного тракта для объема данных TDM линии, превышающего полосу пропускания, блок 108 выполнения запроса перенаправления передает запрос для проверки того, возможно ли создание обходного тракта через аппаратно-соединительную линию 13 с переменной скоростью передачи, что представляет собой запрос перенаправления, запрашивающий создание обходного тракта, вместе с информацией, указывающей сведения об объеме превышения полосы пропускания TDM линии, на другое устройство, подключенное к аппаратно-соединительной линии 12 с переменной скоростью передачи, которым является линейное ретрансляционное устройство 2 на Фиг 4.

Линейное ретрансляционное устройство 2, которое приняло запрос для проверки, то есть запрос перенаправления, имеет ту же конфигурацию, что и линейное ретрансляционное устройство 1 на Фиг. 1 за исключением того, что условные обозначения различны, как показано на компоновочной схеме устройства на Фиг. 2. Фиг. 2 представляет собой блок-схему, изображающую конфигурацию блоков линейного ретрансляционного устройства 2 в сети на Фиг. 4, и оно, по меньшей мере, включает в себя оконечное устройство 201 линии TDM, оконечное устройство 202 Ethernet линии, блок 203 хранения уникальной информации об устройстве, блок 204 выполнения STP, MUX/DEMUX 205, блок 206 агрегации/распределения аппаратно-соединительной линии, блок 207 перенаправления, блок 208 выполнения запроса перенаправления и оконечные устройства 209 и 210 аппаратно-соединительной линии, подобные линейному ретрансляционному устройству на Фиг. 1. Оконечные устройства 209 и 210 аппаратно-соединительной линии являются узлами, которые соответственно завершают аппаратно-соединительные линии 12 и 13 с переменной скоростью передачи, образующие сеть кольцевой архитектуры.

Линейное ретрансляционное устройство 2 передает запрос для проверки, то есть запрос перенаправления, принятый от линейного ретрансляционного устройства 1 с помощью оконечного устройства 209 аппаратно-соединительной линии, на блок 208 выполнения запроса перенаправления для обработки в блоке 208 выполнения запроса перенаправления. Блок 208 выполнения запроса перенаправления определяет, можно ли обеспечить ширину полосы пропускания для линии TDM, запрошенную в запросе перенаправления с линейного ретрансляционного устройства 1, для использовании в качестве обходного тракта, на основе сведений о памяти перенаправления в блоке 207 перенаправления и информации о скорости передачи аппаратно-
