Устройство обработки информации, терминал для обработки наличности и система обработки информации

Устройство обработки информации, терминал для обработки наличности и система обработки информации

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройству обработки информации, к терминалу для обработки наличности и к системе обработки информации.

УРОВЕНЬ ТЕХНИКИ

Обычно терминалы для обработки наличности, оперирующие банкнотами, устанавливаются в финансовых организациях, таких как банки. Примеры терминалов для обработки наличности включают в себя автоматический кассовый аппарат (Automatic Teller Machine, ATM), электронный кассир-рециркулятор (Teller Cash Recycler, TCR), рециркулятор с функцией проверки баланса и сортировщик банкнот. Эти терминалы для обработки наличности подключены к локальной сети (смотри, например, выложенную заявку на патент Японии (JP-A) № 2010-049373). Контроллер ATM, терминал кассира, терминал проверки баланса, сортировщик банкнот и т.п., представляющие собой терминалы высшего уровня по отношению к соответствующим терминалам для обработки наличности, также подключены к локальной сети.

На банкнотах каждого типа напечатаны порядковые номера (в дальнейшем называемые «серийными номерами»), и терминалы для обработки наличности включают в себя функцию считывания серийных номеров, напечатанных на банкнотах. Серийные номера, считанные ATM, могут сохраняться в контроллере ATM. Аналогично, серийные номера, считанные электронным кассиром-рециркулятором, могут сохраняться в терминале электронного кассира, серийные номера, считанные рециркулятором с функцией проверки баланса, могут сохраняться в терминале проверки баланса, и серийные номера, считанные сортировщиком банкнот, могут храниться в терминале сортировщика банкнот.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Техническая задача

Однако серийные номера, считанные терминалами для обработки наличности, в такой системе хранятся только в каждом отдельном терминале для обработки наличности или в соответствующих им терминалах высшего уровня (контроллер ATM, терминал электронного кассира, терминал проверки баланса, терминал сортировщика банкнот и т.п. из описанного выше примера). Таким образом, серийные номера, считанные терминалами для обработки наличности, не обрабатываются централизованно, и поиск и анализ серийных номеров нелегко осуществить.

Более того, если представить ситуацию, когда серийные номера в такой системе обрабатываются централизованно, то терминалам для обработки наличности потребуется передавать серийные номера в систему финансового управления через базовую сеть, внешнюю по отношению к локальной сети, при этом серийные номера будут обрабатываться централизованно системой финансового управления. Однако, поскольку система финансового управления представляет собой местоположение, где данными напрямую управляет банк, то, по соображениям безопасности и количества передаваемой информации, не может быть обеспечен простой доступ к системе управления финансами для поиска и анализа серийных номеров.

Конкретный серийный номер может быть зарегистрирован в терминалах для обработки наличности с помощью меню технической поддержки и т.п. Когда в обращении обнаруживается поддельная банкнота, в терминалах для обработки наличности может быть зарегистрирован, например, серийный номер поддельной банкноты (в частности, полный серийный номер или только некоторые цифры). После того как терминалы для обработки наличности зарегистрировали поддельную банкноту, терминал для обработки наличности, обнаруживший банкноту, на которой напечатан данный серийный номер, может принудительно отклонить банкноту, изолировать банкноту в предназначенном для этого удерживающем контейнере или прервать транзакцию.

Однако, поскольку оператору (например, сотруднику банка или сотруднику технической поддержки) необходимо вручную вводить серийный номер поддельной банкноты в каждый терминал для обработки наличности, рабочее время оператора не может быть уменьшено, и велика вероятность ошибок при введении серийного номера поддельной банкноты.

С учетом вышеуказанных обстоятельств целью настоящего изобретения является создание технологии, которая позволяет просто осуществлять поиск и анализ серийных номеров, считанных терминалами для обработки наличности, и снижает объем работы при регистрации серийного номера поддельной банкноты в терминалах обработки валюты.

Решение задачи

В целях решения вышеуказанной задачи одним аспектом настоящего изобретения является устройство обработки информации между кластером терминала для обработки наличности в локальной сети и внешней сетью вне локальной сети, причем устройство обработки информации включает в себя: блок получения информации, который в локальной сети получает серийные номера, полученные из банкнот, считанных терминалами для обработки наличности, образующими кластер терминалов для обработки наличности; контроллер хранения, который сохраняет серийные номера в блоке хранения; блок получения условия, который получает условия, связанные с серийным номером поддельной банкноты; и блок сообщения серийного номера, который получает серийный номер, удовлетворяющий условиям блока хранения, и сообщает серийный номер любому из терминалов для обработки наличности, образующих кластер терминалов для обработки наличности, или терминалу для обработки наличности в локальной сети, отличающейся от данной локальной сети.

Блок сообщения серийного номера может сообщать серийный номер любому терминалу для обработки наличности, выбранному из терминалов, образующих кластер терминалов для обработки наличности, или терминалу для обработки наличности в локальной сети, отличающейся от данной локальной сети.

Условие, связанное с серийным номером поддельной банкноты, может формироваться посредством комбинации номера и положения для сопоставления с серийными номерами, хранящимися в блоке хранения.

Другим аспектом настоящего изобретения является терминал для обработки наличности, образующий кластер терминалов для обработки наличности в локальной сети, причем терминал для обработки наличности включает в себя: блок получения серийного номера, который получает серийный номер, удовлетворяющий условию, связанному с серийным номером поддельной банкноты, от устройства обработки информации, предусмотренного между терминалом для обработки наличности и внешней сетью вне локальной сети; и контроллер движения, который работает таким образом, что банкнота, на которой напечатан серийный номер, полученный блоком получения серийного номера, перемещается в особое положение.

Это особое положение может быть или контейнером для изъятия банкнот, или специализированным контейнером для удержания банкнот.

Другим аспектом настоящего изобретения является система обработки информации, включающая в себя терминалы для обработки наличности, образующие кластер терминалов для обработки наличности в локальной сети, и устройство обработки информации между терминалами для обработки наличности и внешней сетью вне локальной сети, причем: каждый из терминалов для обработки наличности включает в себя блок сообщения информации, который сообщает серийные номера считанных банкнот; и устройство обработки информации включает в себя блок получения информации, который в локальной сети получает серийные номера, сообщенные терминалами для обработки наличности, контроллер хранения, который сохраняет серийные номера в блоке хранения; блок получения условия, который получает условие, связанное с серийным номером поддельной банкноты; и блок сообщения серийного номера, который получает серийный номер, соответствующий условию, из блока хранения, и сообщает серийный номер любому из терминалов для обработки наличности, образующих кластер терминалов для обработки наличности, или терминалу для обработки наличности в локальной сети, отличающейся от данной локальной сети.

Блок сообщения серийного номера может сообщать серийный номер любому терминалу для обработки наличности, выбранному из терминалов для обработки наличности, образующих кластер терминалов для обработки наличности, или терминалу для обработки наличности в локальной сети, отличающейся от данной локальной сети.

Условие, связанное с серийным номером поддельной банкноты, может быть образовано комбинацией номера и положения для сравнения с серийными номерами, хранящимися в блоке хранения.

Положительные эффекты изобретения

Настоящее изобретение, описанное выше, позволяет легко осуществлять поиск и анализ серийных номеров, считанных терминалами для обработки наличности, и позволяет уменьшить объем работы по регистрации серийного номера поддельной банкноты в терминалах для обработки наличности.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фигура 1 иллюстрирует структуру общей системы обработки информации.

Фигура 2 иллюстрирует структуру системы обработки информации согласно примерному варианту осуществления настоящего изобретения.

Фигура 3 иллюстрирует пример функциональной структуры терминала для обработки наличности согласно примерному варианту осуществления настоящего изобретения.

Фигура 4 иллюстрирует пример функциональной структуры устройства обработки информации согласно примерному варианту осуществления настоящего изобретения.

Фигура 5 иллюстрирует один пример структуры накопленных данных, накопленных в устройстве обработки информации.

Фигура 6 иллюстрирует пример структуры накопленных данных, накопленных в устройстве обработки информации.

Фигура 7 иллюстрирует пример структуры накопленных данных, накопленных в устройстве обработки информации.

Фигура 8 иллюстрирует пример работы системы обработки информации.

Фигура 9 иллюстрирует пример последовательности работы системы обработки информации.

Фигура 10 иллюстрирует пример экрана регистрации серийного номера, отображенного терминалом для обработки наличности.

Фигура 11 иллюстрирует пример экрана установки места регистрации, отображаемый терминалом для обработки наличности.

НАИЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Далее следует подробное объяснение, касающееся подходящего примерного варианта осуществления настоящего изобретения со ссылками на прилагаемые чертежи. Следует отметить, что в данном описании и на чертежах элементы структуры с по существу одинаковой функциональной структурой обозначены одинаковыми ссылочными позициями, и их повторное объяснение опущено.

Более того, в настоящем описании и на чертежах множественные элементы структуры с по существу одинаковой функциональной структурой иногда различаются добавлением букв алфавита после одной и той же ссылочной позиции. Тем не менее, одинаковые ссылочные позиции снабжаются буквами и в случаях, когда нет особой необходимости делать различие между каждым из множества элементов структуры с по существу одинаковой функциональной структурой.

Объяснение общей технологии

Первое объяснение относится к структуре общей системы 10' обработки информации. Фигура 1 иллюстрирует структуру общей системы 10' обработки информации. Как показано на фигуре 1, общая система 10' обработки информации содержит терминалы 200 для обработки наличности, которые обрабатывают банкноты, терминалы 300 высшего уровня, которые соответствуют более высокому уровню, чем терминалы 200 для обработки наличности, устройство 400 контроля ATM и систему 600 финансового управления.

Как описано выше, терминалы 200 для обработки наличности и терминалы 300 высшего уровня находятся в локальной сети. А именно, терминалы 200 для обработки наличности и терминалы 300 высшего уровня подключены к локальной сети. Локальная сеть образована, например, локальной вычислительной сетью (LAN). Базовая сеть 500 является внешней сетью вне локальной сети и образована, например, глобальной вычислительной сетью (WAN). Система 600 финансового управления подключена к базовой сети 500.

Терминалы 200 для обработки наличности установлены в финансовом учреждении, таком как банк. Примеры терминалов 200 для обработки наличности включают в себя ATM 200A, электронный кассир-рециркулятор 200B, рециркулятор 200C с функцией проверки баланса и сортировщик 200D банкнот. Примеры терминалов 300 высшего уровня включают в себя контроллер 300A ATM, терминал 300В кассира, терминал 300С проверки баланса и терминал 300D сортировщика банкнот.

ATM 200A представляет собой клиентский терминал для получения или внесения наличных и работает с установленной кассетой C для хранения банкнот. Контроллер 300A ATM находится внутри ATM 200A и соединен с устройством 400 управления ATM. Хотя в примере, показанном на фигуре 1, один ATM 200A соединен с устройством 400 управления ATM, с ним могут быть соединены несколько ATM 200A. ATM 200A устанавливается, например, в отделении финансового учреждения. Устройство 400 управления ATM обычно соединено с системой 600 финансового управления по базовой сети 500.

Электронный кассир-рециркулятор 200B представляет собой терминал, который принимает банкноты, принятые от клиента, или выдает банкноты по запросу клиента на основании управления терминалом 300B электронного кассира сотрудником банка. Электронный кассир-рециркулятор 200B устанавливается, например, в зале самообслуживания финансового учреждения. Аналогично ATM 200A, электронный кассир-рециркулятор 200B работает с установленной кассетой C для хранения банкнот. Терминал 300B электронного кассира обычно подключен к системе 600 финансового управления по базовой сети 500.

Рециркулятор 200C с функцией проверки баланса предназначен для пересчета денежных средств, извлеченных из ATM 200A, или электронного кассира-рециркулятора 200B, и вычисления баланса денежных средств на основании управления терминалом 300С проверки баланса сотрудником банка. Рециркулятор 200C с функцией проверки баланса устанавливается, например, позади зоны самообслуживания или в бэк-офисе банка. Аналогично ATM 200A, рециркулятор 200C с функцией проверки баланса работает с установленной кассетой C для хранения банкнот. Рециркулятор 200C с функцией проверки баланса обычно подключен к системе 600 финансового управления по базовой сети 500.

Сортировщик 200D банкнот способен пересчитывать и сортировать денежные средства, изъятые из ATM 200A или из электронного кассира-рециркулятора 200B, и обандероливает каждое конкретное количество банкнот (например, каждые 100 банкнот) на основании управления терминалом 300D сортировщика банкнот сотрудником банка. Для каждого конкретного количества банкнот сортировщик 200D банкнот печатает номер на бандероли и выдает пачку. Сортировщик 200D банкнот может хранить напечатанные номера пачек в форме даты, часа, минут и секунд. Сортировщик 200D банкнот устанавливается, например, позади зоны самообслуживания или в бэк-офисе банка. Сортировщик 200D банкнот не включает в себя кассету C для хранения банкнот. Терминал 300D сортировщика банкнот обычно подключен к системе 600 финансового управления по базовой сети 500.

Соответствующие кассеты C, применяемые в ATM 200A, в электронном кассире-рециркуляторе 200B и в рециркуляторе 200C с функцией проверки баланса, обычно являются взаимозаменяемыми. Каждая кассета C имеет уникальный ID (здесь и далее обозначается «ID кассеты»), и ID кассеты сохраняется во внутренней памяти кассеты C. При установке в терминал 200 для обработки наличности ID кассеты считывается терминалами 200 для обработки наличности.

Терминалы 200 для обработки наличности имеют уникальный ID (здесь и далее также обозначается «ID устройства»), и ID устройства сохраняется во внутренней памяти терминалов 200 для обработки наличности. Как описано выше, на банкнотах напечатаны серийные номера, и терминалы 200 для обработки наличности включают функцию считывания серийных номеров, напечатанных на банкнотах. Серийные номера, считанные ATM 200A, могут сохраняться в контроллере 300А. Аналогично, серийные номера, считанные электронным кассиром-рециркулятором 200B, могут сохраняться в терминале 300B кассира, серийные номера, считанные рециркулятором 200C с функцией проверки баланса, могут сохраняться терминалом 300C проверки баланса, и серийные номера, считанные сортировщиком 200D банкнот, могут сохраняться в терминале 300D сортировщика банкнот.

Однако в системе 10' обработки информации серийные номера, считанные терминалами 200 для обработки наличности, сохраняются только в терминалах 200 для обработки наличности или соответствующих им терминалах высшего уровня (контроллер 300А ATM, терминал 300В кассира, терминал 300С проверки баланса, терминал 300D сортировщика банкнот и т.п. в описанном выше примере). Следовательно, серийные номера, считанные терминалами 200 для обработки наличности, не управляются централизованно, и поиск и анализ серийных номеров не может легко осуществляться.

Предположим, что потребуется провести централизованную обработку серийных номеров в системе 10' обработки информации, тогда терминалам 200 для обработки наличности потребуется передать серийные номера системе 600 финансового управления по базовой сети вне локальной сети, причем централизованная обработка серийных номеров будет выполнена системой 600 финансового управления. Однако система 600 финансового управления представляет собой местоположение, где данные обрабатываются непосредственно банком, и по соображениям безопасности и количества передаваемой информации не может быть получен простой доступ к системе 600 финансового управления для поиска и анализа серийных номеров.

В примерном варианте осуществления настоящего изобретения, таким образом, предлагается технология, по которой поиск и анализ серийных номеров, считанных терминалами 200 для обработки наличности, может осуществляться просто.

Объяснение примерного варианта осуществления

В последующем объяснении рассматривается структура системы 10 обработки информации согласно примерному варианту осуществления настоящего изобретения. Фигура 2 иллюстрирует структуру системы 10 обработки информации согласно примерному варианту осуществления настоящего изобретения. Как показано на фигуре 2, система 10 обработки информации принципиально отличается от общей системы 10' обработки информации тем, что дается устройство 100 обработки информации. В частности, устройство 100 обработки информации располагается между базовой сетью 500 и одним из множества терминалов 200 для обработки наличности (здесь и далее обозначены как «кластер терминалов для обработки наличности») в локальной сети.

В локальной сети устройство 100 обработки информации получает серийные номера, полученные из банкнот, считанных терминалами 200 для обработки наличности, образующих кластер терминалов для обработки наличности, и сохраняет серийные номера. В такой структуре поиск и анализ серийных номеров может осуществляться просто, поскольку серийные номера, считанные терминалами 200 для обработки наличности, обрабатываются централизованно.

Более того, серийные номера обрабатываются устройством 100 обработки информации, которое отличается от системы 600 финансового управления, в которой данные обрабатываются непосредственно банком. Поэтому ограничения доступа, связанные с соображениями безопасности и количеством передаваемой информации, менее жесткие, чем в случаях, когда серийные номера обрабатываются системой 600 финансового управления. Таким образом, к устройству 100 обработки информации может быть получен простой доступ для осуществления поиска и анализа серийных номеров.

Следует отметить, что устройство 100 обработки информации может быть выполнено в форме независимого устройства, как показано на фигуре 2, или может быть объединено с другим устройством. Например, устройство 100 обработки информации может размещаться между кластером терминалов для обработки наличности в локальной сети и базовой сетью 500, объединенное по меньшей мере с одним из терминала 300С проверки баланса или терминала 300D сортировщика банкнот.

Не существует конкретного ограничения на количество терминалов 200 для обработки наличности. Более того, хотя ATM 200A, электронный кассир-рециркулятор 200B, рециркулятор 200C с функцией проверки баланса и сортировщик 200D банкнот приведены в качестве примеров терминалов 200 для обработки наличности в примере, показанном на фигуре 2, не существует конкретного ограничения на тип терминалов 200 для обработки наличности. Поэтому достаточно, чтобы по меньшей мере один из ATM 200A, электронного кассира-рециркулятора 200B, рециркулятора 200C с функцией проверки баланса или сортировщика 200D банкнот были включены в число терминалов 200 для обработки наличности, образующих кластер терминалов для обработки наличности.

Структура системы 10 обработки информации согласно примерному варианту осуществления настоящего изобретения была объяснена выше. Последующее объяснение касается примера функциональной структуры терминала 200 для обработки наличности согласно примерному варианту осуществления настоящего изобретения.

Объяснение структуры

Фигура 3 иллюстрирует пример функциональной структуры терминала 200 для обработки наличности согласно примерному варианту осуществления настоящего изобретения. Как показано на фигуре 3, терминал 200 для обработки наличности согласно примерному варианту осуществления настоящего изобретения включает в себя блок 210 связи, контроллер 220, блок 230 хранения, блок 240 считывания.

Блок 210 связи включает в себя возможность соединения с другими устройствами, управляемыми контроллером 220. Контроллер 220 включает в себя возможность управления всей работой терминала 200 для обработки наличности. Блок 230 хранения может сохранять программы или данные для работы контроллера 220. Блок 230 хранения может также временно хранить различные данные, требуемые в рабочих процедурах контроллера 220. Блок 240 считывания включает в себя возможность считывания банкнот, участвующих в транзакции.

Следует отметить, что, хотя блок 210 связи, блок 230 хранения и блок 240 считывания находятся внутри терминала 200 для обработки наличности в примере, показанном на фигуре 3, блок 210 связи, блок 230 хранения и блок 240 считывания могут располагаться вне терминала 200 для обработки наличности. Контроллер 220 содержит блок 221 генерирования информации, блок 222 сообщения информации, блок 223 получения серийного номера и контроллер 224 движения. Последующее подробное объяснение касается каждого из функциональных блоков, содержащихся в контроллере 220.

Блок 221 генерирования информации включает в себя возможность генерирования данных, относящихся к банкнотам, участвующим в транзакциях терминала 200 для обработки наличности (здесь и далее обозначаются как «данные банкнот»). Данные банкнот, о которых здесь идет речь, включают в себя по меньшей мере серийные номера банкнот и могут также включать в себя информацию о транзакции, результаты распознавания и другую информацию. Например, блок 221 генерирования информации может распознавать серийные номера из полученных данных, считанных блоком 240 считывания. Блок 221 генерирования информации может использовать данные о части серийного номера из считанных данных банкнот вместо серийного номера в случаях, когда серийный номер невозможно корректно распознать из считанных данных.

Например, блок 221 генерирования информации может также распознавать результаты распознавания из данных, считанных блоком 240 считывания. Блок 221 генерирования информации может также получать информацию о транзакции и другую информацию из специального местоположения.

Блок 222 сообщения информации включает в себя возможность сообщать устройству 100 обработки информации данные банкнот, сгенерированные блоком 221 генерирования информации. Блок 222 сообщения информации также включает в себя возможность сообщать системе 600 финансового управления данные банкнот, сгенерированные блоком 221 генерирования информации. При сообщении системе 600 финансового управления данных банкнот блок 210 связи передает данные банкнот системе 600 финансового управления по базовой сети 500.

Блок 223 получения серийного номера получает серийный номер, удовлетворяющий условию, касающемуся поддельных банкнот, от устройства 100 обработки информации. Если, например, блок 223 получения серийного номера получает сообщение от устройства 100 обработки информации о том, что серийный номер удовлетворяет условию, касающемуся поддельных банкнот, блок 223 получения серийного номера может получить этот серийный номер. Не имеет значения, кто установил, что банкнота поддельная. Подробное объяснение, касающееся условия, связанного с серийным номером поддельной банкноты, будет дано позднее.

Контроллер 224 движения работает таким образом, что банкнота, на которой напечатан серийный номер, полученный блоком 223 получения серийного номера, перемещается в особое положение. Банкнота, на которой напечатан данный серийный номер, перемещается по пути перемещения банкноты в особое положение под управлением контроллера 224 движения. Особое положение специально не ограничено, это может быть, например, контейнер для изъятия банкнот (RJ box) или специально выделенный контейнер для удержания банкнот.

Перемещение поддельной банкноты в особое положение таким образом позволяет изолировать поддельную банкноту. Транзакция терминала 200 для обработки наличности также может быть остановлена, как только банкнота перемещена в особое положение. Следует отметить, что здесь представлен случай, когда терминал 200 для обработки наличности, сообщивший устройству 100 обработки информации о серийном номере, тот же самый, что и терминал 200 для обработки наличности, получающий серийный номер от устройства 100 обработки информации, однако они могут быть и различными.

Выше был объяснен пример функциональной структуры терминала 200 для обработки наличности согласно примерному варианту осуществления настоящего изобретения. Последующее объяснение касается примера функциональной структуры устройства 100 обработки информации согласно примерному варианту осуществления настоящего изобретения.

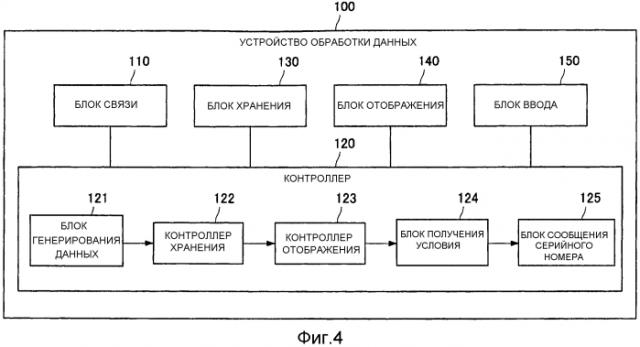

Фигура 4 иллюстрирует пример функциональной структуры устройства 100 обработки информации согласно примерному варианту осуществления настоящего изобретения. Как показано на фигуре 4, устройство 100 обработки информации согласно примерному варианту осуществления настоящего изобретения включает в себя блок 110 связи, контроллер 120 и блок 130 хранения. Устройство 100 обработки информации дополнительно содержит блок 140 отображения и блок 150 ввода.

Блок 110 связи включает в себя возможность связываться с другими устройствами под управлением контроллера 120. Контроллер 120 включает в себя возможность управлять всей работой устройства 100 обработки информации. Блок 130 хранения может сохранять программы или данные для работы контроллера 120. Блок 130 хранения может также временно сохранять различные данные, требуемые в рабочих процедурах контроллера 120. Блок 140 отображения включает в себя возможность отображения информации под управлением контроллера 120. Блок 150 ввода включает в себя возможность приема информации, вводимой оператором.

Следует отметить, что, хотя блок 110 связи, блок 130 хранения, блок 140 отображения и блок 150 ввода находятся внутри устройства 100 обработки информации в примере, показанном на фигуре 4, блок 110 связи, блок 130 хранения, блок 140 отображения и блок 150 ввода могут находиться вне устройства 100 обработки информации. Контроллер 120 оснащен блоком 121 получения информации, контроллером 122 хранения, контроллером 123 отображения, блоком 124 получения условия и блоком 125 сообщения серийного номера. Последующее подробное объяснение касается каждого из функциональных блоков, имеющихся в контроллере 120.

Блок 121 получения информации включает в себя возможность получения данных банкнот, сгенерированных терминалами 200 для обработки наличности, образующими кластер терминалов для обработки наличности в локальной сети (а именно, блок 121 получения информации включает в себя возможность получения данных по локальной сети). Например, блок 121 получения информации получает данные банкнот, сообщение о которых получено от блоков 222 регистрации информации, в локальной сети.

Контроллер 122 хранения сохраняет данные банкнот, полученные блоком 121 получения информации в блоке 130 хранения. Данные банкнот включают в себя по меньшей мере серийные номера. В случаях, когда в данные банкнот, полученные блоком 121 получения информации, включена другая информация, помимо серийных номеров (например, данные транзакции, результаты распознавания или другая информация), эта информация может сохраняться в блоке 130 хранения в истории, связанной с соответствующими серийными номерами.

Добавляя таким образом к истории другую информацию, кроме серийного номера, становится возможным также использовать другую информацию, кроме серийного номера, для поиска и анализа. Данные транзакции могут иметь одинаковый формат для нескольких терминалов 200 для обработки наличности, образующих кластер терминалов для обработки наличности. Использование одинакового формата данных транзакции в нескольких терминалах 200 для обработки наличности дополнительно облегчает использование данных транзакции для поиска и анализа по сравнению со случаями использования данных транзакции с форматами, различающимися в зависимости от терминала 200 для обработки наличности.

Контроллер 123 отображения предназначен для отображения различной информации. Контроллер 123 отображения может управлять отображением экрана меню, экрана регистрации серийного номера, экрана установки места регистрации и т.п., как описано ниже. Блок 140 отображения производит отображение под управлением контроллера 123 отображения.

Блок 124 получения условия получает условие, связанное с серийным номером поддельной банкноты. Условие, связанное с серийным номером поддельной банкноты, может формироваться комбинацией номера и положения для сопоставления с серийными номерами, хранящимися в блоке 130 хранения. Например, в случае, если номер для сопоставления «1234» и положение для сопоставления являются «совпадением по лицевой стороне», серийные номера, начинающиеся с «1234», удовлетворяют условию, связанному с серийным номером поддельной банкноты. Следует отметить, что положение для сопоставления не ограничивается «совпадением по лицевой стороне», это может быть «полное совпадение», «совпадение по оборотной стороне», «частичное совпадение» и т.п.

Блок 125 сообщения серийного номера получает серийные номера, удовлетворяющие условию от блока 130 хранения, и сообщает любому из терминалов 200 для обработки наличности, образующих кластер терминалов для обработки наличности, или сообщает терминалу 200 для обработки наличности в локальной сети (здесь и далее также обозначается как вторая локальная сеть), отличающейся от описанной выше локальной сети (здесь и далее также обозначается как первая локальная сеть). Блок 125 сообщения серийного номера может отправлять сообщения о серийных номерах, полученных от блока 130 хранения, всем терминалам для обработки наличности или некоторым терминалам для обработки наличности, или кластеру терминалов для обработки наличности в первой локальной сети и кластеру терминалов для обработки наличности во второй локальной сети.

Здесь представлен случай, когда, например, вторая локальная сеть находится в другом подразделении банка, в отличие от первой локальной сети, и связана с базовой сетью 500. Блок 125 сообщения серийного номера может, например, сообщать серийный номер выбранному терминалу (терминалам) для обработки наличности из кластера терминалов для обработки наличности в первой локальной сети и из кластера терминалов для обработки наличности во второй локальной сети. Выбор терминалов для обработки наличности осуществляется блоком 125 сообщения серийного номера, например, на основании управления блоком 150 ввода оператором.

Пример функциональной структуры устройства 100 обработки информации согласно примерному варианту осуществления настоящего изобретения был объяснен выше. Последующее объяснение касается примера структуры накопленных данных, накопленных устройством 100 обработки информации согласно примерному варианту осуществления настоящего изобретения.

Фигуры 5-7 иллюстрируют пример структуры накопленных данных, накопленных устройством 100 обработки информации согласно примерному варианту осуществления настоящего изобретения. Как показано на фигурах 5-7, накопленные данные имеют истории от 1 до n (например, n ≤ 16), связанные с каждым серийным номером. А именно, после получения серийных номеров и истории от терминалов 200 для обработки наличности устройство 100 обработки информации сохраняет историю, связанную с соответствующим серийным номером. Каждая история включает в себя, например, «данные транзакции», «результаты распознавания» и «другие данные».

«Данные транзакции» включают в себя «начало», «окончание», «транзакция», «агент транзакции», «статус», «получено из» и «место хранения». «Начало» указывает дату и время, когда транзакция была начата терминалом 200 для обработки наличности, и «окончание» указывает дату и время, когда транзакция была завершена терминалом 200 для обработки наличности. «Транзакция» показывает тип транзакции, осуществляемой терминалом 200 для обработки наличности, примеры транзакций включают в себя внесения, снятия, обандероливание, подсчет средств и т.д.

«Агент транзакции» представляет собой данные лица, совершающего транзакцию. Например, клиент является агентом транзакции при внесении или снятии средств через ATM 200A или электронного кассира-рециркулятора 200B, сотрудник банка является агентом транзакции, когда операция подсчета осуществляется электронным кассиром-рециркулятором 200B, и агентом транзакции является сотрудник банка, когда транзакция осуществляется рециркулятором 200C с функцией проверки баланса или сортировщиком 200D банкнот.

«Статус» представляет собой информацию о том, была ли транзакция завершена корректно или нет. Примеры статуса включают в себя нормальное завершение и ошибочное завершение. «Место хранения» представляет собой информацию о местоположении удержания банкноты внутри терминала 200 для обработки наличности. Примеры мест накопления включают в себя кассету, порт внесения/снятия, блок временного удержания, контейнер для хранения и контейнер для изъятия банкнот. В частности, контейнер для изъятия банкнот служит местом накопления для удержанных банкнот при обнаружении подозрительных банкнот.

«Результаты распознавания» включают в себя «результат считывания серийного номера», «данные о типе документа», «номинал», «категория» и «год». «Результат считывания серийного номера» показывает, может ли серийный номер быть считан корректно. Вместо серийного номера может быть записана часть серийного номера в случае, если серийный номер не может быть распознан правильно. «Данные о типе документа» представляют собой данные, показывающие область (например, страну), где была выпущена банкнота. Примеры информации о типе документа включают в себя блок американской валюты (= американский доллар), блок китайской валюты (= китайская юань) и блок японской валюты (= японская иена). «Номинал» представляет собой данные о номинале банкноты.

«Категория» представляет собой данные о категории банкноты и выражается, например, как C1, C2, C3, C4a, C4b и т.д. Следует отметить, что C1 представляет собой категорию, содержащую иные документы, чем банкноты. C2 представляет собой категорию, содержащую документы, которые могут оказаться поддельными, и C3 представляет собой категорию, содержащую документы, которые с большой вероятностью окажутся поддельными. C4a представляет собой категорию, содержащую нормальные документы, и C4b представляет собой категорию, содержащую поврежденные документы. «Год» представляет собой информацию о годе выпуска банкноты.

«Другие данные» включают в себя «тип устройства», «ID устройства», «ID кассеты» и «номер пачки». «Тип устройства» представляет собой данные о категории терминала 200 для обработки наличности, с которого была осуществлена транзакция. Например, «тип устройства» может быть данными, указывающими на любой из ATM, электронный кассир-рециркулятор, рециркулятор с функцией проверки счета или сортировщик банкнот. «ID устройства» соответствует ID для идентификации терминала 200 для о
