Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к упаковке, в которую упаковывается клейкая лента, имеющая слой клейкого вещества на основе.

УРОВЕНЬ ТЕХНИКИ

Клейкие ленты в различных формах традиционно известны и используются для этикеток, медицинской помощи, в косметике, оформлении, маскировании, электронной промышленности и других различных применениях. Клейкая лента, использующаяся для оказания медицинской помощи, находится в виде препарата накладки, такого как припарка, пластырь, лейкопластырная повязка и хирургическая лента, и обычно наложена на кожу, слизистые оболочки или тому подобное.

Такая клейкая лента обычно содержит клейкую ленту, имеющую основу и слой клейкого вещества на одной поверхности основы и съемный покров, прикрепленный к слою клейкого вещества с возможностью последующего снятия. Клейкая лента после производства может быть нарезана по соответствующему размеру и распространяться и продаваться в виде, когда для гигиенической и физической защиты части по отдельности содержатся в упаковке. В этом случае во время ее использования после разрывания упаковки для того, чтобы вынуть оттуда клейкую ленту и снять съемный покров для того, чтобы обнажить слой клейкого вещества, - ее налагают на участок для наложения.

Проблемой, которая часто возникает в этот момент использования, являются трудности при снятии съемного покрова. Поскольку съемный покров является, как правило, тонким и мягким, с ним трудно обращаться, может потребоваться некоторое время для того, чтобы снять съемный покров. Для того чтобы улучшить эту сторону дела, были разработаны различные съемные покровы и клейкие ленты, например, как описано в следующей патентной литературе от 1 до 4, в которой добиваются легкости при снятии съемного покрова и легкости в наложении клейкой ленты.

Каждый из этих съемных покровов или клейких лент имеет такую структуру, чтобы добиться удобства с точки зрения легкости в наложении клейкой ленты. Это, конечно, удобно, но нет никакой разницы в том, что клейкая лента сохраняет форму вместе со съемным покровом и упаковкой, а съемный покров и упаковка превращаются в отходы после использования.

Далее, упаковка для клейкой ленты, приклеивающейся при надавливании, описанная в патентной литературе 5 или патентной литературе 6, была предложена для соответствующего уровня техники. Упаковка является упаковкой, в которой клейкая лента складывается вдвое так, что слой клейкого вещества обращен наружу, сложенная вдвое клейкая лента покрывается съемным покровом так, чтобы поместить клейкую ленту внутрь между двумя съемными покровами, и периферия съемного покрова запечатывается. В этой конфигурации съемный покров функционирует как упаковка, и, таким образом, для соответствующего уровня техники упаковку необходимо удалить.

Кроме того, для того, чтобы обнажить только половину слоя клейкого вещества, когда передний участок съемного покрова отсоединяется от задней его части, чтобы открыть упаковку, предоставляется средство для временного присоединения половины, расположенной на лицевой стороне сложенной вдвое клейкой ленты, к задней части съемного покрова. Таким образом, наложение на участок для наложения является легким, потому что, когда упаковка вскрыта, клейкая лента, сложенная вдвое, держится с помощью передней части съемного покрова и обнажается слой клейкого вещества половины на передней стороне.

Список ссылок

Патентная литература

Патентная литература 1: выложенная японская заявка на патент № 2007-75602

Патентная литература 2: выложенная японская заявка на патент № 2007-75601

Патентная литература 3: патент Японии № 3689807

Патентная литература 4: выложенная японская полезная модель № 50-133797

Патентная литература 5: W02010/071104

Патентная литература 6: W02010/073993

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

Вышеупомянутая упаковка, описанная в патентной литературе 5 или патентной литературе 6, является превосходной, но требуется дальнейшее усовершенствование в использовании, производстве и тому подобное.

Решение проблемы

Для решения вышеупомянутых проблем настоящее изобретение представляет собой прямоугольную упаковку для клейкой ленты, приклеивающейся при надавливании, вмещающую клейкую ленту, имеющую основу и слой клейкого вещества на одной поверхности основы, упаковку для клейкой ленты, приклеивающейся при надавливании, содержащую первый участок и второй участок, сформированные съемным покровом, прикрепленным с возможностью последующего снятия к слою клейкого вещества, первый участок и второй участок, которые должны наслаиваться, периферия первого наслоенного участка и второго участка, которые должны запечатываться, где первый запечатанный участок вдоль первого края в упаковке для клейкой ленты, приклеивающейся при надавливании, второй запечатанный участок, проходящий вдоль второго края, примыкающего к первому краю, и пересекающий первый запечатанный участок, и третий запечатанный участок, проходящий вдоль третьего края, примыкающего к первому краю, и пересекающий первый запечатанный участок, расположены на расстоянии от соответствующих краев; клейкая лента размещена в упаковке для клейкой ленты, приклеивающейся при надавливании так, что слой клейкого вещества обращается наружу в положении, когда клейкая лента складывается в первый участок и второй участок; первый участок клейкой ленты больше чем второй участок клейкой ленты и имеет выступающий участок, выступающий от второго участка; и выступающий участок расположен рядом с первым запечатанным участком и временно прикреплен к участку съемного покрова, который должен быть стороной второго участка клейкой ленты.

При такой конфигурации запечатанные участки с первого по третий отстоят от соответствующих краев. По этой причине, когда вскрытие упаковки начинается с участка между первым запечатанным участком и первым краем, усилие для вскрытия легко приходится на угол первого запечатанного участка и второй запечатанный участок или третий запечатанный участок пересечения, и запечатанный участок может быть разорван с небольшим усилием для того, чтобы открыть упаковку. В упаковке, описанной выше в патентной литературе 5 или патентной литературе 6, промежуток между вторым и третьим запечатанными участками и соответствующими краями не предусмотрен. В этом случае сила при вскрытии упаковки действует на линейную часть первого запечатанного участка, который надлежит разрушить и требуется значительное усилие для открытия упаковки. В настоящем изобретении такой проблемы не возникнет.

Для того чтобы дополнительно облегчить вскрытие упаковки, предпочтительно, чтобы промежуток между первым краем и первым запечатанным участком использовался в качестве удерживающего участка.

Кроме того, когда упаковка вскрывается, первый участок клейкой ленты удерживается съемным покровом на стороне второго участка наличием участков временного прикрепления на клейкой ленте для того, чтобы обнажить только половину слоя клейкого вещества. Однако в конфигурации согласно настоящему изобретению, как описано выше, упаковка вскрывается от угла пересечения первого запечатанного участка и второго запечатанного участка. По этой причине есть основания полагать, что первый участок клейкой ленты удерживается не только участками временного прикрепления, параллельными первому запечатанному участку, в отличие от упаковки, описанной в патентной литературе 5 или патентной литературе 6. Таким образом, в настоящем изобретении предусматриваются участки временного прикрепления не только вдоль первого запечатанного участка, но также вдоль второго запечатанного участка и третьего запечатанного участка.

Более того, в настоящем изобретении временное прикрепление выполняется в точках или прерывисто. А именно предусматриваются небольшие участки временного прикрепления во множестве мест таким образом, что соседние участки временного прикрепления отстоят друг от друга. Если учесть, что при наложении на участок для наложения сила адгезионного взаимодействия основы в клейкой ленте со съемным покровом через участки временного прикрепления должна быть больше, чем сила адгезионного взаимодействия слоя клейкого вещества со съемным покровом. В случае, когда участок временного прикрепления представляет собой участок непрерывной полосы большой площади, сила адгезионного взаимодействия клейкой ленты с основой, как правило, больше. Кроме того, силу адгезионного взаимодействия трудно регулировать. В противоположность этому в случае, когда множество небольших участков временного прикрепления расположены прерывисто, как в настоящем изобретении, сила адгезионного взаимодействия может быть уменьшена. Кроме того, силой адгезионного взаимодействия можно легко управлять, регулируя количество и размер участков временного прикрепления.

В случае, когда слой съемного покрова, расположенный внутри упаковки для клейкой ленты, приклеивающейся при надавливании, образован из термопластичного материала, участки временного прикрепления могут быть обеспечены термическим соединением слоя, сформированного из термопластичного материала, с основой клейкой ленты. В случае, когда запечатанные участки с первого по третий являются термосваренными участками, это может выполнить термосварка и термическое соединение в непрерывном режиме или одновременно для того, чтобы достичь эффекта значительного повышения эффективности производства.

Предпочтительно, чтобы предоставлялось средство для снижения силы адгезионного взаимодействия для подавления силы адгезионного взаимодействия между слоем клейкого вещества в первом участке клейкой ленты со съемным покровом, по меньшей мере, для части съемного покрова. Когда упаковка вскрывается, слой клейкого вещества легко отделяется от съемного покрова для того, чтобы обнажить слой клейкого вещества, и, следовательно, наложение на участок для наложения является легким.

Съемный покров не особенно ограничен в материале и конфигурации при условии, что слой клейкого вещества клейкой ленты может быть защищен, пока клейкая лента используется, но является предпочтительной конфигурация, в которой наслаиваются целлофановая пленка, полимерная пленка и алюминиевая фольга из внешнего слоя и дополнительно полимерная пленка во внутреннем слое; кроме того, предпочтительно, чтобы средством для подавления силы адгезионного взаимодействия служила поверхность, обработанная силиконом, предусмотренная, по меньшей мере, на части участка съемного покрова, который накладывается на слой клейкого вещества первого участка клейкой ленты. Среди различных средств для подавления силы адгезионного взаимодействия обработка силиконом является выгодной в том, что обработка выполняется относительно легко и с низкими затратами. В качестве другого средства для подавления силы адгезионного взаимодействия на участке может быть выполнено тиснение и/или шлифование.

Упаковка согласно настоящему изобретению облегчает наложение на участок для наложения и поэтому является эффективным то, что клейкая лента используется для кожи или слизистой оболочки.

Кроме того, касательно упаковки согласно настоящему изобретению,

упаковка так называемого типа с трехсторонним запечатыванием, а именно случай, когда первый участок съемного покрова и второй его участок складывают один съемный покров и три стороны запечатываются, и

упаковка так называемого типа с четырехсторонним запечатыванием, а именно случай, когда первый участок съемного покрова и второй его участок формируются из отдельных съемных покровов соответственно, и четыре стороны запечатывают, являются типичными.

Полезные эффекты изобретения

Как описано выше, наложение на участок для наложения является легким согласно настоящему изобретению, потому что вскрывать упаковку легко и половину слоя клейкого вещества на клейкой ленте можно наверняка обнажить. В дополнение к этому после того, как половина съемного покрова высвобождается, клейкая лента поддерживается или закрепляется на оставшемся участке съемного покрова; по этой причине это предотвращает прилипание друг к другу клейких веществ, которое приводит к положению, в котором клейкую ленту нельзя использовать, и наложение является легким. Кроме того, в случае, когда клейкая лента является препаратом накладки, который может быть наложен на тело человека, таким как препарат пластыря, припарка, пластырь, лейкопластырная повязка и хирургическая лента, самоклеящийся термохимический пакет или тому подобное, клейкую ленту можно легко наложить одной рукой без того, чтобы испачкать руки, даже если участок для наложения находится с обратной стороны или тому подобное, в котором наложение трудно проделать самостоятельно.

Кроме того, соответственно упаковке для клейкой ленты, приклеивающейся при надавливании согласно настоящему изобретению, силу адгезионного взаимодействия участка временного прикрепления можно легко регулировать и, таким образом, повышается эффективность производства, и может быть обеспечено стабильное функционирование.

Краткое описание чертежей

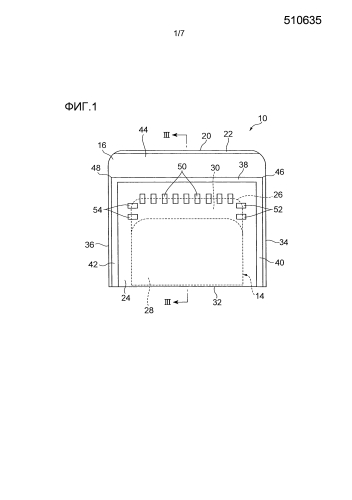

[Фигура 1] Фигура 1 представляет собой вид спереди упаковки для клейкой ленты, приклеивающейся при надавливании, в соответствии с одним из вариантов осуществления настоящего изобретения.

[Фигура 2] Фигуры с 2(a) по 2(c) представляют собой виды в перспективе, показывающие этапы производства упаковки для клейкой ленты, приклеивающейся при надавливании, с Фигуры 1.

[Фигура 3] Фигура 3 представляет собой схематический вид в разрезе, выполненном по линии III-III, с Фигуры 1.

[Фигура 4] Фигуры 4(a) и 4(b) представляют собой виды в перспективе, представляющие способ использования упаковки для клейкой ленты, приклеивающейся при надавливании, с Фигуры 1.

[Фигура 5] Фигуры с 5(a) по 5(d) представляют собой чертежи, иллюстрирующие сцены, в которых клейкая лента накладывается на участок для наложения с использованием упаковки для клейкой ленты, приклеивающейся при надавливании, с Фигуры 1.

[Фигура 6] Фигуры 6(a) и 6(b) представляют собой чертежи, представляющие другие формы участков временного прикрепления соответственно.

[Фигура 7] Фигуры с 7(a) по 7(c) представляют собой виды в перспективе, представляющие этапы производства упаковки для клейкой ленты, приклеивающейся при надавливании, относящейся к типу с четырехсторонним запечатыванием.

Описание вариантов осуществления изобретения

Ниже, со ссылкой на прилагаемые чертежи, описываются подходящие варианты осуществления. На всех чертежах номера одинаковые ссылочные позиции будут даны тем же или эквивалентным частям, и их дублирующее описание опускается.

Фигура 1 представляет собой вид спереди, показывающий упаковку 10 для клейкой ленты, приклеивающейся при надавливании, в соответствии с соответствующим вариантом осуществления настоящего изобретения, и Фигуры с 2(a) по 2(c) представляют собой виды в перспективе, показывающие этапы производства упаковки 10 для клейкой ленты, приклеивающейся при надавливании, с Фигуры 1. Фигура 3 представляет собой схематический вид в разрезе, выполненном по линии III-III, с Фигуры 1.

Представленная упаковка 10 для клейкой ленты, приклеивающейся при надавливании, включает в себя клейкую ленту 14, имеющую слой 12 клейкого вещества на одной своей поверхности, и съемный покров 16 для запечатывания клейкой ленты 14, сложенной вдвое. Клейкая лента 14 и съемный покров 16 оба прямоугольные. Как понятно из Фигуры 1 и Фигуры 2 (с), упаковка 10 для клейкой ленты, приклеивающейся при надавливании, относится к так называемому типу с трехсторонним запечатыванием, в котором один съемный покров 16 сложен, и с трех сторон, за исключением стороны сгиба, запечатывается.

Упаковка 10 для клейкой ленты, приклеивающейся при надавливании, используется для этикеток, медицинской помощи, в косметике, оформлении, маскировании, электронной промышленности и других различных применениях. В частности, упаковку для клейкой ленты, приклеивающейся при надавливании, используемую для медицинской помощи, в косметике и т.п., можно использовать в качестве упаковки препарата накладки, такого как пластыря, припарки, лейкопластырной повязки, хирургической ленты, препарата косметической маски для лица, и самоклеящегося термического пакета, который обычно накладывают на кожу, слизистые оболочки и т.п.

Как показано на Фигуре 3, клейкая лента 14 включает в себя основу 18 и слой 12 клейкого вещества, наслоенный на ее поверхность, и съемный покров 16 прикрепляется к ней с возможностью последующего снятия. Составляющий материал основы 18 специально не ограничивается, при условии, что он может держать слой клейкого вещества 12, и обычно используются тканые полотна, нетканые полотна, пленки из пластмассы или тому подобного, металлическая фольга и тому подобное. Кроме того, основа может иметь однослойную структуру или многослойную структуру, это может быть структура, в которой множество тканых полотен или нетканых полотен, изготовленных из различных материалов, наслаиваются, или структура, в которой, например, пластиковая пленка, металлическая фольга или тому подобное и тканое полотно или нетканое полотно наслаиваются.

Кроме того, тканое или нетканое полотно, используемое в настоящем изобретении, специально не ограничивается и может быть материалом, полученным путем переработки волокнистого материала в ткань и подходящим для основы клейкой ленты; его примеры включают в себя трикотажное полотно, переработанное в ткань путем сбора петель в ходе вязания основы, вязания уточной пряжи и тому подобного.

Предпочтительные примеры тканого полотна или нетканого полотна включают в себя тканые полотна с или нетканые полотна, изготовленные из, по меньшей мере, одного вида связующих волокон, выбранных из группы, состоящей из полиэфирных смол, полиэтиленовых смол и полипропиленовых смол; среди них предпочтительны тканые полотна, изготовленные из полиэтилентерефталата, который является сложным полиэфиром, который в меньшей степени взаимодействует с компонентом, содержащимся в слое клейкого вещества.

Примеры полимерной пленки включают в себя пленки, образованные с использованием сложных полиэфиров, таких как полиэтилентерефталат, полиамидов, таких как нейлон, полиолефинов, таких как полиэтилен и полипропилен, поливинилхлорида, пластифицированного поливинилхлорида, пластифицированных сополимеров винилхлорида и винилацетата, поливинилиденхлорида, сополимеров этилена и винилацетата, ацетата целлюлозы, этилцеллюлозы, сополимеров этилена с этилакрилатом, полихлортрифторэтилена, полиуретанов, иономерных смол. Кроме того, в случае, когда клейкая лента согласно настоящему изобретению используется как препарат накладки при медицинской помощи или в косметике, предпочтительно, чтобы для основы использовался материал, обладающий достаточной эластичностью или нерастягиваемостью как препарат накладки, и трикотажная ткань из полиэтилентерефталата (трикотажное полотно), является особенно предпочтительным.

Предпочтительно, чтобы для трикотажного полотна в качестве основы 18, основной вес (масса на единицу) составлял от 50 до 500 г/м². Кроме того, в случае, когда основа 18 измеряется в соответствии с методом японского промышленного стандарта LI096, предпочтительно, чтобы напряжение при удлинении на 30% по продольной длине (направление продольной оси) составляло от 2 до 12 Н/5 см, и напряжение при удлинении на 30% в поперечном направлении (направление короткой оси) составляло также от 2 до 12 Н/5 см. Продольная длина здесь относится к направлению потока на этапе производства трикотажного полотна и поперечное направление относится к направлению, перпендикулярному продольной длине, а именно поперечному направлению. В случае, когда напряжение при удлинении на 30% меньше, чем 2 Н/5 см по продольной длине или поперечном направлении, наложение на участок для наложения без образования складок затруднительно, кроме того, в случае, когда напряжение при удлинении на 30% больше 12 Н/5 см по продольной длине или поперечном направлении, наоборот, клейкая лента, как правило, чрезмерно растягивается во время наложения, что ведет к складкам. Напряжение при удлинении на 30% является значением при комнатной температуре (25°С).

Путем использования основы 18, как сказано выше, облегчается временное прикрепление с помощью средств для временного прикрепления, описываемых ниже, и форма, и структура основы 18 после того, как основа освобождается от временного прикрепления, практически не изменяются. А именно, например, взлохмачивания или тому подобного не производится. Кроме того, сгибание вдвое упаковки 10 для клейкой ленты, приклеивающейся при надавливании, является легким, и согнутая упаковка для клейкой ленты, приклеивающейся при надавливании, не является громоздкой. Кроме того, практически не производится так называемый «излом» на том участке, который согнут вдвое во время наложения, и клейкая лента накладывается аккуратно.

Адгезивный компонент, который является составляющим материалом слоя 12 клейкого вещества, специально не ограничивается, при условии, что он имеет адгезивность и может быть наложен на участок для наложения; акриловые адгезивные компоненты, адгезивные компоненты на основе каучука, адгезивные компоненты на основе силикона и т.п. предпочтительно использовать в качестве адгезивной основы; среди них адгезивные компоненты на основе каучука особенно предпочтительно использовать с точки зрения адгезивности.

В качестве специального примера адгезивного компонента на основе каучука можно использовать как натуральные каучуки, так и синтетические каучуки, и примеры синтетических каучуков включают в себя стирол блок-сополимеры и полиизобутилен. Далее, примеры стирольных блок-сополимеров включают в себя стирол-бутилен-стирольные блок-сополимеры (SBS), стирол-изопрен-стирольные блок-сополимеры (SIS), стирол-этилен/ бутилен-стирол блок-сополимеры (SEBS), и стирол-этилен/пропилен-стирол блок-сополимеры (SEPS). Специальное примеры стирольных блок-сополимеров включают в себя линейные триблок-сополимеры, такие как Kraton D-1112, D-llll и D-1107 (торговое наименование, производятся Kraton Performance Polymers Inc), JSR5000 или JSR5002 (торговое наименование, производятся JSR Corporation), Quintac 3530, 3421 или 3570C (торговое наименование, производятся Zeon Corporation), и Kraton D-KX401CS или D-1107CU (торговое наименование, производятся Kraton Performance Polymers Inc) и блок-сополимеры с разветвлённой цепью, такие как Kraton D-1124 (торговое наименование, производятся Kraton Performance Polymers Inc.) и Solprene 418 (торговое наименование, производится Phillips Petroleum Company).

Что касается полиизобутилена, например, он используется с высоким или низким молекулярным весом, и его примеры включают в себя Oppanol BIO, В12, B12SF, В15, B15SF, B30SF, B50, B50SF, B80, B100, B120, B150 и B200 (торговое наименование, производятся BASF SE), и Vistanex LM-MS, LM-MH, LM-H, MM L-80, MM L-100, MM L-120, и MM L-140 (торговое наименование, производятся Exxon Chemical Company).

Кроме того, касательно акрилового полимера используется в качестве мономерного звена полимер или сополимер, содержащий, по меньшей мере, один (мет)акрилат, такой как 2-этилгексил акрилат, метил акрилат, бутил акрилат, гидроксиэтил акрилат, 2-этилгексил-метакрилат, и могут использоваться, например, сополимеры акриловой кислоты/октилового эфира акриловой кислоты, сополимеры 2-этилгексил акрилата/N-винил-2-пирролидона/диметакрилата 1,6-гексангликоля, сополимеры 2-этилгексил акрилата/винилацетата, сополимеры 2-этилгексил акрилата/винилацетата/акриловой кислоты, сополимеры 2-этилгексил акрилата/2-этилгексил-метакрилата/додецил метакрилата, метил акрилат/2-этилгексил акрилат сополимеризованный с акриловой эмульсией, клейкое вещество акрилового полимера или подобного, содержащийся в растворе алифатического аминоспирта акриловой смолы, серии акрилового клейкого вещества DURO-TAK (производятся National Starch and Chemical Company), серии акрилового клейкого вещества GELVA (производятся Monsanto Company), SK-Dyne Matriderm (Soken Chemical & Engineering Co., Ltd.), серии EUDRAGIT (Higuchi Inc.) и т.п.

Одну из адгезивных основ, таких как каучуковая адгезивная основа, акриловая адгезивная основа и силиконовая адгезивная основа, упомянутых выше, можно использовать, или два или более из них могут быть смешаны и использованы.

Дополнительно, в случае, когда клейкая лента по настоящему изобретению используется в качестве припарки или пластыря при медицинской помощи или как косметический агент маски для лица, водорастворимый полимер также может использоваться в качестве слоя клейкого вещества; по этой причине предпочтительно использовать водорастворимый полимер, желатин, агар, альгиновую кислоту, маннан, карбоксиметил целлюлозу или их соли, гидроксипропил целлюлозу или ее соли, поливиниловый спирт, полиакриловую кислоту или ее соли и тому подобное, или то, что получается сшиванием, по меньшей мере, одного них с помощью органического или неорганического сшивающего агента.

В отличие от адгезивных основ, упомянутых выше, должным образом добавляются в слой клейкого вещества: агент, придающий клейкость, агент для смягчения, растворитель, вода, сгуститель, смачивающий агент, наполнитель, сшивающий агент, полимеризующий агент, растворитель, усилитель абсорбции, стабилизатор, антиоксидант, эмульгатор, поверхностно-активный агент, регулятор рН, лекарственные средства, агент, поглощающий ультрафиолетовые лучи, и т.п.

Для лекарственных средств в случае, когда клейкая лента по настоящему изобретению используется в качестве препарата накладки при медицинской помощи или в косметике, нет особенных ограничений, поскольку они чрескожно поглощаются организмом, чтобы проявить фармакологическое действие, и их примеры включают в себя противовоспалительные вещества, анальгетики, антигистамины, местные анестетики, усилители кровообращения, анестетики, транквилизаторы, антигипертензивные вещества, антибактериальные вещества и сосудорасширяющие.

Съемный покров 16 по настоящему изобретению можно использовать, когда его обычно используют в качестве упаковки клейкой ленты. Кроме того, съемный покров 16 может быть однослойным или многослойным, и не особенно ограничен в материале, который образует съемный покров, если получены полезные эффекты согласно настоящему изобретению. Например, материал может быть должным образом отобран из бумаги, нетканого полотна, алюминия, целлофана, нейлона, полиэтилена высокой плотности или низкой плотности, полиэтилентерефталата, полипропилена, поливинилхлорида, полиамида, поливинилиденхлорида, поливинилового спирта, сополимеров поливинилацетата, поликарбоната, полистирола, сополимеров этилен-винилового спирта и тому подобного.

Кроме того, съемный покров может быть тем, на который наносят типографскую краску или адгезив, или тем, на который предоставляется тонкая пленка способом, таким как осаждение или напыление. В качестве тонкой пленки тонкие пленки со свойствами высоконепроницаемый преграды для газа и прозрачности, изготовленные из диоксида кремния, оксида магния и оксида алюминия, за исключением металлов, таких как алюминий, являются подходящими. Среди них пленки, содержащие алюминий, являются предпочтительными, т.е. в которых дополнительно полиэтилен, алюминий, полиэтилен один за другим наслаиваются, являются более предпочтительными, и те, в которых целлофан также дополнительно наслаивается на внешний слой, являются предпочтительными для использования.

Поскольку эти съемные покровы согнуты, когда клейкая лента запечатана, являются предпочтительными те, что имеют гибкость. Таким образом, в толщине съемный покров особенно не ограничен, поскольку он может быть изогнут, и предпочтительной является толщина, находящаяся в диапазоне от 10 до 500 мкм, и более предпочтительна толщина, находящаяся в диапазоне от 15 до 300 мкм.

Здесь, возвращаясь к этапам производства, во-первых, как показано на Фигуре 2(а), клейкая лента 14 с возможностью отсоединения прикреплена к съемному покрову 16 со слоем 12 клейкого вещества, обращенного вниз. При этом клейкая лента 14 прикреплена к съемному покрову 16 в положении, когда центральная линия, параллельная малой стороне клейкой ленты 14, может быть смещена от центральной линии параллельно в направлении малой стороны съемного покрова 16.

Далее, съемный покров 16 складывают вместе с клейкой лентой 14 в положение, показанное на Фигуре 2(b). Положение изгиба съемного покрова 16 может быть на центральной линии в коротком направлении съемного покрова 16, но предпочтительно, чтобы положение изгиба было положением, слегка смещенным от центральной линии. Посредством легкого смещения положения изгиба от центральной линии и складывания съемного покрова 16 край съемного покрова 16, противоположный краю 20 изгиба (первый край), смещается, как схематически показано на Фигуре 3 для того, чтобы обеспечить эффект легкой поддержки первого края. Для этого перемещения различные модификации могут быть рассмотрены с учетом пригодности к обработке упаковки 10 для клейкой ленты, приклеивающейся при надавливании. Например, форма, в которой край 20 первого участка 22 в съемном покрове 16 выступает здесь за край 20 второго участка 24, используется в конфигурации, показанной на Фигуре 1 и Фигуре 2, но, наоборот, край 20 второго участка 24 может выступать за первый участок 22. Альтернативно, можно использовать форму, в которой участок смещения образуется только в углу упаковки 10, или первый участок 22 выступает за второй участок 24 в правой половине и второй участок 24 выступает за первый участок 22 в левую половину.

Здесь, предположим, что половина сложенного съемного покрова 16 обозначается как первый участок 22, другая ее половина обозначается как второй участок 24, половина клейкой ленты 14, сложенная вместе со съемным покровом 16, обозначается как первый участок 26, и другая ее половина обозначается как второй участок 28. Когда съемный покров 16 складывается, первый участок 22 и второй участок 24 съемного покрова 16 имеют по существу одинаковую форму и размер, за исключением смещения края 20, хотя клейкая лента 14 находится в положении, в котором первый участок 26 больше, чем второй участок 28, и первый участок 26 имеет выступающий участок 30, выступающий от второго участка 28 (Фигура 3).

В этом положении участка съемного покрова 16, в котором первый участок 22 наслаивается на второй участок 24, три стороны, окружающие клейкую ленту 14, запечатываются (Фигура 2(с)). Более конкретно, линейные запечатанные участки 38, 40 и 42 расположены вдоль края 20 напротив края 32 изгиба съемного покрова 16 и края 34 и 36 предусмотрены с обеих сторон от края 32 изгиба (второй край 34 и третий край 36) соответственно. Линейные запечатанные участки 38, 40 и 42 отстоят от соответствующих краев 20, 34 и 36. В частности, расстояние от края 20 до запечатанного участка 38 (первый запечатанный участок) вдоль края 20 больше, чем расстояние от края 20 до запечатанного участка 40 (второй запечатанный участок 40) вдоль края 34 и расстояние от края от 20 до запечатанного участка 42 (третий запечатанный участок 42) вдоль края 36. Таким образом, внешняя часть от запечатанного участка 38 функционирует в качестве удерживающего участка 44. Удерживающий участок удобно держать пальцами и вскрытие упаковки является легким. Как описано выше, края 20 первого участка 22 и второго участка 24 в съемном покрове 16 несколько смещены для облегчения отделения наслоенного участка съемного покрова 16, который образует удерживающий участок 44, и упаковку легче вскрыть.

Запечатанные участки 38, 40 и 42 являются линейными, и приблизительно прямые углы 46 и 48 образуются на участках их пересечения. Углы 46 и 48 также отстоят от краев 20, 34 и 36. Хотя подробно описано ниже, углы 46 и 48 отстоят от краев 20, 34 и 36 для того, чтобы достичь эффекта концентрации усилия на этом участке и значительно облегчения вскрытия упаковки.

В качестве способа формирования запечатанных участков 38, 40 и 42 способ термосваривания является подходящим. Кроме способа термосваривания можно рассматривать способы с использованием адгезива и т.п. Кроме того, использование так называемых техник легкого вскрытия также эффективно. Легкое вскрытие означает возможность легкого последующего высвобождения, как описано в Патентной карте для Областей техники, Общее 21 «Адгезия», с. 335, которую можно получить на веб-сайте патентного ведомства Японии, (www.jpo.go.jp/shiryou/s_sonota/map/ippan21/4/4-3-1.htm), и относится к контейнерам и упаковкам, запечатанным с помощью термосваривания для обеспечения легкого высвобождения после вскрытия. В частности, примеры легкого вскрытия включают в себя различные виды, такой вид, как когезионное разрушение, при котором сам адгезивный слой между первым участком 22 и вторым участком 24 съемного покрова 16 разрушается, для того чтобы быть снятым, вид межслоевого освобождения, в котором прочность адгезии между адгезивным слоем и первым участком 22 или вторым участком 24 мала, и первый участок 22 или второй участок 24 освобождается от адгезивного слоя во время вскрытия, и вид межслоевого освобождения, использующий легко отсоединяющийся каучук, такой как ЭВА, но не ограничен конкретно им; в случае, когда листовой материал, на поверхности которого располагается слой полиэтилена, используется в качестве съемного покрова 16, такие, с двухслойной структурой, образованной слоем каучука, содержащей полиэтилен высокой плотности в качестве основного компонента, и слоя каучука для легкого вскрытия, получаемого путем добавления каучука, вызывающего когезионное разрушение в полиэтилен низкой плотности, можно, например, использовать в качестве адгезивного слоя для легкого вскрытия.

Посредством формирования запечатанных участков на трех сторонах участка, в котором съемный покров 16 складывается в слой, первый участок 22 и второй участок 24, внутреннее пространство съемного покрова 16 защищено от внешнего мира. По этой причине преимущества достигаются так, что клейкая лента 14 более защищена гигиенически и механически, и компонента, содержащаяся в слое 12 клейкого вещества в клейкой ленте 14, не утекает во внешний мир или не улетучивается. Кроме того, так как съемный покров 16 также функционирует как упаковка, отдельные упаковки, имеющиеся в данной области техники, могут быть исключены.

Для того чтобы избежать острого угла готовой упаковки 10 для клейкой ленты, приклеивающейся при надавливании, эффективно, чтобы съемный покров имел такую форму, чтобы часть углов и предпочтительно все четыре угла готовой упаковки 10 для клейкой ленты, приклеивающейся при надавливании, имели бы закругленную форму. Упаковка 10 клейкой ленты на Фигуре 1 и Фигуре 2(c) показывает форму, когда два угла закруглены.

В такой упаковке 10 для клейкой ленты, приклеивающейся при надавливании, когда первый участок 22 съемного покрова 16 снимается со второго его участка 24, чтобы вскрыть упаковку, слой 12 клейкого вещества сложенной вдвое клейкой ленты 14 обращен наружу. Таким образом, слой клейкого вещества 12 на первом участке 26 на клейкой ленте 14 подвергается воздействию извне.

Однако если первый участок 26 клейкой ленты 14 двигается вместе с первым участком 22 съемного покрова 16 и слой 12 клейкого вещества на втором участке 28 клейкой ленты 14 обнажается, обнажается ли слой 12 клейкого вещества на передней стороне или задней стороне не может быть известно, и это неудобно. В частности, важно, чтобы в первую очередь держать первый участок 26 клейкой ленты 14 с помощью второго участка 24 съемного покрова 16, когда упаковка вскрывается, и обнажить слой 12 клейкого вещества на первом участке 26 клейкой ленты 14. Далее, выступающий участок 30, сформированный на первом участке 26 клейкой ленты 14, временно прикрепляется ко второму участку 24 съемного покрова 16 в местах, обозначенных символами 50, 52 и 54.

В случае, когда внутренний слой съемного покрова 16 состоит из термопластичного материала, который плавится при заданной температуре, и основа 18 клейкой ленты 14 образована из тканого полотна, термическое соединение является эффективным в качестве временного средства прикрепления. А именно, когда тепло подводится с внешней стороны поверхности съемного покрова 16, термопластичный материал в съемном покрове 16 расплавляется, проникает в тканое полотно основы 18 в клейкую ленту 14, и
