Механизм для перемещения откатных створок ворот, выдвижных полок шкафов и т. п.

Механизм для перемещения откатных створок ворот, выдвижных полок шкафов и т. п.

Иллюстрации

Показать все

Реферат



с;,. ът т . )>, о 1 гато::.--:;: —.;

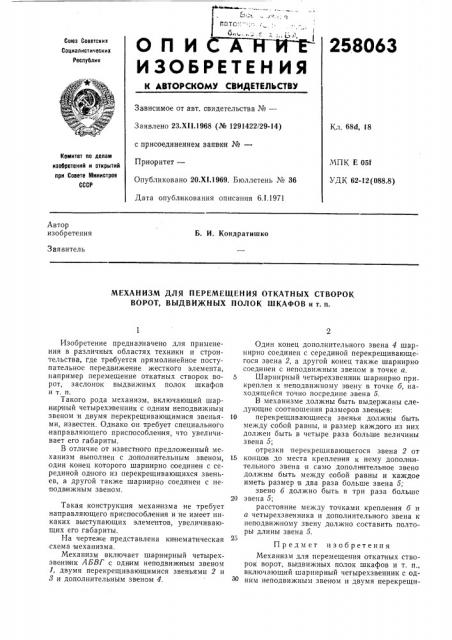

ОП И

ИЗОБРЕТЕН ИЯ

258063

Секта Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. овидетельства ¹â€”

Заявлено 23.XI I.1968 (№ 1291422/29-14) с присоединением заявки №вЂ”

Пр иоритет—

Опубликовано 20.Х1.1969. Бюллетень № 36

Дата опубликования описания 6.|.1971

Кл. 68т|, 18

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 051

УДК 62-12(088.8) Автор изобретения

Б. И. Кондратишко

Заявитель

МЕХАНИЗМ ДЛЯ ПЕРЕМЕЩЕНИЯ ОТКАТНЫХ СТВОРОК

ВОРОТ, ВЪ|ДВИ)КНЪ|Х ПОЛОК ШКАФОВ и т. п.

Изобретение предназначено для применения в различных областях техники и строительства, где требуется прямолинейное поступательное передвижение жесткого элемента, например перемещение откатных створок ворот, заслонок выдвижных полок шкафов ит. и.

Такого рода механизм, включающий шарнирный четырехзвенник с одним неподвижным звеном и двумя перекрещивающимися звеньями, известен. Однако он требует специального направляющего приспособлен ия, что увеличивает его габариты.

В отличие от известного предложенный механизм выполнен с дополнительным звеном, один конец которого шарнирно соединен с серединой одного из перекрещивающихся звеньев, а другой также шарнирно соединен с неподвижным звеном.

Такая конструкция механизма не требует направляющего приспособления и не имеет никаких выступающих элементов, увеличивающих его габариты.

На чертеже представлена кинематическая схема механизма.

Механизм включает шарнирный четырехзвенн ик АБВГ с одвим неподвижным звеном

1, двумя перекрещивающимися звеньями 2 и т и дополнительным звеном 4.

Один конец дополнительного звена 4 шарнирно соединен с серединой перекрещивающепося звена 2, а другой конец также шарнирно соединен с неподвижным звеном в точке а.

5 Шарнирный четырехзвеннсик шарнирно при креплен к неподвижному завену в точке б, находящейся точно посредине звена 5.

В механизме должны быть выдержаны следующие соотношения размеров звеньев:

10 перекрещивающиеся звенья должны быть между собой равны, и размер каждого из них должен быть в четыре раза больше величины звена 5; отрезки перекрещивающегося звена 2 от

15 .концств до места крепления к нему дополнительного звена и само дополнительное звено должны быть между собой равны и каждое иметь размер в два раза больше звена 5; звено б должно быть в три раза больше

20 звена 5; расстояние между точками крепления б и а четырехзвенника и дополнительного звена к неподвижному звену должно составить полторы длины звена 5.

Предмет изобретения

Механизм для перемещения откатных створок ворот, выдвижных полок шкафов и т. п., включающий шарнирный четырехзвенник с од@ ним неподвижным звеном и двумя перекрещи258063

Составитель Л. Старосельская

Техред Т. П. Курилкр Корректор Г. С. Мухина

Редактор Г. ЯковЛева

Заказ 254/2404 Тираж 480 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип Харьк. фнл. пред «Патент» вающимися 3BeHbsIil и, oTJLLLYLLюн4нйся тем, ВТО, с целью перемещения створок без направляющего приспособления и уменьшения габаритов, он выполнен с дополнительным звеном, один конец которого шарнирно соединен с серединой одного из перекрещивающихся звеньев, а другой также шарнирно соединен с неподвижным звеном.
