Реферат

Область техники, к которой относится изобретение

Варианты осуществления в этом описании в целом относятся к защите для волоконно-оптических сетей доступа и, в частности, к защите соединения между Устройством оптоволоконной сети и Терминалом оптической линии связи в волоконно-оптической сети доступа.

Уровень техники

Волоконно-оптические сети доступа соединяют пользователей с коммутационным оборудованием оператора сети для обработки и дальнейшей транспортировки сигналов передачи данных в базовую часть сети.

Сеть доступа может иметь топологию волоконно-оптической сети точка-точка (например, Ethernet P2P) или точка-многоточка (например, Пассивная оптическая сеть Ethernet (Ethernet Passive Optical Network, EPON), Гигабитовая пассивная оптическая сеть (Gigabit Passive Optical Network, GPON) или Пассивная оптическая сеть с мультиплексированием и разделением по длине волны (Wavelength Division Multiplexing Passive Optical Network, WDM-PON)). Оконечные терминалы связи в абонентском пункте называются Устройством оптоволоконной сети (Optical Network Unit, ONU), а в Центральной станции оператора сети называются Терминалом оптической линии связи (Optical Line Terminal, OLT).

Для оказания услуг по сети доступа, даже в случае отказа, часто реализуют механизм обеспечения отказоустойчивости. Это обычно выполняется посредством защиты части сети резервной сетью. Отказоустойчивость в волоконно-оптической сети доступа становится все более важной, по меньшей мере, по двум причинам. Конвергированная волоконно-оптическая сеть доступа должна поддерживать услуги с высокой степенью доступности, например, передача голоса по IP-сетям, Деловая услуга, трафик Mobile Backhaul и т.д. Для экономии на эксплуатационных расходах операторы сети стремятся к консолидации узлов, когда сетевое коммутационное оборудование с большей степенью локализуется в централизованных узлах. Это означает, что по инфраструктуре сети доступа, которая соединяет конечного пользователя с коммутационным оборудованием, обслуживается все большее количество клиентов. Это также означает, что потенциально один отказ может затрагивать все большее количество конечных абонентов.

Способ защиты центральных частей сети доступа называется "двойное подключение". В этом сценарии, основной волоконно-оптический путь между конечными пользователями и центральной станцией разделяют на (основной и) защитный волоконно-оптический путь, который ведет к центральной станции в смежной зоне обслуживания.

Когда передача информации не может осуществляться по основному волоконно-оптическому пути, она вместо этого осуществляется по защитному волоконно-оптическому пути. Однако на защитном волоконно-оптическом пути может не обеспечиваться поддержка скорости передачи, идентичной скорости передачи на основном волоконно-оптическом пути, поэтому требуется активное оборудование, например, усилители вдоль волоконно-оптической линии связи для усиления и восстановления сигнала, когда он передается вдоль волоконно-оптической линии связи, для обеспечения возможности его приема оконечным приемным терминалом. Однако эксплуатация такого активного оборудования является относительно дорогостоящей. Кроме того, основной волоконно-оптический путь и защитный волоконно-оптический путь могут не иметь одинаковую длину, поэтому на основной путь и защитный путь налагаются разные требования.

Если защитный волоконно-оптический путь намного длиннее основного волоконно-оптического пути, то на оптические приемопередатчики могут быть наложены чрезмерные требования. Может потребоваться поддержка передачи на расстояние до 100 километров. С дешевой оптикой такие расстояния являются труднодостижимыми. Кроме того, на энергетический потенциал линии связи сетей доступа могут влиять дополнительные потери, например, соединители и ослабления, например, отводы и т.д. Соответственно, волоконно-оптическая линия связи может только незначительно превышать длину, или быть связанной с незначительно превышающими потерями для возможности управления оптическими приемопередатчиками. Это может в результате привести к тяжелому останову, когда оптические приемопередатчики просто не могут установить соединение для передачи информации между двумя конечными терминалами, ONU и OLT.

Сущность изобретения

Целью иллюстративных вариантов осуществления является решение, по меньшей мере, некоторых из задач, изложенных в общих чертах выше. В частности, целью иллюстративных вариантов осуществления является обеспечение Устройства оптоволоконной сети, ONU, Терминала оптической линии связи, OLT, способа (в) ONU и способа в OLT для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа, содержащей ONU и OLT. С обеспечением ONU и OLT и способа в ONU и OLT согласно независимым пунктам формулы изобретения, прилагаемой ниже, могут быть достигнуты эти и другие цели.

Согласно одному аспекту, обеспечен способ в Устройстве оптоволоконной сети, ONU, в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, один Терминал оптической линии связи, OLT, и два волоконно-оптических пути через эту волоконно-оптическую сеть, основной путь и резервный путь, соединяющие ONU с OLT для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа. Упомянутый способ содержит обнаружение неисправности в основном пути между ONU и OLT, во время продолжающейся передачи информации. Способ также содержит выполнение согласования скорости передачи с OLT по резервному пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному пути, между ONU и OLT достигнуто соглашение по скорости передачи, способ содержит осуществление обмена информацией с OLT с использованием скорости передачи, о которой достигнуто соглашение, по резервному пути.

Согласно одному аспекту, обеспечен способ в Терминале оптической линии связи, OLT, в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, два волоконно-оптических пути между OLT и Устройством оптоволоконной сети, ONU, основной волоконно-оптический путь и резервный волоконно-оптический путь, для обеспечения возможности ONU передавать информацию по этой волоконно-оптической сети доступа. Упомянутый способ содержит обнаружение неисправности в основном волоконно-оптическом пути между OLT и ONU, во время продолжающейся передачи информации. Способ также содержит выполнение согласования скорости передачи с ONU по резервному пути после обнаружения неисправности в основном волоконно-оптическом пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному волоконно-оптическому пути, между OLT и ONU достигнуто соглашение по скорости передачи, способ содержит осуществление обмена информацией с ONU с использованием скорости передачи, о которой достигнуто соглашение, по резервному волоконно-оптическому пути.

Согласно одному аспекту, обеспечено Устройство оптоволоконной сети, ONU, в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, один Терминал оптической линии связи, OLT, и два волоконно-оптических пути через эту волоконно-оптическую сеть, основной путь и резервный путь, соединяющие ONU с OLT, причем ONU выполнено с возможностью обеспечения возможности ONU передавать информацию по этой волоконно-оптической сети доступа. ONU содержит блок обработки, выполненный с возможностью обнаружения неисправности в основном пути между ONU и OLT во время продолжающейся передачи информации. Блок обработки также выполнен с возможностью выполнения согласования скорости передачи с OLT по резервному пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному пути, между ONU и OLT достигнуто соглашение по скорости передачи, блок обработки выполнен с возможностью осуществления обмена информацией с OLT с использованием скорости передачи, о которой достигнуто соглашение, по резервному пути.

Согласно одному аспекту, обеспечен Терминал оптической линии связи, OLT, в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, два волоконно-оптических пути между OLT и Устройством оптоволоконной сети, ONU, основной волоконно-оптический путь и резервный волоконно-оптический путь, причем OLT выполнен с возможностью обеспечения возможности ONU передавать информацию по этой волоконно-оптической сети доступа. OLT содержит блок обработки, выполненный с возможностью обнаружения неисправности в основном волоконно-оптическом пути между OLT и ONU, во время продолжающейся передачи информации. Блок обработки также выполнен с возможностью выполнения согласования скорости передачи с ONU по резервному пути после обнаружения неисправности в основном волоконно-оптическом пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному волоконно-оптическому пути, между OLT и ONU достигнуто соглашение по скорости передачи, блок обработки выполнен с возможностью осуществления обмена информацией с ONU с использованием скорости передачи, о которой достигнуто соглашение, по резервному волоконно-оптическому пути.

Краткое описание чертежей

Далее согласно прилагаемым чертежам будут более подробно описаны варианты осуществления, в которых:

Фиг.1a - блок-схема последовательности операций иллюстративного варианта осуществления способа в ONU для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

Фиг.1b - блок-схема последовательности операций иллюстративного варианта осуществления способа в ONU для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

Фиг.2a - блок-схема последовательности операций иллюстративного варианта осуществления способа в OLT, обеспечивающего возможность ONU передавать информацию по волоконно-оптической сети доступа.

Фиг.2b - блок-схема последовательности операций иллюстративного варианта осуществления способа в OLT для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

Фиг.2c - блок-схема последовательности операций иллюстративного варианта осуществления способа в OLT, в котором этот OLT является резервным OLT.

Фиг.2d - блок-схема последовательности операций иллюстративного варианта осуществления способа в OLT, в котором этот OLT является резервным OLT.

Фиг.3a - блок-схема, схематично изображающая иллюстративный вариант осуществления ONU и OLT, соединенных посредством двух путей волоконно-оптической линии связи.

Фиг.3b - блок-схема, схематично изображающая иллюстративный вариант осуществления ONU, основного OLT, соединенного с этим ONU посредством основного пути волоконно-оптической линии связи, и резервного OLT, соединенного с ONU посредством резервного пути волоконно-оптической линии связи.

На фиг.3c схематично изображены несколько ONU, соединенных с OLT посредством двух линий связи волоконно-оптического пути, основной волоконно-оптической линии связи и резервной волоконно-оптической линии связи.

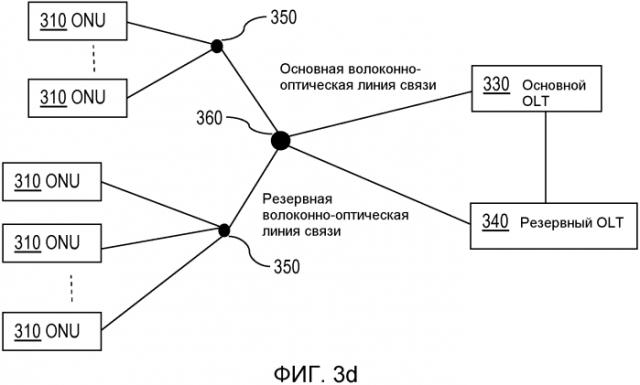

На фиг.3d схематично изображены несколько ONU, соединенных с основным OLT посредством основной волоконно-оптической линии связи, и соединенных с резервным OLT посредством резервной волоконно-оптической линии связи.

Фиг.4 - блок-схема, схематично изображающая иллюстративный вариант осуществления части пассивной оптической сети.

Подробное описание

В волоконно-оптической сети доступа обеспечены вкратце описанные, иллюстративные варианты осуществления способа в Устройстве оптоволоконной сети, ONU, и способа в Терминале оптической линии связи, OLT, а также ONU и OLT, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, один OLT и два волоконно-оптических пути или две волоконно-оптические линии связи через эту волоконно-оптическую сеть доступа, основной волоконно-оптический путь и резервный волоконно-оптический путь, соединяющие ONU с, по меньшей мере, одним OLT для обеспечения возможности ONU передавать информации по этой волоконно-оптической сети доступа. Обеспечение возможности ONU обмениваться информацией, по волоконно-оптической сети доступа, по меньшей мере, с одним OLT, обеспечивается посредством, в случае обнаружения неисправности в основном волоконно-оптическом пути или основной линии связи между ONU и OLT, выполнения согласования скорости передачи с OLT по резервному пути.

Следует отметить, что выражение "волоконно-оптический путь" или просто "путь", используемое в этом документе, относится к волоконно-оптической линии связи или волоконно-оптической линии связи пути.

Далее, со ссылкой на фиг.1a, описывается иллюстративный вариант осуществления способа в ONU в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, один OLT и два волоконно-оптических пути или две волоконно-оптические линии связи через эту волоконно-оптическую сеть доступа, основной волоконно-оптический путь и резервный волоконно-оптический путь, соединяющие ONU с OLT, для обеспечения возможности ONU передавать информацию по этой волоконно-оптической сети доступа. Фиг.1a является блок-схемой последовательности операций иллюстративного варианта осуществления способа в ONU для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

В этом примере способ 100 в ONU для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа содержит обнаружение 110 неисправности в основном пути между ONU и OLT, во время продолжающейся передачи информации. Способ также содержит выполнение 120 согласования скорости передачи с OLT по резервному пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному пути, между ONU и OLT достигнуто соглашение по скорости передачи, способ содержит осуществление 150 обмена информацией с OLT с использованием скорости передачи, о которой достигнуто соглашение, по резервному пути.

У этого иллюстративного способа существует несколько преимуществ. С обеспечением резервного пути между ONU и, по меньшей мере, одним OLT, получают эффективный по затратам способ защиты волоконно-оптической сети доступа. С обеспечением процедуры согласования, резервная линия связи может иметь более низкий "стандарт", и, соответственно, являться менее дорогостоящей. Под более низким стандартом подразумевается то, что он может не поддерживать скорости передачи, идентичные скоростям передачи основной волоконно-оптической линии связи. С обеспечением процедуры согласования, передача информации по-прежнему может являться возможной, но с меньшей скоростью. В одном примере эти две волоконно-оптические линии связи имеют разную длину, например, из-за того, что они проходят между ONU и OLT вдоль разных маршрутов или путей. Следовательно, они могут не поддерживать идентичные скорости передачи даже при том, что сами волоконно-оптические линии связи могут иметь идентичное качество, так как более длинный волоконно-оптический путь обычно не может поддерживать такие высокие скорости передачи, как более короткий волоконно-оптический путь. Может потребоваться прохождение этих двух волоконно-оптических путей вдоль разных маршрутов для дополнительного увеличения надежности. В случае, если одна волоконно-оптическая линия связи будет разорвана из-за некоторого разъединения, то другой волоконно-оптический кабель не будет зависеть от этого разъединения, если он будет проходить вдоль другого пути. В таких случаях, согласование скоростей передачи обеспечивает возможность осуществления передачи информации по резервному волоконно-оптическому пути в случае, если резервный волоконно-оптический путь не поддерживает передачу информации со скоростью, идентичной скорости передачи по основному волоконно-оптическому пути.

Согласно одному варианту осуществления, обнаружение неисправности в основном волоконно-оптическом пути между ONU и OLT содержит прием предупреждения, указывающего на эту неисправность.

В другом примере, обнаружение неисправности в пути между ONU и OLT содержит прием статистической информации из блока декодера FEC, исходя из которой ONU определяет то, что имела место неисправность.

Это означает, что в одном примере, ONU принимает предупреждение, например, из OLT, и OLT инициирует выполнение 120 согласования скорости передачи с OLT по резервному пути. В другом примере, ONU обнаруживает неисправность в основном пути между ONU и OLT, и инициирует выполнение 120 согласования скорости передачи с OLT по резервному пути.

Согласно одному варианту осуществления, упомянутое предупреждение является одним из "потери сигнала", "потери синхронизации", "низкого уровня сигнала", "потери структуры данных" и "высокой частоты появления ошибочных битов".

Примером "потери структуры данных" является потеря байтов, потеря слов, потеря блоков или потеря кадров. Все эти описанные выше предупреждения указывают ONU на то, что на основном волоконно-оптическом пути к OLT имела место неисправность, и вызывают выполнение устройством ONU согласования скорости передачи с OLT по резервному пути.

Согласно еще одному варианту осуществления, способ в ONU также содержит согласование 140 одного или нескольких дополнительных параметров, которые должны использоваться для обмена информацией по резервному волоконно-оптическому пути между ONU и OLT.

Существуют другие параметры, которые при их использовании для передачи информации по волоконно-оптическому пути влияют на скорость передачи или вероятность возможности успешной передачи информации с определенной скоростью передачи без чрезмерной частоты появления ошибочных битов. Некоторыми примерами таких параметров являются Прямая коррекция ошибок (Forward Error Correction, FEC), криптографические характеристики и коэффициент загруженности, параметры и вид модуляции.

Согласно одному варианту осуществления, согласование скорости передачи с OLT содержит подтверждение использования предварительно согласованной скорости передачи в отношении передачи информации по резервному пути.

В одном примере, ONU выполняет согласование скорости передачи с OLT по резервному пути до обнаружения какой-либо неисправности в основном волоконно-оптическом пути. Это означает то, что, если в основном волоконно-оптическом пути имеет место отказ, то ONU может быстро переключиться на резервный путь. В одном примере, скорость передачи по резервному волоконно-оптическому пути согласовывают до начала какого-либо сеанса между ONU и OLT по основному волоконно-оптическому пути, и сохраняют в пределах ONU. В другом примере, скорость передачи согласовывают по резервному волоконно-оптическому пути, когда по основному волоконно-оптическому пути продолжается передача информации.

Фиг.1b является блок-схемой последовательности операций иллюстративного варианта осуществления способа в ONU для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

Согласно одному иллюстративному варианту осуществления, в котором после обнаружения 110 неисправности в основной линии связи между ONU и OLT, способ также содержит, до выполнения 120 согласования скорости передачи с OLT по резервному волоконно-оптическому пути: выполнение 111 первого согласования скорости передачи с OLT по основному пути. Если во время первого согласования 111 скорости передачи между ONU и OLT достигнуто соглашение по скорости передачи, то способ содержит осуществление 155 обмена информацией с OLT с использованием скорости передачи, о которой достигнуто соглашение, по основному пути. Если во время первого согласования 111 скорости передачи между ONU и OLT не достигнуто соглашение по скорости передачи, то способ содержит выполнение 120 второго согласования скорости передачи с OLT по резервному пути. Когда во время второго согласования скорости передачи между ONU и OLT достигнуто соглашение по скорости передачи, способ содержит осуществление 150 обмена информацией с OLT с использованием скорости передачи, о которой достигнуто соглашение, по резервному пути.

В этом варианте осуществления, для осуществления обмена информацией с OLT предпочитается использование основного волоконно-оптического пути. В таком случае, ONU сначала пытается восстановить соединение с OLT через основной волоконно-оптический путь, и пытается согласовать скорость передачи с OLT по этому основному волоконно-оптическому пути. Это изображено на фиг.1b, этап 111. Если согласование с OLT по основному волоконно-оптическому пути не является успешным, то способ переходит к этапу 120, который описан на фиг.1a. В этом иллюстративном варианте осуществления, если согласование является успешным, то обмен информацией с OLT осуществляется по основному волоконно-оптическому пути, как указано на этапе 155.

В одном примере, способ содержит определение серьезности неисправности, указанной в предупреждении. Например, "потеря сигнала" вызывает немедленное инициирование устройством ONU согласования скорости передачи с OLT по резервному пути, при этом, например, "низкий уровень сигнала" или "высокая частота появления ошибочных битов" вызывают сначала согласование устройством ONU новой скорости передачи по основному волоконно-оптическому пути, скорость передачи по которому вероятно будет ниже скорости передачи, используемой в данный момент, до инициирования согласования с OLT скорости передачи по резервному волоконно-оптическому пути. В этом примере, в случае, если согласование скорости передачи с OLT по основному волоконно-оптическому пути является успешным, то ONU сравнивает согласованную скорость передачи по основному волоконно-оптическому пути с предварительно согласованной скоростью передачи по резервному волоконно-оптическому пути, и в зависимости от результата этого сравнения ONU принимает решение о том, осуществлять ли передачу информации в OLT по основному волоконно-оптическому пути с использованием согласованной скорости передачи, или осуществлять передачу информации в OLT по резервному волоконно-оптическому пути с использованием предварительно согласованной скорости передачи.

Согласно еще одному варианту осуществления, в результате первого согласования 111 скорости передачи с OLT по основному пути получается скорость передачи, которая ниже скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути между ONU и OLT. Способ тогда также содержит сравнение 114 согласованной скорости передачи между ONU и OLT по основному пути с предварительно согласованной скоростью передачи между ONU и OLT по резервному пути. Если согласованная скорость передачи по основному пути ниже предварительно согласованной скорости передачи по резервному пути, то способ содержит осуществление 116 передачи информации в OLT по резервному пути с использованием предварительно согласованной скорости передачи. Если согласованная скорость передачи по основному пути выше предварительно согласованной скорости передачи по резервному пути, то способ содержит осуществление 155 передачи информации в OLT по основному пути с использованием согласованной скорости передачи.

Если первое согласование 111 скорости передачи с OLT по основному пути является успешным, то согласованная скорость передачи может быть идентичной скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути, выше или ниже нее. Если согласованная скорость передачи является идентичной скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути, или выше нее, то эта согласованная скорость передачи используется при осуществлении 155 передачи информации в OLT по основному волоконно-оптическому пути. Это изображено на фиг.1b, этап 113, то есть проверка того, является ли согласованная скорость передачи ниже скорости передачи, используемая до обнаружения неисправности в основном волоконно-оптическом пути.

Если согласованная скорость передачи ниже скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути, то может оказаться предпочтительным осуществление передачи информации по резервному волоконно-оптическому пути. Может оказаться так, что согласованная скорость передачи по основному волоконно-оптическому пути ниже скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути, но по-прежнему выше предварительно согласованной скорости передачи по резервному пути.

Для выяснения этого, способ содержит сравнение 114 согласованной скорости с предварительно согласованной скоростью передачи по резервному пути. Как описано выше, скорость передачи по резервному пути находится в экземпляре, согласованном заранее с OLT.

Если согласованная скорость передачи по основному пути ниже предварительно согласованной скорости передачи по резервному пути, то способ содержит осуществление 116 передачи информации в OLT по резервному пути с использованием предварительно согласованной скорости передачи. Если, наоборот, согласованная скорость передачи по основному пути выше предварительно согласованной скорости передачи по резервному волоконно-оптическому пути, то способ содержит осуществление 155 передачи информации в OLT по основному пути с использованием согласованной скорости передачи.

Согласно одному варианту осуществления, ONU обменивается информацией с двумя физически различными OLT по волоконно-оптической сети, с основным OLT, соединенным с ONU посредством основного волоконно-оптического пути, и резервным OLT, соединенным с ONU посредством резервного волоконно-оптического пути.

Согласно еще одному варианту осуществления, все сообщения для согласования, которые отправляют в основной OLT в течение согласования скорости передачи с ONU по основному волоконно-оптическому пути, также отправляют в резервный OLT по резервному волоконно-оптическому пути.

Если ONU обменивается информацией с двумя отдельными OLT по волоконно-оптической сети, основным OLT, соединенным с ONU посредством основного волоконно-оптического пути, и резервным OLT, соединенным с ONU посредством резервного волоконно-оптического пути, с отправкой всех сообщений для согласования скорости передачи также и в резервный OLT, причем эти сообщения для согласования скорости передачи предназначены для основного OLT, (что) обеспечивает возможность резервному OLT "осуществлять мониторинг" основного OLT. Другими словами, резервный OLT может делать вывод исходя из сообщений для согласования (скорости) передачи, отправляемых из ONU в основной OLT, о том, является ли согласование скорости передачи успешным. Если согласование скорости передачи не является успешным, то резервному OLT, соответственно, обеспечивают возможность предпринять действия, описанные ниже.

Согласно еще одному варианту осуществления способа в ONU, согласование скорости передачи содержит первую синхронизацию ONU и резервного OLT до выполнения согласования скорости передачи.

Далее, со ссылкой на фиг.2a, описывается иллюстративный вариант осуществления в Терминале оптической линии связи, OLT, в волоконно-оптической сети доступа, причем эта волоконно-оптическая сеть доступа содержит, по меньшей мере, два волоконно-оптических пути между OLT и Устройством оптоволоконной сети, ONU, основной волоконно-оптический путь и резервный волоконно-оптический путь, для обеспечения возможности ONU передавать информацию по этой волоконно-оптической сети доступа.

Фиг.2a является блок-схемой последовательности операций иллюстративного варианта осуществления способа в OLT, обеспечивающего возможность ONU передавать информацию по волоконно-оптической сети доступа.

Согласно одному иллюстративному варианту осуществления способа 200 в OLT, этот способ содержит обнаружение 210 неисправности в основном волоконно-оптическом пути между OLT и ONU, во время продолжающейся передачи информации. Способ также содержит выполнение 220 согласования скорости передачи с ONU по резервному пути после обнаружения неисправности в основном волоконно-оптическом пути. Когда, во время согласования скорости передачи в отношении передачи информации по резервному волоконно-оптическому пути, между OLT и ONU достигнуто соглашение по скорости передачи, способ содержит осуществление 231 обмена информацией с ONU с использованием скорости передачи, о которой достигнуто соглашение, по резервному волоконно-оптическому пути.

У этого иллюстративного способа существует несколько преимуществ. С обеспечением резервного пути между ONU и OLT, получают эффективный по затратам способ защиты волоконно-оптической сети доступа. С обеспечением процедуры согласования, резервная линия связи может иметь более низкий "стандарт", и, соответственно, являться менее дорогостоящей. Под более низким стандартом подразумевается то, что он может не поддерживать скорости передачи, идентичные скоростям передачи основной волоконно-оптической линии связи. С обеспечением процедуры согласования, передача информации по-прежнему может являться возможной, но с меньшей скоростью. В одном примере эти две волоконно-оптические линии связи имеют разную длину, например, из-за того, что они проходят между ONU и OLT вдоль разных маршрутов или путей, или, например, из-за их соединения с (физически отдельными) OLT. Следовательно, они могут не поддерживать идентичные скорости передачи даже при том, что сами волоконно-оптические линии связи могут иметь идентичное качество, так как более длинный волоконно-оптический путь обычно не может поддерживать такие высокие скорости передачи, как более короткий волоконно-оптический путь. Может потребоваться прохождение этих двух волоконно-оптических путей вдоль разных маршрутов для дополнительного увеличения надежности. В случае, если одна волоконно-оптическая линия связи будет разорвана из-за некоторого разъединения, то другой волоконно-оптический кабель не будет зависеть от этого разъединения, если он будет проходить вдоль другого маршрута. В таких случаях, согласование скоростей передачи обеспечивает возможность осуществления передачи информации по резервному волоконно-оптическому пути в случае, если резервный волоконно-оптический путь не поддерживает передачу информации со скоростью передачи, идентичной скорости передачи по основному волоконно-оптическому пути.

Согласно одному варианту осуществления, обнаружение неисправности в основном волоконно-оптическом пути между OLT и ONU содержит прием предупреждения, указывающего на эту неисправность.

Это означает, что в одном примере, OLT принимает предупреждение, например, из ONU, и ONU инициирует выполнение 220 согласования скорости передачи с ONU по резервному пути. В другом примере, OLT обнаруживает неисправность в основном пути между OLT и ONU, и инициирует выполнение 220 согласования скорости передачи с OLT по резервному пути.

В другом примере, обнаружение неисправности в пути между OLT и ONU содержит прием статистической информации из блока декодера FEC, исходя из которой OLT определяет то, что производительность линии связи ухудшилась до недопустимых уровней.

Согласно одному варианту осуществления, упомянутое предупреждение является одним из "потери сигнала", "потери синхронизации", "низкого уровня сигнала", "потери структуры данных" и "высокой частоты появления ошибочных битов".

Примером "потери структуры данных" является потеря байтов, потеря слов, потеря блоков или потеря кадров. Все эти описанные выше предупреждения указывают OLT на то, что на основном волоконно-оптическом пути к ONU имела место неисправность, и вызывают выполнение устройством OLT согласования скорости передачи с ONU по резервному пути. Очевидно, что, когда основной и резервный OLT являются физически отдельным оборудованием, возможность обмениваться необходимой информацией о событии и состоянии обеспечивает им линия связи между ними.

Согласно одному варианту осуществления, способ в OLT также содержит согласование 230 одного или нескольких дополнительных параметров, которые должны использоваться для обмена информацией по резервному волоконно-оптическому пути между OLT и ONU.

Существуют другие параметры, которые при их использовании для передачи информации по волоконно-оптическому пути влияют на скорость передачи или вероятность возможности успешной передачи информации с определенной скоростью передачи без чрезмерной частоты появления ошибочных битов. Некоторыми примерами таких параметров являются Прямая коррекция ошибок (Forward Error Correction, FEC), криптографические характеристики и коэффициент загруженности, параметры и вид модуляции.

Согласно одному варианту осуществления, согласование скорости передачи с ONU содержит подтверждение использования предварительно согласованной скорости передачи в отношении передачи информации по резервному пути.

Фиг.2b является блок-схемой последовательности операций иллюстративного варианта осуществления способа в OLT для обеспечения возможности ONU передавать информацию по волоконно-оптической сети доступа.

Согласно одному иллюстративному варианту осуществления, в котором после обнаружения неисправности в основной линии связи между OLT и ONU, способ также содержит, до выполнения 210 первого согласования скорости передачи с ONU по резервному пути, выполнение 211 первого согласования скорости передачи с ONU по основному волоконно-оптическому пути. Если во время первого согласования скорости передачи между ONU и OLT достигнуто соглашение по скорости передачи, то способ содержит осуществление 232 обмена информацией с ONU с использованием скорости передачи, о которой достигнуто соглашение, по основному пути. Если во время первого согласования скорости передачи между ONU и OLT не достигнуто соглашение по скорости передачи, то способ содержит выполнение 210 второго согласования скорости передачи с ONU по резервному пути. Когда во время второго согласования скорости передачи между ONU и OLT достигнуто соглашение по скорости передачи, способ содержит осуществление 231 обмена информацией с ONU с использованием скорости передачи, по которой достигнуто соглашение по, по резервному пути.

В этом варианте осуществления, для осуществления обмена информацией с ONU предпочитается использование основного волоконно-оптического пути. В таком случае, OLT сначала пытается восстановить соединение с ONU через основной волоконно-оптический путь, и пытается согласовать скорость передачи с ONU по основному волоконно-оптическому пути. Это изображено на фиг.2b, этап 211. Если согласование с ONU по основному волоконно-оптическому пути не является успешным, то способ переходит к этапу 220, который описан на фиг.2a. В этом иллюстративном варианте осуществления, если согласование является успешным, то обмен информацией с ONU осуществляется по основному волоконно-оптическому пути, как указано на этапе 232.

Согласно одному варианту осуществления, в результате первого согласования 211 скорости передачи с ONU по основному пути получается скорость передачи, которая ниже скорости передачи, используемой до обнаружения неисправности в волоконно-оптическом пути между ONU и OLT, причем способ также содержит сравнение 214 согласованной скорости передачи между ONU и OLT по основному пути с предварительно согласованной скоростью передачи между ONU и OLT по резервному пути. Если согласованная скорость передачи по основному пути ниже предварительно согласованной скорости передачи по резервному пути, то способ содержит осуществление 216 передачи информации в ONU по резервному пути с использованием предварительно согласованной скорости передачи. Если согласованная скорость передачи по основному пути выше предварительно согласованной скорости передачи по резервному пути, то способ содержит осуществление 232 передачи информации в ONU по основному пути с использованием согласованной скорости передачи.

Если первое согласование 211 скорости передачи с ONU по основному пути является успешным, то согласованная скорость передачи может быть идентичной скорости передачи, используемой до обнаружения неисправности в основном волоконно-оптическом пути, выше или ниже нее. Если согласованная скорость передачи является идентичной скорости передачи, используемой до обнару
