Патент ссср 258087

Патент ссср 258087

Иллюстрации

Показать все

Реферат

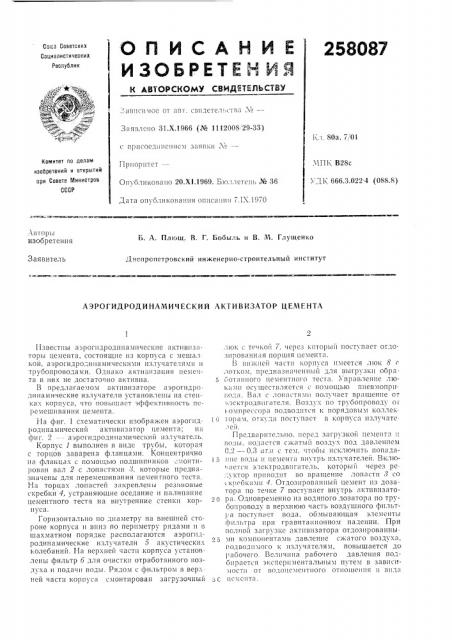

ОП ИСАНИ Е

ИЗОБРЕТЕМ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со)аз Советских

Социалистических

Республик. !)впсцмос Oт явт. свцдстсльcòâ3 ¹вЂ”

3 а явлено 31.X.1966 (№ 1112008 29-33) Кл. 803, 7/01

С Il P II COCTI I IICI I I) C XI 3!) и В КП ¹

Комитет по делам изобретений и открытий при Спеете Министров

СССР

ЧПК В28с ДК 666.3.0224 (066.6) 11рпорптст—

Опубликовано 20.XI.1969. Б)оллетсн), № 36

Дата опубликования описания 7.IX.19 0

Авторы изобретения

Б. A. Плющ, В. Г. Бобыль и В. М, Глущенко

Заявитель

Днепропетровский инженерно-строительный институт

АЗРОГИДРОДИ НАМ ИЧ ЕСКИ Й АКТИ В ИЗАТОР ЦЕМЕНТА

Известны яэрогидродпнамичсскпе актцвпзяторы цемента, состоящие пз корпуса с мешал кой, аэрогидродицамическими излучателями и трубопроводами. 0.!пако активизаци!1 цемента в пих не достаточно активна.

В предлагаемом актпвпзаторс аэрогидродипамические излучатели установ,тены ца стенках корпуса, что !10!)»ill! )cT эффективность псремешцванпя цемента.

1-13 фиг. 1 схематически изображен аэрогпдродпнамичсскпй актцвпзатор цемента; ня фиг. 2 --- аэрогидродипамический излучатель.

Корпус 1 выполнен в виде трубы, которая с торцов заварена фланцами. Концентрично ца фланцах с помощью подшипников .понтировян вал 2 с лопастями 8, которые предназначены для перемсшивяния цементного теста.

1-13 торцах лопастей закреплены резиновые скребки 4, устраняющие оседание и налипание цементного теста на внутренние стенки корПУС3.

Горизонтально по диаметру на внешней cTGроне корпуса и вниз по периметру рядами и в шахматном порядке располагаются аэрогпдродинамическис излучатели 5 акустических колебаний. На всрхцеи части корпуса установлены фильтр 6 для очистки отработанного воздуха и подачи воды. Рядом с фильтром в верх ней части корпуса смонтирован загрузочный л)ок с точкой 7, через который поступает отдозировянняя порция цемецтл.

В пиж )сй части корпуса имеется люк 8 лот.ком, предназначенный для выгрузки обра.

В бот )IIIIGI o цементного тестя. Управленце люК!))111 OC) Ц1ССТВЛЯСТСЯ С ПО)!ОЩЫО ПНЕB)IOI)PII

);n.,я. Вал с лоплстямп получает вращение GT элсктродвц! 3Tc, lÿ. Возду IIO трх ОопрОВОду 01

) омпрессора подводится к порядовым коллск1 0 Top34!. 0) ID 13 пОст 1 паст В корпуса пзлт чятсл с! I, Предварительно. перел загрузкой цемецтл ц

iIo;Il.I, подастся cæÿòûé воздух под давлением

0,2 --0,3 «гi! с тем, чтооы исключить попяда-! 5».iic воды и цемента внутрь излучателей, Вклю)eTcя электродвигатель, который через ре:,уктор привод))Г во вращение лопасти 8 со скребками 4. Отдозировлн ый цемент цз дозатора по течке 7 поступает внутрь яктивпзато2 0 ря. Одновременно из водяного дозатора по трубопроводу в верхнюю часть воздушного фильтра поступает вода, об)!ывающая элементы ф !льтра при гравитационном падении. При

Г)0 1110li загрх зкС 3KTIIBII33TOp3 Отдоз!1ровлнныхш компонентами давление сжатого воздуха, подводпмого к излучателям, повышается до рабочего. Ве IIIMIIII3 рабочего давления подбпрлется экспср))ментальным путем в завпси)10cTll от ВодоцсмсцтцогO GTI)oil)c)I)Ii) ll вилл

3 С ЦC)iCI113.

258087

Работа яэрогидродииямическик излучателей заключается в следующем. Воздук под р300(им давлением по трубопроводу 9 поступает в камеру Л корпуса излучателя. Пройдя тангенциальные щели 3 1ви рителя 10, воздушный поток закручивается и перемещается по внут реиией коиусиой иовер:1ности сопла 11 к Bhlходиому отверстию. В с((ау закона постоянства момента количества движения по мере продвижения струи к вы.;одному отверстию резко

3 ВС1и (IIBFIBTc11 Уг,!ОВ<111 ????????????????. 1ip(i ??1>(ходе из соп,1с(иод деиствие1! центробежны. сил, пропорцио 11(льщ(к квадрату угловой скорости, поток рязворя(IIBÇBTcH B виде полого конуса. По центру в((одного отверстия I(резонатора образуется вакуум, достигающий

0,4 — 0,5 пт((, который захлопывается окружяк>щей средой, в дяииом случае цементным те стом. В момент зя.; Ioilh(BBIIIIH вакуума в окружающчо сред идет Волна разрежения, (1 на

1 ромке вы1одного отверстия резко повышается

33В.1cFllIc, под действием которого фронт окру. жа(ошей среды отбрасывается назад, т. е. идет волна сжатия. В следующий момент процесс говторяется. Таким образом, в окружающей среде (цементном тесте) возникают зиакопеременные давления, вызывающие явления кяВитации. Частота знакопеременного давления зависит от параметров излучателя, плотностll окружающей среды, глубины резонирующей полости и избыточного давления возду.;а.

Действие явления кавитации иа цемеитi о ное тесто общеизвестно, а именно: повышается прочность цементного камня В 2 — 2,5 разя и улучшаются структурно-мс:панические Bol!I. T Â3.

П р е д и е т (I ç o o p ñ ò с í è H

Лэрогидродинамический 3KTIIBI(33Top цеме(та, содержащии корпус с мешалкой, аэрогидродинамически ми излучателя ми II трубоп роно

2Q дами, отличаюш,п(1с.(тем, что, с целью повышения эффективности персмсшиваиия, аэрогидродинамические излучател((у T3(IQB;Iclli, на стеикак корпуса.

258087 составитель Т. Пурышева.

Текрсд Т. П. Курилко Корректор Л. В. Юшина

Редактор Г. Яковлева

Типография издательства «Радянська 1онеччина.ь г. Донецк. уя. газеты Социалистична:i! Донбасс.к 26.

Заказ 3235. Тираж 480 Подписное

L!HIIIIIIII Комитета по делам изобретений и открытий при Совете Министров С(:СР

Москва, 7К-33, Раушская наб., д. 4!5.
