Реферат

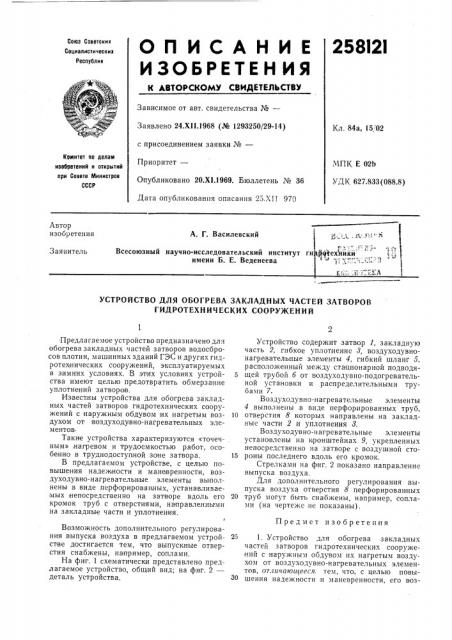

ОllИСАНИЕ 258I2I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.Х11.1968 (¹ 1293250/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 20.Х1.1969. Бюллетень № 36

Дата опубликования описания 25.ХН 970

Кл. 84а, 15, 02

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 02Ь

УДК 627.833(088.8) Автор изобретения

А. Г. Василевский фЧ Фехтт ики ,тг. ь» Й

Всесоюзный научно-исследовательский институт ги имени Б. E. Веденеева

Заявитель

УСТРОЙСТВО ДЛЯ ОБОГРЕВА ЗАКЛАДНЫХ ЧАСТЕЙ ЗАТВОРОВ

ГИДPO1 ЕХНИЧЕСКИХ СООРУЖЕНИЙ

Предмет изобретения

Предлагаемое устройство предназначено для обогрева закладных частей затворов водосбросов плотин, машинных зданий ГЭС и других гидротехнических сооружений, эксплуатируемых в зимних условиях. В. этих условиях устрой- 5 ства имеют целью предотвратить обмерзание уплотнений затворов, Известны устройства для обогрева закладных частей затворов гидротехнических сооружений с наружным обдувом их нагретым воз- 10 духом от воздуходувно-нагревательных элементов.

Такие устройства характеризуются «точечным»,нагревом и трудоемкостью работ, особенно в труднодоступной зоне затвора. 15

В предлагаемом устройстве, с целью повышен ия надежности и маневренности, воздуходувно-нагревательные элементы выполнены в виде перфорированных, устанавливаемых непосредственно на затворе вдоль его 20 кромок труб с отверстиями, направленньуми на закладные части и уплотнения.

Возможность дополнительного регулирования выпуска воздуха в предлагаемом устрой- 25 стве достигается тем, что выпускные отверстия снабжены, например, соплами.

На фиг. 1 схематически представлено предлагаемое устройство, общий вид; на фиг. 2— деталь устройства.

Устройство содержит затвор 1, закладную часть 2, гибкое уплотнение 8, воздуходувнонагревательные элементы 4, гибкий шланг 5, расположенный между стационарной подводящей трубой б от воздуходувно-подогревательной установки и распределительными трубами 7.

Воздуходувно-нагревательные элементы

4 выполнены,в виде перфорированных труб, отверстия 8 которых направлены на закладные части 2 и уплотнения т.

Воздуходувно-нагревательные элементы установлены на кронштейнах 9, укрепленных непосредственно на затворе с воздушной стороны последнего вдоль его кромок.

Стрелками на фиг. 2 показано направление выпуска воздуха.

Для дополнительного регулирования выпуска воздуха отверстия 8 перфорированных труб могут быть снабжены, например, соплами (на чертеже не показаны).

1. Устройство для обогрева закладных частей затворов гидротехнических сооружений с наружным обдувом их нагретым воздухом от воздуходувно-нагревательных элементов, от шчатощееся тем, что, с целью повышения надежности и маневренности, его воз258121

Фиг 2

Составитель Л. Старосельская

Техред Т. П. Курилко Корректор Л. А, Царькова

Редактор Г. Яковлева

Заказ 253/2407 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ГГГР

Москва, 5К-35, Раушскаи наб., д. 4/5

Тип. Харви. фил. пред. «Патент» духодувно-,нагревательнь е . элементы выполнены в виде перфорированных, устанавливаемых непосредственно на затворе, вдоль его кромок труб с отверстиями, направленными на закладные части и уплотнения.

2. Устройство по п. 1, отличающееся тем, что, с целью дополнительного регулирования выпуска воздуха, выпускные отверстия снабжены, например, соплами.
