Устройство для соединения секций обсадных труб

Устройство для соединения секций обсадных труб

Иллюстрации

Показать все

Реферат

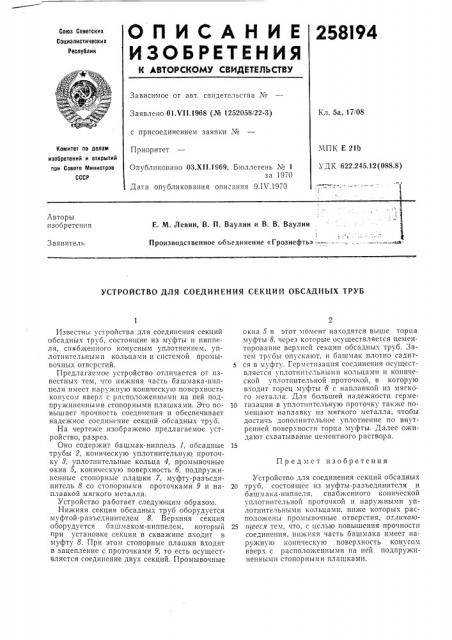

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

258194

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кч 5а 17/08

Заявлено 01.Ч11.1968 (¹ 1252058/22-3) с присоединением заявки ¹

Приоритет

МПК E 21Ь

ЧДК 622 245 12(088 8) Комитет по делам изобретений и открытий пои Совете Министров

СССР

Опубликовано ОЗ.Х11.1969. Бюллетень ¹ 1 за 1970

Заявитель роизводственное объединение «Грознефти»УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ОБСАДНЫХ ТРУБ окна 5 в этот момент находятся выше торца муфты 8, через которые осуществляется цементирование верхней секции обсадных труб. Затем трубы опускают, и башмак плотно садится в муфту. Герметизация соединения осугцествляется уплотшгтельныхги кольцами и конической уплотнительной проточкой. в которую входит торец муфты 8 с наплавкой из мягкого металла. Для большей надежности герме10 тизации в уплотнительную проточку также похгегцают наплавку из мягкого металла, чтобы достичь дополнительное уплотнение по внутренней поверхности торца муфты. Далее ожидают схватывание цементного раствора.

Предмет изобретения

Известны устройства для соединения секций обсадных труб, состоящие из муфты и ниппеля, спе бженного кону сным уплотнением, уплотнительными кольцами и системой промывочных отвсрстий.

Предлагаемое устройство отличается от известных тем, что нижняя часть башмака-ниппеля имеет наружную коническую поверхность конусом вверх с расположенными на ней подпружиненными стопорными плашками. Это повышает прочность соединения и обеспечивает надежное соединение секций обсадных труб.

На чертеже изображено предлагаемое устройство, разрез.

Оно содержит башмак-ниппель 1, обсадные трубы 2, коническую уплотнительную проточку 8, уплотнительные кольца 4, промывочные окна 5, коническую поверхность 6, подпружиненные стопорные плашки 7, муфту-разъединитель 8 со стопорными проточками 9 и наплавкой мягкого металла.

Устройство работает следующим образом.

Нижняя секция обсадных труб оборудуется муфтой-разъединителем 8. Верхняя секция оборудуется башмаком-ниппелем, который при установке секции в скважине входит в муфту 8. При этом стопорные плашки входят в зацепление с проточками 9, то есть осуществляется соединение двух секций. Промывочные

Устройство для соединения секций обсадных

20 труб, состоягцее из муфты-разъединителя и башмака-ниппеля, снабженного коническои уплотнительной проточкой и наружными уплотнительными кольцами, ниже KQTopblx расположены промывочные отверстия, от.гичсгю25 игееся тем, что, с целью повышения прочности соединения, нижняя часть башмака имеет наружную коническую поверхность конусом вверх с расположенными на ней подпружиненными стопорными плашками, 258194

Составитель В. Артынов

Редактор О. Филиппова Техред Л. В. Куклина Корректор В. И. 7Колудева

Заказ 786j10 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мттстров СССР

Москва Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
