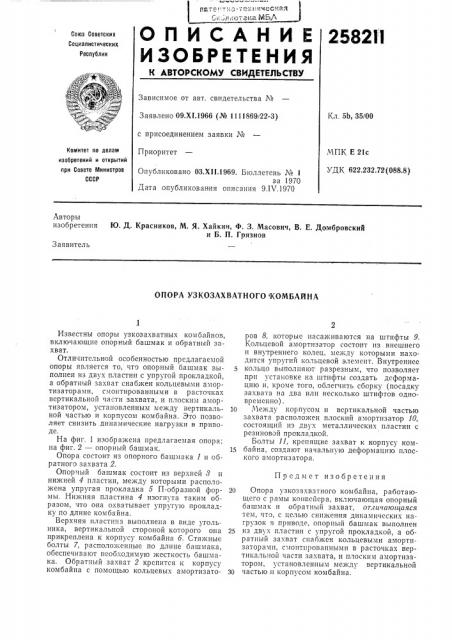

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

2582ll

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 5b, 35/00

Заявлено 09.XI.1966 (№ 1111869/22-3) с присоединением заявки ¹

Приоритет

МПК Е 21с

УДК 622.232.72 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ОЗ,XII.1969. Бюллетень № 1 за 1970

Дата опубликования описания 9.IV.1970

Авторы изобретения Ю. Д. Красников, М. Я. Хайкин, Ф. 3. Масович, B. Е. Домбровский и Б. П. Грязнов

Заявитель

ОПОРА УЗКОЗАХВАТНОГО КОМБАЙНА

Предмет изобретения

Известны опоры узкозахватных комбайнов, включающие опорный башмак и обратный захват.

Отличительной особенностью предлагаемой опоры является то, что опорный башмак выполнен из двух пластин с упругой прокладкой, а обратный захват снабжен кольцевыми амортизаторами, смонтированными в расточках вертикальной части захвата, и плоским амортизатором, установленным между вертикальной частью и корпусом комбайна. Это позволяет снизить динамические нагрузки в приводе.

На фиг. 1 изображена предлагаемая опора; на фиг. 2 — опорный башмак.

Опора состоит из опорного башмака 1 и обратного захвата 2.

Опорный башмак состоит из верхней 8 и нижней 4 пластин, между которыми расположена упругая прокладка 5 П-образной формы. Нижняя пластина 4 изогнута таким образом, что она охватывает упругую прокладку по длине комбайна.

Верхняя пласти выполнена в виде угольника, вертикальной стороной которого она прикреплена к корпусу комбайна б. Стя>к««ые болты 7, расположенные по длине башмака, обеспечивают необходимую жесткость башмака. Обратный захват 2 крепится к корпусу комбайна с помощью кольцевых амортизаторов 8, которые насаживаются на штифты 9.

Кольцевой амортизатор состоит нз внешнего и внутреннего колец, между которыми находится упругий кольцевой элемент. Внутреннее кольцо выполняют разрезным, что позволяет прн установке на штифты создать дсформацию и, кроме того, облегчить сборку (посадку захвата на два или несколько штифтов одновременно).

10 Между корпусом и вертикальной частью захвата расположен плоский амортизатор 10, состоящий нз двух металлических пластин с резиновой прокладкой.

Болты 11, крепящие захват к корпусу ком15 байна, создают начальную дефорл«ац«««о плоского амортизатора.

20 Опора узкозахватного комбайна, работающего с рамы конвейера, включающая опорный башмак и обратный захват, отличаю«««аяся тем, что, с целью снижения динамических нагрузок «3 приводе, опорньш башмак выполнен

2s из двух пластин с упругой прокладкой, а обратный захват снаожен кольцевыми амортизаторами, смонтированными в расточках вертикальной части захвата, и плоским амортизатором, установленным между вертикальной

3о часть«о и корпусом комбайна.

2582)) Составитель Ястребинская

Редактор В. Ф. Смирягина Тсхред Л. В. Куклина

Корректор О, И. Усова

Типография, пр. Сапунова, 2

Заказ 786/17 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5
