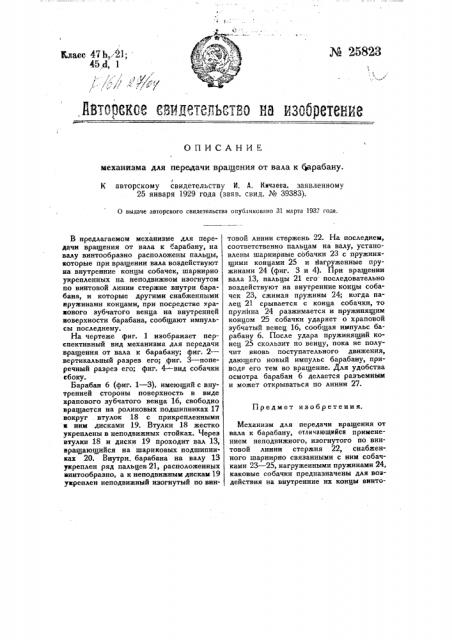

ОПИСАНИЕ механизма для передачи вращения от вала к арабану.

К авторскому свидетельству И. А. Кичаева, заявленному

25 января 1929 года (заяв. свид. № 39383).

О выдаче авторского свидетельства опубликовано 31 марта 1932 года.

Предмет изобретения.

В предлагаемом механизме для передачи вращения от вала к барабану, на валу винтообразно расположены пальцы, которые при вращении вала воздействуют на внутренние концы собачек, шарнирно укрепленных на неподвижном изогнутом по винтовой линии стержне внутри барабана, и которые другими снабженными иружинами концами, при посредстве храмового зубчатого венца на внутренней поверхности барабана, сообщают импульсы последнему.

На чертеже фиг. 1 изображает перспективный вид механизма для передачи вращения от вала к барабану; фиг. 2— вертикальный разрез его; фиг. 3 †поперечный разрез его; фиг. 4 †в собачки сбоку.

Барабан 6 (фиг. 1 — 3), имеющий с внутренней стороны поверхность в виде храпового зубчатого венца 16, свободно вращается на роликовых подшипниках 17 вокруг .втулок 18 с прикрепленными к ним дисками 19. Втулки 18 жестко укреплены в неподвижных стойках. Через втулки 18 и диски 19 проходит вал 13, вращающийся на шариковых подшипниках 20. Внутри барабана на валу 13 укреплен ряд пальцев 21, расположенных винтообразно, а к неподвижным дискам 19 укреплен неподвижный изогнутый по винтовой линии стержень 22. На последнем, соответственно пальцам на валу, установлены шарнирные собачки 23 с пружинящими концами 25 и т1агруженные пружинами 24 (фиг. 3 и 4). При вращении вала 13, пальцы 21 его- последовательно воздействуют на внутренние концы собачек 23, сжимая пружины 24; когда палец 21 срывается с конца собачки, то пружина 24 разжимается и пружинящим концом 25 собачки ударяет о храповой зубчатый венец 16, сообщая импульс барабану 6. После удара пружинящий конец 25 скользит по венцу, пока не получит вновь поступательного движения, дающего новый импульс барабану, приводя его тем во вращение. Для удобства осмотра барабан 6 делается разъемным и может открываться по линии 27.

Механизм для передачи вращения от вала к барабану, отличающийся применением неподвижного, изогнутого по винтовой линии стержня 22, снабженного шарнирно связанными с ним собачками 23 — 25, нагруженными пружинами 24, каковые собачки предназначены для воздействия на внутренние их концы винтообразно расположенными на валу 13 при посредстве храпового зубчатого венпальцами 21, в целях сообщения другими ца, помещенного на внутренней его прконцами собачек импульсов барабану 6 верхности.
