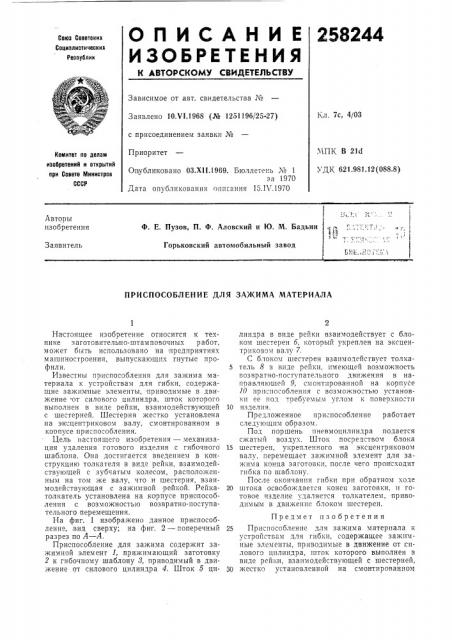

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.VI.1968 (№ 1251196/25i27) с присоединением заявки №
Приоритет
Кл. 7с, 4/03
МПК В 21d
УДК 621,981.12(088 8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 03.Х11.1969. Бюллетень № 1 за 1970
Дата опу бликования описания 15.1Ъ".1970
Авторы изобретения
Ф. Е. Пузов, П. Ф. Аловский и Ю. М. Бадьии
Горьковский автомобильный завод
Э Ь» "гЗаявитель
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАЖИМА МАТЕРИАЛА
Настоящее изооретение относится к технике заготовительно-штамповочных работ, может быть использовано на предприятиях машиностроения, выпускающих гнутые профили.
Известны приспособления для зажима материала к устройствам для гибки, содержащие зажимные элементы, приводимые в движение .от силового цилиндра, шток которого выполнен в виде рейки, взаимодействующей с шестерней. Шестерня жестко установлена на эк.центриковом валу, смонтированном в коппусе приспособления.
Цель н астоящего изобретения — механизация удаления готового изделия с гибочного шаблона. Она достигается введением в конструкцию толкателя в виде рейки, взаимодействующей с зуочатым колесом, расположенным на том же валу, что и шестерня, взаимодей твующая .с зажимной рейкой. Рейкатолкатель установлена на корпусе приспособления с возможностью возвратно-поступательного перемещения.
На фиг. 1 изображено данное приспособление, .вид сверху; на фиг. 2 — поперечный разрез по А — А.
Приспособление для зажима содержит зажимной элемент 1, прижимающий заготовку
2 к гибочному шаолону 8, приводимый в движение от силового цилиндра 4, Шток 5 цилиндра в виде рейки взаимодействует с блоком шестерен б, который укреплен на эксцентриковом валу 7.
С бчоком шестерен взаимодействует точка5 тель 8 в виде рейки, имеющей возможность возвратно-поступательного движения в направляющей 9, смонтированной на корпусе
10 приспособления с возможностью установки ее под требуемым углом к поверхности
10 из де чи я.
Предложенное приспособление работает следующим образом.
Под поршень пневм оцилиндр а подается сжатый воздух. Шток посредством блока
15 шестерен, укрепленного на эксцентриковом валу, перемещает зажимной элемент для зажима конца заготовки, после чего происходит гибка по шаблону.
После окончания гибки при обратном ходе
20 штока освобождается конец заготовки, и готовое изделие удаляется толкателем, приводимым в движение блоком шестерен.
Предмет изобретения
25 Приспособление для зажима материала к у стройcTBFM Q, i гибки, содержащее 333cH iные элементы, приводимые в движение OT;ñèлового цилиндра, шток которого выполнен в виде рейки, взаимодействующей с шестерней, З0 жестко установленной на смонтированном
258244
4 г. 1
Фиг. 2
Составитель Г. Левицкая
Редактор Б. Б. Федотов Техред Л. В. Куклина Корректор С. М. Сигал
Заказ 714/3 Тираж 499 Подписное
ЦНИИПИ Комитета по де,наги изобрс -ений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
В корпусе приспособления эксцентриковом валу, отличающееся тем, что, с целью обеспечения удаления готового изделия, оно снабжено толкателем в виде рейки, установленной на корпусе приспособления с возможностью возвратно-поступательного перемещения и взаимодействующей с укрепленным на валу зубчатым колесом.
